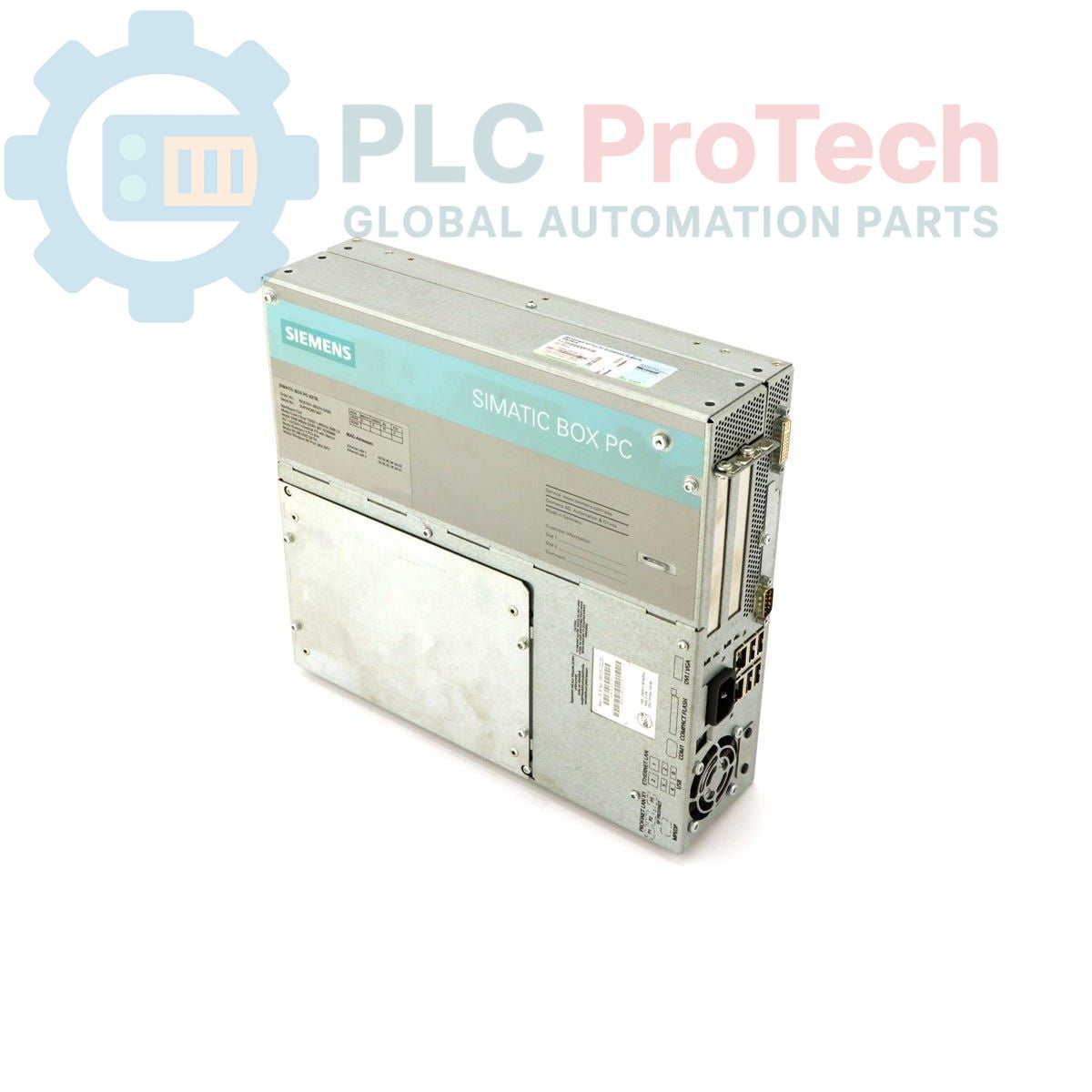

Siemens 6ES7647-6BD30-0BA0 SIMATIC Box PC 627B PC industriel Box

Description

Le Siemens 6ES7647-6BD30-0BA0 est un SIMATIC Box PC 627B, un ordinateur personnel industriel conçu pour un fonctionnement robuste dans les environnements d’automatisation. Cette unité dispose de graphiques intégrés avec 128 Mo de mémoire partagée, de deux ports Ethernet RJ45 10/100/1000 Mbit/s, et de quatre interfaces USB V2.0 à courant élevé. Elle comprend un port série COM1 et un contrôleur RAID intégré pour l’intégrité des données. Les options de stockage comprennent un emplacement pour carte CompactFlash en façade (carte CF non incluse) et un disque dur SATA de 160 Go, complétés par un lecteur DVD +/-RW. Le système est alimenté par un processeur Intel Core 2 Duo T5500 (1,66 GHz, cache L2 de 2 Mo, FSB 667 MHz) et équipé de 2 Go de mémoire DDR2 667 SODIMM. Il fonctionne avec une alimentation industrielle AC 110/230 V avec support NAMUR et est livré avec un câble d’alimentation européen. Le PC dispose également d’une surveillance watchdog, température et ventilateur, et comprend deux emplacements d’extension PCI libres. Il est préinstallé avec Windows 2000 Professional Multi-Language SP4.

Caractéristiques

• Graphiques intégrés avec mémoire partagée de 128 Mo
• Double Ethernet 10/100/1000 Mbit/s (RJ45)
• Quatre ports USB V2.0 (courant élevé)
• Un port série COM1
• Contrôleur RAID intégré
• Emplacement pour carte CompactFlash en façade (CF non inclus)
• Surveillance watchdog et température/ventilateur
• Processeur Intel Core 2 Duo T5500 (1,66 GHz, 2 Mo L2, FSB 667 MHz)
• Mémoire RAM 2 Go DDR2 667 SODIMM
• Alimentation industrielle AC 110/230 V avec support NAMUR
• Deux emplacements d’extension PCI libres
• Disque dur SATA 160 Go et lecteur DVD +/-RW
• Windows 2000 Professional Multi-Language SP4 préinstallé

Applications

Le Siemens SIMATIC Box PC 627B convient à un large éventail d’applications industrielles, notamment :

• Systèmes d’interface homme-machine (IHM)
• Acquisition et traitement des données
• Intégration des systèmes de contrôle
• Systèmes d’exécution de la fabrication (MES)
• Visualisation et surveillance industrielles
• Edge computing dans les environnements de production

Caractéristiques techniques

Connexions / Interfaces

Directives d'installation

1. Sécurité avant tout : Assurez-vous que toute alimentation de la zone d'installation est coupée avant de commencer tout travail. Vérifiez avec les procédures appropriées de consignation/déconsignation.
2. Montage : Montez solidement le SIMATIC Box PC 627B dans un boîtier industriel ou une armoire de commande appropriée. Assurez un espace suffisant pour la ventilation et le passage des câbles.
3. Connexion d'alimentation : Branchez l'alimentation industrielle AC 110/230V à une source d'alimentation stable en utilisant le câble d'alimentation Europe fourni. Assurez-vous d'une mise à la terre correcte.
4. Mise à la terre : Connectez l'appareil à la borne de terre de protection (PE) de l'armoire de commande pour assurer la sécurité électrique et minimiser les interférences électromagnétiques.
5. Connexions Ethernet : Branchez les câbles Ethernet industriels aux ports RJ45 pour la communication réseau. Utilisez des câbles blindés dans les environnements à forte interférence électromagnétique.
6. Connexions périphériques : Connectez les appareils USB, les appareils série et tout autre périphérique à leurs ports respectifs.
7. Cartes d'extension : Si vous utilisez les emplacements d'extension PCI, insérez et fixez soigneusement les cartes d'extension conformément à leur documentation respective.
8. Refroidissement : Assurez-vous que les ailettes de refroidissement et les ouvertures du ventilateur ne sont pas obstruées afin de permettre une dissipation thermique adéquate et de maintenir une température de fonctionnement optimale.
9. Mise sous tension : Après que toutes les connexions sont sécurisées et vérifiées, rétablissez l'alimentation du système.
