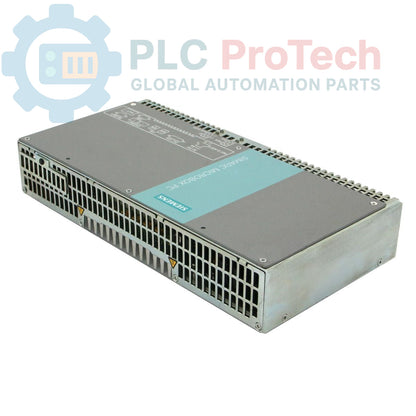

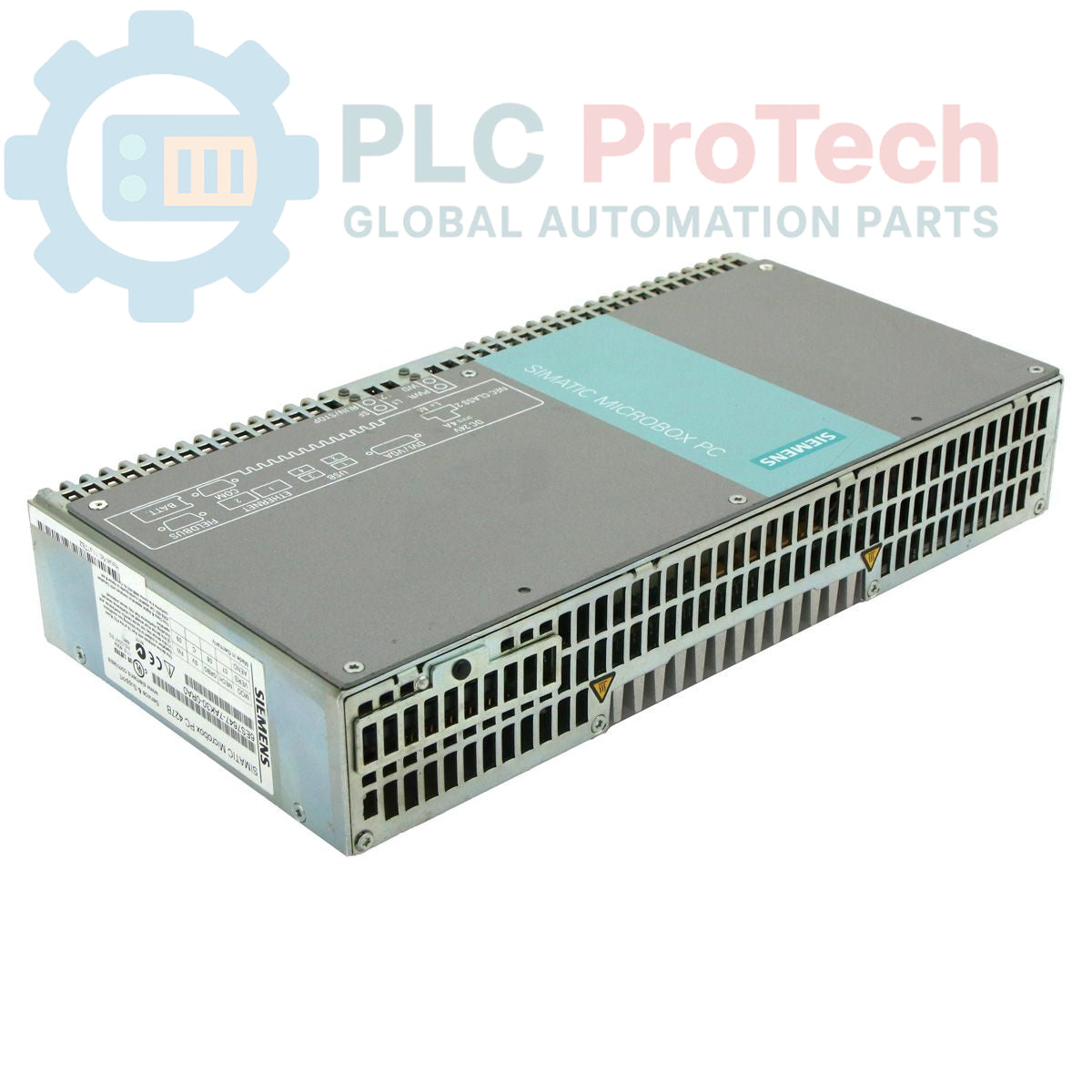

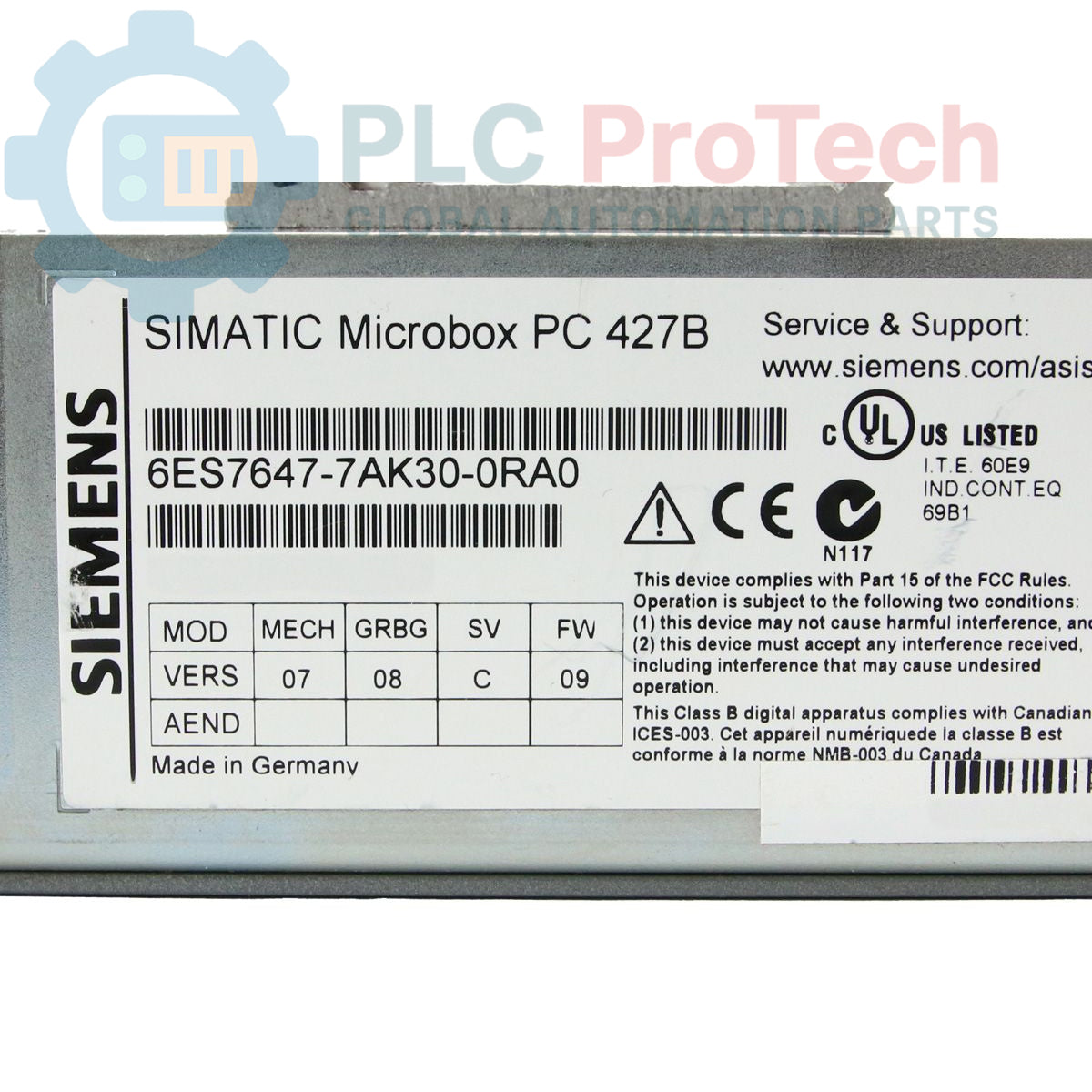

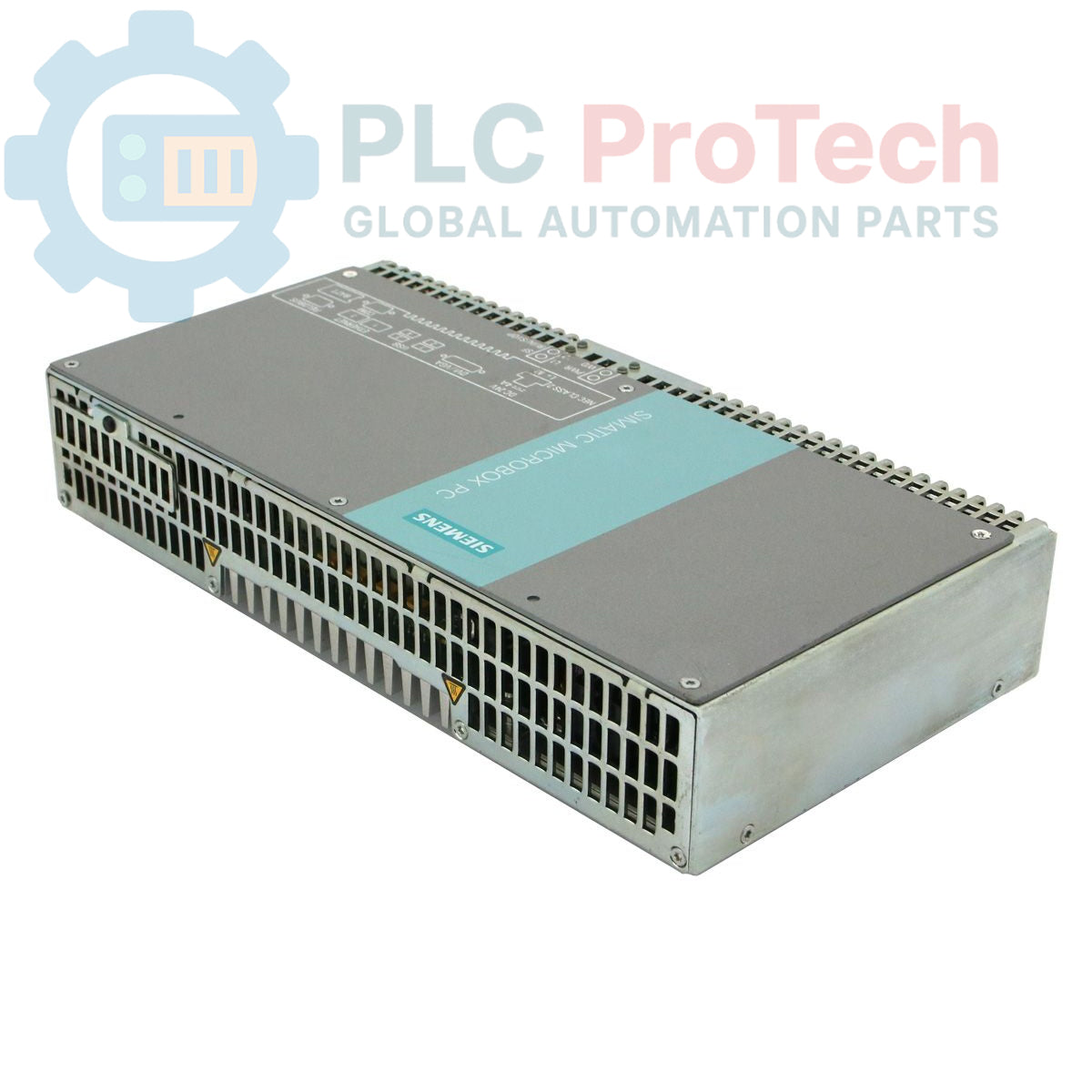

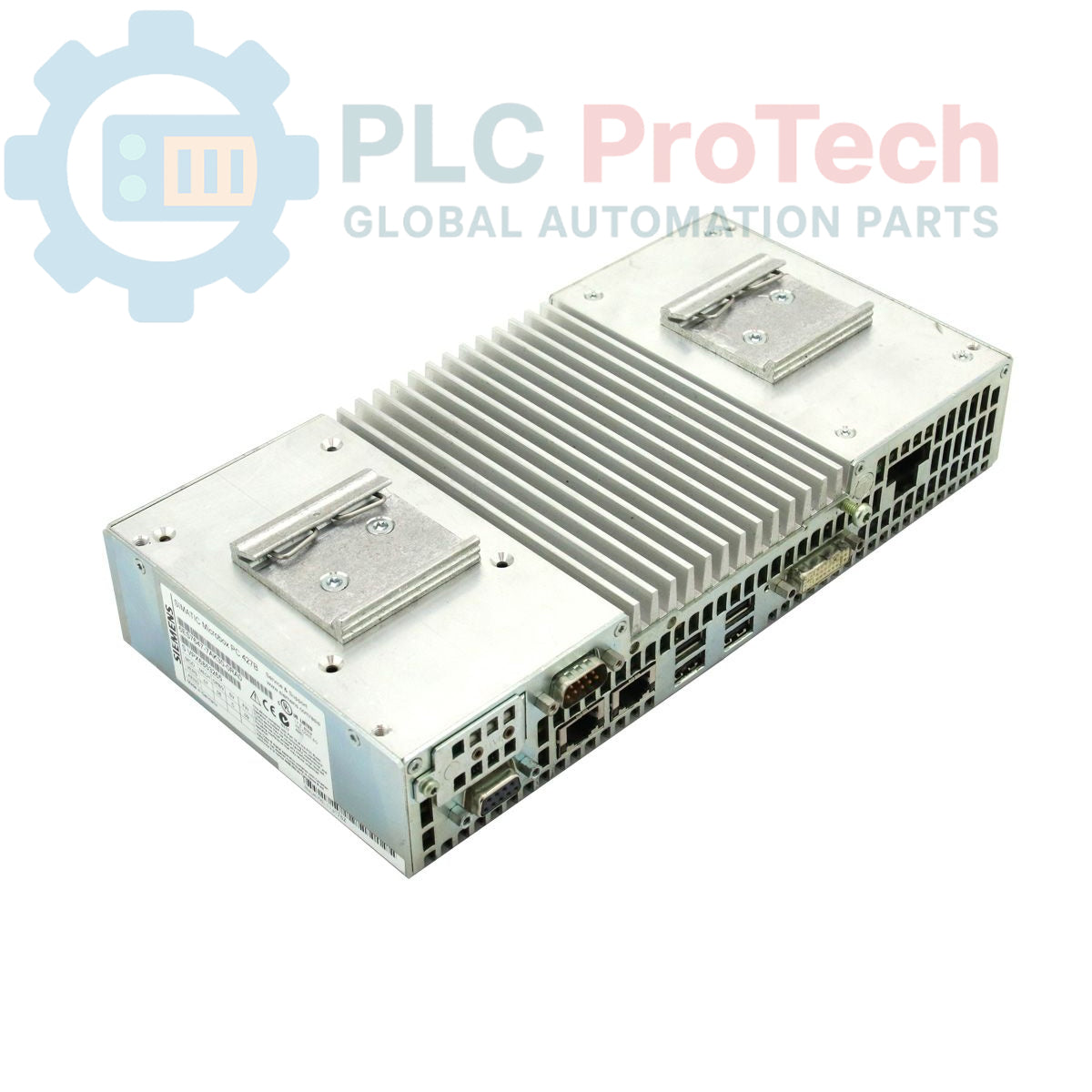

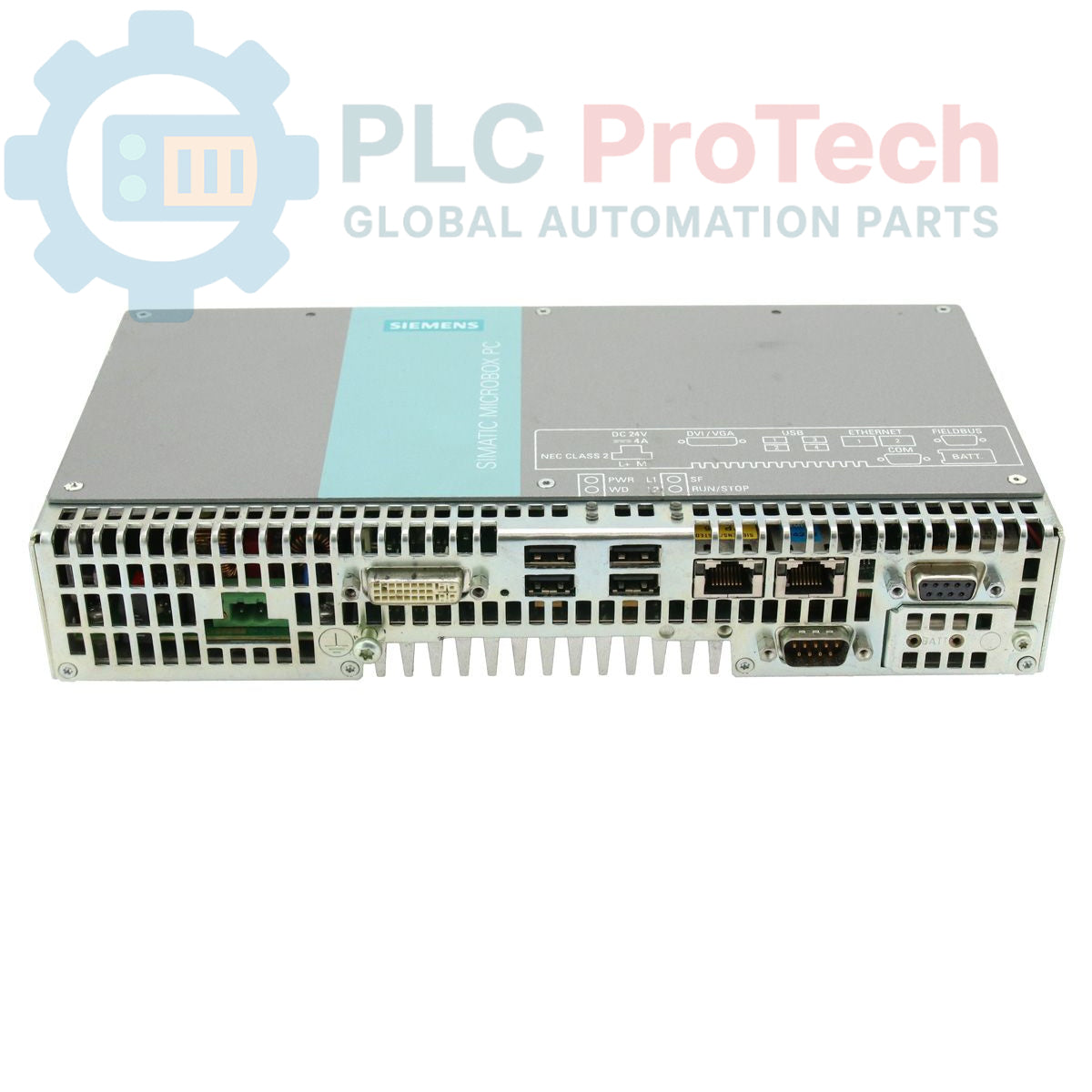

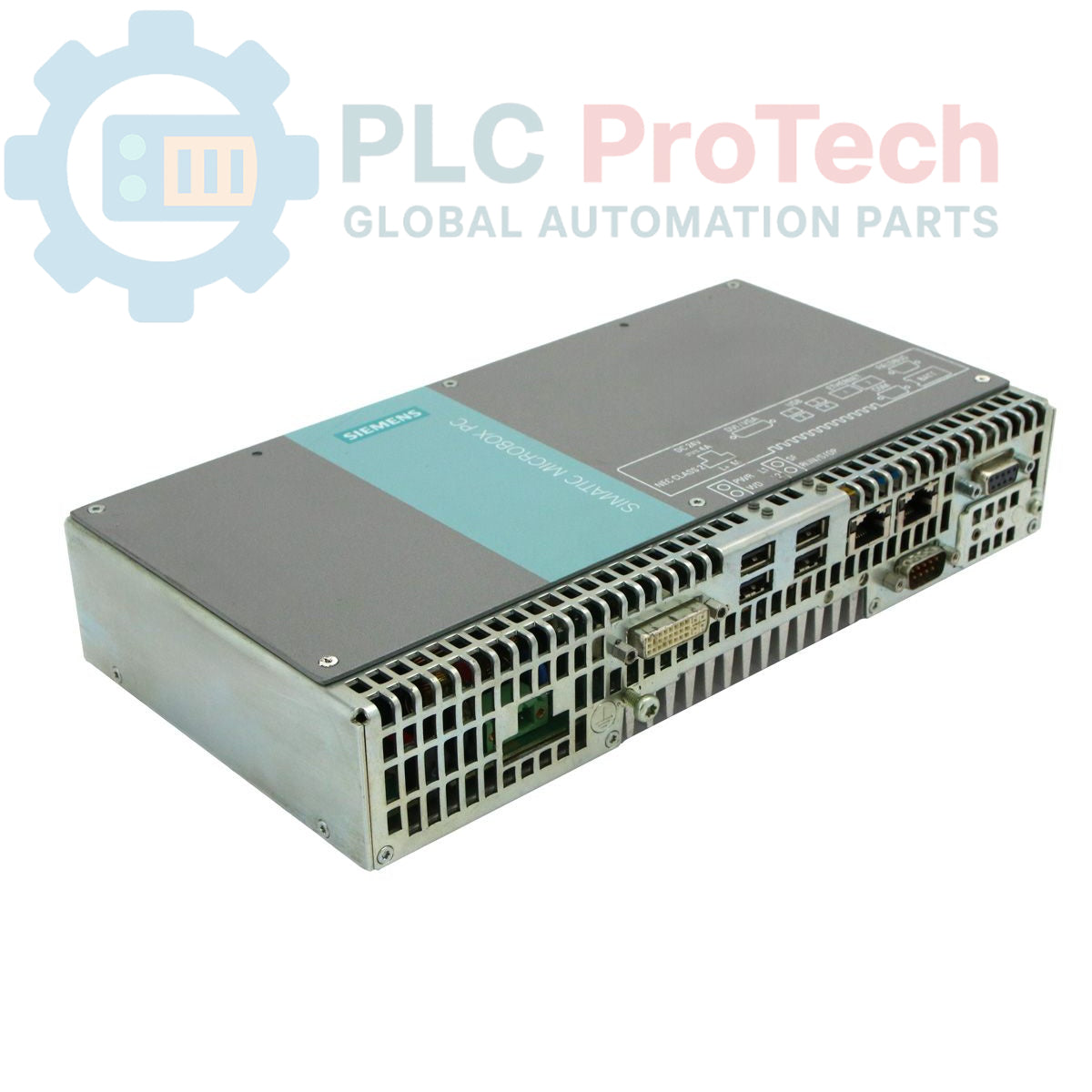

Siemens 6ES7647-7AK30-0RA0 SIMATIC Microbox PC 427B

Description

Le Siemens 6ES7647-7AK30-0RA0 est un SIMATIC Microbox PC 427B conçu pour les applications d’automatisation industrielle exigeantes. Ce PC industriel compact est équipé d’un processeur Pentium M 1,4 GHz avec un FSB de 400 MHz et 2 Mo de SLC. Il dispose d’une mémoire DDR2 533 SODIMM de 1 Go (configurée avec un seul module de 1 Go) et d’un lecteur Compact-Flash de 4 Go, remplaçable et accessible pour la maintenance. L’unité prend en charge PROFIBUS DP 12 pour son intégration aux réseaux de communication industrielle. Elle est livrée avec Windows XP Embedded préinstallé, mais le logiciel Windows embarqué est livré séparément.

Caractéristiques

• Processeur : Pentium M 1,4 GHz, FSB 400 MHz, 2 Mo de SLC
• Mémoire : 1 Go de DDR2 533 SODIMM (1 × 1 Go)
• Stockage : Compact-Flash de 4 Go (remplaçable, accessible)
• Interface de communication : PROFIBUS DP 12
• Système d’exploitation : Windows XP Embedded préinstallé (logiciel livré séparément)
• Extension matérielle : sans extension matérielle

Applications

Le Siemens SIMATIC Microbox PC 427B convient à diverses applications industrielles nécessitant des solutions informatiques fiables et compactes, notamment :

• Commande des machines et acquisition de données
• Visualisation des procédés et tâches d’interface homme-machine (IHM)
• Intégration de systèmes de commande distribuée (DCS)
• Fonctions de communication industrielle et de passerelle
• Systèmes de commande intégrés dans les secteurs de la fabrication et des industries de procédés

Spécifications techniques

Directives d’installation

1. Consignes de sécurité : Mettez toujours hors tension toutes les sources d’alimentation de la zone d’installation et suivez les procédures de consignation avant de manipuler l’appareil.
2. Montage : Fixez solidement le Microbox PC dans une armoire industrielle ou une enceinte de commande adaptée. Prévoyez un espace suffisant pour la ventilation et le cheminement des câbles afin d’éviter toute surchauffe.
3. Raccordement de l’alimentation : Raccordez l’entrée d’alimentation conformément aux exigences spécifiées en matière de tension et de courant. Vérifiez la polarité et assurez-vous que les connexions sont bien fixées afin d’éviter tout fonctionnement intermittent.
4. Câblage PROFIBUS DP : Connectez les câbles de communication PROFIBUS DP au port prévu à cet effet. Utilisez un blindage et des résistances de terminaison appropriés, conformément aux directives PROFIBUS, afin de préserver l’intégrité du signal.
5. Connexions des périphériques : Connectez les périphériques nécessaires, tels que les écrans, les claviers ou les souris, aux ports disponibles.
6. Mise à la terre : Établissez une connexion fiable à la terre de protection entre l’unité et sa borne de mise à la terre afin de garantir la sécurité de fonctionnement et de réduire les interférences électromagnétiques.
7. Contrôle de l’environnement : Assurez-vous que l’environnement de fonctionnement respecte les limites spécifiées de température, d’humidité et de vibrations afin de garantir la fiabilité et les performances à long terme.
