Siemens 6AV7893-0BH30-1BB0 PC Panel SIMATIC HMI IPC677C

Siemens 6AV7893-0BH30-1BB0 PC Panel SIMATIC HMI IPC677C

Il ne reste que 7 article(s) en stock

  • Fabricant : Siemens

  • N° de produit : 6AV7893-0BH30-1BB0

  • Pays d'origine :Allemagne

  • Type de produit : PC de panneau

  • Code-barres : 85371098

  • Paiement : Virement bancaire, Western Union

  • Poids : 4g

  • Dimensions : Corrections appliquées : aucune

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Voir les détails complets
Description du produit
FAQ
Expédition Retours
Détails supplémentaires
Avis

Description

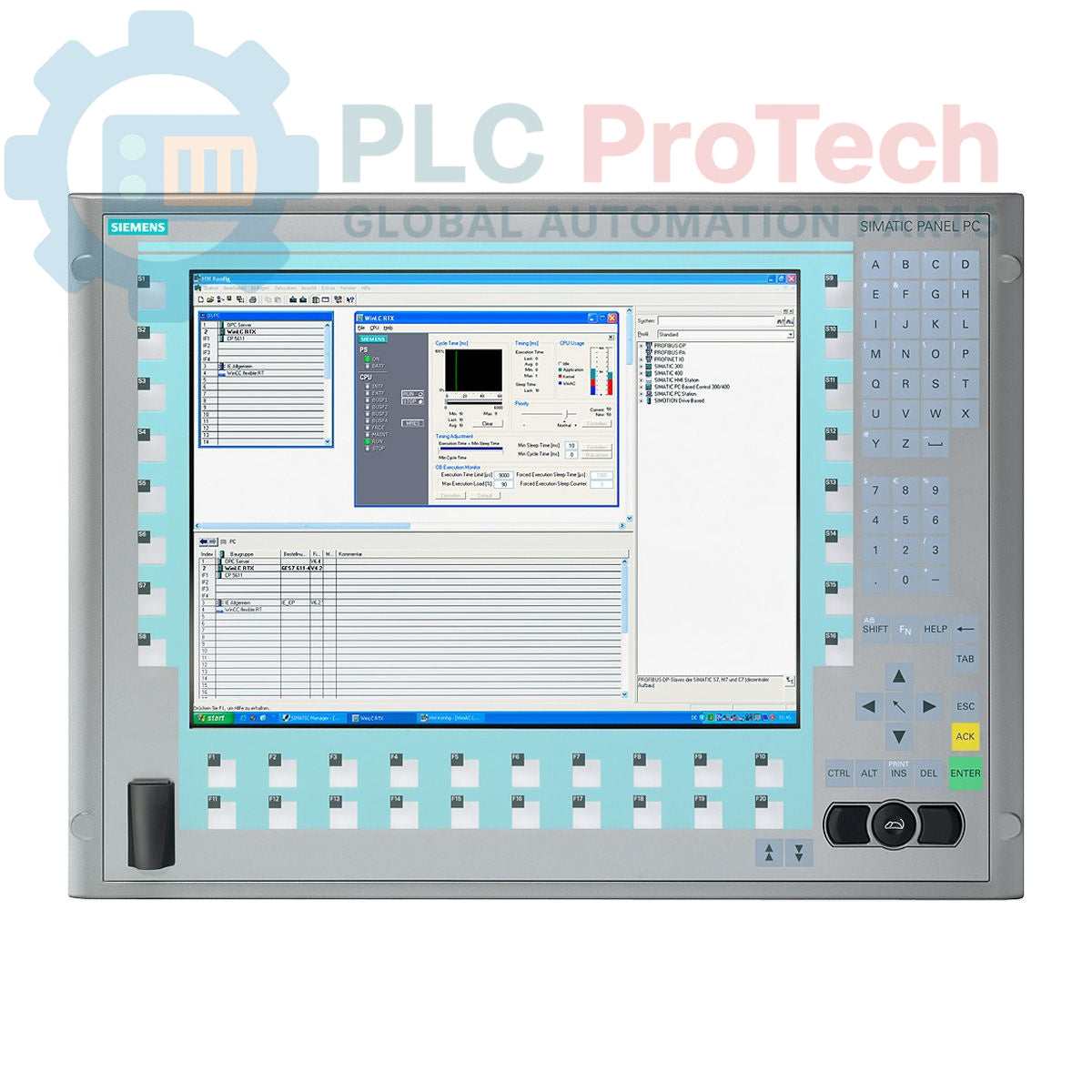

Le Siemens 6AV7893-0BH30-1BB0 est un Panel PC SIMATIC HMI IPC677C, conçu pour les applications industrielles d'interface homme-machine (IHM). Cette unité intègre un écran de 15 pouces avec une plateforme PC robuste, équipée d'un processeur Intel Core i7-610E, de 4 Go de RAM DDR3 et d'un disque dur SATA de 250 Go. Il offre une connectivité complète avec des ports Ethernet Gigabit doubles, plusieurs interfaces USB V2.0 et un port série COM1. Le système comprend une interface PROFIBUS/MPI (compatible CP 5611-A2) pour une intégration fluide dans les réseaux d'automatisation. Équipé d'un watchdog, d'une surveillance de la température et du ventilateur, ainsi que d'un contrôleur RAID intégré, le IPC677C assure un fonctionnement fiable dans des environnements industriels exigeants. Il est livré avec Windows XP Professional SP3 MUI préinstallé.

Caractéristiques

  • Écran intégré de 15 pouces avec résolution 1024 x 768
  • Processeur Intel Core i7-610E (2C/4T, 2,53 GHz, 4 Mo de cache)
  • 4 Go DDR3 1066 DIMM RAM
  • Disque dur SATA de 250 Go (HDD)
  • Lecteur optique DVD+-R+-RW
  • 2 Mo de SRAM tamponnée
  • Double port Ethernet 10/100/1000 Mbit/s
  • Quatre ports USB V2.0 (plus interface USB en façade)
  • Un port série (COM1)
  • Interface PROFIBUS/MPI (compatible CP 5611-A2)
  • Surveillance du watchdog, de la température et du ventilateur
  • Contrôleur RAID intégré
  • 1x PCI et 1x PCIe (x16) emplacements d'extension
  • Alimentation 110/230 V AC avec NAMUR
  • Windows XP Professional SP3 MUI préinstallé

Applications

Le Panel PC Siemens SIMATIC HMI IPC677C convient à un large éventail d'applications industrielles nécessitant une interface homme-machine (IHM) robuste et une plateforme de contrôle intégrée. Les déploiements typiques incluent :
  • Exploitation et visualisation des machines
  • Systèmes de contrôle et de surveillance des processus
  • Acquisition et enregistrement de données
  • Gestion des lignes de production
  • Systèmes d'automatisation des bâtiments
  • Stations d'assurance qualité et d'inspection
  • Stations opérateur de système de contrôle distribué (DCS)

Spécifications techniques

Paramètre Valeur
Marque Siemens
Fabricant Siemens
Série SIMATIC HMI IPC677C
Numéro de modèle 6AV7893-0BH30-1BB0
Type de produit Panel PC
Taille de l'écran 15 pouces
Résolution d'affichage 1024 x 768
Processeur Intel Core i7-610E (2C/4T, 2,53 GHz, TB, HT, VT, 4 Mo de cache)
SRAM tamponnée 2 Mo
RAM 4 Go DDR3 1066 DIMM
Stockage Disque dur SATA 250 Go
Lecteur optique DVD+-R+-RW
Ports Ethernet 2 x 10/100/1000 Mbit/s
Ports USB 4 x USB V2.0 (plus interface USB en façade)
Port série 1 x COM1
PROFIBUS/MPI Compatible CP 5611-A2
Emplacements d'extension 1 x PCI, 1 x PCIe (x16)
Système d'exploitation Windows XP Professional SP3 MUI (DE, EN, FR, ES, IT)
Alimentation 110/230 V AC avec NAMUR
Câble d'alimentation Europe
Watchdog Oui
Surveillance de la température Oui
Surveillance des ventilateurs Oui
Contrôleur RAID Intégré
Phase du produit Fin de production
Poids d'expédition 4,00 kg
Code marchandises 85371098
Réglementations sur le contrôle des exportations (ECCN) N

Connexions / Interfaces

Type d'interface Quantité / Description
Ethernet 2 x RJ45 (10/100/1000 Mbit/s)
USB 4 x USB V2.0, plus 1 x USB en façade
Série 1 x COM1
PROFIBUS/MPI 1 x port compatible CP 5611-A2
Emplacements d'extension 1 x PCI, 1 x PCIe (x16)

Directives d'installation

  1. Sécurité avant tout : Assurez-vous que toute alimentation de la zone d'installation est coupée et verrouillée avant de commencer tout travail.
  2. Montage : Montez solidement le Panel PC dans une armoire de commande ou une découpe de panneau appropriée, en assurant un espace suffisant pour la ventilation et l'acheminement des câbles.
  3. Connexion d'alimentation : Branchez le câble d'alimentation 110/230 V AC à la borne d'entrée désignée. Vérifiez la tension et la polarité correctes.
  4. Mise à la terre : Établissez une connexion de terre de protection (PE) appropriée au châssis du Panel PC pour garantir la sécurité électrique et minimiser les interférences électromagnétiques.
  5. Connexions réseau : Branchez les câbles Ethernet aux ports RJ45 pour la communication réseau. Assurez un acheminement correct des câbles pour éviter les tensions et les interférences.
  6. Connexions périphériques : Connectez les périphériques USB, les appareils série et les câbles PROFIBUS/MPI selon les besoins de l'application.
  7. Ventilation : Assurez-vous que les ventilateurs de refroidissement et les ouvertures de ventilation ne sont pas obstrués pour éviter la surchauffe. Maintenez les limites de température ambiante spécifiées pour un fonctionnement fiable.
  8. Gestion des câbles : Acheminer tous les câbles de manière ordonnée et sécurisée, en séparant les câbles d'alimentation et de signal pour réduire les interférences. Utilisez des dispositifs de décharge de traction si nécessaire.
  9. Mise sous tension initiale : Après vérification de toutes les connexions, réactivez l'alimentation et observez le système pour un démarrage et un fonctionnement normaux.
Key Features:
#Panel PC #SIMATIC HMI IPC677C

Quel système d'exploitation est préinstallé sur le 6AV7893-0BH30-1BB0 ?
Le Panel PC est livré avec Windows XP Professional SP3 MUI (Interface Utilisateur Multilingue) préinstallé, prenant en charge l'allemand, l'anglais, le français, l'espagnol et l'italien.

Quel type de processeur utilise ce Panel PC ?
Il est équipé d'un processeur Intel Core i7-610E, avec 2 cœurs, 4 threads, une fréquence de base de 2,53 GHz avec Turbo Boost, Hyper-Threading, technologie de virtualisation et 4 Mo de cache.

Cette unité peut-elle être connectée à un réseau PROFIBUS ?
Oui, le Panel PC comprend une interface PROFIBUS/MPI compatible avec CP 5611-A2, permettant une connexion directe aux réseaux PROFIBUS et MPI.

Quelles sont les exigences d'alimentation pour l'IPC677C ?
L'unité nécessite une alimentation 110/230 V AC compatible NAMUR, et elle inclut un câble d'alimentation pour l'Europe.

Le Panel PC dispose-t-il de fonctions de surveillance intégrées ?
Oui, il dispose de fonctions intégrées de watchdog, de surveillance de la température et de surveillance du ventilateur pour améliorer la fiabilité du système et fournir des informations de diagnostic.
