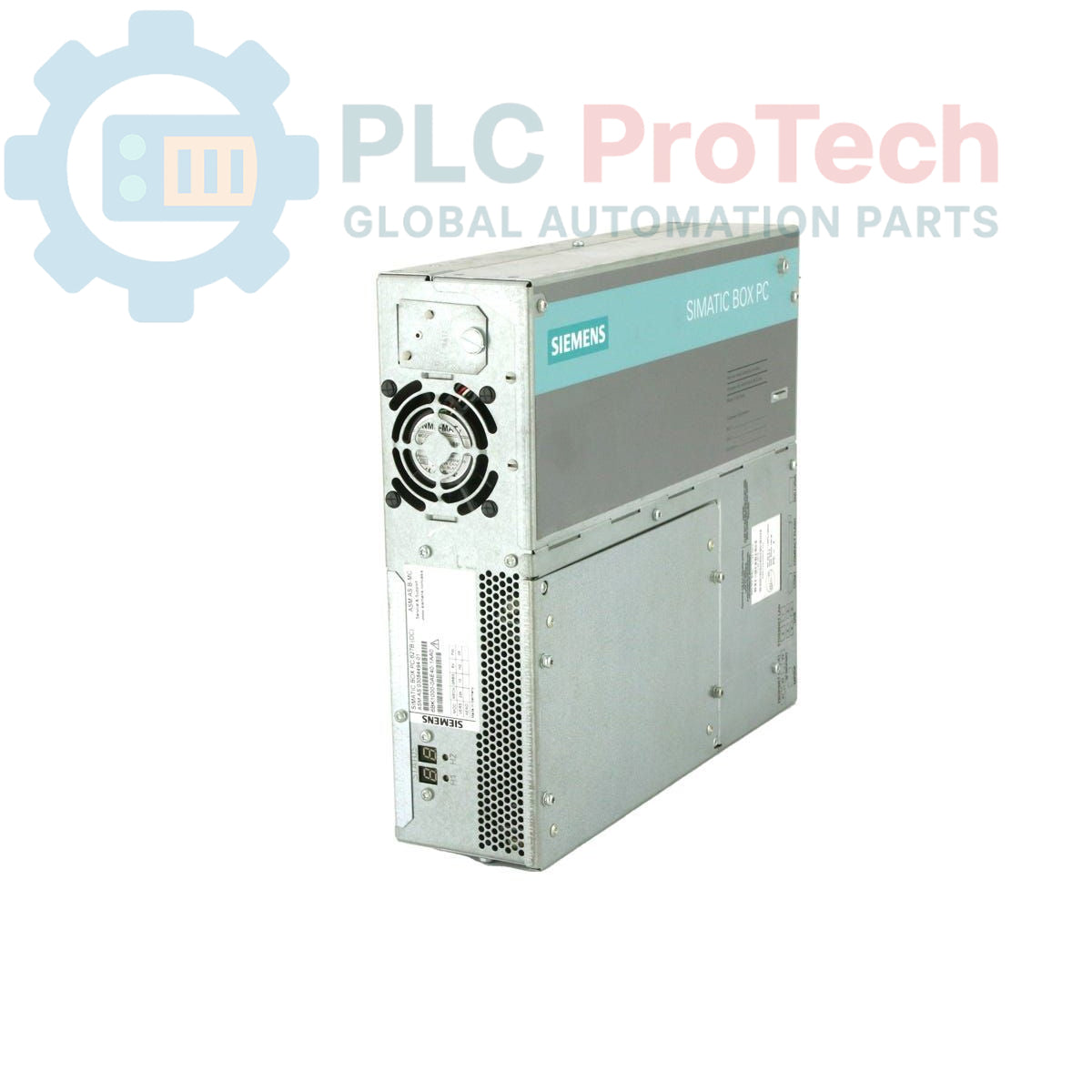

Siemens 6ES7647-6BH54-0BB2 SIMATIC Box PC 627B PC industriel

Description

Il s’agit d’un Siemens SIMATIC Box PC 627B, modèle 6ES7647-6BH54-0BB2, conçu pour les applications industrielles exigeantes. Il est équipé d’un processeur Intel Core 2 Duo T7400, de 4 Go de RAM DDR2 et d’un disque dur SATA de 160 Go pour le stockage et le traitement des données. L’unité dispose de nombreuses options de connectivité, notamment de deux ports Ethernet Gigabit, de quatre ports USB 2.0 haute intensité, d’un port série COM1 et d’une interface PROFIBUS/MPI intégrée. Un contrôleur RAID intégré améliore la fiabilité des données, tandis que les fonctions intégrées de surveillance du chien de garde, de la température et des ventilateurs garantissent la stabilité du fonctionnement. Cette configuration est alimentée par une alimentation industrielle CA 110/230 V et est préinstallée avec Windows XP Professional SP2.

Fonctionnalités

• Processeur : Intel Core 2 Duo T7400 (2,16 GHz, 4 Mo SLC, FSB de 667 MHz)
• Mémoire : SODIMM DDR2 667 de 4 Go
• Stockage : disque dur SATA de 160 Go
• Lecteur optique : DVD+/-RW
• Connectivité : 2 ports Ethernet Gigabit, 4 ports USB 2.0, 1 port série (COM1), PROFIBUS/MPI
• Extension : 2 emplacements PCI disponibles
• Alimentation : alimentation industrielle CA 110/230 V conforme à la norme NAMUR
• Surveillance du système : minuterie de surveillance intégrée, surveillance de la température et des ventilateurs
• Système d’exploitation : Windows XP Professional SP2 (multilingue)
• Logiciel inclus : logiciel SIMATIC PC Image Creator V2.1

Applications

• Interface homme-machine (IHM) et visualisation SCADA
• Acquisition et journalisation des données de processus
• Tâches de contrôle et d’automatisation au niveau des machines
• Passerelle industrielle et serveur de communication
• Informatique d’atelier dans les environnements de production

Spécifications techniques

Consignes d’installation

1. 1 Mettre le système hors tension : Avant l’installation, déconnectez complètement l’alimentation principale de l’armoire de commande. Vérifiez l’absence de tension à l’aide d’un multimètre étalonné.
2. 2 Fixer solidement : Installez le PC industriel sur une surface stable et exempte de vibrations à l’intérieur de l’armoire de commande. Prévoyez un dégagement suffisant autour de l’appareil pour la ventilation et l’accès aux câbles. Utilisez tous les points de fixation fournis.
3. 3 Établir la mise à la terre : Connectez la borne de mise à la terre du châssis à la barre omnibus principale de terre de protection (PE) de l’armoire à l’aide d’un conducteur à faible impédance. Une mise à la terre fiable est essentielle pour la sécurité et l’immunité au bruit.
4. 4 Connecter l’alimentation : Connectez le câble d’alimentation secteur à une source d’alimentation industrielle correctement dimensionnée et protégée. Vérifiez que la tension correspond à la tension nominale de 110/230 V du bloc d’alimentation.
5. 5 Connecter les câbles d’E/S et réseau : Acheminez et connectez tous les câbles de communication (Ethernet, PROFIBUS, USB, série). Utilisez des câbles blindés pour le bus de terrain et les signaux analogiques, et assurez-vous que les blindages sont correctement raccordés à la terre à une seule extrémité afin d’éviter les boucles de masse.
6. 6 Vérification finale du système : Après avoir effectué toutes les connexions, procédez à une inspection finale du câblage et du montage. Une fois la vérification terminée, retirez les dispositifs de consignation et d’étiquetage (LOTO), puis remettez l’armoire sous tension pour allumer le PC.
