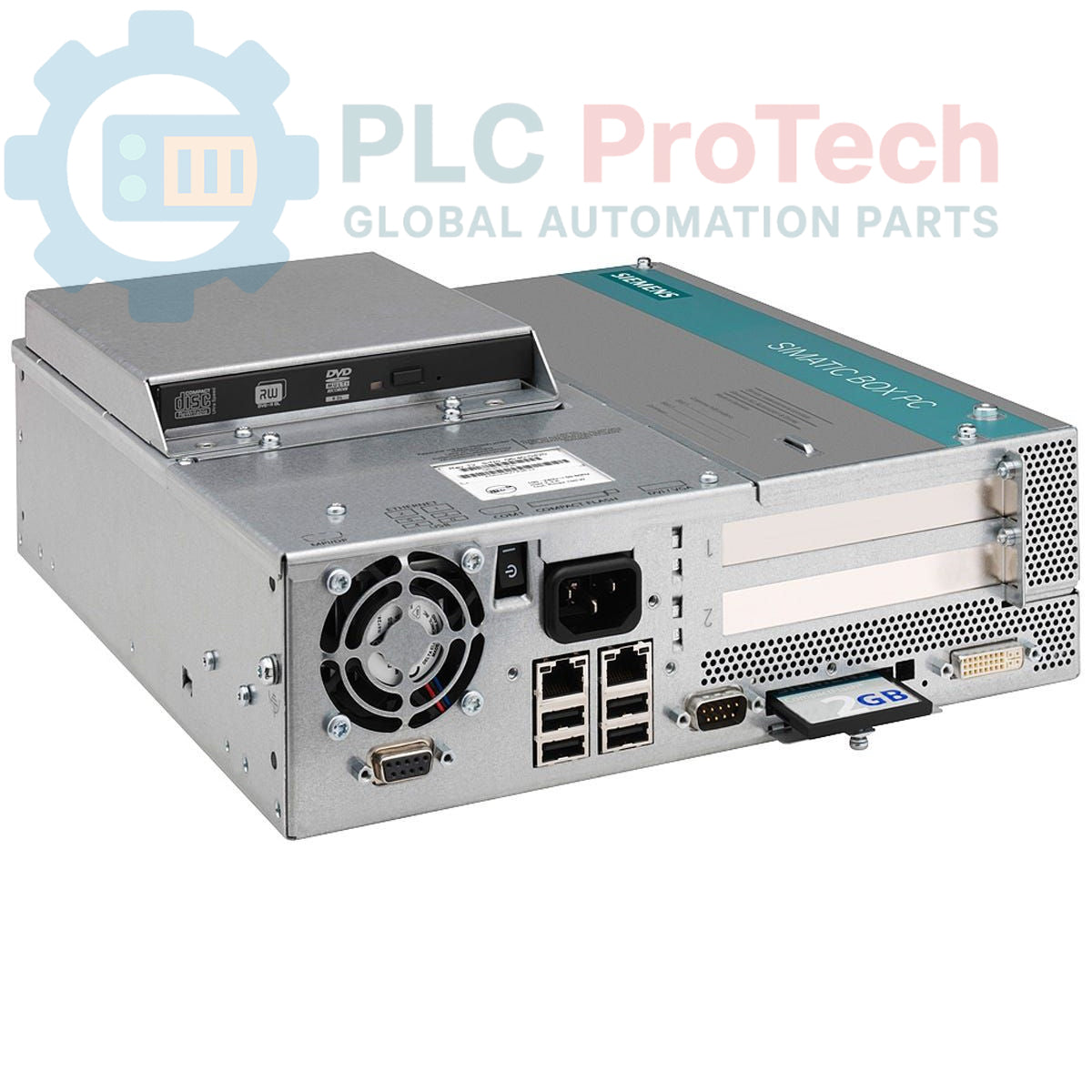

Siemens 6ES7647-6CG16-0VF0 SIMATIC IPC627C Box PC

Description

Le Siemens 6ES7647-6CG16-0VF0 est un SIMATIC IPC627C Box PC, un ordinateur industriel robuste conçu pour les applications d’automatisation exigeantes. Cette unité dispose d’une carte graphique HD intégrée et d’un ensemble complet d’interfaces intégrées, notamment deux ports Ethernet RJ45 10/100/1000 Mbit/s, quatre ports USB V2.0 haute intensité et une interface série (COM 1). Pour le stockage des données, elle comprend un contrôleur RAID intégré et prend en charge les lecteurs CompactFlash, dont un est accessible en façade et un second déjà installé.

L’IPC627C est équipé d’un processeur Intel Core i7-610E (2C/4T, 2,53 GHz, avec Turbo Boost, Hyper-Threading, technologie de virtualisation, technologie de gestion active et cache de 4 Mo) et de 2 Go de mémoire DIMM DDR3 1066. Il fonctionne avec une alimentation industrielle de 24 V CC, garantissant des performances fiables dans les environnements industriels. Le système dispose également de deux emplacements PCI d’extension libres pour offrir des fonctionnalités supplémentaires. Les fonctions intégrées de surveillance, du chien de garde, de la température et des ventilateurs améliorent la fiabilité du système. Cette configuration spécifique est préconfigurée pour Windows Embedded Standard 2009 en anglais sur une CompactFlash de 8 Go, bien que le logiciel Windows embarqué lui-même soit fourni séparément, sans extension.

Caractéristiques

• Carte graphique HD intégrée
• 2 ports Ethernet RJ45 10/100/1000 Mbit/s
• 4 ports USB V2.0 (haute intensité)
• 1 interface série (COM 1)
• Contrôleur RAID intégré
• Lecteur CompactFlash n° 1 en façade
• Lecteur CompactFlash n° 2 installé
• Fonction de surveillance
• Surveillance de la température et des ventilateurs
• Processeur Intel Core i7-610E (2C/4T, 2,53 GHz, TB, HT, VT, AMT, cache de 4 Mo)
• Mémoire DIMM DDR3 1066 de 2 Go
• Alimentation industrielle 24 V CC
• 2 emplacements PCI d’extension libres
• Préconfiguré pour Windows Embedded Standard 2009 en anglais sur une CompactFlash de 8 Go

Applications

Le SIMATIC IPC627C Box PC convient à un large éventail d’applications d’automatisation et de contrôle industriels, notamment :

• Systèmes de commande et de visualisation des machines
• Acquisition et traitement des données dans l’automatisation des usines
• Traitement d’images industriel et contrôle qualité
• Systèmes de contrôle distribué (DCS) et systèmes de supervision, de contrôle et d’acquisition de données (SCADA)
• Systèmes d’exécution de la fabrication (MES)
• Solutions de contrôle embarquées nécessitant une plateforme informatique robuste et compacte

Spécifications techniques

Directives d’installation

1. Mise hors tension du système : Avant toute installation ou opération de maintenance, assurez-vous que toute l’alimentation du système et des équipements associés est complètement coupée et consignée afin d’éviter tout choc électrique ou dommage matériel.
2. Montage : Fixez solidement le Box PC dans une armoire industrielle ou une armoire de commande appropriée. Prévoyez un espace suffisant pour la ventilation, la dissipation thermique et l’acheminement des câbles afin de maintenir des conditions de fonctionnement optimales.
3. Connexion électrique : Connectez l’alimentation industrielle 24 V CC aux bornes d’entrée d’alimentation prévues à cet effet. Respectez la polarité et vérifiez que l’alimentation répond aux spécifications requises en matière de tension et de courant pour garantir un fonctionnement stable.
4. Mise à la terre : Établissez une robuste connexion à la terre de protection (PE) entre le châssis du Box PC et le point principal de mise à la terre du système. Cette mesure est essentielle pour la sécurité électrique et pour réduire les interférences électromagnétiques.
5. Connexions Ethernet : Connectez les câbles Ethernet industriels aux ports RJ45 pour la communication réseau. Dans les environnements fortement exposés aux perturbations électromagnétiques, utilisez des câbles Ethernet blindés afin de garantir l’intégrité du signal.
6. Connexions USB et série : Connectez les périphériques USB et les périphériques série nécessaires (par exemple, IHM, lecteurs de codes-barres, modems) aux ports correspondants, conformément aux exigences de l’application.
7. Cartes d’extension : Si vous utilisez les logements d’extension PCI, insérez soigneusement des cartes PCI compatibles en veillant à ce qu’elles soient correctement enfichées et fixées mécaniquement dans leurs logements.
8. Gestion des câbles : Acheminez tous les câbles d’alimentation et de signaux de manière ordonnée et sûre, en les séparant autant que possible afin de réduire les interférences potentielles. Utilisez des serre-câbles et des dispositifs de décharge de traction appropriés.
9. Mise sous tension initiale : Après avoir effectué et minutieusement vérifié toutes les connexions, remettez le système sous tension. Surveillez le bon déroulement de la séquence de démarrage du Box PC et vérifiez l’état des voyants éventuels.
