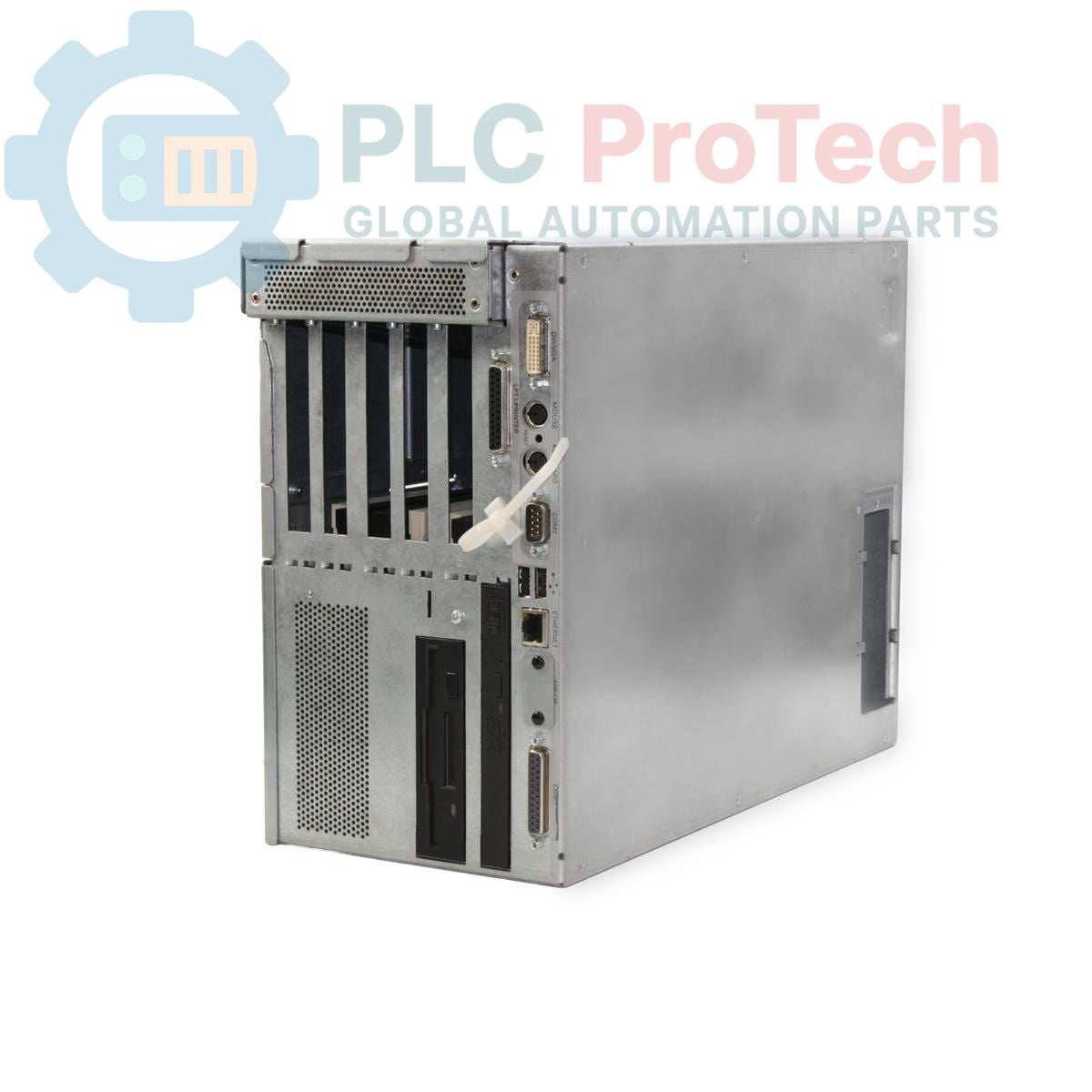

Siemens 6ES7647-6MA12-0BC0 SIMATIC BOX PC 840 V2 PC industriel

Description

Le Siemens 6ES7647-6MA12-0BC0 est un ordinateur industriel de la série SIMATIC BOX PC 840 V2, conçu pour offrir des performances fiables dans les environnements d’automatisation exigeants. Cette unité est équipée d’un processeur Celeron 2,0 GHz, de 256 Mo de SDRAM DDR et d’un disque dur EIDE de 80 Go. Elle dispose d’un ensemble polyvalent de logements d’extension, notamment PCI et ISA, permettant d’accueillir diverses cartes d’interface anciennes et modernes. Les fonctions de surveillance intégrées, telles qu’un chien de garde et la surveillance de la température, garantissent la fiabilité du fonctionnement. Le système est préinstallé avec Windows NT 4.0 Workstation et comprend une alimentation électrique de qualité industrielle compatible avec des entrées de 110/230 V CA.

Caractéristiques

• Propulsé par un processeur Celeron 2,0 GHz avec un bus système frontal de 400 MHz.
• Équipé de 256 Mo de SDRAM DDR pour le traitement des applications.
• Comprend un disque dur EIDE de 80 Go, un lecteur de disquettes (FDD) et un lecteur DVD-ROM.
• Carte graphique AGP intégrée avec 8/16/32 Mo de mémoire partagée.
• Équipé d’un ensemble mixte de logements d’extension : 2x PCI, 2x ISA/PCI et 1x ISA.
• Port Ethernet 10/100 Mbit/s intégré pour la connectivité réseau.
• Deux ports USB haut courant pour les périphériques.
• Chien de garde intégré et surveillance de la température pour assurer la stabilité du système.
• Alimentation électrique industrielle prévue pour 110/230 V CA et conforme aux normes NAMUR.

Applications

• Stations de visualisation d’interface homme-machine (IHM) et de supervision SCADA.
• Systèmes d’acquisition, de journalisation et d’archivage des données.
• Passerelles de contrôle et de communication industrielles.
• Traitement et analyse des données au niveau des machines.
• Plateforme pour les logiciels d’automatisation existants nécessitant Windows NT.

Spécifications techniques

Directives d’installation

1. 1 Préparation du site : Vérifiez que l’environnement d’installation respecte les exigences de fonctionnement du PC en matière de température, d’humidité et de vibrations. Prévoyez un dégagement suffisant autour du châssis pour assurer la ventilation et éviter toute surchauffe.
2. 2 Montage mécanique : Fixez solidement le châssis du PC industriel à boîtier sur un panneau ou une surface stable en utilisant tous les points de fixation prévus. Utilisez une visserie et des couples de serrage appropriés afin d’éviter tout desserrage dû aux vibrations de la machine.
3. 3 Raccordement de la terre de protection (PE) : Raccordez la borne PE du châssis à la barre principale de terre de protection de l’installation à l’aide d’un conducteur à faible impédance. Il s’agit d’une étape essentielle pour la sécurité électrique et l’immunité au bruit.
4. 4 Câblage de l’alimentation et des E/S : Raccordez le câble d’alimentation CA à un circuit correctement dimensionné et protégé. Raccordez tous les câbles des périphériques et du réseau (Ethernet, USB, vidéo). Assurez-vous que tous les blindages des câbles sont correctement raccordés, conformément aux exigences.
5. 5 Vérifications finales et mise sous tension : Avant de mettre l’équipement sous tension, vérifiez attentivement que toutes les connexions sont correctes et sécurisées. Retirez tous les outils et corps étrangers du boîtier. Fermez et sécurisez tous les panneaux d’accès. Rétablissez l’alimentation principale et démarrez le système.
