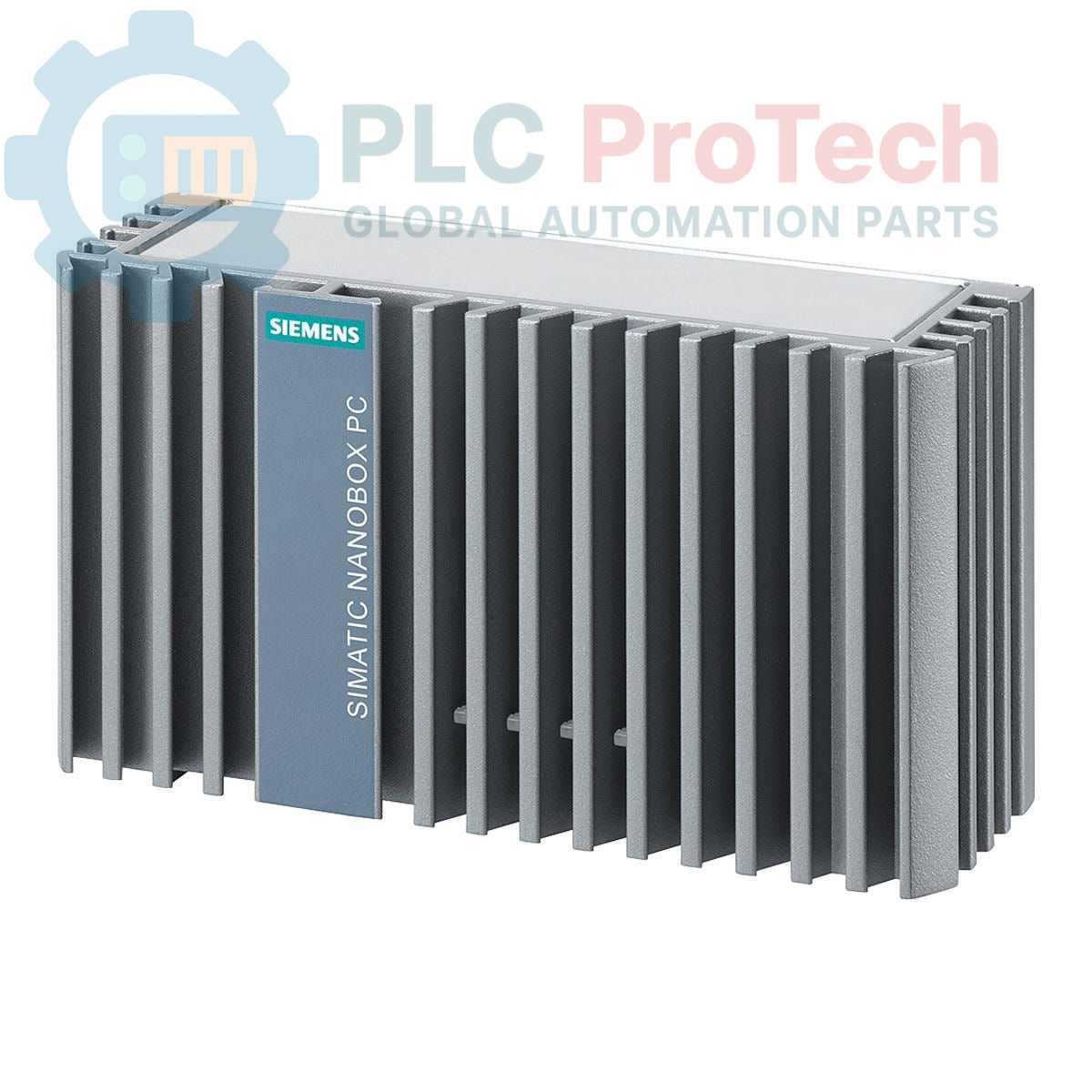

PC Nanobox SIMATIC IPC227E Siemens 6ES7647-8BA11-8CA1

Description

Le Siemens 6ES7647-8BA11-8CA1 est un SIMATIC IPC227E Nanobox PC conçu pour les applications industrielles. Ce PC industriel compact est équipé d’un processeur Celeron N2807 (2C/2T), de 2 Go de RAM et de 8 Go de stockage CFast. Il est livré avec Windows Embedded Standard 7E SP1 préinstallé (anglais, 32 bits) mais sans logiciel SIMATIC. Les options de connectivité comprennent un Display Port, deux ports Ethernet RJ45 10/100/1000 Mbit/s, un port USB 3.0 et trois ports USB 2.0. L’unité est alimentée par une alimentation industrielle 24 V CC et supporte le montage sur rail DIN, ce qui la rend adaptée à l’intégration dans des armoires de contrôle et des environnements industriels.

Caractéristiques

• Compact SIMATIC IPC227E Nanobox PC
• Processeur Celeron N2807 (2C/2T)
• 2 Go de RAM
• Stockage CFast de 8 Go
• Windows Embedded Standard 7E SP1 préinstallé (anglais, 32 bits)
• 1 Display Port pour sortie vidéo
• 2 ports Ethernet RJ45 10/100/1000 Mbit/s
• 1 port USB 3.0 et 3 ports USB 2.0
• Emplacement CFast pour stockage supplémentaire
• Alimentation industrielle 24 V CC
• Conçu pour montage sur rail DIN
• Livré sans logiciel SIMATIC

Applications

Le Siemens 6ES7647-8BA11-8CA1 Nanobox PC convient à diverses tâches d'automatisation industrielle, notamment :

• Acquisition et traitement des données en milieu manufacturier
• Contrôle machine et visualisation (applications HMI)
• Fonctions passerelle pour réseaux de communication industriels
• Edge computing dans les systèmes de contrôle distribués
• Applications serveur compact en environnements industriels difficiles

Caractéristiques techniques

Connexions / Interfaces

Directives d'installation

1. Déconnexion du système : Avant de commencer l'installation, assurez-vous que toute alimentation du système et des équipements associés est déconnectée et consignées conformément aux procédures de sécurité.
2. Montage : Le Nanobox PC est conçu pour un montage sur rail DIN. Fixez solidement l'unité sur un rail DIN standard à l'intérieur d'une armoire de contrôle ou d'un boîtier approprié. Assurez un dégagement suffisant pour la ventilation et la gestion des câbles.
3. Connexion d'alimentation : Connectez l'alimentation industrielle 24 V CC aux bornes d'entrée d'alimentation désignées. Respectez la polarité correcte. Assurez-vous que l'alimentation répond aux exigences de tension et de courant spécifiées pour un fonctionnement stable.
4. Mise à la terre : Mettez correctement l'unité à la terre de protection du système. Ceci est crucial pour la sécurité électrique et la compatibilité électromagnétique (CEM).
5. Connexions Ethernet : Branchez les câbles Ethernet industriels aux ports RJ45 pour la communication réseau. Utilisez des câbles blindés dans les environnements électriquement bruyants pour maintenir l'intégrité du signal.
6. Connexion des périphériques USB : Branchez les périphériques USB (par exemple, clavier, souris, stockage externe) aux ports USB 3.0 et USB 2.0 disponibles selon les besoins.
7. Connexion d'affichage : Connectez un moniteur à la prise Display Port à l'aide d'un câble compatible.
8. Installation CFast : Si un stockage CFast supplémentaire est nécessaire, insérez la carte CFast dans l'emplacement prévu à cet effet. Reportez-vous à la documentation du système pour les procédures correctes d'insertion et de retrait.
9. Gestion des câbles : Organisez tous les câbles de manière ordonnée et sécurisée, en séparant les câbles d'alimentation des câbles de signal pour minimiser les interférences. Utilisez des attaches et des conduits adaptés.
10. Ventilation : Assurez-vous que le lieu d'installation offre un flux d'air suffisant pour refroidir le Nanobox PC, évitant ainsi la surchauffe et garantissant une fiabilité à long terme.
11. Réactivation du système : Une fois toutes les connexions effectuées et vérifiées, réactivez le système et effectuez des contrôles fonctionnels.
