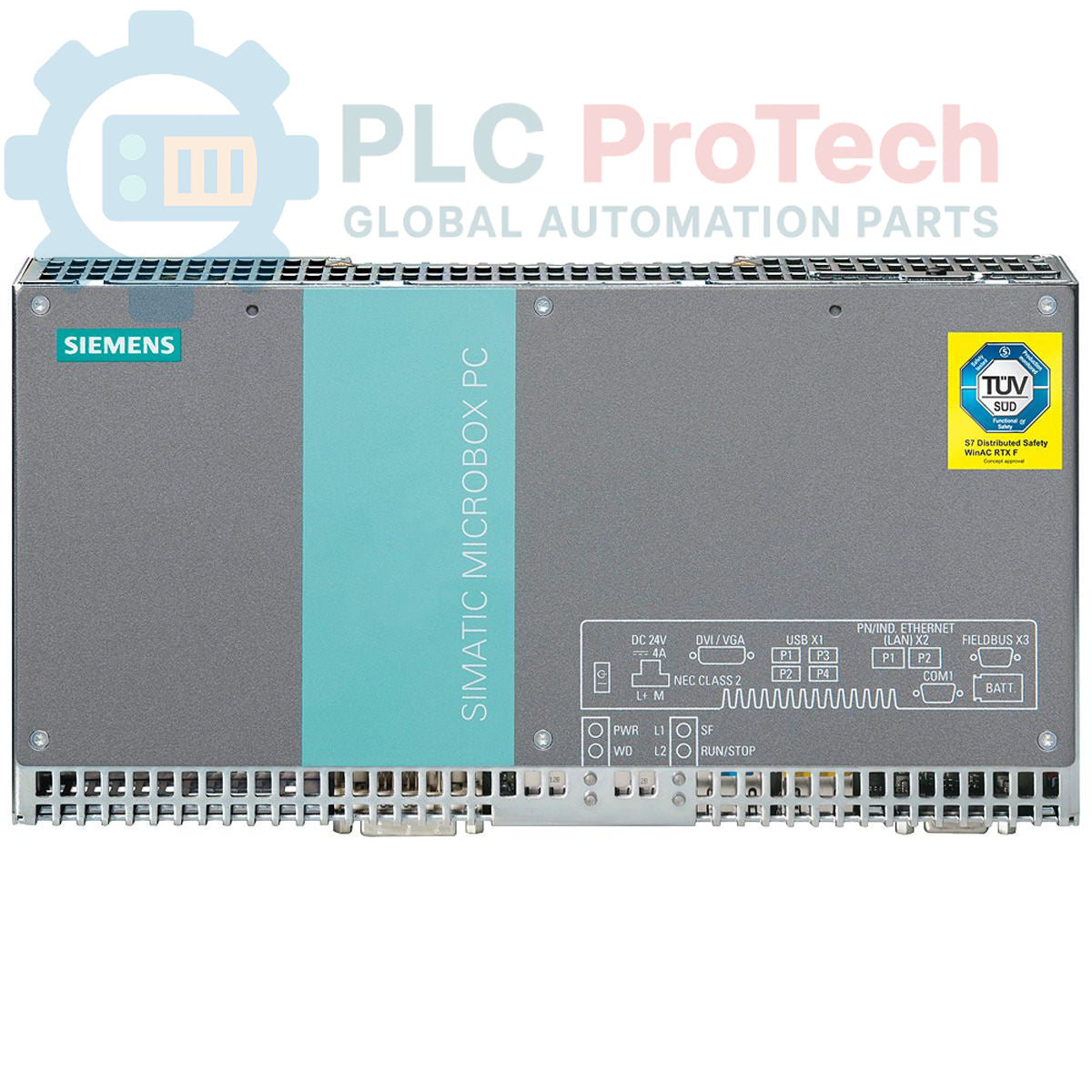

Siemens 6ES7675-1DK30-0DB0 SIMATIC IPC427C Microbox PC

Description

Ce produit est un Siemens 6ES7675-1DK30-0DB0, un Microbox PC SIMATIC IPC427C compact conçu pour des tâches d'automatisation exigeantes. Il est équipé d’un processeur Intel Core 2 Duo 1,2 GHz avec un bus frontal (FSB) à 800 MHz. Le système comprend 2 Go de RAM DDR3 1066 SODIMM et une carte CompactFlash 4 Go pour le stockage, accessible à l'utilisateur. Ce bundle spécifique est livré avec les logiciels Windows Embedded Standard et WinAC RTX préinstallés, offrant une plateforme prête à l'emploi pour le contrôle basé sur PC. La connectivité est assurée par deux ports Ethernet industriel 1 Gbit et une interface PROFIBUS DP.

Caractéristiques

• Processeur : Intel Core 2 Duo cadencé à 1,2 GHz
• Mémoire : 2 Go DDR3 1066 SODIMM
• Stockage : carte CompactFlash 4 Go accessible
• Réseau industriel : double port Ethernet industriel 1 Gbit (IE)
• Connectivité bus de terrain : port PROFIBUS DP (PB DP) intégré
• Logiciel préinstallé : Windows Embedded Standard et WinAC RTX
• Conception compacte et sans ventilateur adaptée au montage en armoire de commande

Applications

• Automatisation et contrôle des processus basés sur PC
• Acquisition de données, enregistrement et fonctions passerelle
• Interface homme-machine (IHM) et applications SCADA
• Commande de mouvement et robotique
• Contrôle machine embarqué dans les environnements de fabrication

Caractéristiques techniques

Directives d’installation

1. 1 Montage : Montez solidement l’unité IPC427C à l’intérieur d’un boîtier adapté offrant une protection contre les facteurs environnementaux. Assurez une ventilation adéquate et un dégagement suffisant autour de l’unité pour la dissipation thermique.
2. 2 Mise à la terre : Reliez la borne de terre du châssis au busbar principal de terre de protection (PE) de l’armoire de commande à l’aide d’un conducteur à faible impédance. Une mise à la terre correcte est essentielle pour l’immunité aux parasites et la sécurité.
3. 3 Connexion d’alimentation : Branchez une alimentation 24V DC stable et filtrée aux bornes d’entrée d’alimentation désignées. Vérifiez la polarité et la tension avant de mettre sous tension.
4. 4 Câblage réseau : Connectez des câbles Ethernet blindés aux ports RJ45 pour la communication réseau. Branchez le câble PROFIBUS DP à son connecteur D-sub respectif. Assurez-vous que tous les câbles de communication sont éloignés des lignes haute tension pour éviter les interférences.
5. 5 Mise sous tension initiale : Après avoir vérifié toutes les connexions, alimentez l’unité. Surveillez les voyants d’état pour confirmer une séquence de démarrage réussie et l’initialisation du système d’exploitation.
