Siemens 6ES7676-3BA00-0BE0 SIMATIC Panel PC 477B

Description

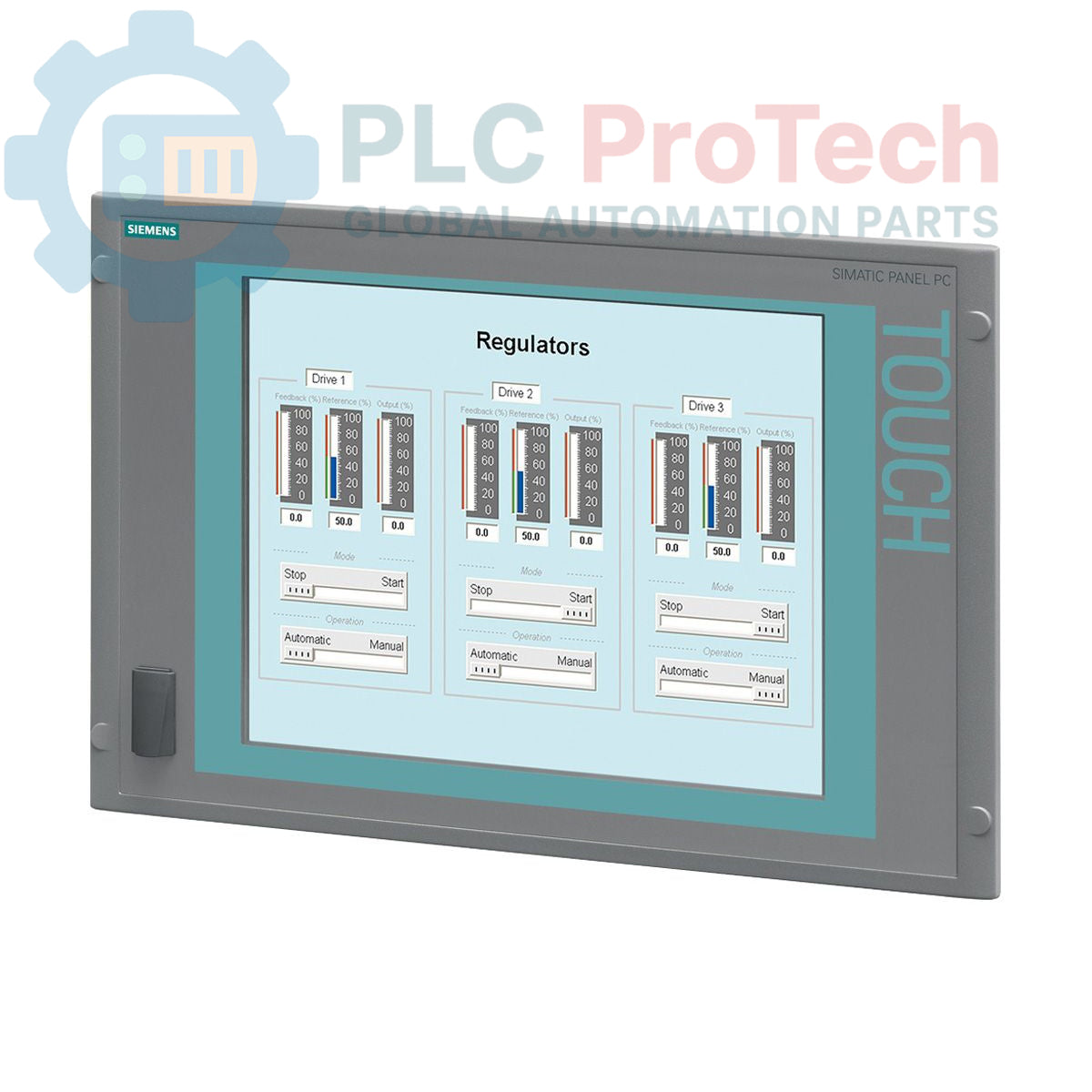

Le 6ES7676-3BA00-0BE0 de Siemens est un SIMATIC Panel PC 477B conçu pour les applications de visualisation et de commande industrielles. Il est équipé d’un écran tactile de 15 pouces avec une résolution de 1024x768, d’une façade standard avec une interface USB, et fonctionne avec un processeur Intel Celeron M 1,0 GHz. L’appareil comprend 1 Go de RAM DDR2, une connectivité PROFIBUS DP 12, deux ports Ethernet de 1 Gbit/s, quatre ports USB 2.0 (500 mA) et une interface RS232. Il fonctionne avec une alimentation 24 V CC et dispose de deux emplacements CF, dont un équipé d’une carte Compact-Flash de 1 Go préinstallée. Le système est préconfiguré avec WinCC Flexible RT 2048PT, archives et recettes incluses, et est livré sans logiciel Windows intégré.

Caractéristiques

• Écran tactile de 15 pouces avec une résolution de 1024x768
• Processeur Intel Celeron M 1,0 GHz
• 1 Go de RAM DDR2
• Interface PROFIBUS DP 12
• Deux ports Ethernet de 1 Gbit/s
• Quatre ports USB 2.0 (500 mA)
• Une interface RS232
• Alimentation 24 V CC
• Deux emplacements CF, dont un avec une carte Compact-Flash de 1 Go préinstallée
• WinCC Flexible RT 2048PT préinstallé (archives et recettes incluses)

Applications

• Visualisation industrielle et applications IHM
• Commande et surveillance des machines
• Systèmes d’automatisation des processus
• Acquisition de données et gestion des recettes

Spécifications techniques

Directives d’installation

1. Assurez-vous que toute alimentation du système et des équipements associés est coupée avant de commencer l’installation.
2. Préparez la découpe du panneau conformément aux dimensions spécifiées pour le Panel PC 477B.
3. Montez solidement le Panel PC dans la découpe préparée du panneau, en veillant à assurer une étanchéité et une stabilité appropriées.
4. Connectez l’alimentation 24 V CC aux bornes prévues à cet effet, en respectant la polarité afin d’éviter tout dommage.
5. Connectez les câbles de communication nécessaires aux interfaces Ethernet, PROFIBUS DP, USB et RS232 à leurs ports respectifs.
6. Assurez une mise à la terre correcte du Panel PC vers la terre de protection du système.
7. Vérifiez que toutes les connexions électriques et de communication sont sécurisées et correctement terminées avant de remettre le système sous tension.
