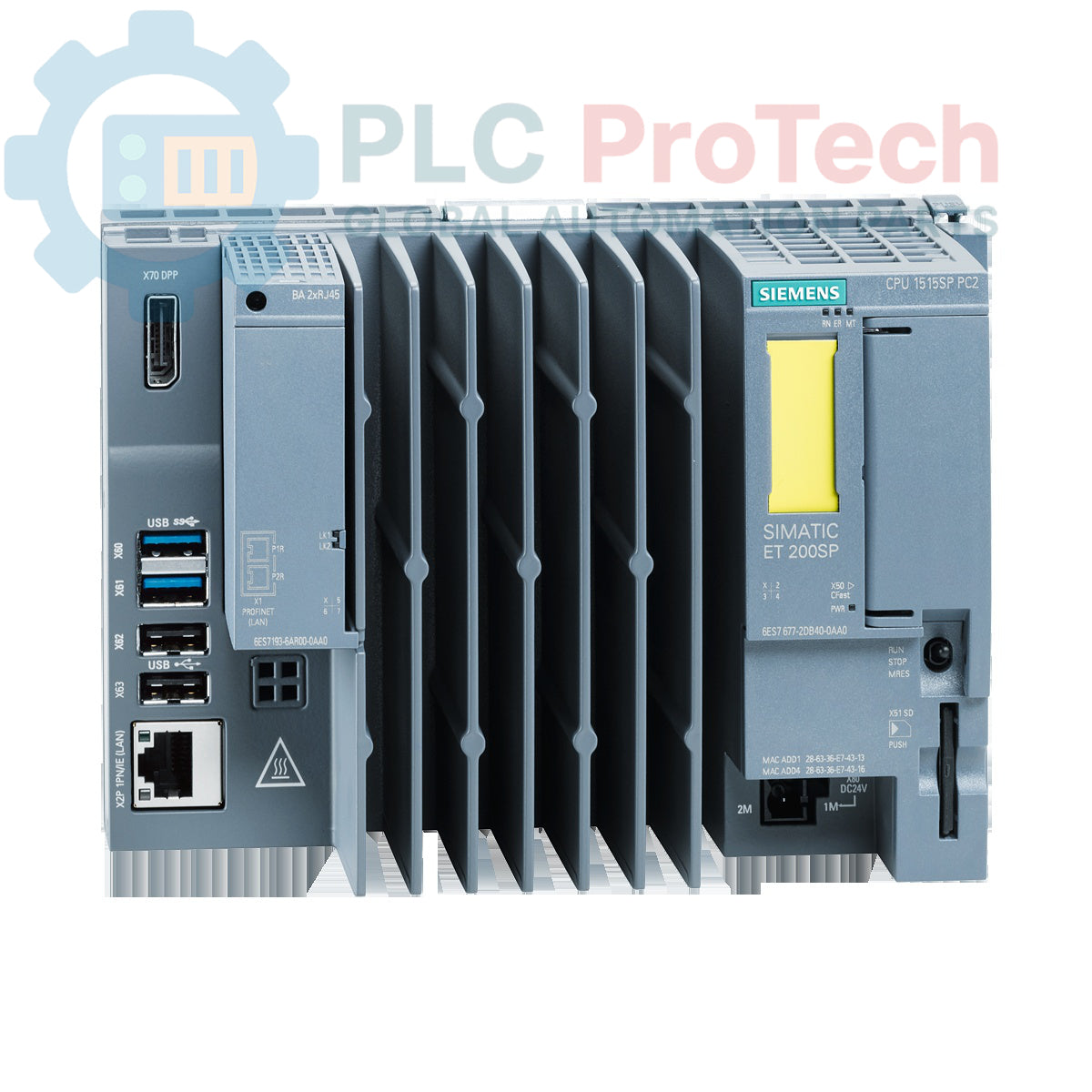

Siemens 6ES7677-2SB42-0GL0 SIMATIC ET 200SP contrôleur ouvert

Description

Le Siemens 6ES7677-2SB42-0GL0 est un contrôleur ouvert SIMATIC ET 200SP qui combine les fonctions d’un contrôleur basé sur PC, d’une IHM et d’un système d’E/S dans un seul appareil compact. Ce modèle, le CPU 1515SP PC2 F, est équipé de 8 Go de RAM et d’une carte CFast de 128 Go. Il est préinstallé avec un système d’exploitation Windows intégré, le contrôleur logiciel de sécurité intégrée S7-1500 Failsafe (CPU 1505SP F) et le logiciel WinCC Runtime Advanced, avec une licence pour 512 PowerTags. Cette configuration fournit une plateforme robuste pour les tâches d’automatisation exigeantes nécessitant une logique de commande standard et de sécurité intégrée, ainsi qu’une visualisation intégrée.

Caractéristiques

• Combine les fonctionnalités d’un API, d’une IHM et d’un PC dans un seul appareil.
• Préinstallé avec Windows 10 Pro ou Windows 11 Pro (Embedded).
• Inclut le puissant contrôleur logiciel de sécurité intégrée S7-1500 Failsafe pour les applications de sécurité.
• Logiciel IHM WinCC Runtime Advanced intégré avec une licence de 512 PowerTags.
• Traitement des données à grande vitesse avec 8 Go de RAM.
• Grande capacité de stockage avec une carte CFast de 128 Go, ainsi qu’un emplacement supplémentaire pour carte SD/MMC.
• Inclut une image de restauration sur la carte CFast pour la récupération du système.

Applications

• Commande de machines complexes avec fonctions de sécurité intégrées.
• Solutions d’automatisation décentralisées nécessitant un traitement basé sur PC.
• Visualisation et contrôle des processus pour les installations de petite à moyenne taille.
• Applications nécessitant la journalisation et l’archivage des données, ainsi que la communication avec des systèmes informatiques de niveau supérieur.
• Lignes de production automatisées avec contrôle qualité intégré et postes IHM.

Spécifications techniques

Connexions et interfaces

Directives d’installation

1. 1 Vérifiez que le panneau de commande est hors tension et consigné conformément aux procédures de sécurité.
2. 2 Fixez solidement l’Open Controller ET 200SP sur le rail DIN prévu à cet effet dans l’armoire, en veillant à son orientation correcte.
3. 3 Connectez une alimentation stable de 24 V CC, correctement dimensionnée, aux bornes d’alimentation prévues à cet effet. Veillez à respecter la polarité.
4. 4 Établissez une connexion de terre fonctionnelle (FE) à faible impédance avec le châssis du contrôleur afin de minimiser les interférences électromagnétiques.
5. 5 Connectez les câbles réseau aux ports PROFINET et Ethernet. Utilisez des câbles blindés pour toutes les connexions réseau industrielles.
6. 6 Connectez les périphériques tels qu’un écran via le port DisplayPort et les dispositifs d’entrée via les ports USB, selon les besoins pour les tâches IHM ou d’ingénierie.
7. 7 Assurez un espace de ventilation suffisant autour du contrôleur, conformément aux spécifications du fabricant, afin d’éviter toute surchauffe pendant le fonctionnement.
