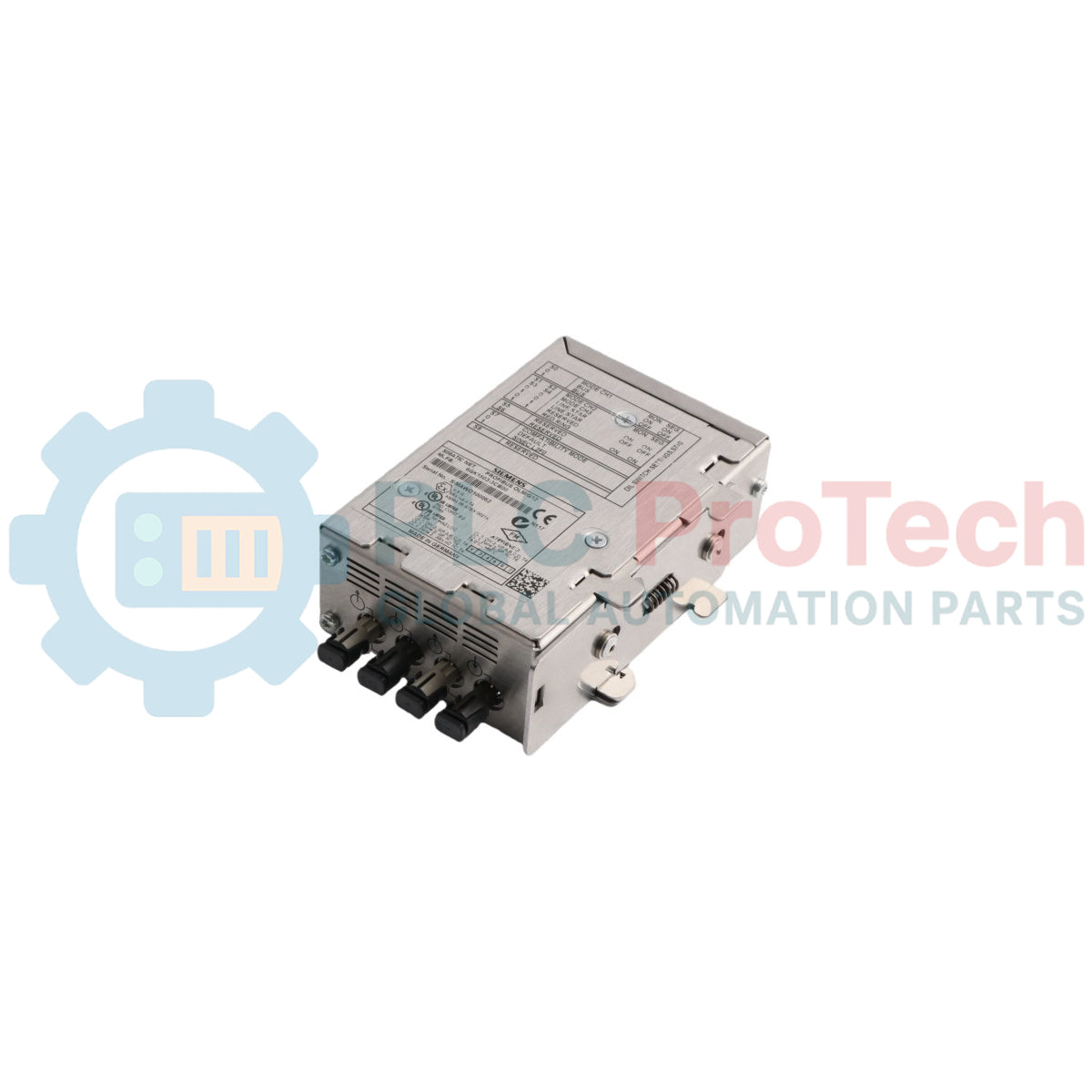

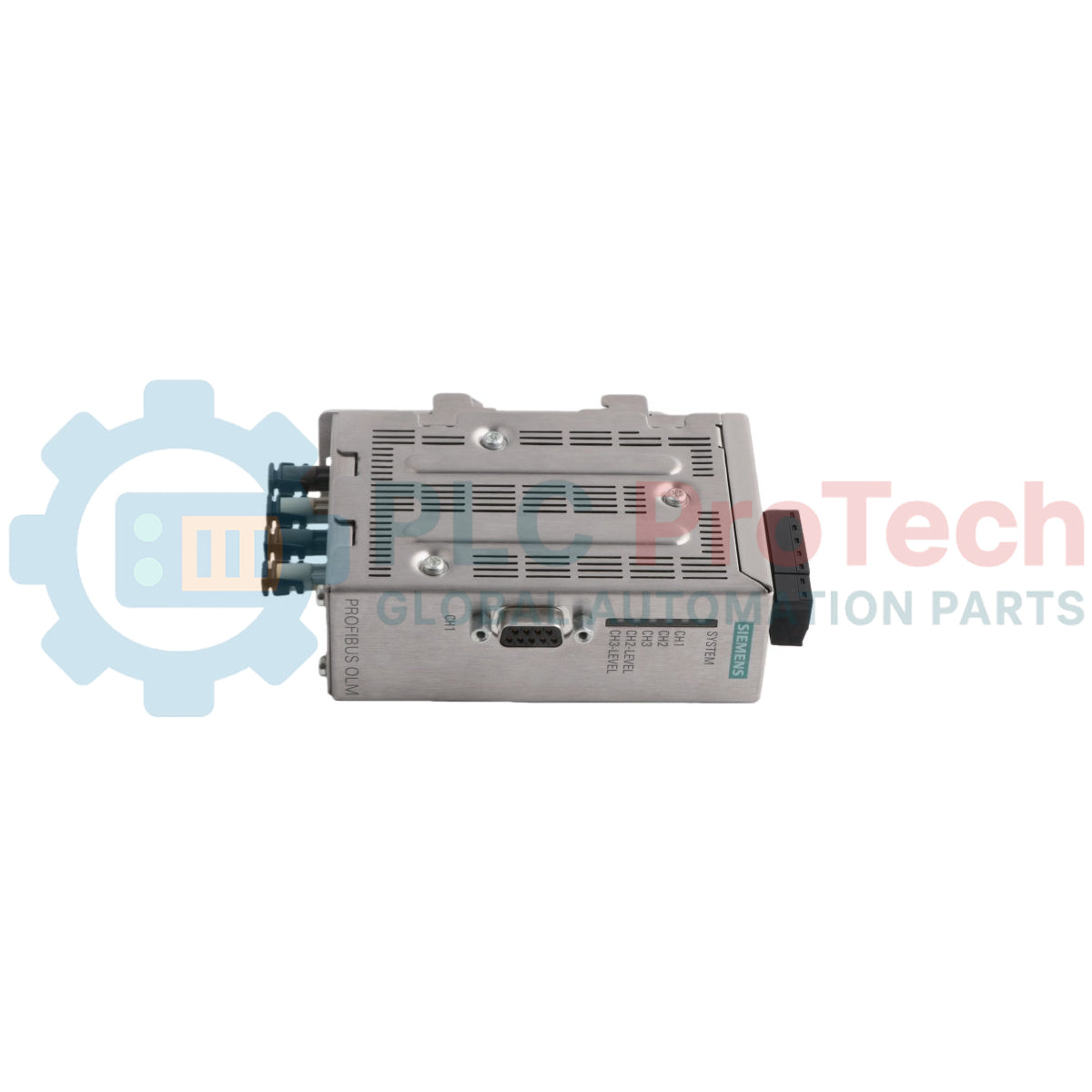

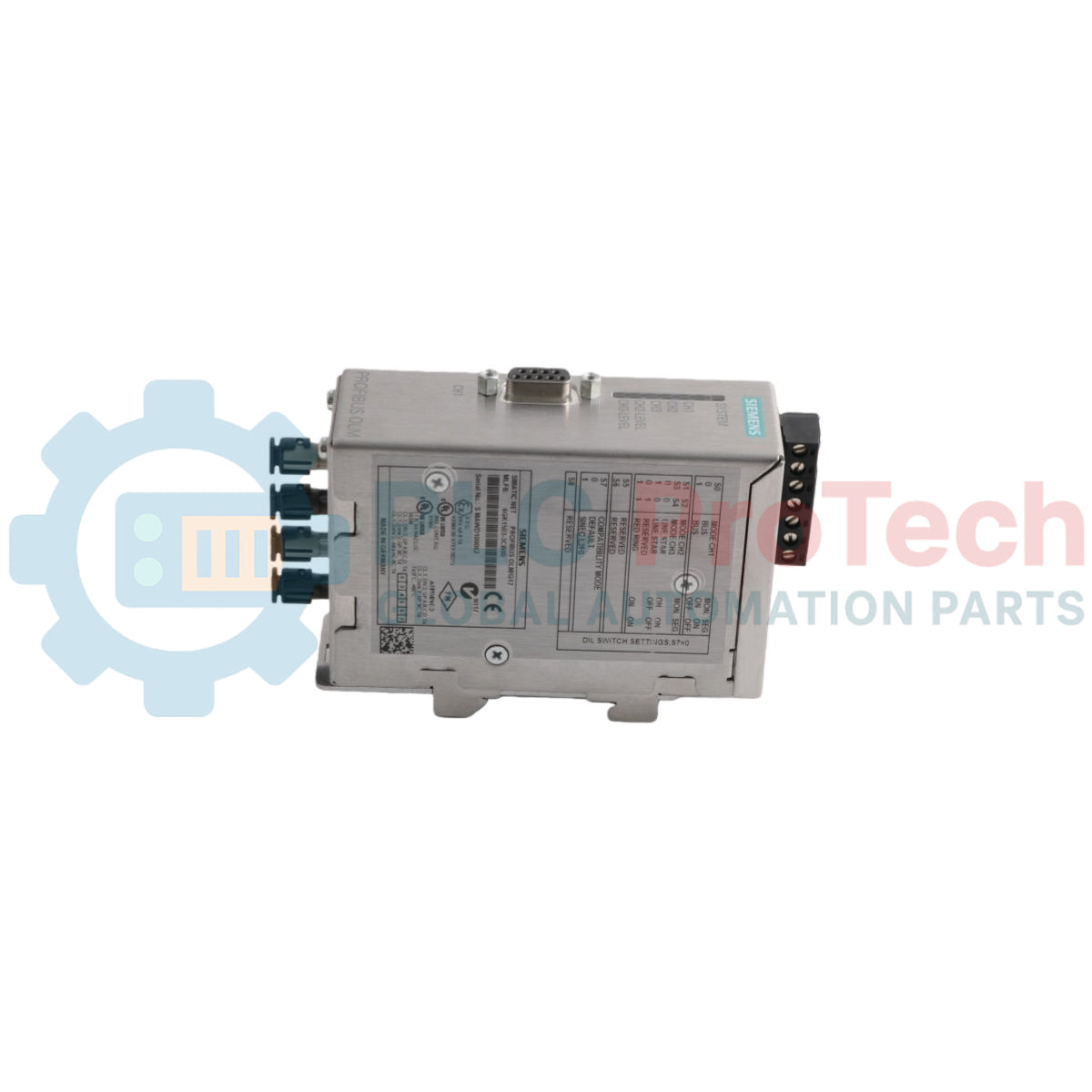

Siemens 6GK1503-3CB00 Module de liaison optique SIMATIC NET PROFIBUS OLM/G12 V4.0

Description

Le Siemens 6GK1503-3CB00 est un module de liaison optique PROFIBUS (OLM) conçu pour étendre et segmenter l’infrastructure des réseaux industriels grâce à la connectivité par fibre optique. Désigné comme version G12 V4.0, ce module intègre une interface électrique RS485 et deux canaux indépendants à fibre optique, utilisant quatre prises BFOC pour une communication bidirectionnelle. Il permet une transmission robuste des signaux sur de longues distances, jusqu’à 2 850 mètres avec des câbles à fibre optique en verre standard, en assurant une isolation électrique complète entre les segments du réseau et en dépassant les limites des réseaux PROFIBUS classiques à base de cuivre.

Conçu pour les environnements industriels exigeants, le 6GK1503-3CB00 offre des fonctionnalités de diagnostic complètes, notamment un contact de signalisation pour la surveillance à distance et une sortie de mesure permettant d’évaluer précisément la qualité du signal. Sa construction robuste garantit un fonctionnement fiable dans les environnements industriels difficiles, sujets aux interférences électromagnétiques, aux différences de potentiel de terre ou à des conditions environnementales extrêmes. Le module facilite la création de topologies redondantes en anneau et de configurations en étoile au sein des réseaux PROFIBUS, améliorant ainsi la fiabilité du système et régénérant et amplifiant activement les signaux PROFIBUS afin d’en préserver l’intégrité dans les installations de grande étendue. Il est particulièrement utile dans les applications nécessitant une isolation entre différentes zones électriques ou une protection contre les surtensions provoquées par la foudre.

Caractéristiques

• Module de liaison optique PROFIBUS (OLM) pour l’extension et la segmentation du réseau
• Une interface électrique RS485
• Deux canaux indépendants à fibre optique avec quatre prises BFOC
• Prend en charge des distances de transmission allant jusqu’à 2 850 mètres avec une fibre de verre standard
• Assure une isolation électrique complète entre les segments du réseau
• Fonctionnalités de diagnostic intégrées : contact de signalisation et sortie de mesure
• Facilite la mise en œuvre de topologies de réseau PROFIBUS redondantes en anneau et en étoile
• Régénération et amplification actives du signal
• Construction robuste pour un fonctionnement fiable dans des environnements industriels difficiles

Applications

• Extension de la portée des réseaux PROFIBUS dans les grandes installations industrielles et les usines de procédés
• Segmentation des réseaux PROFIBUS pour améliorer les performances et isoler les pannes
• Assurer une isolation électrique entre les segments du réseau afin d’atténuer les différences de potentiel de terre et les interférences électromagnétiques
• Mise en œuvre de topologies de réseau PROFIBUS redondantes (en anneau et en étoile) pour une fiabilité accrue du système
• Protection des réseaux PROFIBUS contre les surtensions provoquées par la foudre dans les installations extérieures ou exposées
• Déploiement de communications PROFIBUS dans des environnements soumis à un bruit électrique élevé ou à des conditions difficiles

Spécifications techniques

Connexions / Interfaces

Directives d’installation

1. Mise hors tension du système : Assurez-vous que toute l’alimentation du réseau PROFIBUS et des équipements associés est déconnectée avant l’installation ou la maintenance.
2. Montage : Fixez solidement l’OLM dans un coffret industriel approprié, généralement sur un rail DIN, en veillant à assurer une ventilation suffisante et un dégagement adéquat pour le cheminement des câbles.
3. Connexion à fibre optique : Connectez soigneusement les câbles à fibre optique aux prises BFOC. Assurez-vous que toutes les extrémités des fibres sont propres et exemptes de poussière ou de débris. Respectez le rayon de courbure minimal des câbles à fibre optique afin d’éviter les dommages et la perte de signal.
4. Connexion RS485 : Connectez le segment PROFIBUS RS485 à l’interface électrique. Veillez attentivement à respecter la polarité (lignes A et B) et assurez-vous que le blindage est correctement raccordé et mis à la terre afin de minimiser les interférences électromagnétiques.
5. Alimentation électrique : Connectez le module à l’alimentation spécifiée. Vérifiez que les valeurs nominales de tension et de courant correspondent aux exigences du système.
6. Mise à la terre : Assurez-vous que le module et les équipements associés sont correctement mis à la terre afin de garantir la sécurité électrique et de réduire les parasites.
7. Cheminement des câbles : Acheminez proprement et séparément, dans la mesure du possible, tous les câbles (alimentation, RS485, fibre optique) afin d’éviter les interférences. Fixez les câbles pour éviter toute contrainte sur les connecteurs.
8. Configuration du système : Après l’installation physique, configurez le réseau PROFIBUS et les paramètres de l’OLM selon les exigences de l’application, notamment l’adressage et les paramètres de diagnostic.
9. Surveillance diagnostique : Utilisez le contact de signalisation intégré et la sortie de mesure pour surveiller l’état et la qualité du signal des connexions à fibre optique lors de la mise en service et du fonctionnement.
