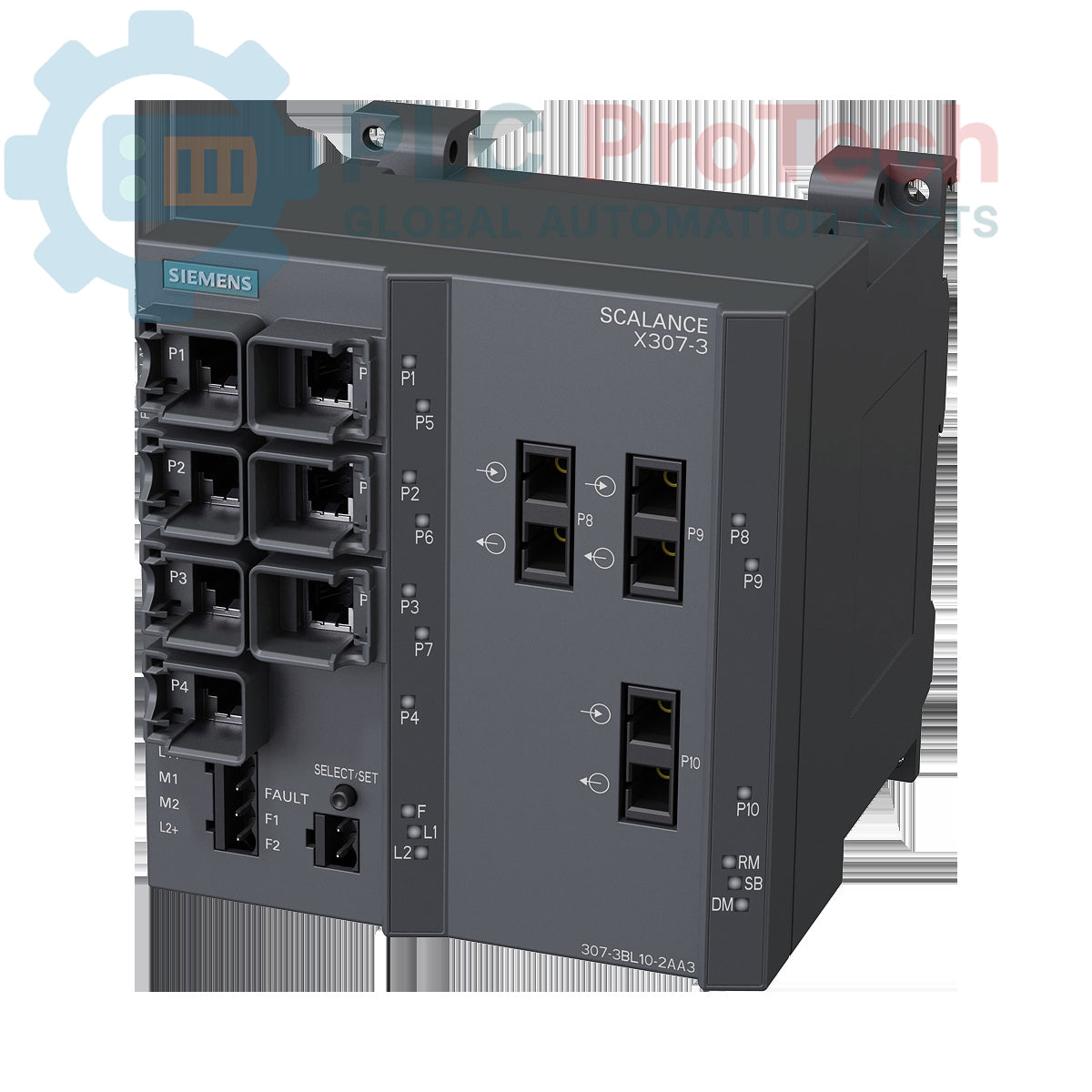

Siemens 6GK5307-3BL10-2AA3 SCALANCE X307-3 Commutateur Ethernet industriel géré

Description

Cet appareil est un Siemens 6GK5307-3BL10-2AA3, un commutateur Ethernet industriel géré de la série SCALANCE X307-3, conçu pour des applications réseau industrielles robustes. Il offre un total de 10 ports, comprenant 7 ports cuivre RJ45 10/100 Mbit/s et 3 ports fibre optique multimode (MM) SC 1000 Mbit/s. Ses principales caractéristiques incluent une gestion réseau intégrée, une fonctionnalité en tant qu’appareil PROFINET IO et un gestionnaire de redondance intégré pour améliorer la disponibilité du réseau. Le commutateur est équipé de diagnostics par LED et d’un contact de signalisation d’erreur pour la surveillance de l’état et la détection des pannes. Il prend en charge des fonctionnalités standard de bureau telles que RSTP, VLAN et IGMP, et comprend un C-PLUG pour la sauvegarde de la configuration et le remplacement rapide de l’appareil.

Caractéristiques

• Fonctionnalité de commutateur Industrial Ethernet (IE) Managed Plus.
• Combinaison de ports cuivre et fibre optique pour une conception réseau flexible.
• Gestionnaire de redondance intégré pour réseaux à haute disponibilité.
• Fonctionne comme un appareil PROFINET IO pour une intégration automatisée fluide.
• Prise en charge des protocoles RSTP, VLAN et IGMP.
• Diagnostic intégré via LED et contact de signalisation d’erreur.
• Comprend un C-PLUG pour le stockage des données de configuration.
• Équipé d’un bouton de sélection/configuration sur site.

Applications

• Réseaux et systèmes de contrôle sur site industriel.
• Communication de données au niveau machine et cellules d’automatisation.
• Intégration des appareils Ethernet dans les réseaux PROFINET.
• Mise en œuvre de topologies de réseau redondantes en anneau ou en étoile.
• Connexion de segments distants d’une installation via des liaisons à fibre optique.

Caractéristiques techniques

Directives d'installation

1. 1 Couper l'alimentation du système : Avant l'installation, déconnectez complètement et verrouillez toutes les sources d'alimentation de l'armoire ou du panneau de commande où le switch sera installé. Vérifiez l'absence de tension.
2. 2 Monter l'appareil : Montez solidement le switch SCALANCE sur un rail DIN standard de 35 mm à l'intérieur de l'armoire. Assurez-vous d'un dégagement suffisant pour la ventilation et le passage des câbles.
3. 3 Connecter la mise à la terre : Reliez la borne de terre fonctionnelle (FE) du switch au système de liaison équipotentielle de l'armoire à l'aide d'un conducteur à faible impédance pour assurer une mise à la terre correcte.
4. 4 Terminer les câbles réseau : Connectez les câbles réseau RJ45 et fibre optique SC aux ports correspondants. Assurez-vous que les connecteurs fibre optique sont propres avant l'insertion et respectez le rayon de courbure minimum pour tous les câbles.
5. 5 Connecter l'alimentation : Connectez l'alimentation DC spécifiée aux bornes d'entrée d'alimentation en respectant la polarité correcte. Utilisez des calibres de fil appropriés pour la charge et la distance.
6. 6 Mise sous tension et vérification du système : Après avoir confirmé que toutes les connexions sont sécurisées, retirez les dispositifs LOTO et rétablissez l'alimentation du système. Vérifiez que le switch s'allume et contrôlez les voyants LED pour un fonctionnement normal et l'activité du lien.
