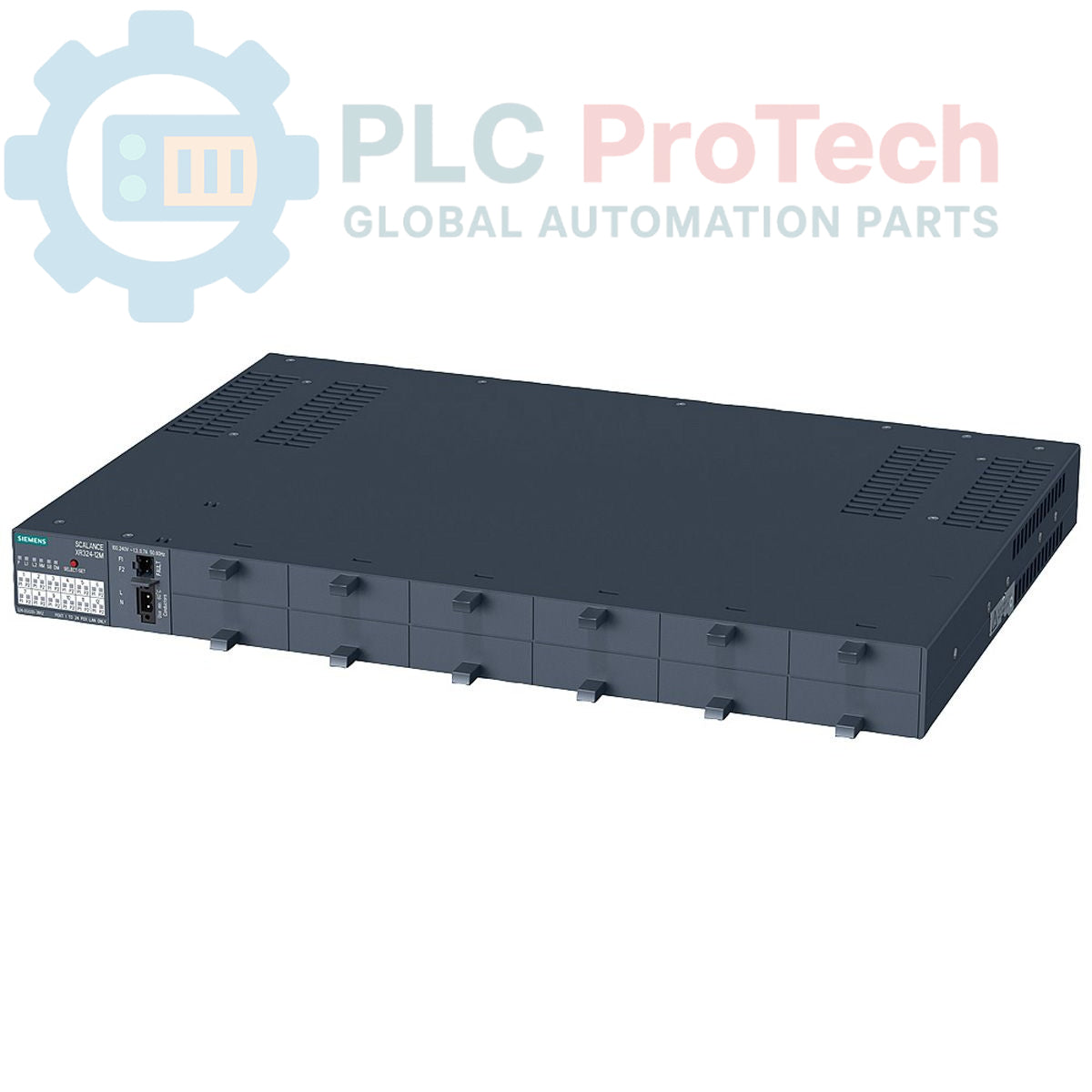

Siemens 6GK5324-0GG10-3AR2 SCALANCE XR324-12M Commutateur Ethernet industriel administrable

Description

Ce Siemens 6GK5324-0GG10-3AR2 est un commutateur Ethernet industriel administrable SCALANCE XR324-12M conçu pour les applications réseau à haute densité. L’appareil est logé dans un châssis standard montable en baie de 19 pouces, avec des ports en façade pour un accès simplifié dans les armoires de commande. Il dispose de 12 emplacements modulaires pour des modules média à deux ports, permettant des configurations flexibles de connexions électriques ou optiques à des débits de 100/1000 Mbit/s. En tant que périphérique PROFINET IO doté d’un gestionnaire de redondance intégré, il garantit une haute disponibilité et une intégration fluide dans les environnements d’automatisation industrielle. Le commutateur fonctionne avec une alimentation 230 V CA et comprend un C-PLUG pour faciliter le remplacement de l’appareil et la sauvegarde de la configuration.

Caractéristiques

• Fonctionnalité de commutateur Ethernet industriel (IE) administrable.
• Format standard montable en baie de 19 pouces.
• Prend en charge jusqu’à 12 modules média à deux ports pour les connexions électriques ou optiques.
• Fonctionne comme un périphérique PROFINET IO pour les réseaux d’automatisation.
• Gestionnaire de redondance intégré pour une fiabilité accrue du réseau.
• Prend en charge les fonctions bureautiques, notamment RSTP, VLAN et IGMP.
• Diagnostics par LED intégrés et contact de signalisation d’erreur pour la surveillance de l’état.
• Comprend un C-PLUG pour le stockage et le transfert de la configuration.

Applications

• Backbones de réseaux industriels à l’échelle de l’usine.
• Installations de baies de commande et de centres de données à haute densité.
• Réseaux d’automatisation nécessitant l’intégration de PROFINET.
• Systèmes exigeant une haute disponibilité du réseau et une grande flexibilité des supports.

Spécifications techniques

Directives d’installation

1. 1
   Mettre l’équipement hors tension : Avant l’installation, mettez complètement l’armoire de commande hors tension et vérifiez l’absence de tension. Respectez toutes les procédures LOTO propres au site.
2. 2
   Montage en rack : Fixez solidement le châssis du commutateur dans un rack industriel standard de 19 pouces en utilisant les quatre points de fixation afin d’assurer sa stabilité et une mise à la terre adéquate.
3. 3
   Raccorder l’alimentation : Raccordez l’alimentation 230 V CA aux bornes prévues à cet effet. Vérifiez que le câblage est correctement dimensionné et que les connexions sont serrées au couple spécifié.
4. 4
   Installer les modules média : Insérez les modules média électriques ou optiques à 2 ports requis dans les logements vides. Vérifiez que chaque module est complètement inséré et correctement fixé.
5. 5
   Connecter les câbles réseau : Raccordez les câbles réseau aux modules média installés. Respectez le rayon de courbure approprié et fixez les câbles afin d’éviter toute contrainte sur les connecteurs.
6. 6
   Vérification du système : Une fois toutes les connexions effectuées, retirez les dispositifs LOTO et remettez l’armoire sous tension. Vérifiez que les voyants d’alimentation et d’état situés sur le panneau avant du commutateur indiquent un fonctionnement normal.
