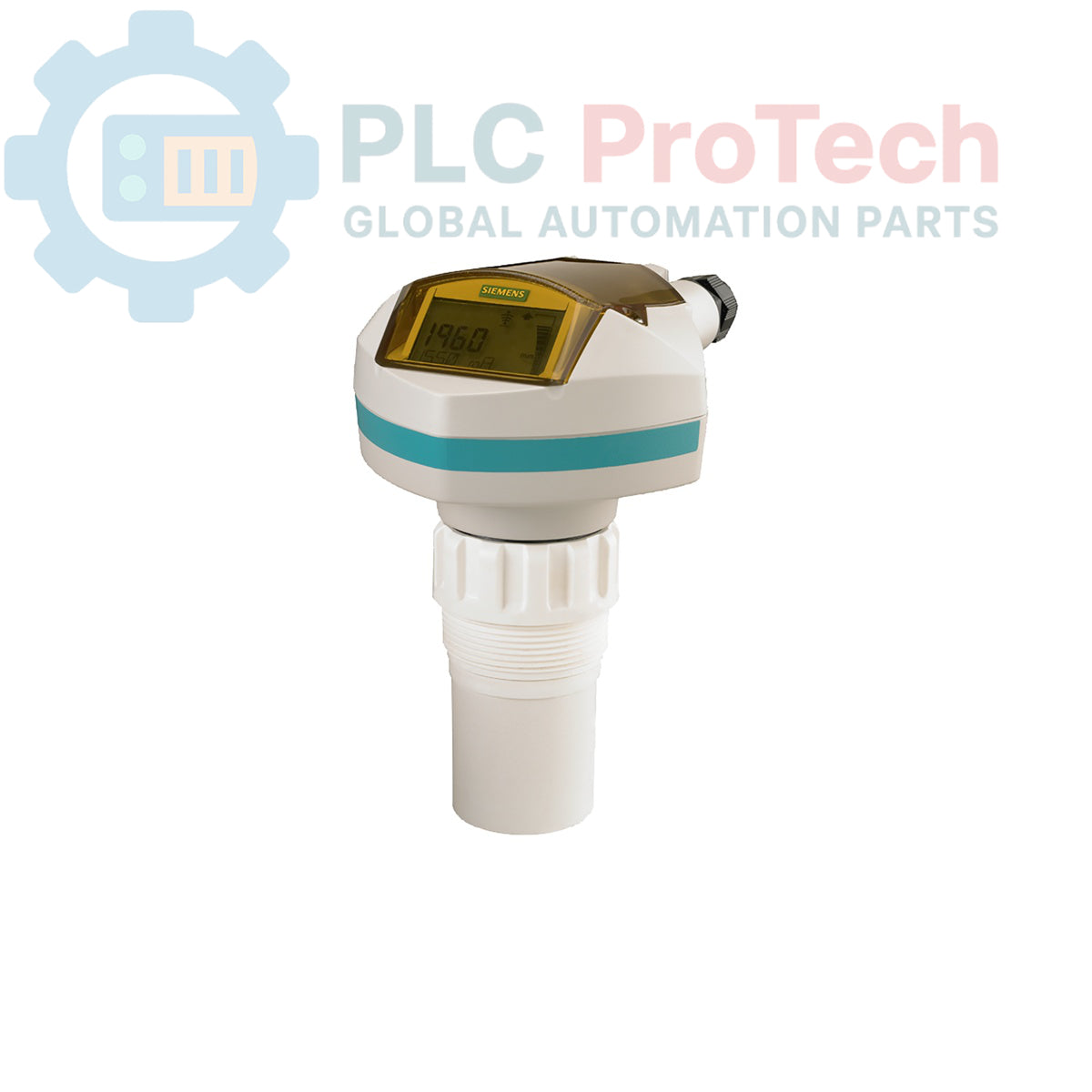

Siemens 7ML5221-1BC11 Transmetteur de niveau ultrasonique SITRANS Probe LU

Description

Le 7ML5221-1BC11 est un transmetteur de niveau ultrasonique SITRANS Probe LU, conçu pour surveiller en continu, sans contact, le niveau et le volume des liquides et des boues. Cet appareil offre une plage de mesure allant jusqu’à 6 mètres (20 pi) et utilise un algorithme avancé de traitement des échos afin de garantir des performances fiables dans divers environnements industriels. Équipé d’une sortie de communication 4-20 mA HART, il s’intègre facilement aux systèmes de contrôle existants et aux architectures de surveillance à distance. Le transmetteur est doté d’un transducteur durable en copolymère PVDF et d’un raccord de procédé G 2" (BSPP), ce qui le rend adapté à un large éventail de types de réservoirs et de conditions de procédé.

Caractéristiques

• Technologie : Mesure ultrasonique sans contact du niveau et du volume.
• Plage de mesure : Jusqu’à 6 mètres (20 pi).
• Sortie : 4-20 mA avec communication HART.
• Matériau du transducteur : Copolymère PVDF (résistant aux produits chimiques).
• Raccord de procédé : G 2" (BSPP), EN ISO 228-1.
• Boîtier : Plastique (PBT) avec 2 entrées de câble M20.
• Certifications : Usage général, FM, CSA, CE, C-TICK, KCC.

Applications

• Surveillance du niveau des liquides dans les réservoirs de stockage et les cuves de procédé.
• Mesure du niveau des boues dans les applications industrielles de traitement des déchets ou minières.
• Calcul du volume pour le stockage de produits chimiques.
• Surveillance des eaux usées et des réseaux de services publics.

Spécifications techniques

Directives d’installation

• Montage : Installez le transmetteur en position verticale, en veillant à ce que la face du transducteur soit dégagée de tout obstacle, tel que des agitateurs, des conduites de remplissage ou les parois du réservoir, susceptible de provoquer de faux échos.
• Environnement : Évitez d’installer l’appareil dans des zones soumises à de fortes turbulences ou à une formation excessive de mousse à la surface du liquide, car ces conditions peuvent entraver la propagation des ondes ultrasoniques.
• Câblage : Utilisez un câble blindé à paires torsadées pour la boucle 4-20 mA HART afin de prévenir les interférences électromagnétiques. Assurez-vous que tous les presse-étoupes sont correctement serrés afin de préserver l’intégrité du boîtier.
• Configuration : Utilisez le protocole HART pour configurer des paramètres tels que les dimensions du réservoir, le type de matériau et les constantes d’amortissement lors de la mise en service initiale.
• Maintenance : Inspectez régulièrement la face du transducteur afin de détecter toute accumulation de dépôts ; nettoyez-la avec des matériaux non abrasifs pour garantir la précision du signal.
