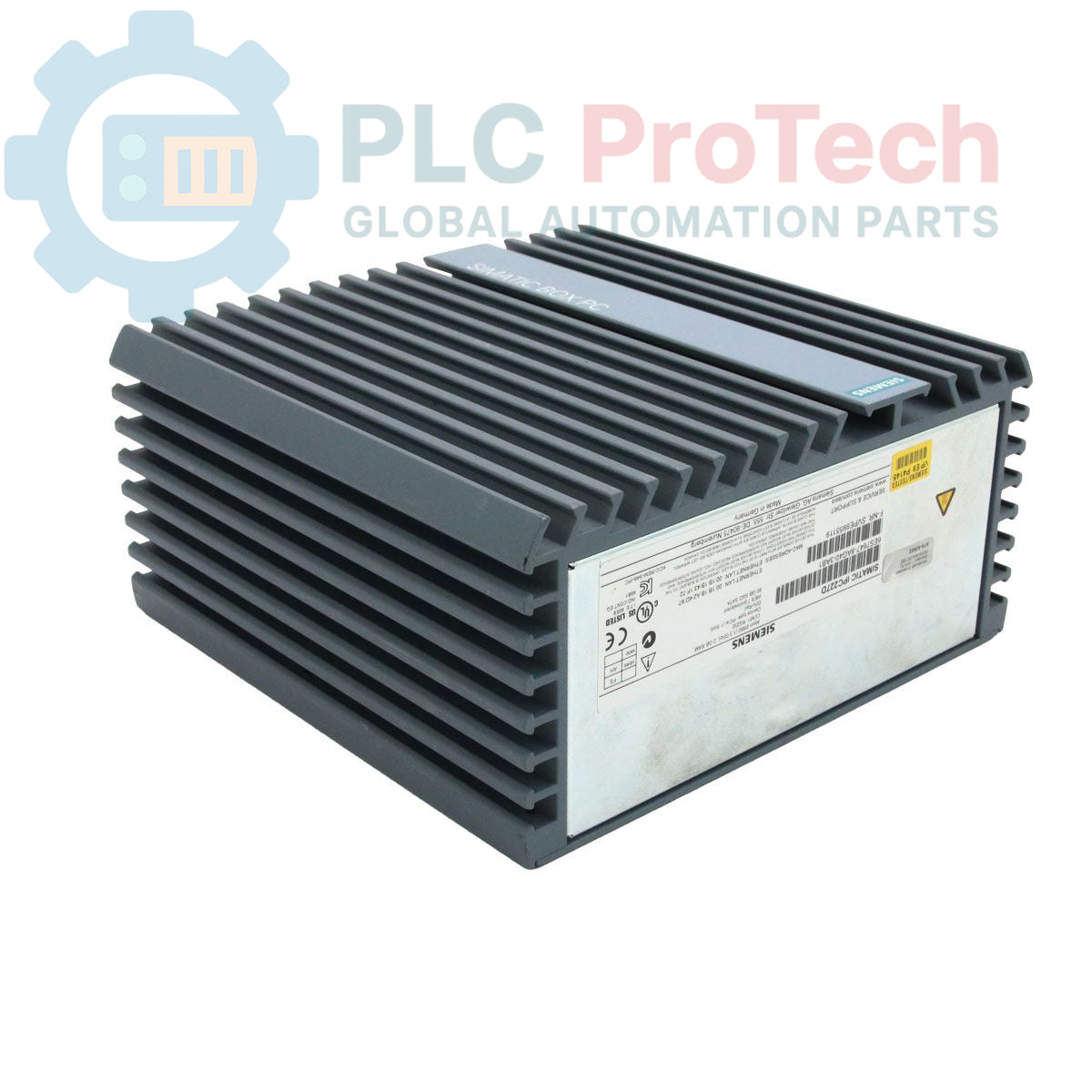

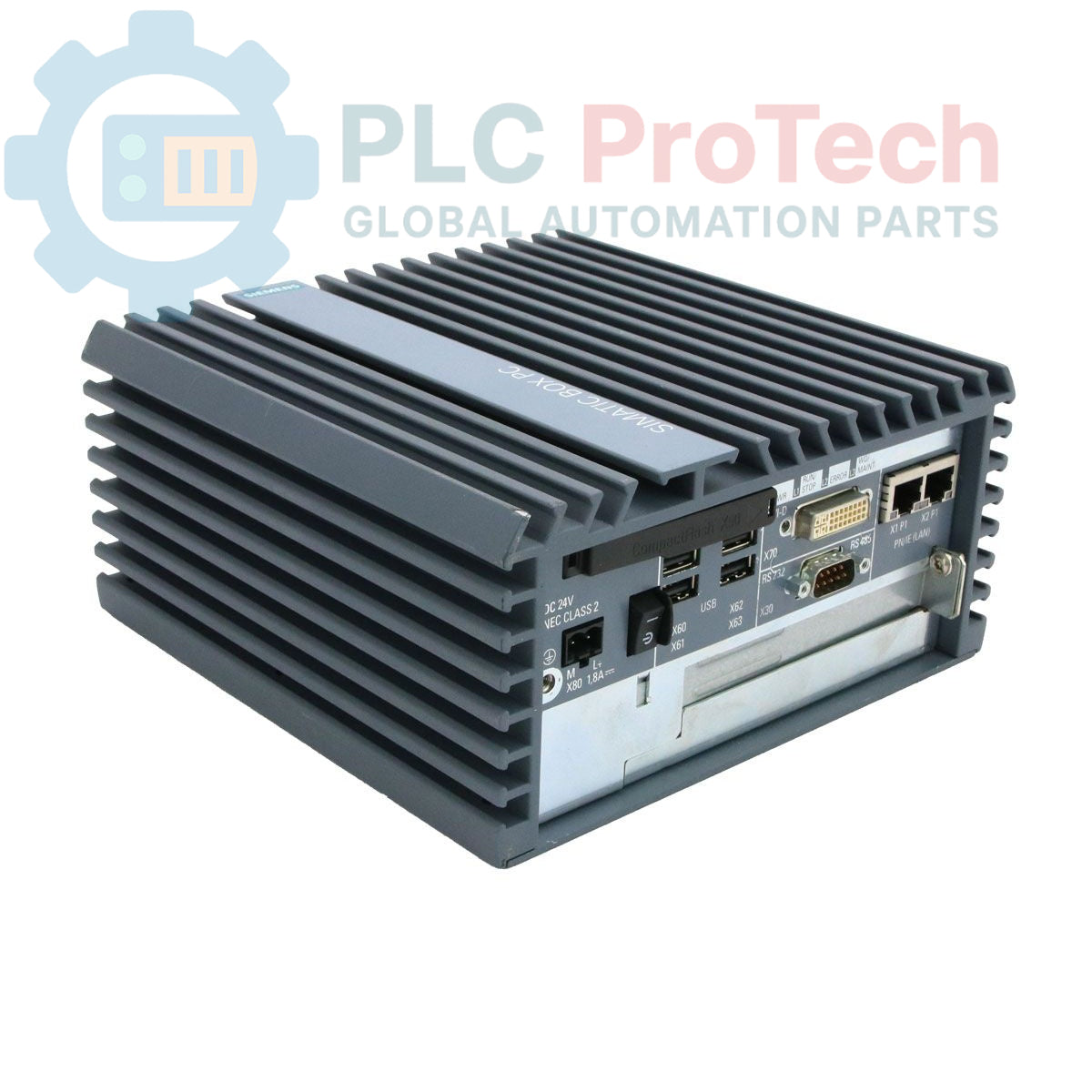

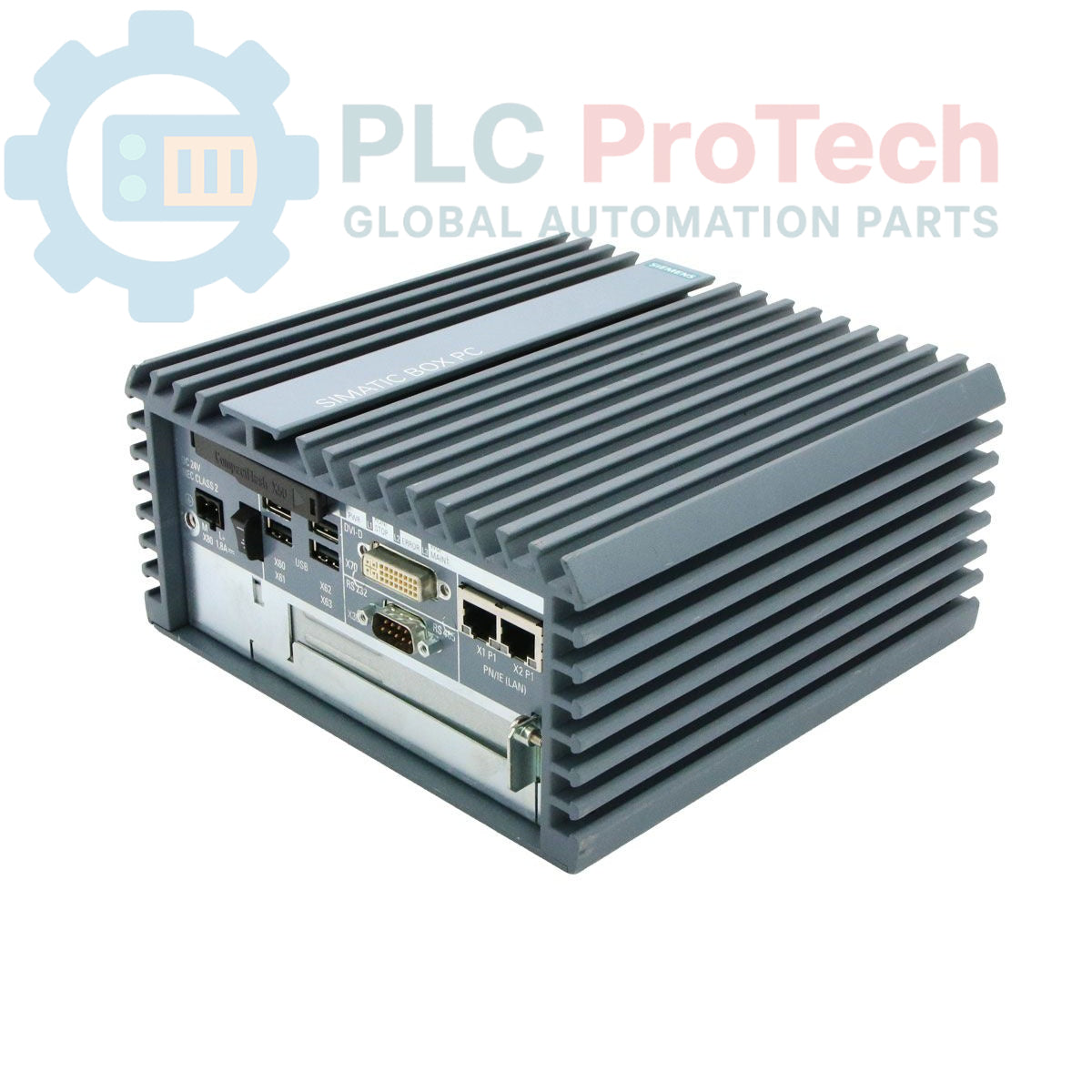

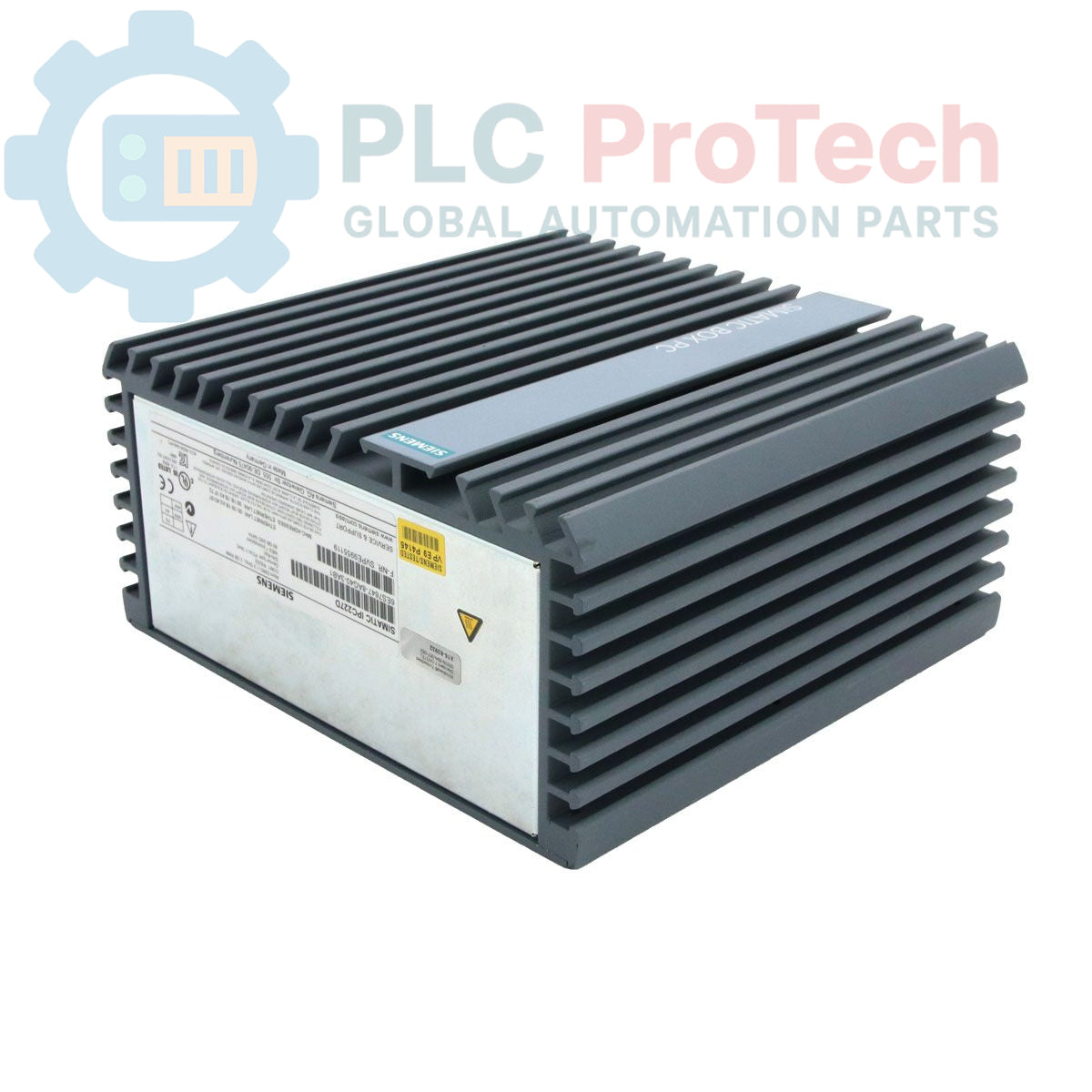

Siemens PC Nanobox SIMATIC IPC277D 6ES7647-8AG40-3AB1

Description

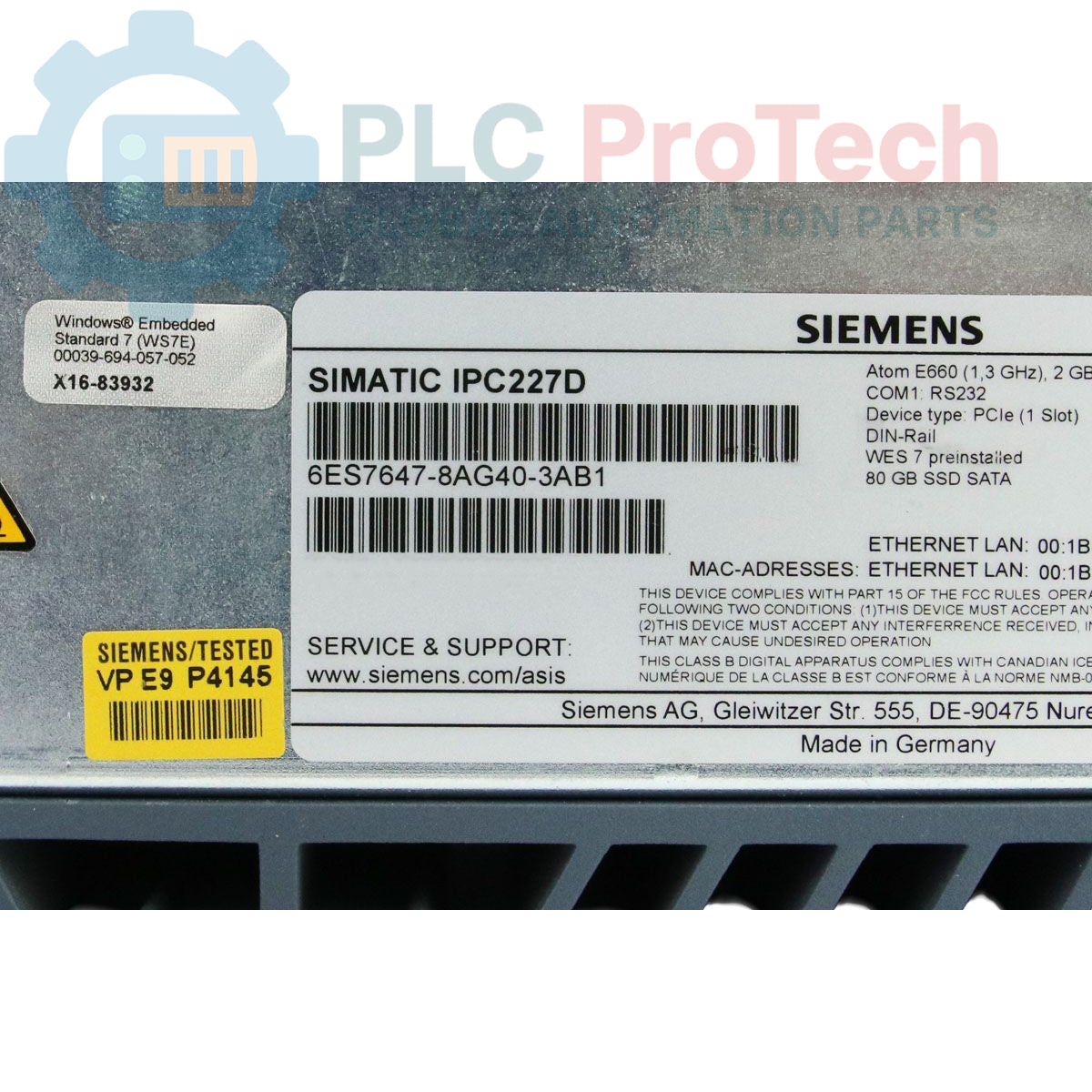

Il s'agit d'un Nanobox PC Siemens SIMATIC IPC277D, modèle 6ES7647-8AG40-3AB1, conçu pour des applications informatiques industrielles embarquées sans maintenance. Il est équipé d'un processeur Intel ATOM E660 (1,3 GHz), de 2 Go de RAM et d'un disque SSD SATA de 80 Go pour des performances fiables dans des environnements exigeants. L'unité fonctionne avec une alimentation industrielle 24 V DC et offre une connectivité étendue via deux ports Ethernet Gigabit, USB 2.0 et une interface série. Cette configuration est fournie avec Windows Embedded Standard 7 SP1 et ne comprend pas de logiciel SIMATIC préinstallé.

Caractéristiques

• Processeur Intel ATOM E660 fonctionnant à 1,3 GHz.
• 2 Go de mémoire système installée (RAM).
• Disque SSD SATA de 80 Go pour le stockage.

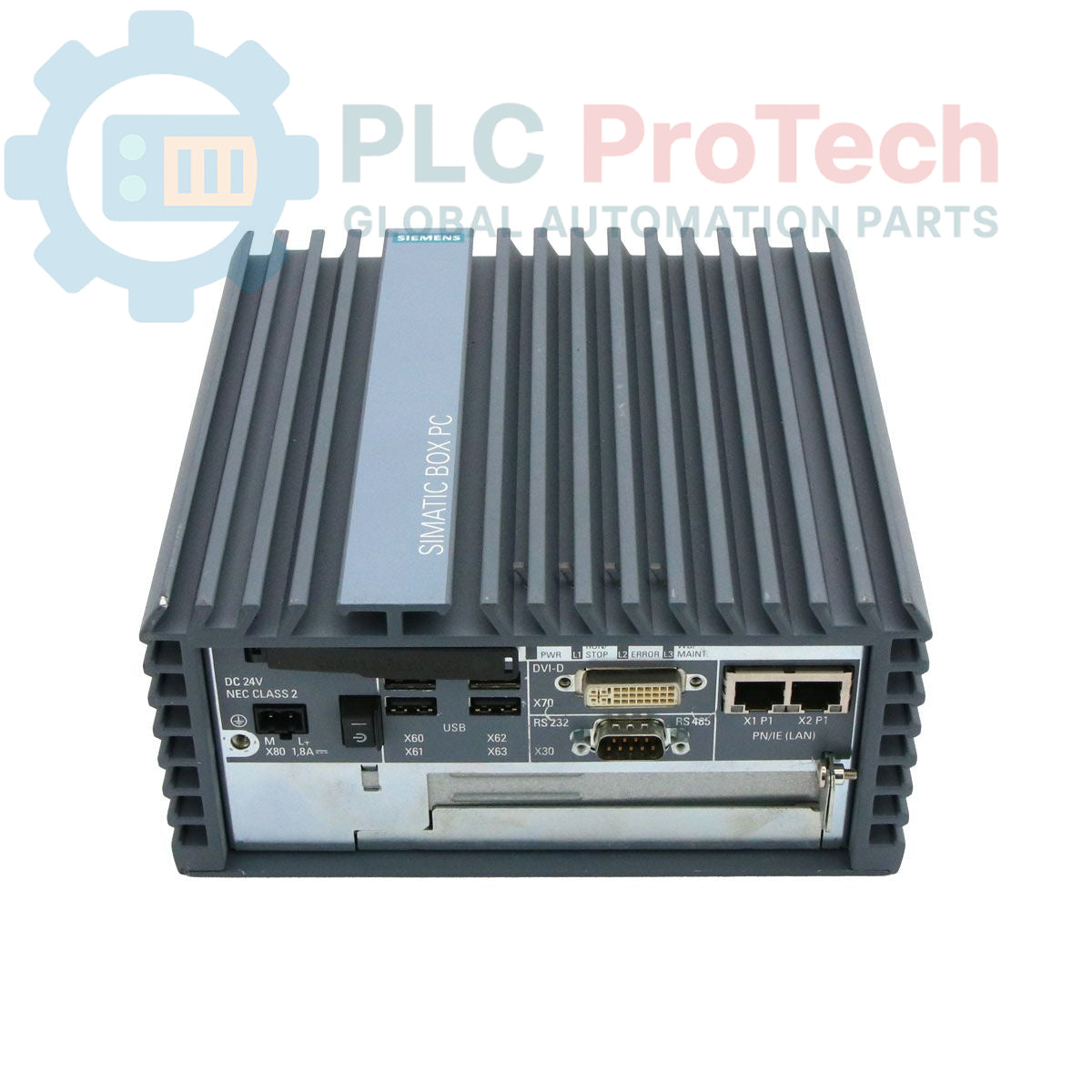

• Deux ports Ethernet RJ45 10/100/1000 Mbps pour connectivité réseau.
• Une interface graphique DVI-D pour sortie d'affichage.
• Quatre ports USB 2.0 à courant élevé.
• Un port série RS232 (COM1).
• Emplacement CompactFlash intégré pour stockage amovible.
• Un emplacement PCIe pour extension matérielle.
• Conçu pour un montage standard sur rail DIN.

Applications

• Systèmes de contrôle machine et acquisition de données.
• Visualisation des processus (IHM) et clients SCADA.
• Passerelles industrielles et convertisseurs de protocoles de communication.
• Automatisation embarquée et logique de contrôle.
• Systèmes logistiques et de manutention.

Spécifications techniques

Directives d'installation

1. 1 Montez solidement le Nanobox PC sur un rail DIN standard de 35 mm dans un boîtier industriel approprié qui offre une protection contre les facteurs environnementaux.
2. 2 Connectez un conducteur de terre de protection (PE) dédié à la borne de mise à la terre désignée sur le châssis pour garantir la sécurité électrique et l'immunité aux interférences.
3. 3 Connectez l'alimentation 24 V DC aux bornes d'entrée d'alimentation. Vérifiez la polarité correcte (+/-) avant de mettre sous tension le circuit pour éviter d'endommager l'appareil.
4. 4 Terminez toutes les connexions nécessaires de communication et d'E/S, y compris Ethernet, USB, DVI-D et les connexions série. Assurez-vous que tous les connecteurs sont bien insérés et sécurisés.
5. 5 Assurez-vous de maintenir un dégagement de ventilation adéquat autour du châssis du PC pour une dissipation thermique correcte. Ne bloquez aucune ouverture de ventilation.
