Fabricant : Siemens
N° de produit : 6ES7403-1TA11-0AA0
Pays d'origine :Allemagne
Type de produit : Rack d’extension / Châssis
Code-barres : 85369095
Paiement : Virement bancaire, Western Union
Poids : 4100g
Dimensions : 48,25 cm × 2,75 cm × 29,00 cm
Port d'expédition : Xiamen
Garantie : 12 mois

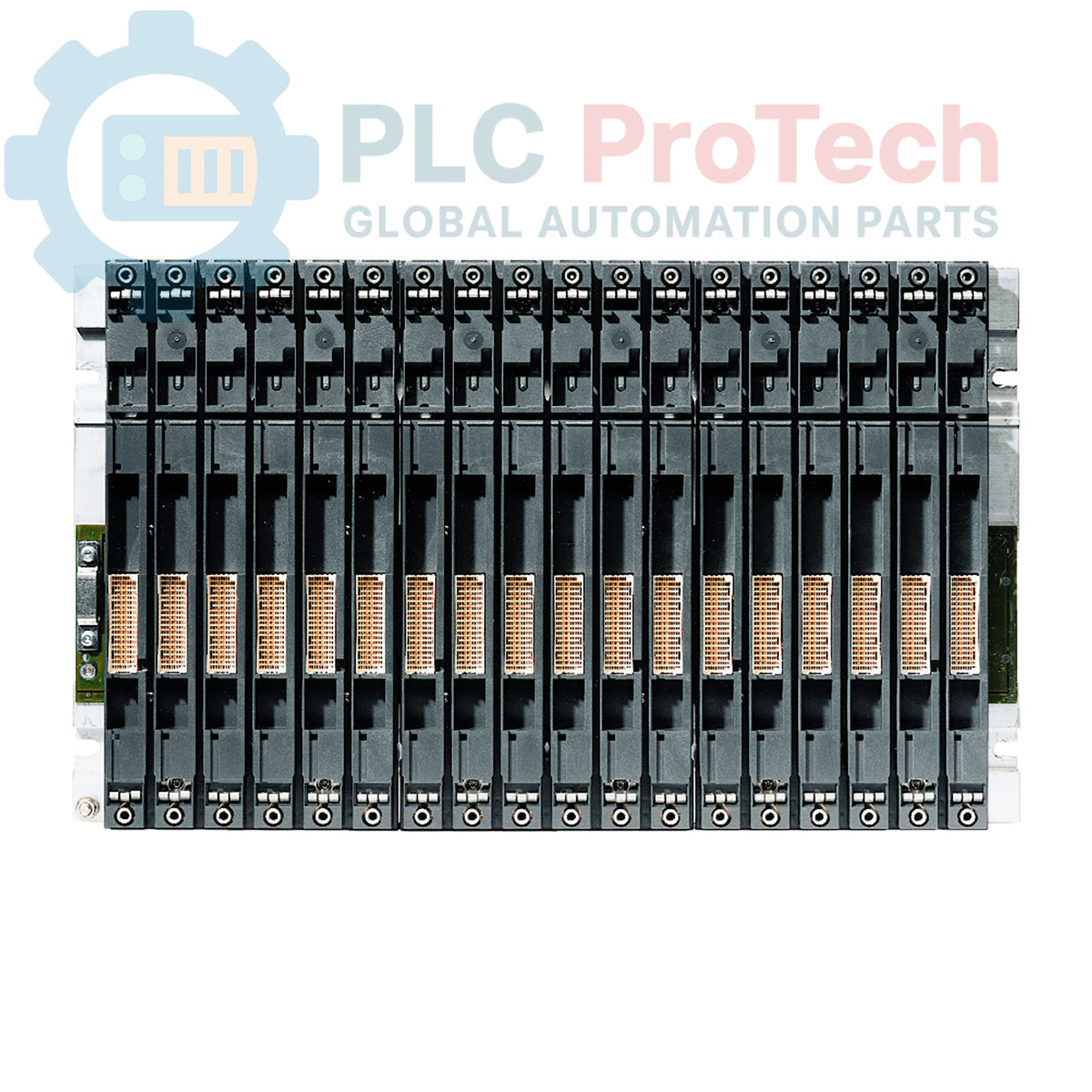

Le 6ES7403-1TA11-0AA0 (6ES74031TA110AA0) est un châssis d’extension ER1 robuste, conçu pour le système d’automatisation SIMATIC S7-400. Ce châssis à 18 emplacements fournit la structure physique et la communication sur fond de panier nécessaires pour augmenter la capacité d’E/S d’un automate S7-400. Conçu pour offrir une durabilité maximale, le modèle ER1 est spécialement utilisé à des fins d’« extension », lorsque des modules d’E/S locaux ou décentralisés sont nécessaires, mais que certaines fonctions de traitement central, telles que le multicalcul, ne sont pas utilisées dans ce châssis spécifique. Il constitue l’épine dorsale des configurations d’E/S haute densité dans les grandes installations industrielles.
| Caractéristique | Données techniques |
| Fabricant | Siemens |
| Numéro de modèle | 6ES7403-1TA11-0AA0 |
| Famille de produits | SIMATIC S7-400 |
| Type de châssis | ER1 (châssis d’extension) |
| Nombre d’emplacements | 18 emplacements |
| Logique de bus | Prise en charge du P-Bus (bus périphérique) uniquement |
| Communication | Nécessite un module d’interface IM 461 pour la connexion |
| Matériau | Construction en aluminium et acier |
| Dimensions (l x H x P) | 482,5 mm x 290 mm x 27,5 mm (largeur standard de 19 pouces) |
| Poids | Environ 3,0 kg |
| Compatibilité de l’alimentation | Prend en charge les modules PS 405/407 du S7-400 |
| Montage | Montage en armoire / sur rack de 19 pouces |
Le 6ES7403-1TA11-0AA0 est conçu pour l’extension des modules périphériques (modules de signaux, modules de fonction et processeurs de communication). Il dispose d’un fond de panier « P-Bus », qui permet l’échange à grande vitesse des données d’E/S. Toutefois, contrairement à la série UR (châssis universels), l’ER1 ne prend pas en charge le « K-Bus » (bus de communication), ce qui signifie qu’il ne peut pas accueillir certains modules de communication ni certains processeurs nécessitant une communication interprocesseurs. Sa capacité de 18 emplacements en fait l’un des châssis d’extension les plus grands disponibles, idéal pour les armoires centralisées gérant des centaines de points d’E/S.
Quelle est la principale différence entre les châssis ER1 et UR1 ?
L’ER1 (6ES7403-1TA11-0AA0) prend uniquement en charge le P-Bus (bus périphérique) et est destiné exclusivement à l’extension des E/S. L’UR1 (châssis universel) prend en charge à la fois le P-Bus et le K-Bus, ce qui lui permet d’accueillir des processeurs et des processeurs de communication plus complexes.
Comment connecter ce châssis à l’automate central ?
Pour relier l’ ER1 à un châssis S7-400 central, vous devez installer un module d’interface IM 461 dans l’ER1 et le connecter, à l’aide d’un câble spécialisé, à un module IM 460 situé dans le châssis central.
