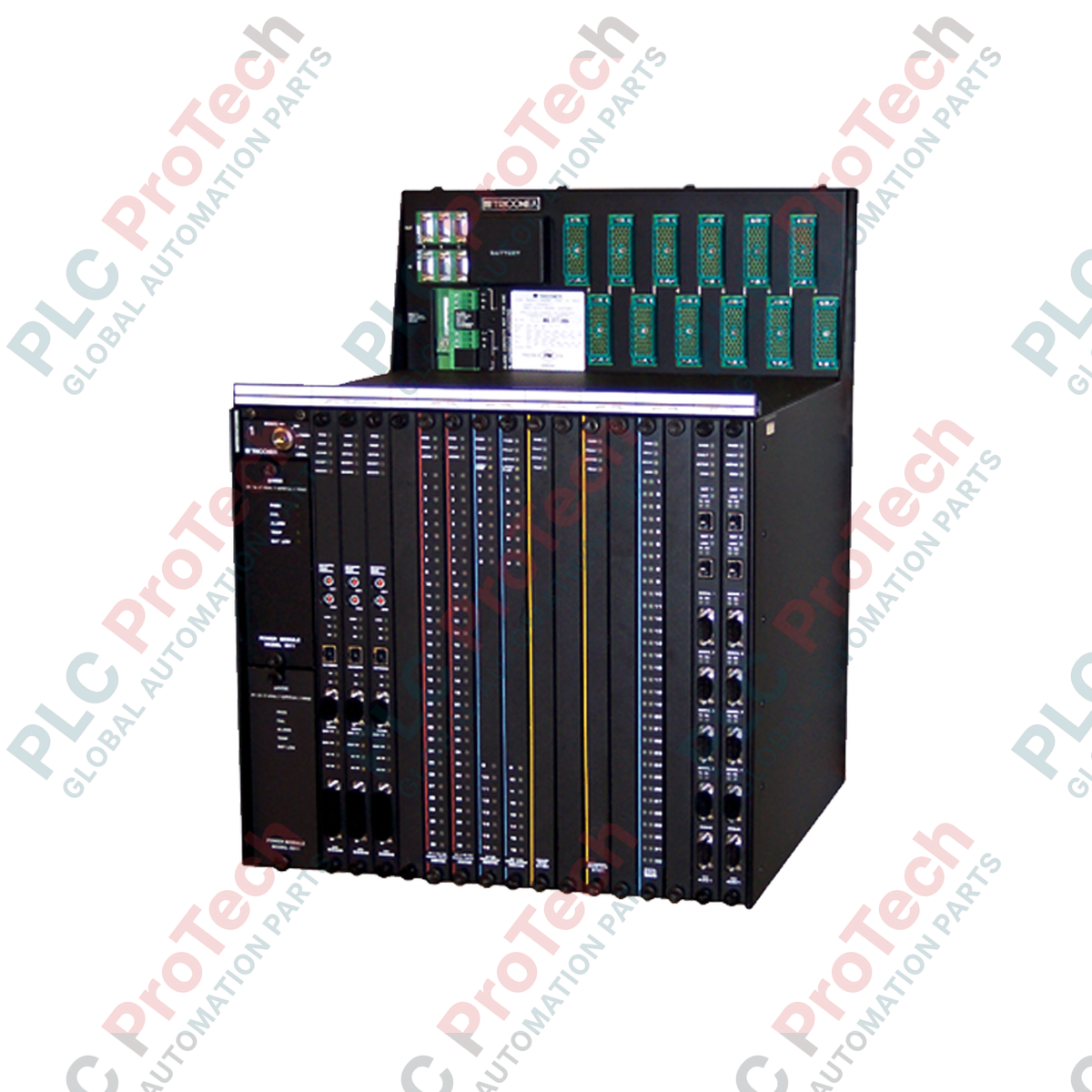

Le 8110 (8110) sert de composant structurel fondamental aux systèmes Tricon v9 et v10 à redondance modulaire triple (TMR). En tant que Châssis principal haute densité, le Triconex 8110 abrite les processeurs principaux essentiels, Modules de communication, et les modules d’E/S haute densité nécessaires aux fonctions instrumentées de sécurité. Spécialement conçu pour les secteurs critiques tels que le raffinage du pétrole, le traitement chimique, et la production d’énergie nucléaire, ce châssis fournit le fond de panier haut débit nécessaire à la détection des pannes en moins d’une milliseconde. En intégrant des rails d’alimentation redondants et des voies de signal robustes, le 8110 élimine les points uniques de défaillance au niveau matériel, réduisant considérablement les arrêts imprévus de l’usine et garantissant la disponibilité continue du processus.

Architecture matérielle et redondance

Le Triconex 8110 l’architecture repose sur le principe de la tolérance aux pannes mise en œuvre au niveau matériel. Le fond de panier utilise une conception Tri-Bus brevetée, offrant trois voies de communication indépendantes entre les modules.

• Fond de panier TMR : Chaque emplacement du 8110 est câblé à trois bus internes distincts, permettant aux processeurs principaux de voter simultanément sur les données des modules d’E/S.

• Distribution de l’alimentation : Le châssis est doté de barres omnibus d’alimentation à double redondance. Lorsqu’il est associé à des modules d’alimentation redondants (généralement le 8310, 8311, ou 8312), le 8110 garantit qu’une défaillance de l’alimentation ou un court-circuit sur un rail n’interrompra pas la logique du système.

• Densité des modules : Optimisé pour les salles de contrôle à espace restreint, cette version « haute densité » maximise le nombre d’emplacements disponibles pour les E/S et les modules de communication spécialisés, tout en maintenant la gestion thermique stricte requise pour les certifications SIL 3.

Spécifications techniques

FAQ techniques

Le châssis 8110 prend-il en charge le remplacement à chaud des modules ?Oui, le fond de panier 8110 est conçu pour la maintenance en ligne. Tous les modules insérés dans le Triconex 8110 peuvent être remplacés lorsque le système est sous tension et en charge, sans interrompre les fonctions de sécurité du processus.

Quels modules d'alimentation sont compatibles avec ce châssis principal haute densité ?Le 8110 est généralement équipé de modules d'alimentation 8310 (120 VAC/VDC), 8311 (24 VDC) ou 8312 (230 VAC). Il nécessite deux modules d'alimentation pour assurer une redondance complète.

Comment résoudre une « alarme de châssis » sur le 8110 ?Les alarmes de châssis sont généralement déclenchées par des chutes de tension sur l'un des rails d'alimentation ou par une défaillance du bus d'E/S. Vérifiez les voyants de diagnostic des modules d'alimentation et des processeurs principaux (MP) afin d'identifier la branche du Tri-Bus affectée.

Guide d'installation et d'ingénierie de terrain

• Gestion thermique et circulation de l'air : Le 8110 est une unité haute densité qui génère une chaleur importante lorsqu'elle est entièrement équipée. Prévoyez un dégagement vertical minimal de 15 cm (6 pouces) au-dessus et au-dessous du châssis pour permettre une convection naturelle ou un refroidissement assisté par ventilateur. Un fonctionnement au-dessus de 60 deg C accélérera le vieillissement des composants et pourrait annuler les certifications de sécurité.

• Protocole de mise à la terre : Connectez la terre de protection et la terre fonctionnelle du châssis à une barre omnibus en cuivre à faible impédance. Utilisez un câble de calibre 10 AWG (6 mm2) ou plus gros afin de garantir que les interférences électromagnétiques (EMI) sont correctement dérivées du fond de panier TMR sensible.

• Couple de serrage pour le montage : Lors de l'installation du 8110 dans une baie standard de 19 pouces, utilisez des boulons à haute résistance à la traction et serrez à 5.5 Nm. Étant donné le poids de 24.5 kg, assurez-vous que les éléments structurels de la baie sont prévus pour supporter la charge statique d'un châssis entièrement équipé, qui peut dépasser 40 kg.

Avantages pour les environnements critiques

• Résistance aux vibrations extrêmes : Le 8110 est testé pour résister aux vibrations sismiques et mécaniques présentes dans les environnements industriels lourds, garantissant que les connexions entre les modules et le fond de panier restent étanches aux gaz et conductrices.

• Protection contre la corrosion : Le circuit imprimé du fond de panier utilise un revêtement de protection de haute qualité pour résister aux vapeurs chimiques et à l'humidité, empêchant la croissance dendritique et les courts-circuits dans les environnements difficiles des raffineries.

• Prise en charge du cycle de vie à long terme : En tant que composant central de l'écosystème Triconex, le 8110 assure la compatibilité descendante avec les anciens modules v9, permettant aux utilisateurs d'échelonner la migration de leur système sans remplacer le câblage de terrain existant.
