TSXPBSCA100 Câble Profibus DP Schneider Electric Modicon Quantum 100m

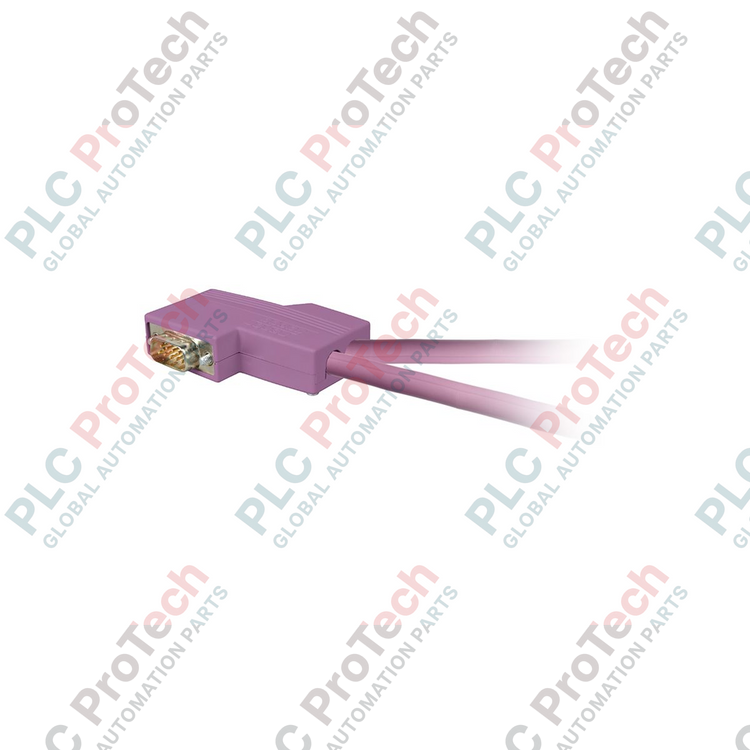

Présentation du produit

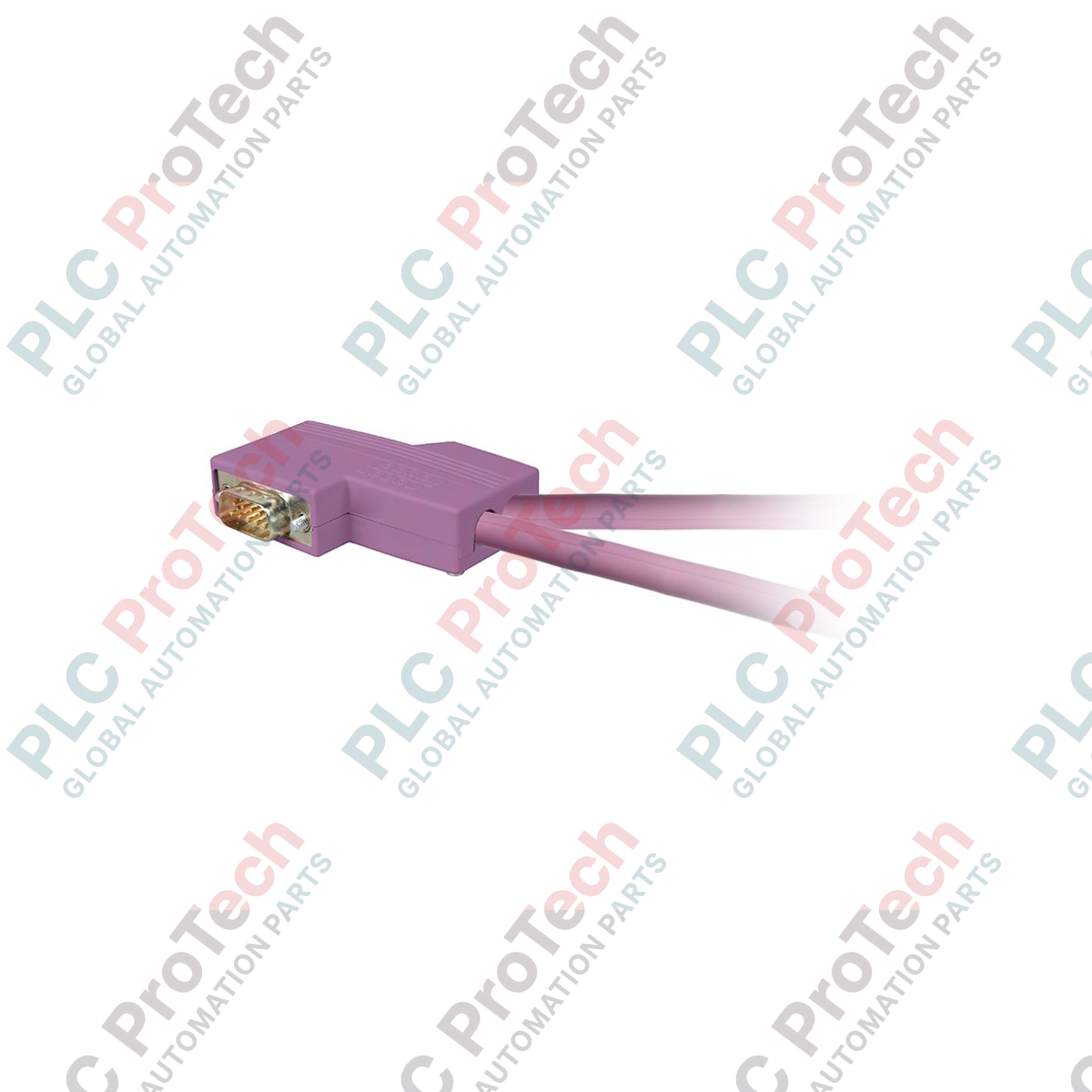

Le TSXPBSCA100 (TSXPBSCA100) est un câble de communication Profibus DP haut de gamme conçu pour la transmission de données à grande vitesse au sein des plateformes d’automatisation Schneider Electric Modicon Quantum et Premium. Cette bobine de câble en vrac de 100 m (328 pi) est spécialement conçue pour assurer une connectivité fiable entre les modules maîtres/esclaves Profibus et les appareils de terrain dans les architectures d’E/S distribuées. Largement utilisé dans de grands secteurs industriels tels que le traitement de l’eau et des eaux usées, l’assemblage automobile et la transformation chimique, le TSXPBSCA100 assure une communication à faible latence sur de longues distances. Son blindage de qualité industrielle est essentiel pour préserver l’intégrité du signal dans les environnements fortement exposés aux interférences électromagnétiques (IEM), empêchant efficacement la perte de paquets de données et réduisant au minimum les temps d’arrêt liés au réseau.

Configuration technique

Le TSXPBSCA100 est un câble coaxial double spécialisé basé sur la norme RS-485, optimisé pour le protocole Profibus DP (périphérie décentralisée). Son architecture interne comprend des conducteurs en cuivre haute pureté protégés par un blindage tressé haute densité et une feuille métallique, offrant une double protection contre les parasites haute fréquence et les transitoires électriques. La gaine extérieure est composée d’un matériau durable et ignifuge capable de résister aux contraintes des chemins de câbles et conduits industriels. Ce câble est conçu pour être utilisé avec des connecteurs Profibus D-Sub standard à 9 broches et prend en charge des vitesses de transmission allant jusqu’à 12 Mbps. Sa longueur de 100 m offre la flexibilité nécessaire aux installations étendues, permettant de positionner stratégiquement les points d’E/S déportées sans recourir fréquemment à des répéteurs.

Spécifications techniques

FAQ techniques

Le câble TSXPBSCA100 peut-il être utilisé à la fois pour Profibus DP et Profibus PA ?

Ce câble est spécifiquement optimisé pour Profibus DP (RS-485). Bien que la couche physique de Profibus PA soit différente (bus Manchester alimenté), le TSXPBSCA100 est la référence pour la communication DP à grande vitesse entre les automates programmables et des appareils tels que les variateurs de vitesse ou les E/S déportées.

Est-il nécessaire d’utiliser des connecteurs spécifiques avec cette bobine de 100 m ?

Oui, pour garantir une fiabilité industrielle, il est recommandé d’utiliser des connecteurs Schneider Electric 490NAE91102 ou des connecteurs Profibus équivalents. Ces connecteurs intègrent les résistances de terminaison nécessaires aux extrémités physiques du segment de réseau.

Quelle est la longueur maximale de segment prise en charge par ce câble à 1,5 Mbps ?

Selon les normes Profibus, un segment unique utilisant ce type de câble haute qualité peut atteindre jusqu’à 200 m à 1,5 Mbps. Pour la vitesse maximale de 12 Mbps, la longueur du segment ne doit généralement pas dépasser 100 m sans répéteur.

Guide d’ingénierie et d’installation

• Rayon de courbure minimal : Lors de l’installation, respectez strictement un rayon de courbure minimal d’au moins 75 mm. Le fait de plier ou de courber excessivement le TSXPBSCA100 peut déformer la géométrie interne du diélectrique et du blindage, entraînant des désadaptations d’impédance et des réflexions du signal susceptibles de provoquer des erreurs intermittentes sur le bus.

• Continuité du blindage : Lors de la dénudation du câble pour le montage du connecteur, veillez à ce que le blindage tressé soit en contact à 360 degrés avec le boîtier métallique du connecteur Profibus. Cela garantit une liaison continue vers la terre pour les parasites induits, ce qui est essentiel pour les débits de données élevés de 12 Mbps.

• Séparation des câbles d’alimentation : Pour éviter le couplage inductif, maintenez une distance minimale de 20 cm entre le TSXPBSCA100 et les câbles d’alimentation CA (au-dessus de 230 V). Si le câble de communication doit croiser un câble d’alimentation, veillez à ce qu’il le fasse à un angle de 90 degrés.

• Vérification de la terminaison : Vérifiez toujours que les interrupteurs de terminaison des connecteurs situés sur le premier et le dernier nœud physique du segment de 100 m sont réglés sur la position « ON ». Les nœuds intermédiaires doivent avoir leur interrupteur de terminaison réglé sur « OFF » afin d’éviter l’atténuation du signal.
