Fabricant : Weidmuller
N° de produit : PRO ECO 960W 24V 40A
Pays d'origine :Allemagne
Type de produit : Alimentations pour rail DIN
Paiement : Virement bancaire, Western Union
Poids : 2000g
Dimensions : 160 mm x 125 mm x 120 mm
Port d'expédition : Xiamen
Garantie : 12 mois

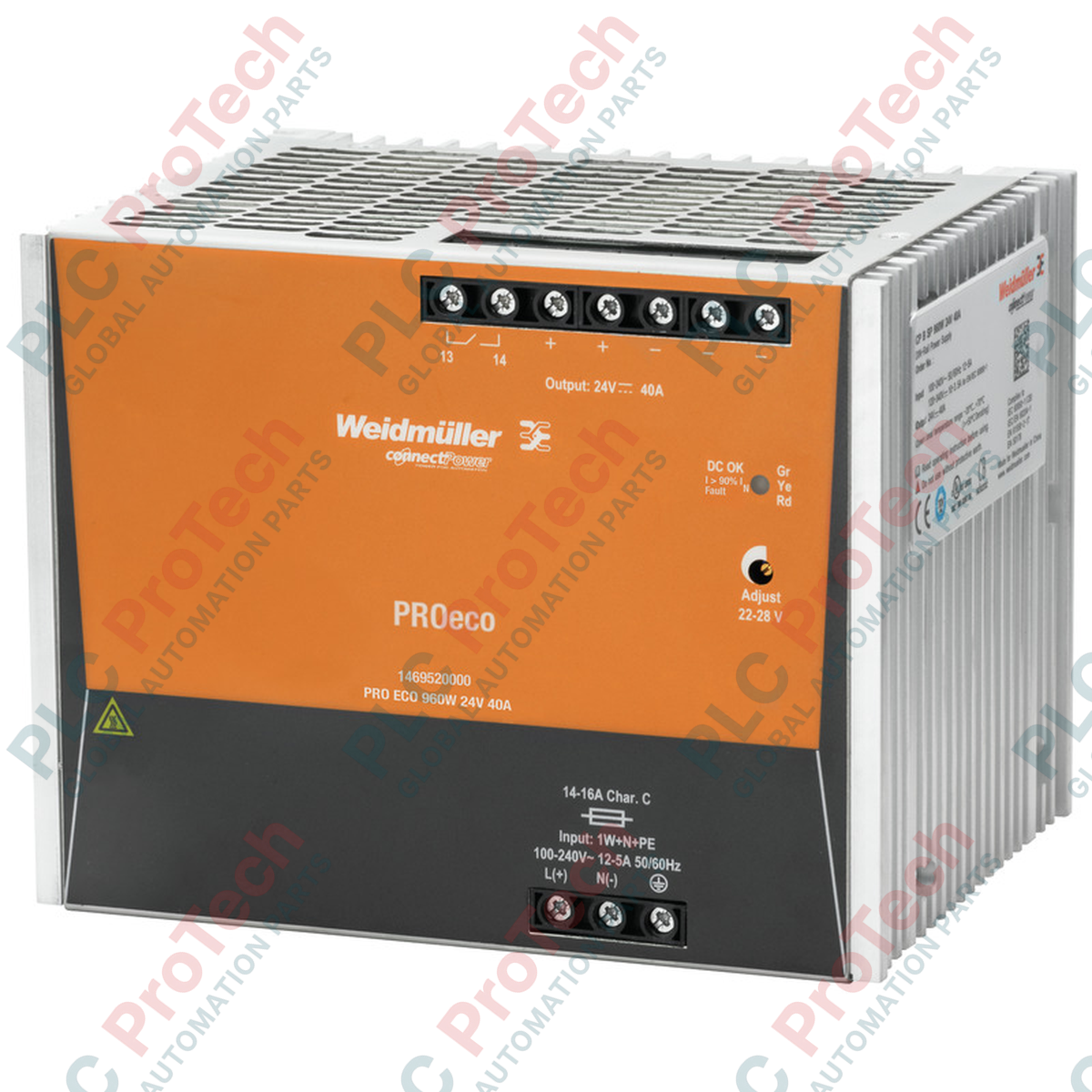

Conçue pour la distribution de courant continu de grande capacité dans les environnements industriels exigeants, l’alimentation à découpage Weidmuller 1469520000 (modèle : PRO ECO 960 W 24 V 40 A) fournit une sortie régulée de 24 V CC jusqu’à 40 A. Ce module robuste, montable sur rail DIN, associe un format compact à un rendement de 93 %, minimisant la charge thermique à l’intérieur des armoires de commande et garantissant une alimentation stable des API, des IHM et des actionneurs de terrain.
| Référence de commande | Désignation | GTIN / EAN | Quantité standard par emballage |
|---|---|---|---|
| 1469520000 | PRO ECO 960 W 24 V 40 A | 4050118275704 | 1 pièce |
| Fabricant | Weidmuller |
| Série | PROeco |
| Tension de sortie nominale | 24 V CC ± 1 % (réglable de 22 à 28 V CC via un potentiomètre) |
| Courant de sortie continu | 40 A à 50 °C / 24 A à 70 °C |
| Puissance de sortie | 960 W |
| Plage de tension d’entrée CA | De 85 à 264 V CA (déclassement requis en dessous de 100 V CA) |
| Plage de tension d’entrée CC | De 80 à 370 V CC (déclassement requis en dessous de 120 V CC) |
| Consommation de courant CA | 4,6 A à 230 V CA / 9,9 A à 110 V CA |
| Plage de fréquences CA | 47 à 63 Hz |
| Courant d’appel | 5 A max. |
| Rendement | 93% |
| Puissance dissipée (à vide / nominale) | 8 W (à vide) / 85 W (charge nominale) |
| Système de raccordement | Raccordement à vis |
| Version du boîtier | Métal, résistant à la corrosion |
| Température de fonctionnement | De -25 °C à 70 °C |
| Température de stockage | De -40 °C à 85 °C |
| Dimensions (L x H x P) | 160 mm x 125 mm x 120 mm |
| Poids net | 3190 g |
| Poids d’expédition (calculé) | 3,5 kg |
| Couleur de la LED | État / seuil | Signification opérationnelle |
|---|---|---|
| Vert | Uoutput > 21,6 V CC | Fonctionnement normal ; tension de sortie dans les limites acceptables. |
| Jaune | Ioutput > 90 % IRated typ. | Avertissement de charge élevée ; le courant de sortie approche de la capacité maximale. |
| Rouge | Uoutput < 20,4 V CC | Condition de défaut ; surcharge, surchauffe, court-circuit ou basse tension. |
La série PROeco est conçue comme une alternative très compacte et économique aux séries haut de gamme PROmax et PROtop de Weidmuller. Lors du remplacement d’anciennes alimentations de 40 A, vérifiez l’encombrement de 160 mm de largeur sur le rail TS 35, car les appareils haute puissance nécessitent un espacement latéral suffisant pour dissiper la chaleur.
Un point essentiel à prendre en compte pour le PRO ECO 960W est sa courbe de réduction thermique. Il fournit 40 A jusqu’à une température ambiante de 50 °C, mais la capacité de sortie diminue linéairement jusqu’à 24 A à 70 °C. L’utilisation de l’appareil près de sa limite dans des coffrets non ventilés déclenchera la protection thermique interne et provoquera des cycles de sortie.
En raison du courant de sortie élevé de 40 A, veillez à dimensionner correctement le câblage de sortie (fil de cuivre recommandé : minimum 10 AWG / 6 mm²) afin d’éviter une chute de tension importante sur la longueur du câble. Pour une configuration en parallèle de jusqu’à 3 appareils, utilisez un multimètre numérique de précision afin de régler la tension de sortie de chaque appareil à l’aide du potentiomètre situé en façade, de manière à obtenir un écart maximal de ±50 mV avant de relier les sorties.
Mettez hors tension toutes les sources d’alimentation CA et CC avant toute installation, tout câblage ou toute opération de maintenance. Veillez à verrouiller le disjoncteur d’entrée. N’ouvrez pas le boîtier métallique ; une tension résiduelle élevée peut rester stockée dans les condensateurs internes, même après la coupure de l’alimentation.
Encliquetez fermement l’appareil sur un rail DIN TS 35 standard. Veillez à ce que l’orientation de montage soit verticale, avec les bornes d’entrée en bas et les bornes de sortie en haut, afin de faciliter le refroidissement par convection naturelle.
Maintenez un dégagement minimal de 50 mm au-dessus et au-dessous de l’appareil, ainsi qu’un dégagement latéral de 20 mm par rapport aux composants actifs adjacents produisant de la chaleur.
Connectez d’abord la borne de terre de protection (PE). Câblez les bornes d’entrée CA (L, N) ou CC à l’aide des raccords à vis intégrés, en serrant au couple spécifié par le fabricant.
Connectez les lignes de charge 24 V CC aux bornes de sortie en veillant à respecter la polarité. Mettez la source d’entrée sous tension et vérifiez que la LED verte s’allume.
