Fabricant : Weidmuller
N° de produit : IE-SW-BL06-1TX-4POE-1ST
Pays d'origine :Allemagne
Type de produit : Commutateurs Ethernet industriels
Paiement : Virement bancaire, Western Union
Poids : 1000g
Dimensions : 50 mm x 115 mm x 70 mm
Port d'expédition : Xiamen
Garantie : 12 mois

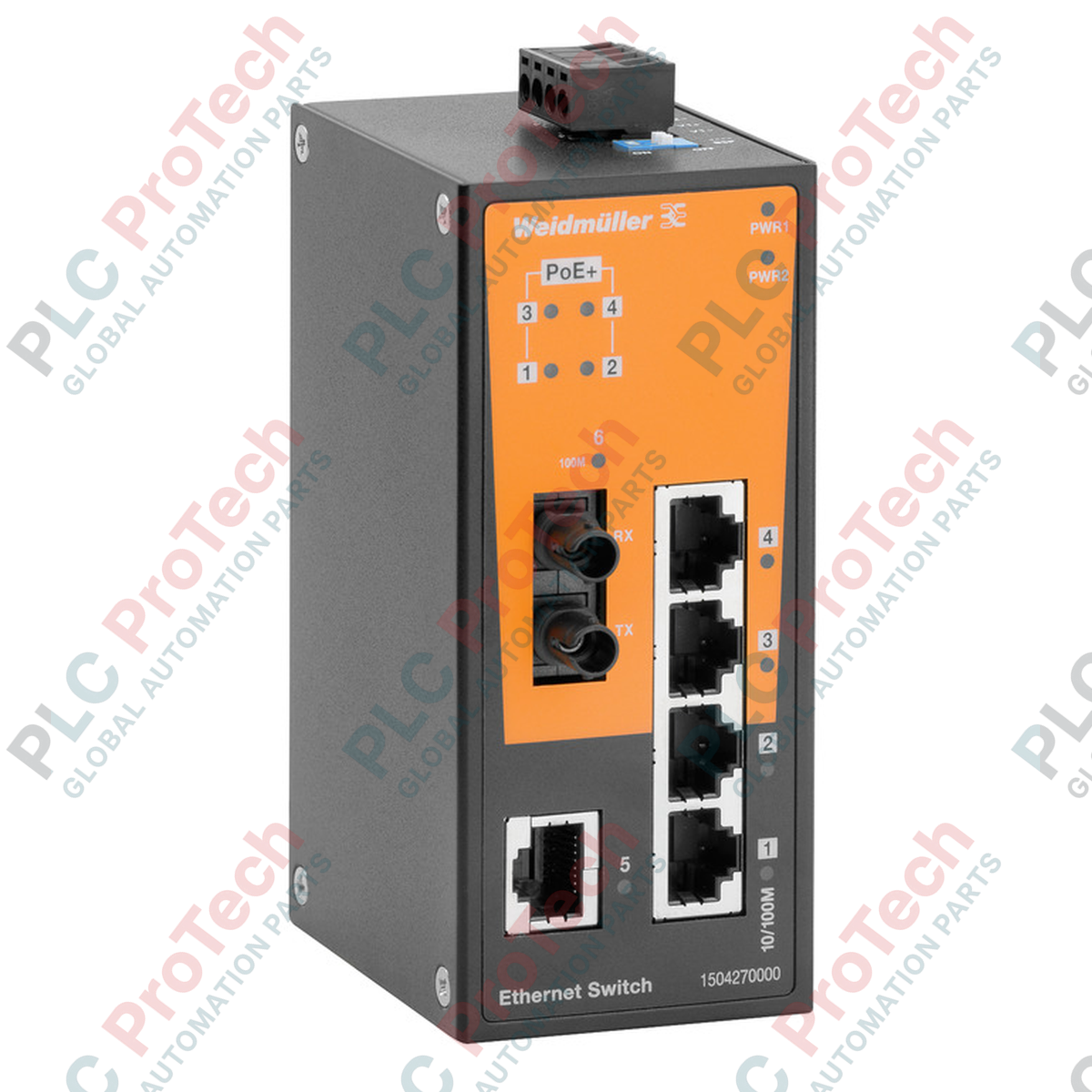

Pour assurer une connectivité Ethernet et une alimentation robustes dans les environnements industriels exigeants, le Weidmuller 1504270000 (modèle IE-SW-BL06-1TX-4POE-1ST) fournit une solution réseau non administrée fiable. Cet appareil intègre quatre ports Power-over-Ethernet (PoE+) conformes aux normes IEEE 802.3af/at, un port RJ45 standard 10/100BaseT(X) et un port fibre multimode 100BaseFX utilisant un connecteur ST-Duplex. Logé dans un robuste boîtier en aluminium IP30, ce commutateur est conçu pour résister aux fortes interférences électromagnétiques et aux variations thermiques extrêmes typiques des réseaux d’automatisation industrielle et de contrôle des procédés.
| Fabricant | Weidmuller |
| Référence / SKU | 1504270000 |
| Désignation du modèle | IE-SW-BL06-1TX-4POE-1ST |
| Type de commutateur | PoE non administré |
| Vitesse de transmission | Fast Ethernet (10/100 Mbit/s) |
| Ports RJ45 | 1x 10/100BaseT(X) |
| Ports PoE | 4x 10/100BaseT(X) PoE+ (IEEE 802.3at/af) |
| Port à fibre optique | 1x 100BaseFX multimode (connecteur ST-Duplex) |
| Distance de transmission (typ.) | 5 km |
| Taille de la table MAC | 1 K |
| Taille de la mémoire tampon des paquets | 512 kbit |
| Tension d’alimentation | 24/48 V CC (2 entrées redondantes) |
| Consommation de courant | 5,5 A à 24 V CC, 2,6 A à 48 V CC (à pleine charge PoE+) |
| Type de connexion | 1 bloc de jonction amovible à 4 broches |
| Matériau du boîtier | Aluminium |
| Classe de protection | IP30 |
| Type de montage | Rail DIN, panneau (avec kit de montage en option) |
| Température de fonctionnement | 0 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité de fonctionnement | 5 % à 95 % (sans condensation) |
| Dimensions (L x H x P) | 50 mm x 115 mm x 70 mm |
| Poids net | 375 g |
| Poids d’expédition (calculé) | 1 kg |
| Broche de connexion / interface | Fonction / affectation du circuit |
|---|---|
| Broche 1 (bloc de jonction) | V1+ (Entrée d’alimentation principale +24 / +48 V CC) |
| Broche 2 (Bornier) | V1- (Masse de l’entrée d’alimentation principale) |
| Broche 3 (Bornier) | V2+ (Entrée d’alimentation redondante +24 / +48 V CC) |
| Broche 4 (Bornier) | V2- (Masse de l’entrée d’alimentation redondante) |
| Ports 1 à 4 (RJ45) | Fast Ethernet 10/100BaseT(X) avec sortie PoE+ IEEE 802.3at |
| Port 5 (RJ45) | Liaison montante Fast Ethernet standard 10/100BaseT(X) |
| Port 6 (ST-Duplex) | Port fibre optique multimode 100BaseFX (TX/RX) |
Le IE-SW-BL06-1TX-4POE-1ST remplace les variantes standard non PoE lorsque les appareils de terrain nécessitent une alimentation par la ligne de données. Notez que l’interface fibre ST-Duplex nécessite un câblage fibre multimode correspondant (50/125 ou 62,5/125 micromètres) et n’est pas compatible avec les systèmes monomodes (SC/LC) sans convertisseur de média actif.
En fonctionnement à 24 V CC, le convertisseur élévateur interne génère une chaleur importante sous une charge PoE+ maximale de 120 W. Prévoyez un dégagement latéral d’au moins 20 mm sur le rail DIN afin d’éviter la limitation thermique ou la dégradation des modules adjacents. Ne dépassez pas le seuil d’entrée de 5,5 A à 24 V CC.
Raccordez toujours directement la vis de terre fonctionnelle du châssis à la terre locale du rail DIN à faible impédance. Utilisez un câblage à paires torsadées blindées (STP) Cat5e ou Cat6 pour les ports RJ45 afin d’atténuer le bruit électromagnétique haute fréquence dans les centres de commande des moteurs.
AVERTISSEMENT CRITIQUE
Assurez-vous que toutes les sources d’alimentation (V1 et V2) sont complètement hors tension avant de procéder au câblage du bornier à 4 broches. Vérifiez que la sortie de l’alimentation correspond à la tension nominale de 24/48 V CC du commutateur. Une absence d’isolement de l’alimentation peut entraîner un choc électrique, endommager l’équipement ou présenter des risques d’arc électrique.
Montez fermement le commutateur sur le rail DIN TS35, en veillant à ce que le loquet supérieur s’engage en premier avant d’enclencher la pince inférieure.
Raccordez le fil de terre fonctionnelle à la vis de mise à la terre prévue sur le boîtier en aluminium afin d’assurer un blindage EMI adéquat.
Raccordez les entrées d’alimentation redondantes au bornier amovible à 4 broches, en serrant les vis à un couple de 0,5 Nm.
Insérez les connecteurs fibre ST-Duplex, en veillant à respecter l’alignement croisé TX/RX avec l’émetteur-récepteur distant.
Connectez les câbles de terrain Ethernet RJ45 et PoE, en vérifiant que les voyants du port s’allument pour indiquer une liaison active et la fourniture d’alimentation.
