Fabricant : Weidmuller
N° de produit : IE-GW-MB-2TX-1RS232/485
Pays d'origine :Allemagne
Type de produit : Passerelles Modbus
Paiement : Virement bancaire, Western Union
Poids : 1000g
Dimensions : 29 mm x 124,5 mm x 89,2 mm
Port d'expédition : Xiamen
Garantie : 12 mois

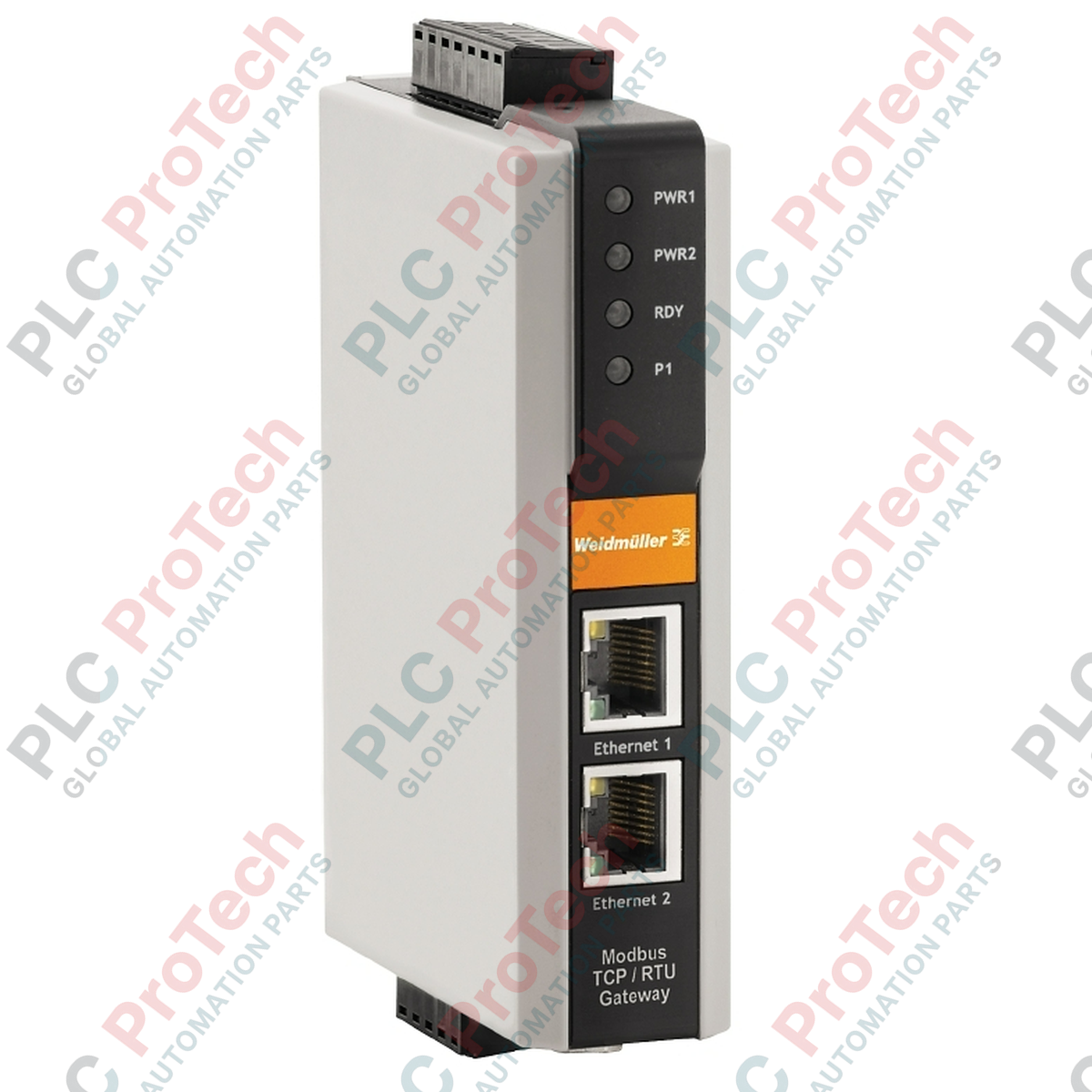

La passerelle Weidmuller 1504460000 (modèle IE-GW-MB-2TX-1RS232/485), hautement fiable, assure efficacement la transition entre les infrastructures série existantes et les réseaux Ethernet industriels modernes. Cet appareil permet une communication transparente entre les clients Modbus TCP et jusqu’à 31 équipements esclaves série Modbus RTU/ASCII, garantissant une traduction rapide des données entre diverses couches d’automatisation.
| Paramètre | Valeur de spécification |
|---|---|
| Fabricant | Weidmuller |
| Référence (SKU) | 1504460000 |
| Désignation du modèle | IE-GW-MB-2TX-1RS232/485 |
| Ports Ethernet | 2 x RJ45 (10/100BaseT(X)), MDI/MDI-X automatique |
| Port série | 1 x RS-232/422/485 (sélectionnable par logiciel) |
| Tension d’alimentation | 24 V CC (entrées redondantes) |
| Type de connexion | 1 x bornier amovible à 7 pôles |
| Température de fonctionnement | 0 °C à 60 °C |
| Température de stockage | -40 °C à 85 °C |
| Humidité ambiante | 5 % à 95 % (sans condensation) |
| Classe de protection | IP30 |
| Type de montage | Rail DIN (TS 35) |
| Dimensions (l x H x P) | 29 mm x 124,5 mm x 89,2 mm |
| Poids net | 190 g |
| Poids d’expédition (calculé) | 1,0 kg |
| Borne / broche | Affectation des fonctions |
|---|---|
| Broche 1 | V1+ (Entrée d’alimentation principale +) |
| Broche 2 | V1- (Entrée d’alimentation principale -) |
| Broche 3 | Terre fonctionnelle / masse |
| Broche 4 | V2+ (Entrée d’alimentation redondante +) |
| Broche 5 | V2- (entrée d’alimentation redondante -) |
| Broche 6 | Contact de relais (sortie de défaut) |
| Broche 7 | Contact de relais (sortie de défaut) |
L’IE-GW-MB-2TX-1RS232/485 constitue une solution de mise à niveau directe pour les anciens convertisseurs série-Ethernet. Il est entièrement compatible avec les pilotes clients Modbus TCP standard des plateformes d’automates modernes (telles que Siemens S7, Rockwell ControlLogix et Schneider Modicon), sans nécessiter de blocs pilotes personnalisés.
Lors de la configuration d’une communication RS-485 2 fils, veillez à installer les résistances de terminaison appropriées (généralement de 120 ohms) aux deux extrémités physiques du bus série. L’absence de terminaison peut provoquer des réflexions du signal, entraînant des erreurs CRC intermittentes et des délais d’expiration de communication, en particulier à des débits supérieurs à 19200 bit/s.
La configuration initiale s’effectue via l’interface de gestion Web intégrée. Vérifiez que le PC de mise en service est configuré sur le même sous-réseau que l’adresse IP d’usine par défaut de la passerelle. Reliez toujours la broche de terre fonctionnelle (broche 3) au plan de terre central de l’armoire afin de protéger les composants internes du transceiver contre les pics de tension transitoires.
AVERTISSEMENT CRITIQUE
Isolez toutes les sources d’alimentation avant de monter, de câbler ou d’entretenir la passerelle. N’insérez ni ne retirez le bornier à 7 pôles lorsque les circuits sont sous tension afin d’éviter la formation d’un arc électrique et d’éventuels dommages aux composants électroniques internes.
Fixez solidement la passerelle sur un rail DIN standard TS 35, en vous assurant que le ressort métallique de mise à la terre situé à l’arrière est bien en contact avec le rail.
Raccordez les lignes de communication série (RS-232 ou RS-485) à l’interface du port série prévue à cet effet, à l’aide de câbles blindés.
Raccordez les alimentations redondantes 24 V CC au bornier à 7 pôles, en vérifiant la polarité avant de brancher le connecteur à l’unité.
Connectez les câbles Ethernet RJ45 aux ports 2TX pour intégrer la passerelle à votre réseau Ethernet industriel local.
