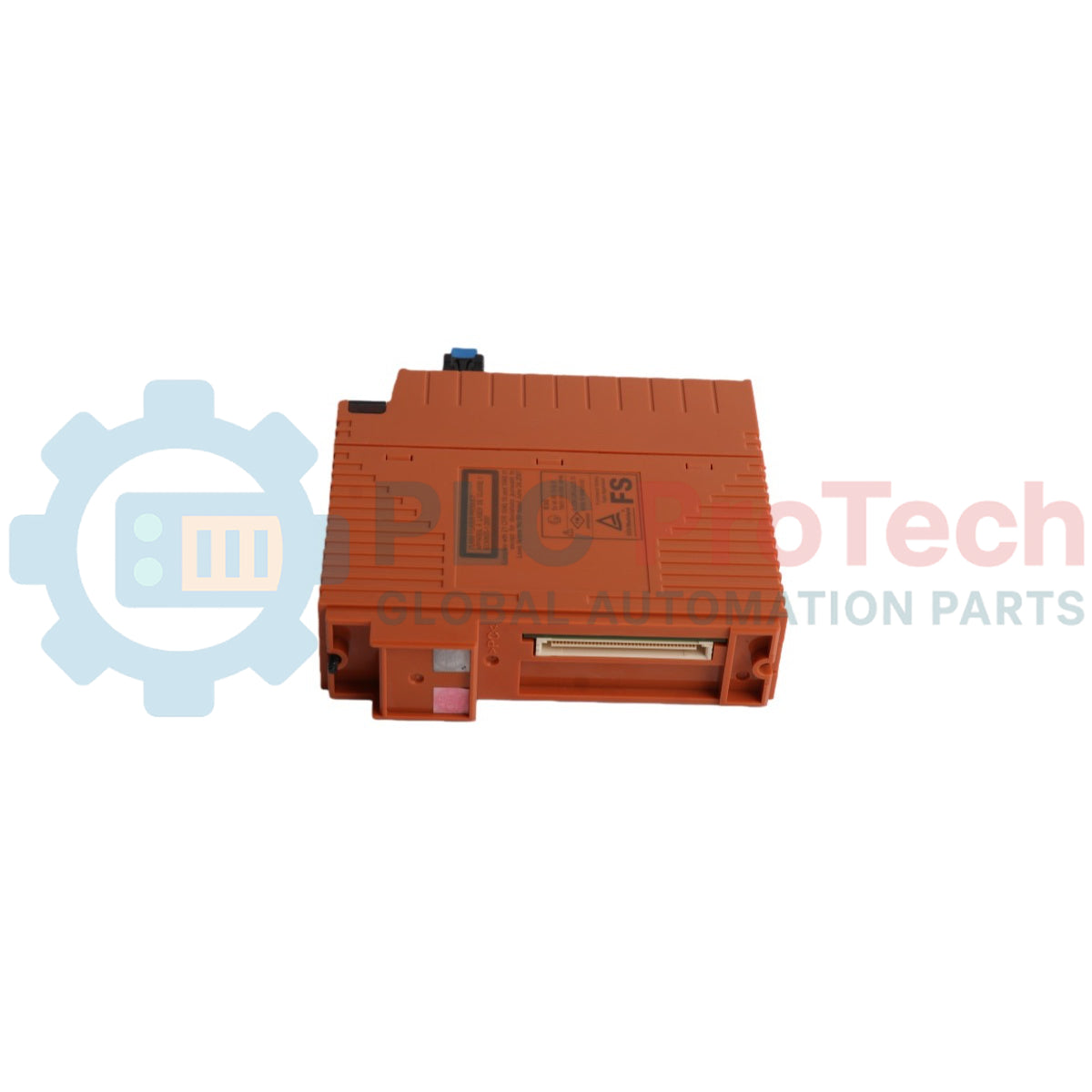

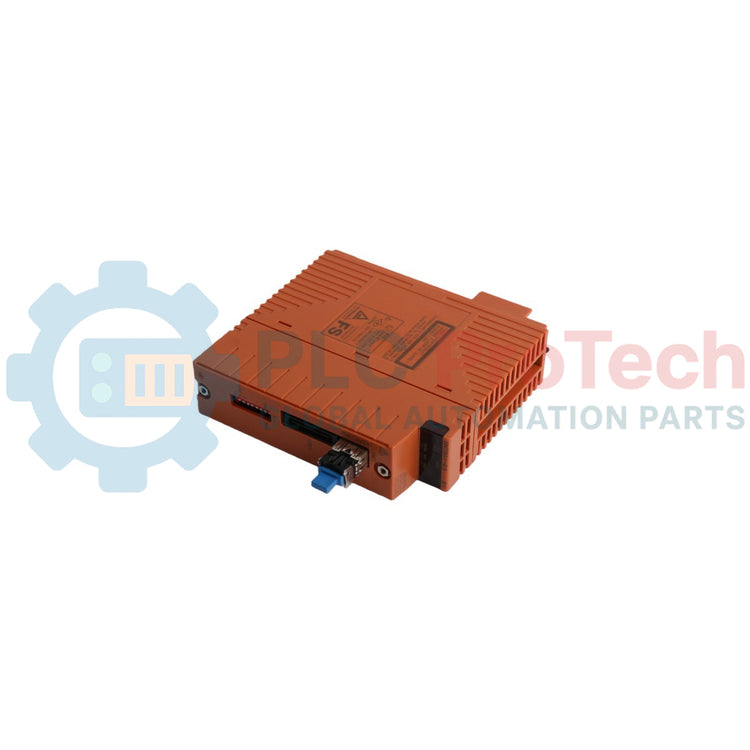

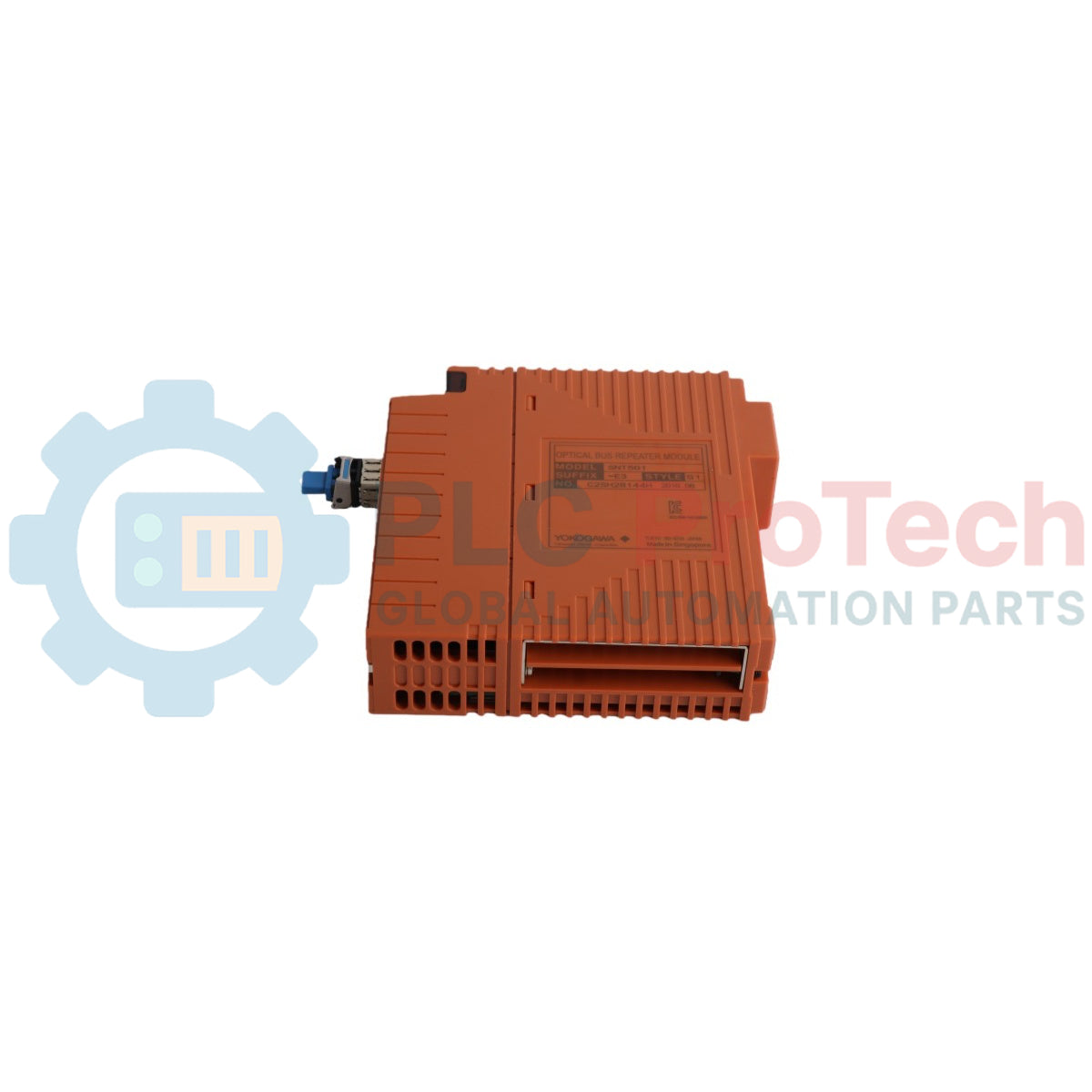

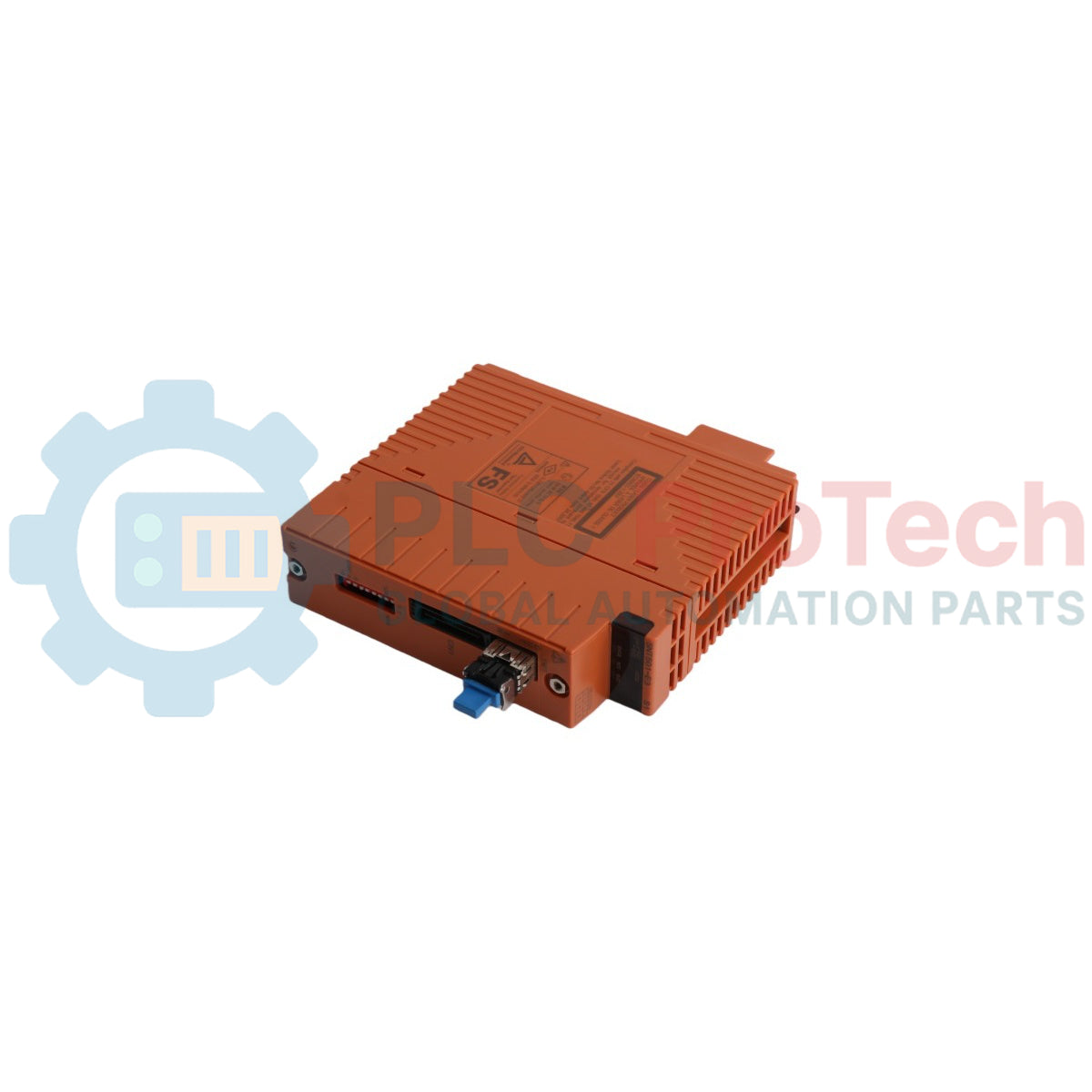

Module répéteur de bus ESB optique Yokogawa SNT501-13 ProSafe-RS

Présentation du produit

Le SNT501-13 (SNT501-13) de Yokogawa est un module esclave répéteur de bus ESB optique conçu pour le système instrumenté de sécurité (SIS) ProSafe-RS. Largement déployé dans les industries de procédés à haut risque, telles que le raffinage du pétrole, la pétrochimie et la production d'électricité, ce module étend les réseaux de communication de sécurité essentiels sur de longues distances physiques. Il reçoit les signaux optiques transmis par un module maître SNT401 ou un module de bus N-ESB via un câblage à fibre optique et les reconvertit en signaux électriques. Ces signaux sont ensuite acheminés par un câble de bus ESB vers le module d'interface de bus ESB SSB401 installé sur l'unité de nœud de sécurité SNB10D. En isolant le chemin de communication grâce à la fibre optique, ce module empêche les interférences électromagnétiques (EMI) et la propagation des boucles de masse entre les zones de traitement éloignées, garantissant ainsi une disponibilité continue du système et une protection robuste des machines.

Décomposition du suffixe

La structure du modèle et du code suffixe du SNT501-13 détermine son indice de protection environnementale, sa certification pour atmosphères explosives et sa désignation de maintenance :

• SNT501 : désignation de base du module esclave répéteur de bus ESB optique.

• -1 : indique une configuration matérielle sans protection contre les explosions, adaptée aux salles de commande non dangereuses ou aux installations utilisant un confinement externe.

• 3 : désigne la conformité à la spécification de revêtement de tropicalisation ISA Standard G3 pour les environnements très corrosifs. Cette option étend également la plage de température de fonctionnement certifiée de -20 à 70 degrés C, et elle est strictement classée pour la maintenance du système et la prise en charge des installations existantes.

Caractéristiques techniques

FAQ techniques

• Q : Pourquoi est-il essentiel que les codes suffixes des modules du bus 1 et du bus 2 correspondent exactement ?

  R : Dans les configurations de sécurité redondantes, les modules répéteurs primaire (bus 1) et secondaire (bus 2) doivent présenter des caractéristiques électriques, thermiques et de propagation des signaux identiques. Des codes suffixes différents, par exemple l'association d'un module standard avec un module -13 revêtu G3 et à large plage de température, peuvent introduire de légers décalages temporels et compromettre la synchronisation du bus de sécurité ProSafe-RS.

• Q : Le module SNT501-13 peut-il être associé à n'importe quel répéteur optique côté maître ?

  R : Non. Pour maintenir des budgets de liaison optique et une intégrité de communication appropriés, les côtés maître et esclave doivent être associés de manière systématique. Le module esclave SNT501-13 (SNT501-dash-13) doit être associé spécifiquement au module maître SNT401-13 correspondant.

• Q : Quel est l'avantage du revêtement ISA Standard G3 sur ce module spécifique ?

  R : L'indice G3 indique que la carte de circuit imprimé (PCB) du module possède un revêtement de tropicalisation spécialisé. Celui-ci offre une protection robuste contre les attaques chimiques dues aux gaz corrosifs, tels que le sulfure d'hydrogène, le dioxyde de soufre et le chlore, couramment présents dans les raffineries de pétrole, les installations de traitement des eaux usées et les papeteries.

Guide d'ingénierie et d'installation

• Assurer la propreté des connexions en fibre : Avant d'insérer les connecteurs à fibre optique dans le SNT501-13, nettoyez les extrémités du câble à l'aide d'un nettoyeur dédié pour bobines de fibre optique ou de lingettes non pelucheuses imbibées d'alcool isopropylique de qualité industrielle. Les particules de poussière microscopiques piégées dans l'interface de l'émetteur-récepteur optique peuvent provoquer une forte atténuation du signal, entraînant des taux élevés d'erreurs sur les bits du bus ESB ou des dépassements de délai de communication.

• Respecter le rayon de courbure minimal : Lors du routage dans l'armoire, veillez à ce que les câbles à fibre optique ne dépassent pas leur rayon de courbure minimal spécifié, généralement 30 mm pour une fibre multimode standard. Les courbures prononcées peuvent provoquer des microcourbures dans le cœur en verre, entraînant une perte permanente de puissance optique qui réduit la distance de transmission maximale en dessous des limites nominales de 5 km ou 10 km.

• Isolation physique des chemins redondants : Lors de la mise en œuvre d'une topologie redondante en étoile ou en chaîne, acheminez les câbles à fibre optique du bus 1 et du bus 2 dans des conduits et chemins de câbles physiques entièrement séparés. Cela empêche qu'un même impact physique, un incendie ou un incident localisé dans l'armoire ne sectionne simultanément les deux lignes de communication, préservant ainsi le fonctionnement du système de sécurité.
