Az S800 I/O digitális kimeneti modul áttekintése

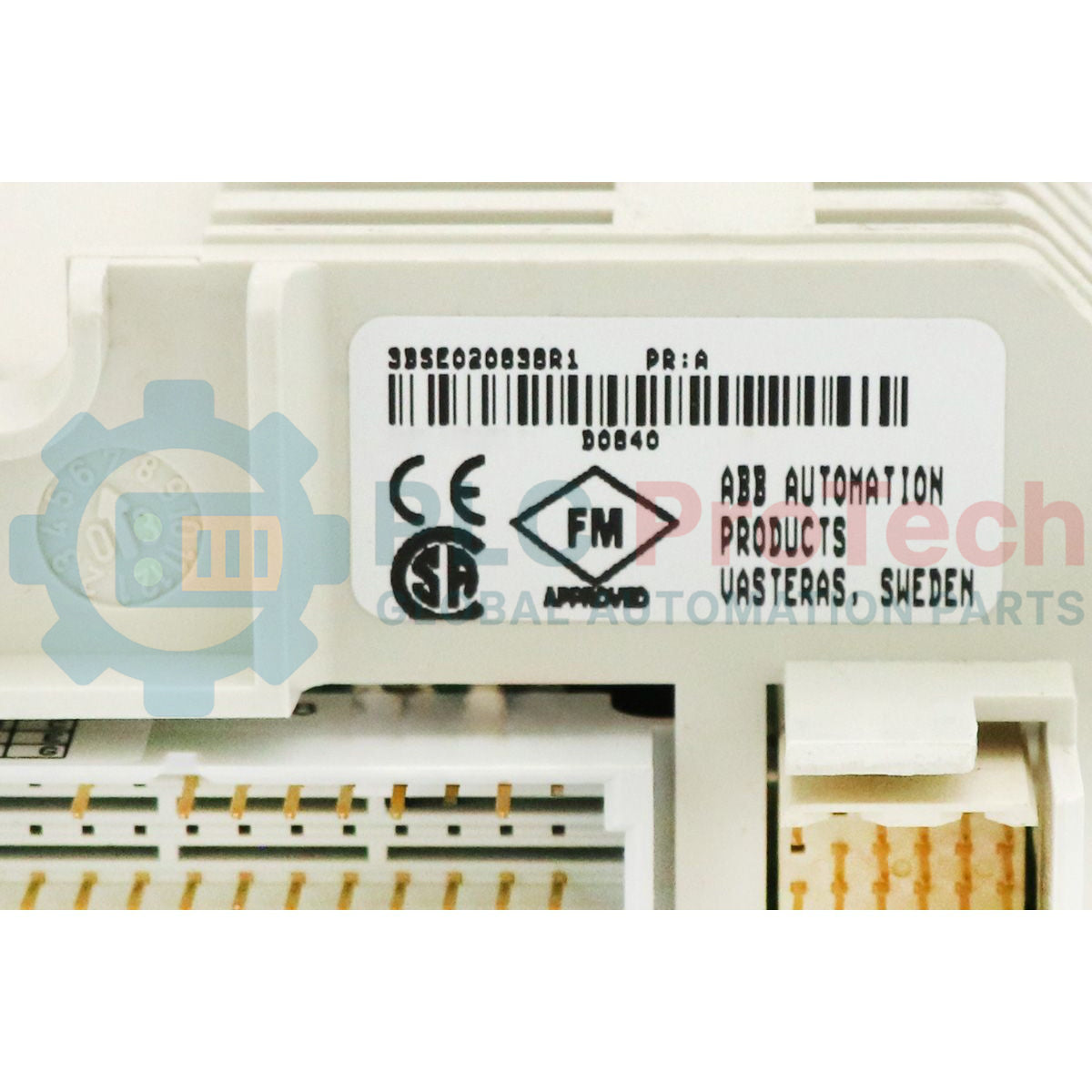

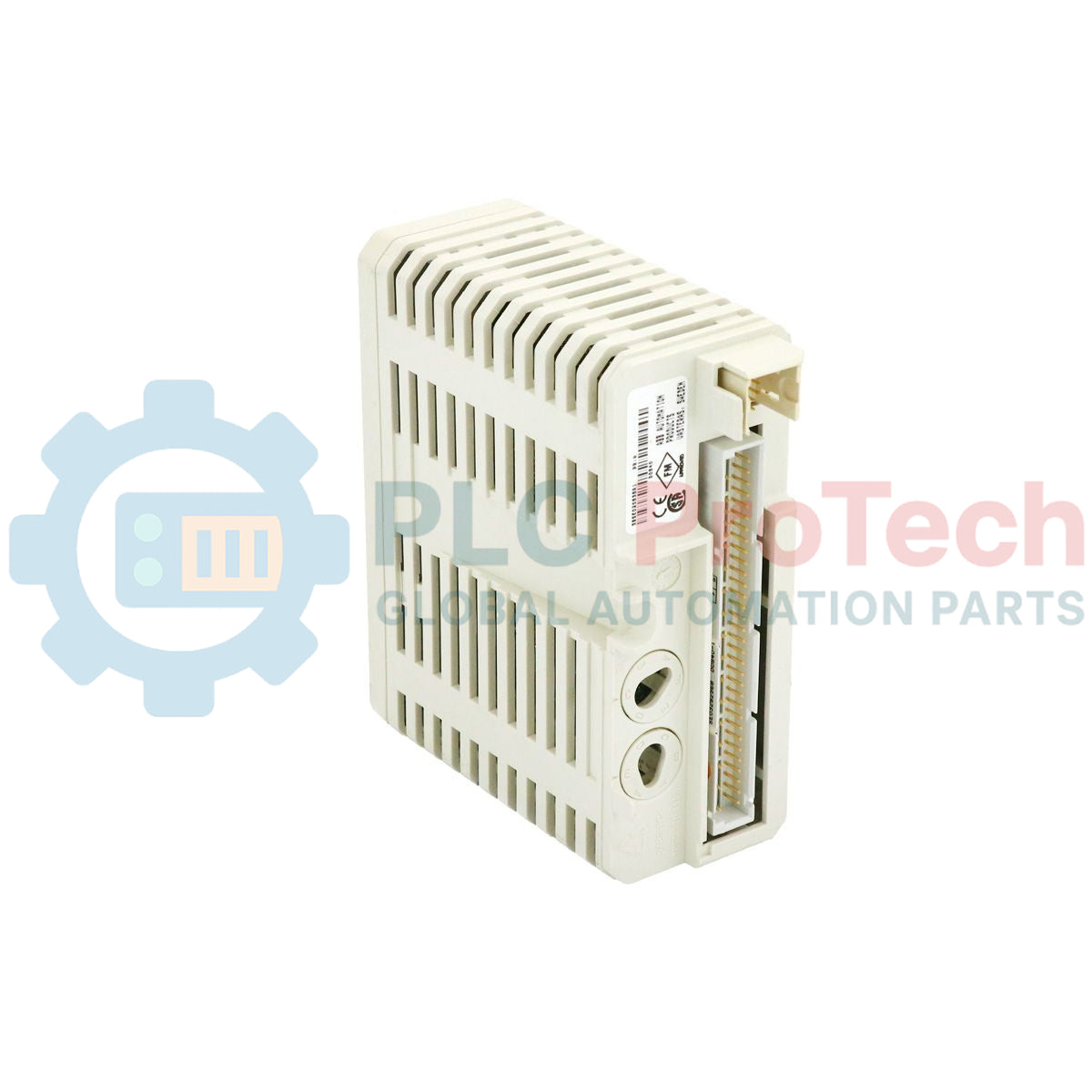

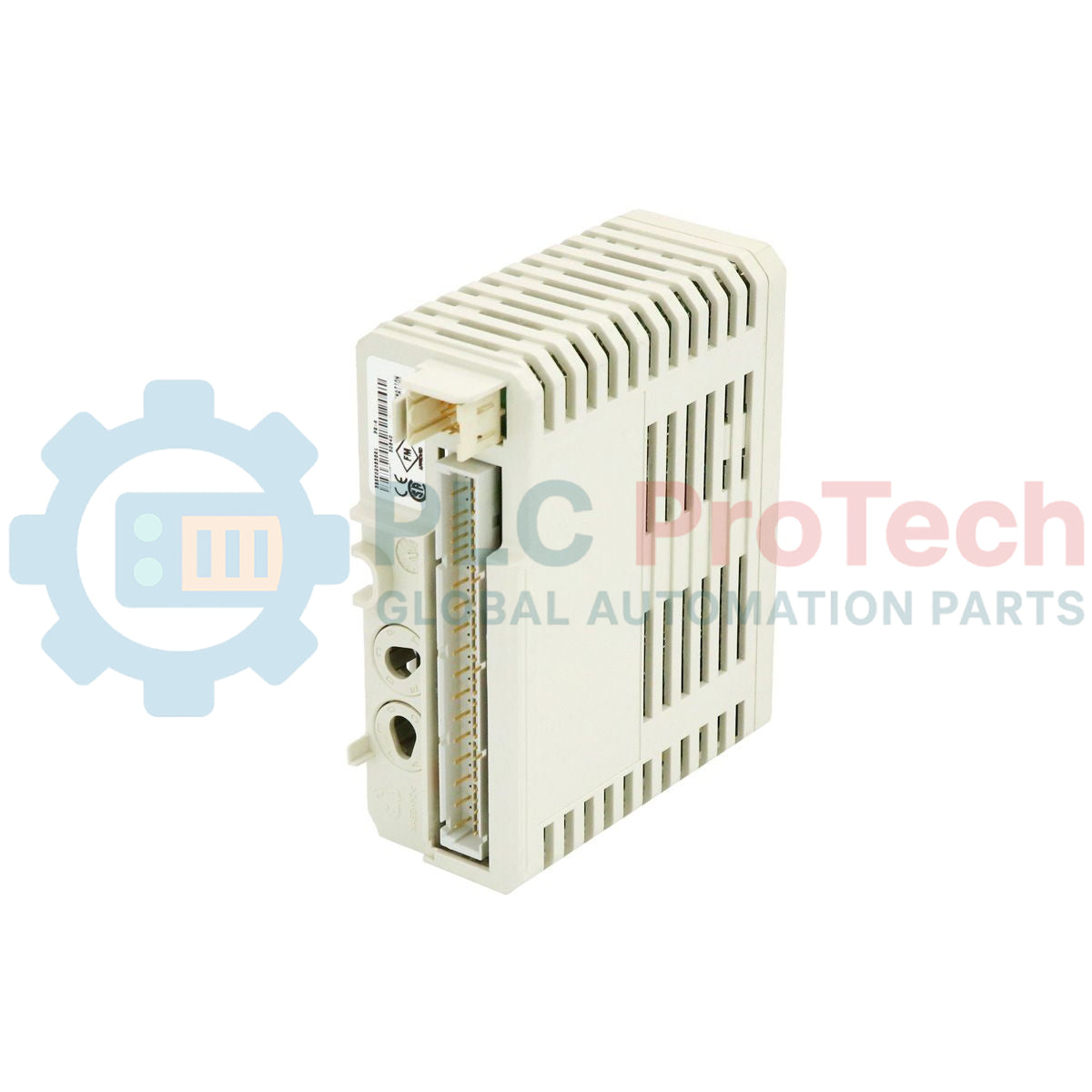

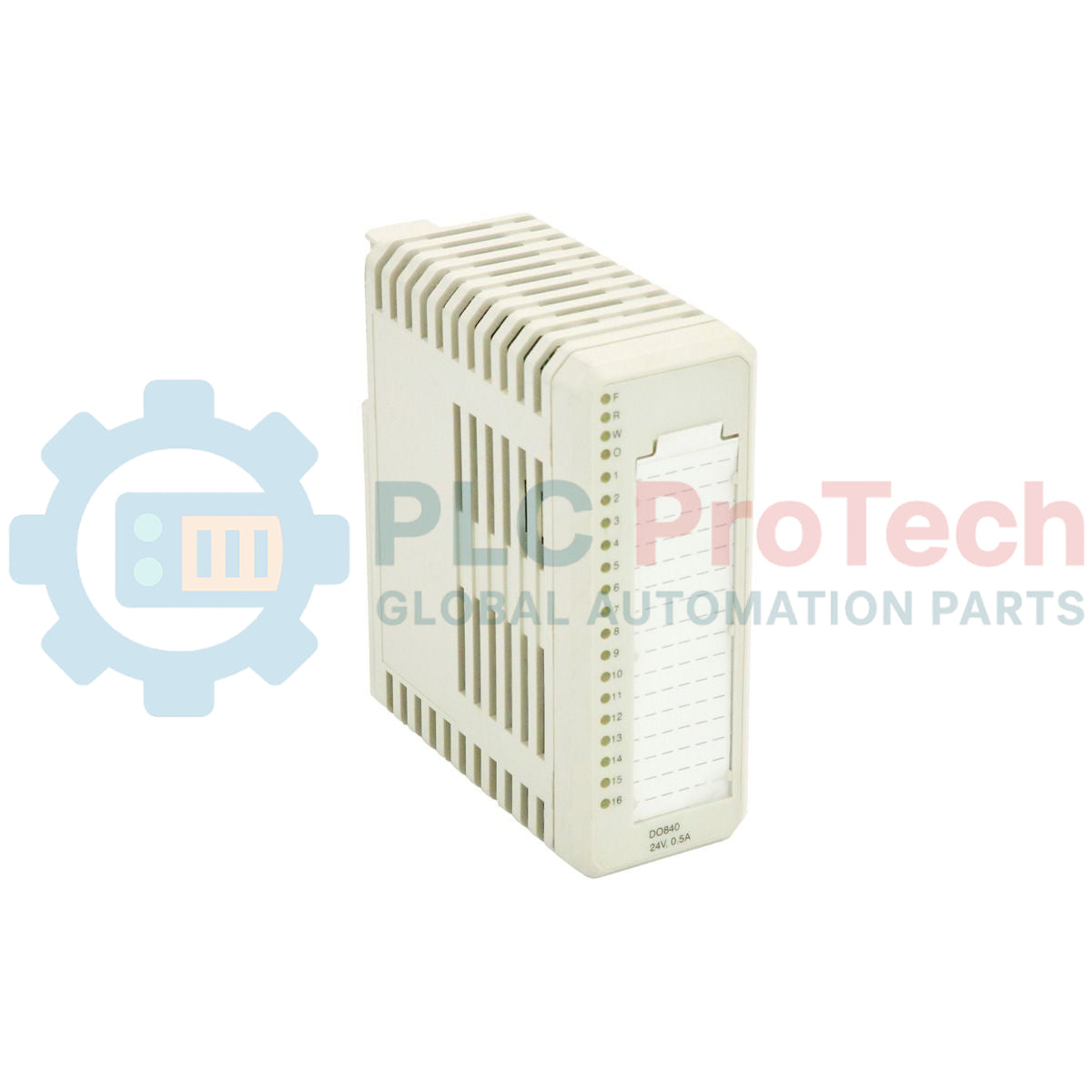

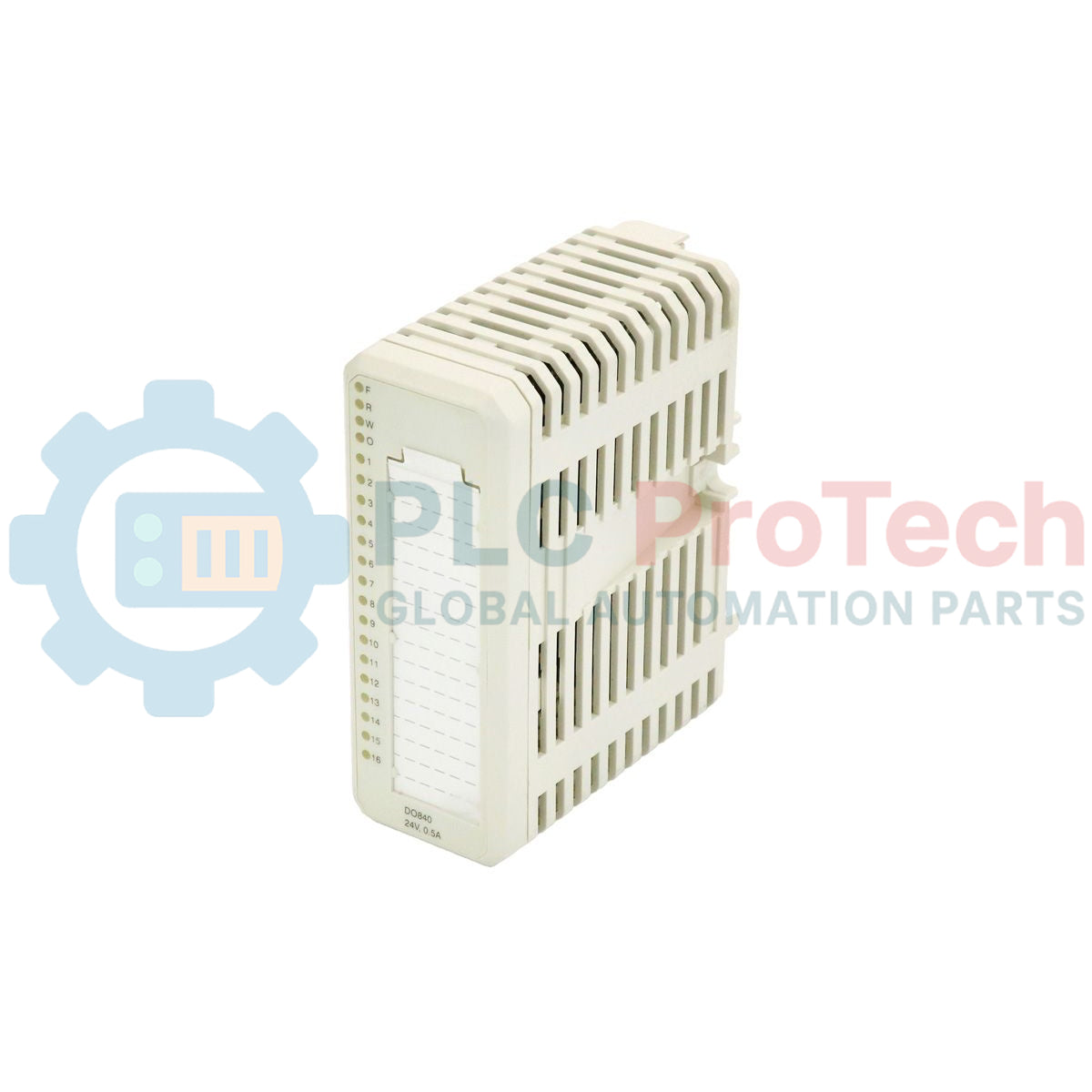

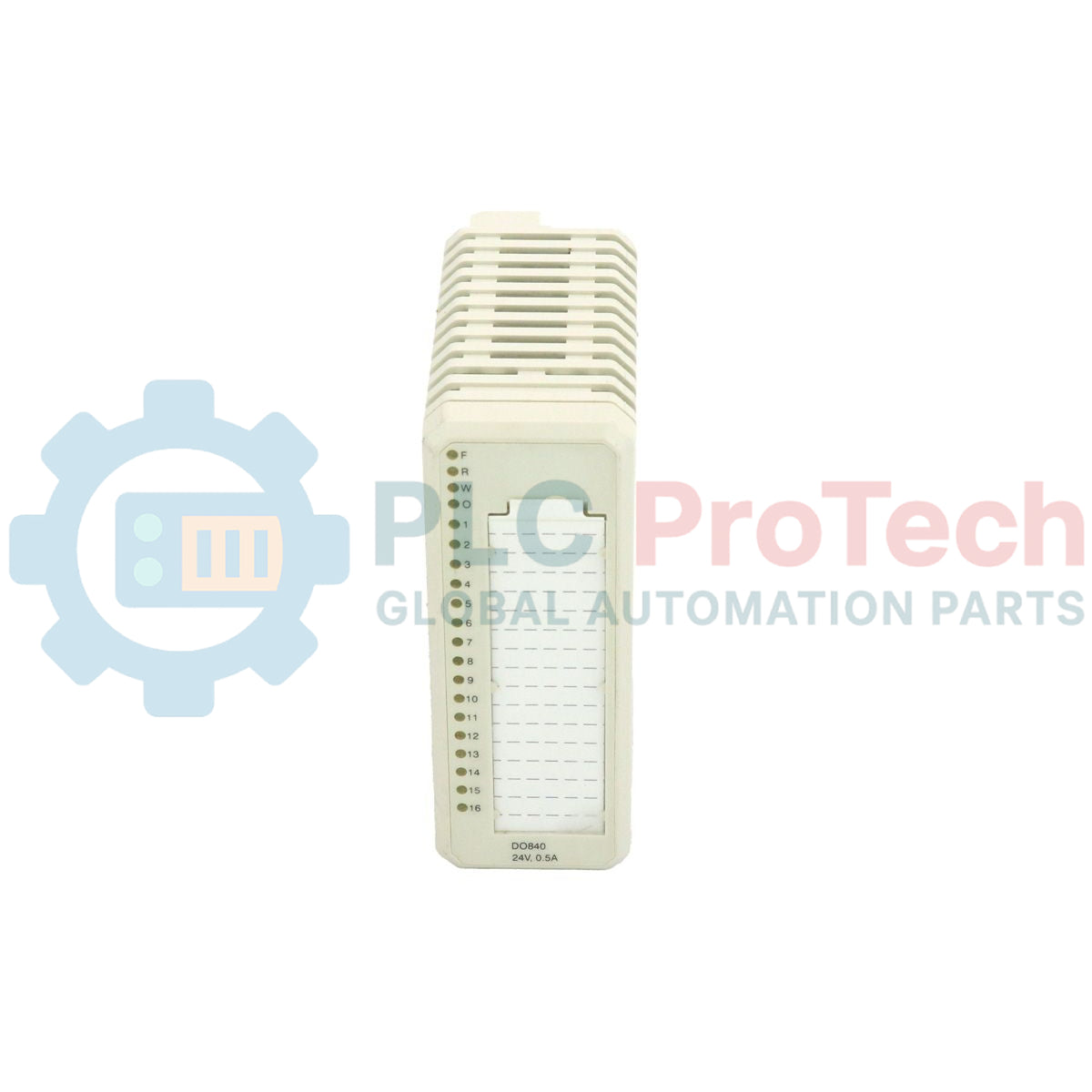

A 3BSE020838R1 (DO840) nagy megbízhatóságú digitális kimeneti modul az ABB S800 I/O rendszerében, amelyet ipari automatizálási és folyamatirányítási alkalmazásokhoz terveztek. 16 csatornás, 24 V DC tranzisztoros kimenetet biztosít fejlett diagnosztikával és rugalmas redundanciabeállítási lehetőségekkel.

A modult olyan igényes irányítási környezetekhez tervezték, ahol kritikus fontosságú a stabil kapcsolási teljesítmény, a csatornák leválasztása és a rendszerdiagnosztika. Széles körben használják az ABB 800xA és Compact Product Suite architektúráiban működtetők, mágnesszelepek és reteszelőrendszerek vezérlésére folyamatos ipari üzemeltetés során.

Rendszerarchitektúra és funkcionális kialakítás

A DO840 kialakításának középpontjában a csatornák leválasztása, a moduláris redundancia és az átlátható diagnosztika áll:

• Csatornakialakítás: 16 digitális kimenet, 2, egyenként 8 csatornás, leválasztott csoportba osztva.
• Redundanciatámogatás: Egyedi és redundáns rendszerkonfigurációkat is támogat a magas rendelkezésre állást igénylő alkalmazásokhoz.
• Kimeneti terhelhetőség: Csatornánként 0,5 A a terepi eszközök megbízható kapcsolásához.
• Beépített diagnosztika: A fejlett diagnosztika valós idejű hibaészlelést és csatornaszintű felügyeletet tesz lehetővé.
• Modulintegráció: S800 I/O-rackekhez tervezték, és kompatibilis az ABB 800xA és Compact Product Suite rendszereivel.

Villamos és mechanikai adatok

Alkalmazási és üzemeltetési megjegyzések

Működhet a DO840 redundáns konfigurációban?

Igen. A modul kompatibilis S800 I/O-rendszerarchitektúrával használva támogatja a redundáns kialakítást, így kritikus folyamatirányítási alkalmazásokban is magas rendszer-rendelkezésre állást biztosít.

Milyen terheléseket képesek meghajtani a kimenetek?

Mindegyik csatorna legfeljebb 0,5 A-es, 24 V DC terheléseket támogat; ezeket jellemzően mágnesszelepekhez, relékhez, jelzőkhöz és kis működtetőkhöz használják automatizálási rendszerekben.

Hogyan biztosítja a modul a diagnosztikai információkat?

A modul fejlett beépített diagnosztikát tartalmaz, amely közvetlenül a vezérlőrendszernek jelenti a csatornahibákat, a kommunikációs állapotot és a tápellátás állapotát.

Telepítési és tervezési irányelvek

MTU-kompatibilitás:
A DO840 modult kompatibilis Module Termination Unitokkal (TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852) kell telepíteni. A megfelelő MTU kiválasztása biztosítja a helyes vezetékezési sűrűséget és a rendszer megbízhatóságát.

Vezetékezési leválasztás:
A kimenetek két leválasztott csoportra vannak osztva. A kereszthatások elkerülése és a jelminőség megőrzése érdekében nagy sűrűségű szekrényekben is tartsa fenn a megfelelő elkülönítést.

Hőkezelés:
Bár a modul hőleadása alacsony, több, egymáshoz közel telepített I/O-modul esetén gondoskodjon a szekrény megfelelő szellőzéséről.

Rendszerintegráció:
800xA-rendszerekben történő használat esetén gondoskodjon a vezérlőszoftver megfelelő I/O-konfigurációjáról a teljes diagnosztikai és redundanciafunkciók engedélyezéséhez.
