Műszaki áttekintés és üzemi érték

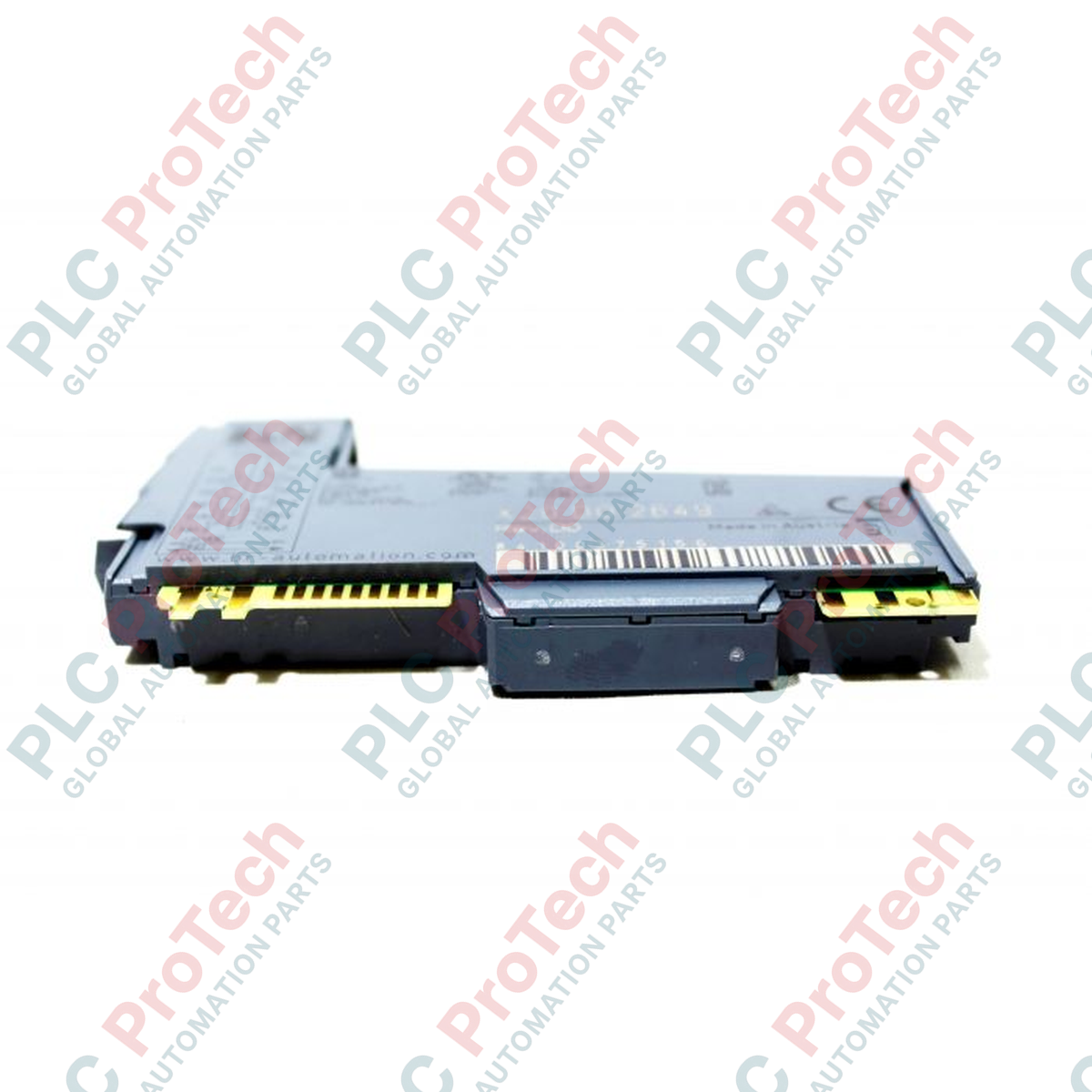

A X20DO2649 (X20DO2649) nagy megbízhatóságú digitális relékimeneti bővítőmodulként működik a moduláris B&R X20 vezérlési topológián belül. A kisfeszültségű feldolgozási logika és a nagy teljesítményű terepi működtetők közötti elektromos leválasztás biztosítására tervezett modul diszkrét csatornákat vezérel energiatermelő üzemekben, vízkezelő létesítményekben és kohászati feldolgozósorokon. Két független relékimenettel és átkapcsoló érintkezőkkel rendelkezik, így akár 5 A terhelési áramot is kapcsolhat 230 VAC vagy 30 VDC feszültségen. Ez szükségtelenné teszi külső közbenső relék használatát kis teljesítményű motorok, kontaktorok, mágnestekercsek vagy jelzőegységek vezérlésekor. Az egycsatornás leválasztás csökkenti az elektromos zaj átvitelét a rendszer hátlapi buszán keresztül, stabil rendszerüzemet biztosítva és mérsékelve a földhurokhibák okozta nem tervezett leállásokat.

Rendszerinterfész és funkcionális architektúra

A hivatalos B&R 0x20DA azonosítókód alatt működő hardver közvetlenül csatlakozik a helyi vezérlőhöz vagy decentralizált csomóponthoz az X20 hátlapi buszon keresztül, mindössze 0,45 W belső buszteljesítményt felhasználva. A kialakítás egyik fő jellemzője a kétcsatornás elektromos leválasztás, amely minden kapcsolóérintkező számára külön áramköri utat biztosít, így egyetlen modulhelyen biztonságosan kezelhetők a vegyes feszültségek vagy egymástól független fázisok. Az előlapi interfészen elhelyezett fizikai diagnosztikai LED-ek csoportja valós idejű állapotfrissítéseket biztosít: jelzi a kimeneti kapcsolás állapotát, a modul folyamatos belső üzemképességét és a hálózati kommunikáció állapotát. A robusztus készülékház szabványos DIN-sínekre szerelhető, a szabványos X20 buszmodulok és sorkapcsok mellé.

Műszaki specifikációk

Gyakori üzemeltetési lekérdezések

Kapcsolhat ez a modul egyidejűleg 24 VDC-s vezérlőjeleket és 230 VAC-os hálózati terheléseket?

Igen. Mivel a két relékimenet egycsatornás leválasztással rendelkezik, a közös vezetékeik teljesen különállók. Ez a kialakítás lehetővé teszi, hogy az 1-es csatornán 24 VDC-s vezérlőkört működtessen, miközben a 2-es csatornán egy független 230 VAC-os vezetéki kontaktor tekercsét kapcsolja elektromos áthallás vagy rövidzárlat nélkül.

Milyen óvintézkedések szükségesek erősen induktív terhelések, például mágnesszelepek kapcsolásakor?

Az induktív terhelések nagyfeszültségű ellen-EMK-tüskéket hoznak létre az érintkezők megszakításakor, ami ívképződést okozhat és lerövidítheti a relé élettartamát. A terhelésre kívülről egy söntölő áramkört kell csatlakoztatni: VDC-hálózatokhoz használjon szabadonfutó diódát, VAC-kapcsolóvezetékekhez pedig RC-söntelő hálózatot.

A modulon konfigurációs beállításokkal kell módosítani a belső I/O-tápfeszültséget?

Nem. A reléérintkezők feszültségmentesek és mechanikusan működtetettek. A névleges 30 VDC / 240 VAC érték az érintkezők fizikai korlátait határozza meg. A modul a nulla és 110 VDC, illetve a nulla és 264 VAC közötti tartományban bármilyen rákapcsolt feszültséget kapcsol, szoftvermódosítás nélkül.

Mérnöki és biztonsági irányelvek

• Ívoltás és érintkezővédelem: Ha induktív tekercseket a névleges maximális árammal (5 A) kapcsol, szereljen be külső védőelemeket az érintkezők összeragadásának megakadályozására. Induktív AC-áramköröknél közvetlenül a terheléssel párhuzamosan csatlakoztasson megfelelően méretezett ellenállás-kondenzátor (RC) zavarszűrőt. DC-áramköröknél használjon gyors helyreállású szabadonfutó diódát. Ez az eljárás minimálisra csökkenti az anyagvándorlást az aranyozott ezüstötvözet-érintkezőkön, így hosszú távú üzembiztonságot biztosít.

• A vezetékezés szétválasztása és a szekrényen belüli zaj kezelése: A kábelcsatornákban válassza külön a nagyfeszültségű AC-terhelési vezetékeket a kisfeszültségű DC-kommunikációs vezetékektől. A 230 VAC kapcsolókimenet vezetékeit vezesse távol az X2X Link hátlapi sínétől és a közeli analóg jelvezetékektől. Ez a vezetési gyakorlat megakadályozza, hogy az elektromágneses zaj nagy érzékenységű mérőrendszerekbe csatolódjon.

• Csatlakozókapocs nyomatéka és vizuális diagnosztika: A terepi vezetékek bekötéséhez használja a hozzá illő B&R X20 elülső kapocslécet. A vezetékeket a megadott hosszúságban csupaszítsa le, a csavaros kapcsokat pedig megfelelő nyomatékkal húzza meg, hogy nagy áramfelvétel esetén megelőzze a helyi túlmelegedést. Az üzembe helyezés során a fizikai állapotjelző LED-ek segítségével ellenőrizze a kimenet állapotát a PLC-program logikájához képest, így egyszerűbbé teheti a pont-pont bekötés ellenőrzését.
