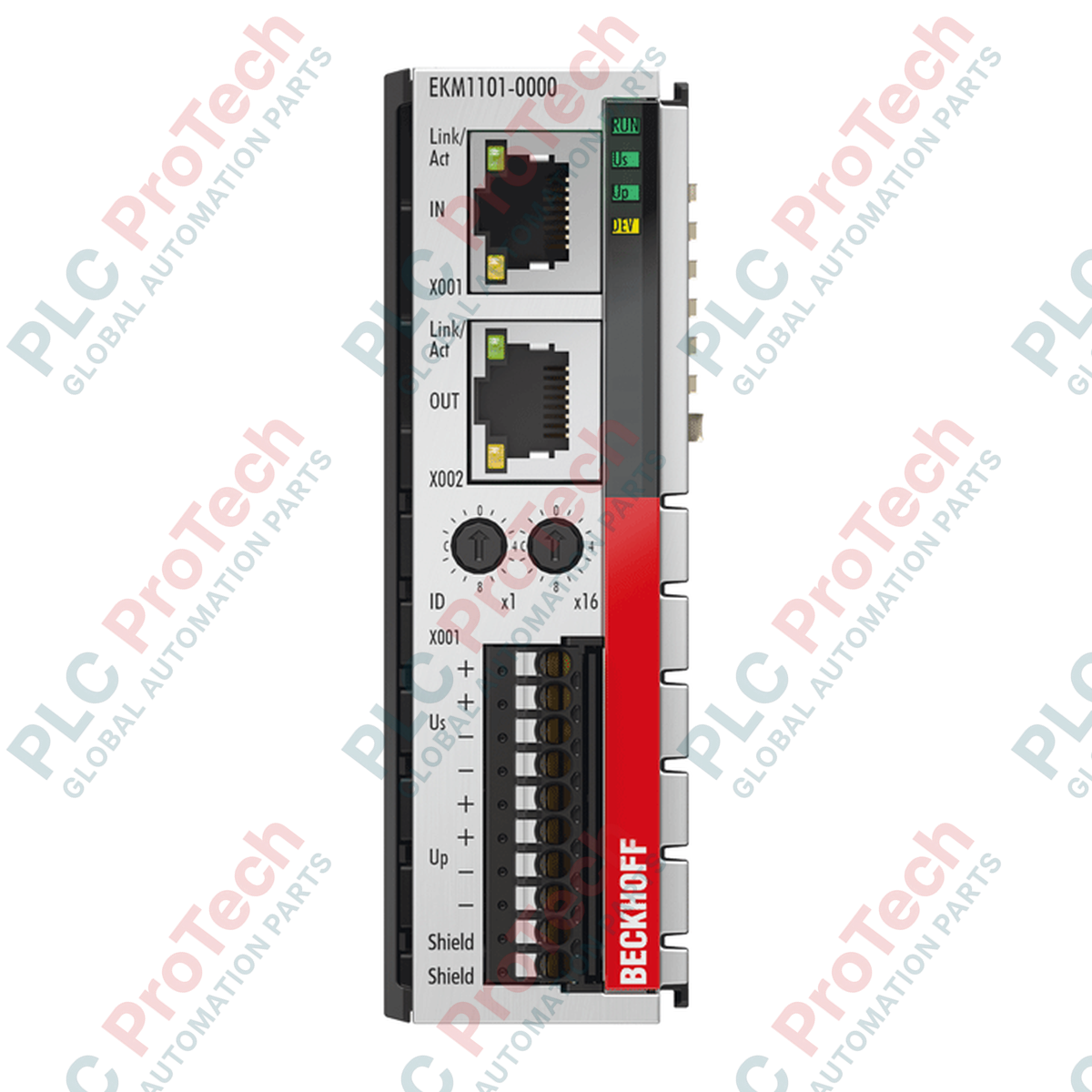

BECKHOFF EKM1101 EtherCAT-csatoló ID-kapcsolóval

SKU EKM1101

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EKM1101
Country of origin:Németország
Product Type: EtherCAT-csatolók
Payment: T/T, Western Union
Weight: 450g
Dimensions: 30 mm x 100 mm x 95 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A BECKHOFF EKM1101 egy EtherCAT-csatoló, amely szabványos EtherCAT-terminálokat (ELxxxx sorozat) csatlakoztat 100BASE-TX EtherCAT-hálózatokhoz. A csatoló integrált hexadecimális forgókapcsolókkal megvalósított beépített identitás-ellenőrzéssel és átfogó feszültségdiagnosztikával rendelkezik, tartós, cinkből fröccsöntött fémházban. Fejállomásként működik a downstream I/O-terminálok számára, és az Ethernet 100BASE-TX-en továbbított táviratokat E-busz-jelreprezentációvá alakítja.

A moduláris gépkialakítások és rugalmas rendszertopológiák támogatása érdekében a BECKHOFF EKM1101 lehetővé teszi az egyértelmű azonosító-hozzárendelést. A felhasználó három forgókapcsolóval közvetlenül az eszközön manuálisan konfigurálhatja az állomásazonosítókat, így megelőzhetők a kommunikációs eltérések a változó konfigurációjú rendszerekben. Emellett a csatoló felügyeli mind a táp-, mind a kimeneti feszültségeket, ezáltal átfogóbb elektromos diagnosztikát és leválasztott kimeneti feszültségeket biztosít a stabil terepi működéshez.

Jellemzők

A BECKHOFF EL-sorozatú EtherCAT-terminálokat 100BASE-TX hálózatokhoz csatlakoztatja.
Integrált hexadecimális forgóazonosító-kapcsolók legfeljebb 256 egyedi állomásazonosító beállításához.
Átfogó diagnosztikai funkciók, amelyek mind a táp-, mind a kimeneti feszültségeket felügyelik.
Cink fröccsöntött fémház állapot- és diagnosztikai LED-kijelzőkkel.
Legfeljebb 2000 mA-es E-busz-tápáramot biztosít a csatlakoztatott terminálok számára.
Egyetlen hálózati szegmensben legfeljebb 65 534 címezhető EtherCAT-terminált támogat.
500 V-os elektromos leválasztás a tápcsatlakozók, a tápfeszültség és az EtherCAT-hálózat között.
Fordított polaritás elleni védelem a biztonságos helyszíni telepítéshez.

Alkalmazások

Moduláris gépgyártás, amely változó gyártási modulok automatikus identitás-ellenőrzését igényli.
Elosztott EtherCAT I/O-csomópontok, amelyek nagy mechanikai vagy elektromos igénybevételnek kitett környezetben működnek.
Ipari automatizálási topológiák, amelyek a vezérlőfeszültség stabilitásának szoros felügyeletét igénylik.

Műszaki adatok

Általános

Gyártó	BECKHOFF
Modell	EKM1101
Kialakítás	Fémház jelző LED-ekkel
Anyag	Cink fröccsöntött
Konfigurálható azonosítók száma	256

Kommunikáció és interfész

Protokoll	EtherCAT
Adatátviteli sebesség	100 Mbit/s
Buszinterfész	2 x RJ45
Állomások közötti távolság	Max. 100 m (100BASE-TX)
Késleltetés	Kb. 1 mikroszekundum

Elektromos adatok

Tápellátás	24 V DC (-15% / +20%)
E-busz tápárama	2000 mA
Áramfelvétel az US-ról	50 mA + (az E-busz áramának összege / 4)
Áramfelvétel az UP-ról	50 mA + terhelés
Tápcsatlakozók	Max. 24 V DC / max. 2 A
Elektromos leválasztás	500 V (tápcsatlakozó / tápfeszültség / EtherCAT)
Különleges jellemzők	Elektromosan leválasztott kimeneti feszültségek, fordított polaritás elleni védelem, a táp- és kimeneti feszültségek diagnosztikája

Mechanikai jellemzők és telepítés

Méretek (szélesség x magasság x mélység)	30 mm x 100 mm x 95 mm
Tömeg	Kb. 450 g
Szerelés	35 mm-es DIN-sínre (az EN 60715 szabványnak megfelelően), zárral
Egymás mellé szerelés	Dupla hornyos és kulcsos csatlakozás
Bekötési csatlakozás	Rugóműködtetés csavarhúzóval
Tömör vezető keresztmetszete	0,2-1,5 mm² (AWG 24-14)
Sodrott vezető keresztmetszete	0,2-1,5 mm² (AWG 24-14)
Érvéghüvellyel ellátott hajlékony vezető	0,25-0,75 mm² (AWG 24-14)
Csupaszolási hossz	8-9 mm

Környezeti feltételek és szabványok

Üzemi hőmérséklet	0 és +55 °C között
Tárolási hőmérséklet	-40 és +85 °C között
Relatív páratartalom	95%, páralecsapódás nélkül
Védettségi fokozat	IP20
Rezgés- és ütésállóság	Megfelel az EN 60068-2-6 és az EN 60068-2-27 szabványnak
EMC-zavartűrés és kibocsátás	Megfelel az EN 61000-6-2 és az EN 61000-6-4 szabványnak

Telepítési irányelvek

A készülék telepítésének vagy bekötésének megkezdése előtt győződjön meg arról, hogy minden elektromos tápellátás biztonságosan feszültségmentesítve van.
Szerelje az EKM1101 csatolót függőlegesen szabványos, 35 mm-es DIN-sínre (az EN 60715 szabványnak megfelelően), és rögzítse a beépített sínzárral.
Csúsztassa egymás mellé a további EtherCAT-terminálokat a dupla hornyos és kulcsos csatlakozással a megfelelő hátlapi érintkezés létrehozásához.
Az üzembe helyezés előtt állítsa be a kívánt állomásazonosító-kódot (0-255) a három beépített hexadecimális forgó ID-kapcsolóval.
Csatlakoztassa a 24 V DC tápvezetékeket a rugós szorítókapcsokhoz a rugó működtetéséhez megfelelő csavarhúzó használatával. Ellenőrizze, hogy a csupaszolási hossz 8 és 9 mm között legyen.
Csatlakoztassa az RJ45 EtherCAT-kommunikációs kábeleket a kijelölt portokhoz, legalább 5. kategóriájú árnyékolt kábelezést használva.

FAQ

Mi a BECKHOFF EKM1101 fő funkciója?

A BECKHOFF EKM1101 egy EtherCAT-csatoló, amely szabványos ELxxxx EtherCAT-terminálokat csatlakoztat 100BASE-TX hálózatokhoz, miközben integrált forgó ID-kapcsolókat és tápfeszültség-diagnosztikát kínál tartós cink présöntvény házban.

Hány egyedi azonosító állítható be a BECKHOFF EKM1101-en?

A BECKHOFF EKM1101 három integrált forgó hexadecimális kapcsolóval rendelkezik, amelyek akár 256 egyedi állomásazonosító kézi beállítását teszik lehetővé a moduláris rendszer pontos azonosításához.

Mekkora a BECKHOFF EKM1101 által biztosított maximális E-busz-áram?

A BECKHOFF EKM1101 legfeljebb 2000 mA E-busz-tápáramot biztosít a csatlakoztatott downstream EtherCAT-terminálok táplálásához.

Milyen diagnosztikai funkciókat biztosít a BECKHOFF EKM1101 csatoló?

A BECKHOFF EKM1101 integrált diagnosztikát kínál a táp- és kimeneti feszültségek felügyeletéhez, elektromosan leválasztott kimeneti vonalakkal és külön állapotjelző LED-ekkel az előlapon.

Milyen házat és védettségi szintet használ a BECKHOFF EKM1101?

A BECKHOFF EKM1101 robusztus cink présöntvény fémházzal készül, IP20 védettséget kínál, és közvetlenül szabványos 35 mm-es DIN-sínre szerelhető.
