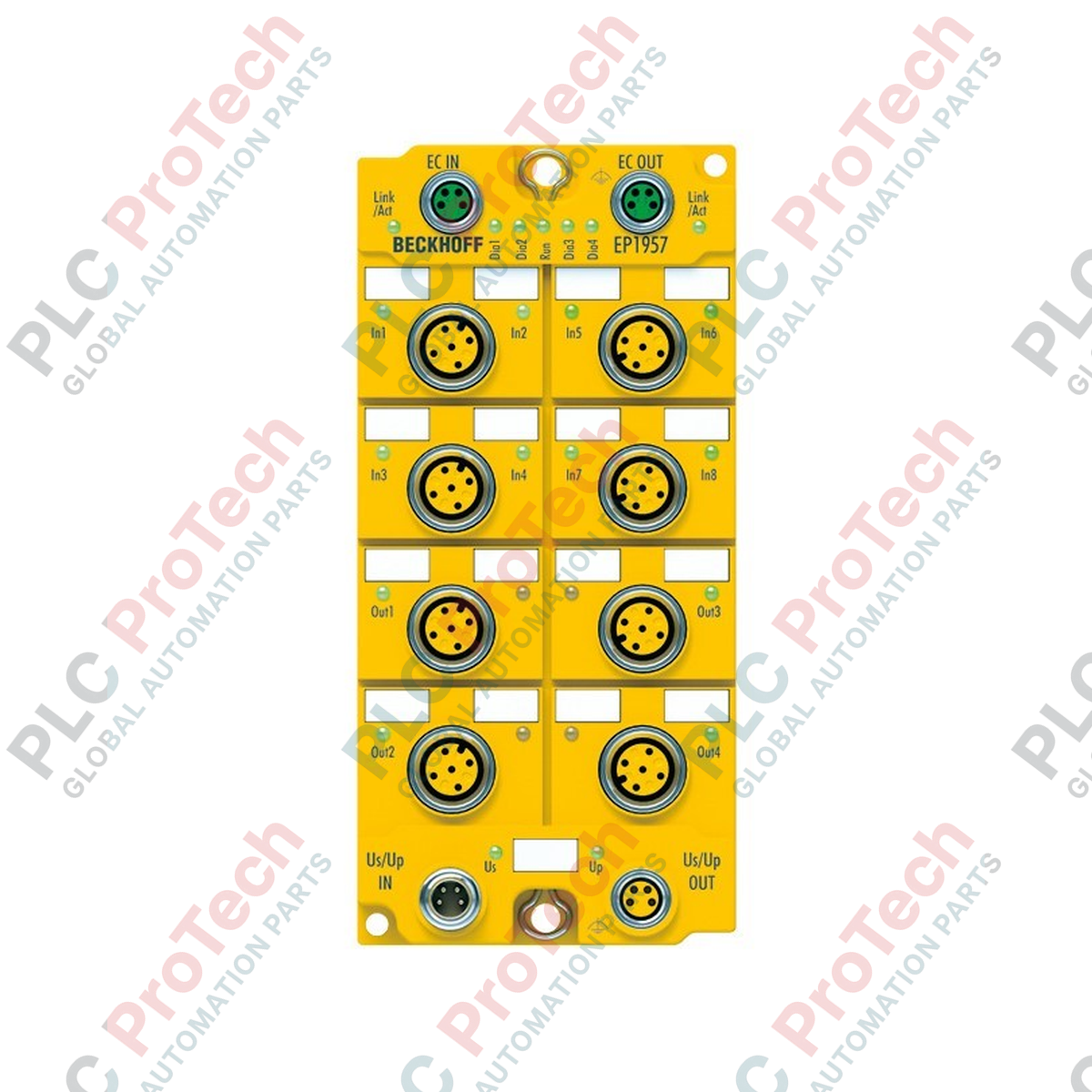

A biztonságos bemeneti és kimeneti terepi jelek közvetlen, robusztus összekötőjeként a Beckhoff EP1957-0022 lehetővé teszi a decentralizált biztonsági logika végrehajtását automatizált gépekben. Ez az IP67-es védettségű TwinSAFE EtherCAT Box egyetlen kompakt terepi eszközben egyesíti a biztonsági bemeneteket, a biztonsági kimeneteket és a helyi, programozható biztonsági vezérlőt. A vezérlőszekrényeken kívül, közvetlenül a gépre szerelve a Beckhoff EP1957-0022 csökkenti a terepi huzalozás összetettségét, miközben megfelel a szigorú, világszerte érvényes gépbiztonsági előírásoknak.
| Paraméter | Specifikáció |
|---|---|
| Gyártó | Beckhoff |
| Modellszám | EP1957-0022 |
| Protokoll | TwinSAFE / Safety over EtherCAT (FSoE) |
| Buszinterfész | 2 db M8-as aljzat, árnyékolt, csavaros kivitel |
| Csatlakozástechnika | M12 x 1, 5 pólusú, A-kódolású |
| Biztonságos bemenetek száma | 8 |
| Biztonságos kimenetek száma | 4 |
| Max. kimeneti áram | Csatornánként 0,5 A |
| Ciklusidő | Névlegesen 1 ms (a biztonsági projekt méretétől függően) |
| Hibareakció ideje | <= paraméterezett watchdog-idő |
| Áramfelvétel (US) | Max. 120 mA |
| Áramfelvétel (UP) | Max. 60 mA |
| Védettségi fokozat | IP67 (megfelel az EN 60529 szabványnak) |
| Biztonsági szabványok | EN ISO 13849-1:2015 (4. kategória, PL e), EN 61508:2010 (SIL 3) |
| Beépítési helyzet | Változtatható / többirányú felszerelés |
| Egységtömeg | 315 g |
| Szállítási tömeg (számított) | 2,0 kg |
| Csatlakozótípus | Csatlakozókiosztás | Funkcionális hozzárendelés |
|---|---|---|
| 2 db M8-as aljzat | EtherCAT be-/kimenet | Árnyékolt, determinisztikus ipari kommunikációs útvonal |
| M12, 5 pólusú (A-kódolású) | Biztonságos bemenetek 1–8 | Kétcsatornás vagy egycsatornás érzékelőbemeneti csatlakozások |
| M12, 5 pólusú (A-kódolású) | Biztonságos kimenetek 1–4 | 0,5 biztonságos kapcsolójelek a beavatkozókhoz/kontaktorokhoz |
Az EP1957-0022 decentralizált biztonsági vezérlőként működik. Ha az architektúra kizárólag központi logikára épül, és csak biztonsági bemenetbővítésekre van szükség, fontolja meg az EP1908-0002 használatát. Ez a modul kompatibilis a TwinCAT 3.1 környezetekkel. Ne feledje, hogy a biztonsági ellenőrzőösszeg módosításaihoz a teljes biztonsági projekt letöltése szükséges az EtherCAT-masteren keresztül; a menet közbeni logikai módosításokat a biztonsági szabványok követelményei korlátozzák.
Bár a biztonsági kimenetek névleges terhelhetősége 0,5 A, induktív terhelések kapcsolásakor külső szabadonfutó diódák szükségesek, ha gyors kapcsolási ciklusok során túllépik a belső elnyomó áramkörök határértékeit. Emellett ügyeljen arra, hogy az érzékelőtáp (US) teljes áramfelvétele ne haladja meg a 120 mA-t a helyi túláramvédelem kioldásának megelőzése érdekében. A fizikai elrendezés megtervezésekor dinamikus hűtőborda-távolság biztosítása nélkül kerülje az eszköz nagy rezgésforrások vagy szélsőséges hőkibocsátók közvetlen közelébe történő felszerelését, mivel a hőfelhalmozódás csökkentheti a belső biztonsági relék élettartamát.
Az EtherCAT-hálózathoz mindig kiváló minőségű, kétszeresen árnyékolt M8-kábeleket használjon az EMC által kiváltott watchdog-időtúllépési hibák elkerülése érdekében, amelyek automatikusan biztonságos állapotba állítják a biztonsági logikát. Gondoskodjon arról, hogy a modul fém rögzítőkonzoljai közvetlenül a gépvázhoz legyenek földelve, így kis impedanciájú út jön létre a nagyfrekvenciás zavarok számára. Ellenőrizze, hogy az US (érzékelő-/vezérlőtáp) és az UP (aktuátori perifériatáp) áramkörét egymástól független, tanúsított Class 2 tápegységek táplálják a megfelelő biztonsági leválasztás fenntartása érdekében.
A fizikai telepítés vagy a kábelek csatlakoztatása előtt feszültségmentesítse az összes elsődleges, segéd- és biztonságihurok-tápelosztó rendszert. Kalibrált multiméterrel ellenőrizze, hogy valamennyi kapocs között teljesen megszűnt-e a feszültség. A tápellátás leválasztásának elmulasztása a belső biztonsági komponensek maradandó károsodásához, a gép váratlan mozgásához vagy súlyos sérüléshez vezethet.
Rögzítse biztonságosan az EtherCAT Boxot sík, rezgéscsillapított felületre M4-es csavarokkal, legfeljebb 1,2 Nm nyomatékkal meghúzva őket.
Csatlakoztassa az árnyékolt M8 EtherCAT-kommunikációs kábeleket. Kézzel húzza meg a csatlakozókat, hogy az IP67-es tömítőgyűrű megfelelően összenyomódjon.
Csatlakoztassa a biztonsági bemenetekhez és biztonsági kimenetekhez tartozó A-kódolású M12-kábeleket a biztonsági hurok kapcsolási rajza szerint.
Ellenőrizze, hogy minden használaton kívüli M8- és M12-portot jóváhagyott, IP67-es védőkupak zár-e le a por és folyadék bejutásának megakadályozása érdekében.
Kapcsolja be a rendszert, ellenőrizze a hálózati kapcsolat állapotát a LED-jelzők segítségével, majd hajtson végre működésbiztonsági tesztet a logikai projekten.
