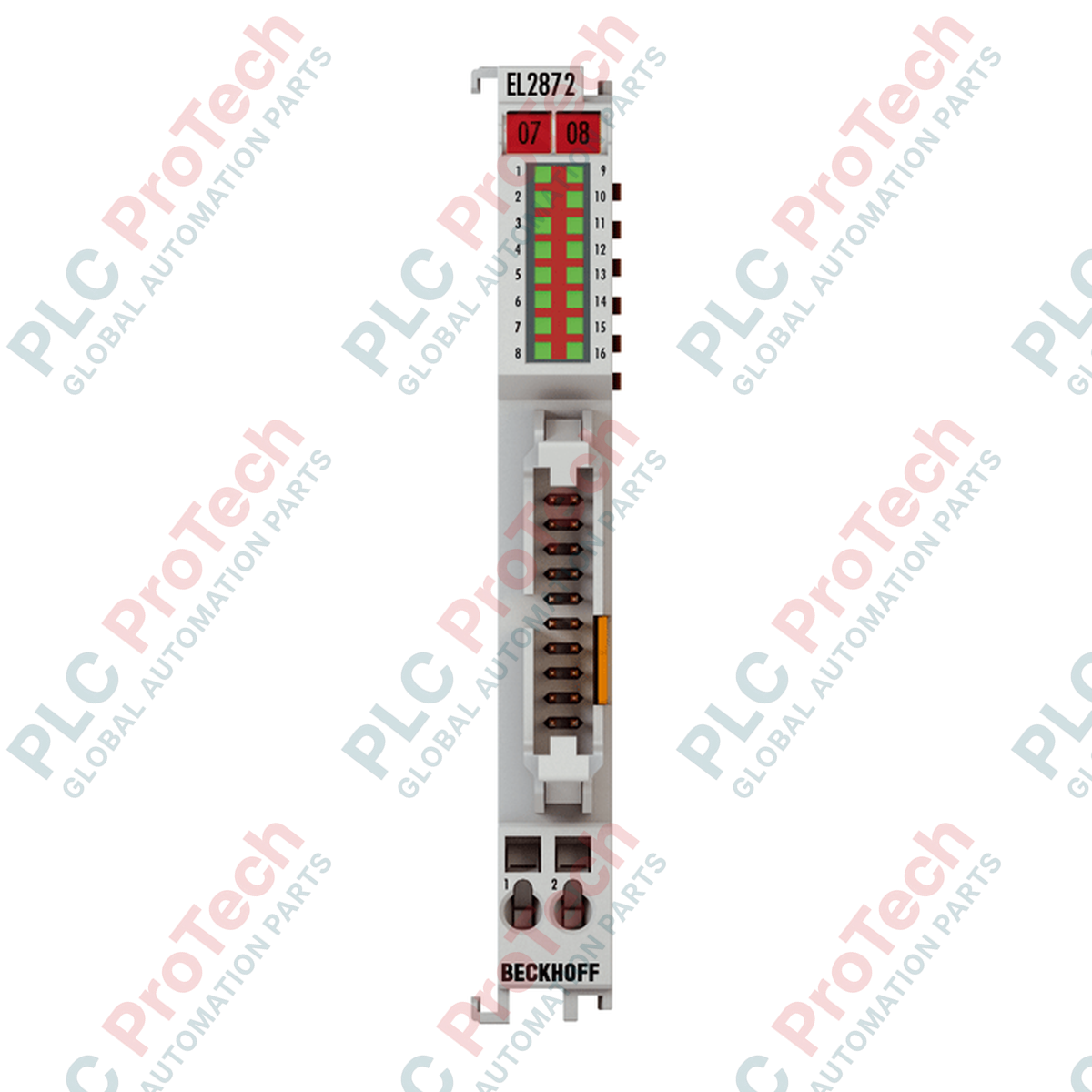

BECKHOFF EL2872-0010 EL sorozatú digitális kimeneti terminál

Termékáttekintés

Az EL2872-0010 (EL28720010) a Beckhoff EL sorozat nagy sűrűségű, 16 csatornás digitális kimeneti terminálja, amelyet kifejezetten többpólusú csatlakozós szelepszigetek és nagy sűrűségű ipari működtetők csatlakoztatására terveztek. A lapos szalagkábeles csatlakozástechnológiának köszönhetően ez a modul csökkenti a szekrényen belüli huzalozás összetettségét, és jelentősen felgyorsítja a telepítést gépgyártási alkalmazásokban. Az egyedi rövidzárvédelemmel ellátott, földkapcsolású kimenetek révén az EL2872-0010 megbízható és robusztus vezérlést biztosít induktív, ohmos és lámpaterhelésekhez modern automatizált szerelőrendszerekben.

Műszaki konfiguráció

A terminál felépítését a szelepszigetekhez történő egyszerűsített jelátvitelhez optimalizálták. A kimeneti fokozat 16 csatornát biztosít, amelyek mindegyike legfeljebb 0,5 A névleges áramra képes, rövidzárbiztos kialakítása pedig csatornánként < 7 A értékre korlátozza az áramot. A modul fordított polaritás elleni védelemmel rendelkezik, és csatornánként legfeljebb 150 mJ kikapcsolási energiát kezel, így kiválóan alkalmas mágnesszelepek ismételt kapcsolására. A kommunikáció nagy sebességű EtherCAT E-buszon keresztül történik, az E-busz és a terepi potenciál közötti 500 V-os galvanikus leválasztás pedig biztosítja a jel integritását a nagyfrekvenciás ipari zavarokkal szemben.

Műszaki adatok

GYIK

Melyek a lapos szalagkábeles csatlakozás legfontosabb előnyei?

A lapos szalagkábel lehetővé teszi a többpólusú szelepcsatlakozók csoportos bekötését, ami csökkenti a pont-pont huzalozás munkaigényét, mérsékli a csatlakozási hibák valószínűségét, és tisztább, rendezettebb kapcsolószekrény-elrendezést eredményez.

Szükség van külső tápellátásra a kimenetekhez?

Igen. Miközben az E-busz biztosítja a vezérlési logika tápellátását, a 16 kimenet terepi tápellátását is biztosítani kell a modul számára a csatlakoztatott mágnesszelepek vagy működtetők meghajtásához.

Használható ez a terminál veszélyes területeken?

Igen, az EL2872-0010 ATEX-jóváhagyással rendelkezik (II 3 G Ex nA IIC T4 Gc), ezért megfelelő tokozásba telepítve alkalmas 2. zónájú veszélyes területeken történő használatra.

Telepítési és üzemeltetési javaslatok

• A lapos szalagkábel kezelése: Lapos szalagkábelek (AWG 28, 1,27 mm-es osztás) használatakor ügyeljen arra, hogy a kábelt ne érje túlzott húzóterhelés, és ne hajlítsa meg élesen, mivel ez a vezeték kifáradásához vagy az IDC-csatlakozónál fellépő időszakos érintkezési hibához vezethet.
• Induktív terhelések védelme: Nagy tekercsekkel rendelkező szelepszigetek esetén, amelyek jelentős ellenirányú elektromotoros erőt hozhatnak létre, győződjön meg arról, hogy a szelepsziget beépített lefutóáramkörös védelemmel rendelkezik. Bár az EL2872-0010 induktív terhelésekhez készült, a túlzott kikapcsolási energia csökkentheti a kapcsolótranzisztorok élettartamát.
• Biztonságos földelés: Mivel ez földkapcsolású terminál, gondoskodjon arról, hogy a tápegység közös pontja (GND) megbízhatóan csatlakozzon a rendszer védőföldjéhez az áramelosztó egységnél, így minden kimeneti csatorna számára kis impedanciájú visszatérő áramút biztosítható.
