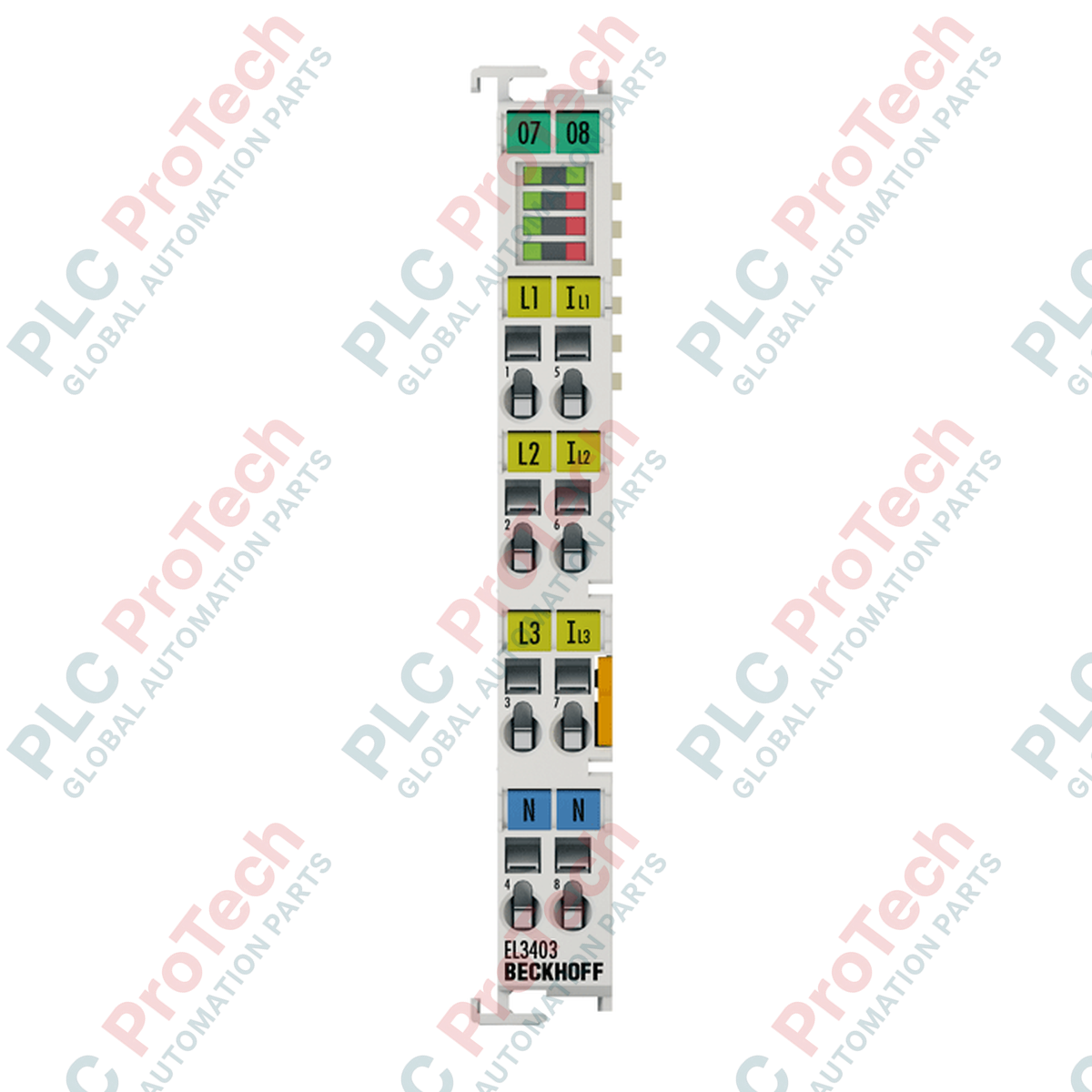

BECKHOFF EL3403 EtherCAT terminál 3 csatornás teljesítménymérő modul

SKU EL3403

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3403
Country of origin:Németország
Product Type: EtherCAT-terminálok
Payment: T/T, Western Union
Weight: 75g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A háromfázisú váltakozóáramú hálózatok közvetlenül az ipari terepibusz-szegmensen belüli elemzéséhez a Beckhoff EL3403 pontos, nagy teljesítményű mérési értékeket biztosít. Ezt a 3 csatornás analóg bemeneti teljesítménymérő kapcsot úgy tervezték, hogy minden csatlakoztatott fázishoz kiszámítsa az elektromos hálózat átfogó állapotparamétereit, többek között a hatásos teljesítményt, a meddő teljesítményt, a látszólagos teljesítményt, az energiafogyasztást, a fázisszöget (cos phi) és a frekvenciát. A közvetlenül legfeljebb 500 V AC feszültségű bemeneteket feldolgozó modul rendkívül részletes diagnosztikát tesz lehetővé az energiaelosztó rendszerek és az ipari gépek számára. Az 1 A-ig terjedő (AC) nem invazív áramérzékelés külső mérőtranszformátorokon (például x A/1 A) keresztül történik, ami rugalmas integrációt tesz lehetővé a meglévő energiaelosztási keretrendszerekbe.

Jellemzők

Hálózatszinkron mintavételezés 16 bites felbontással a kiváló minőségű jelrögzítés érdekében.
Az összes alkalmazott feszültség- és áramhullámforma közvetlen effektívérték-számítása.
Átfogó adatfeldolgozás: az áram-, feszültség-, hatásos-, meddő- és látszólagos teljesítmény, energia, frekvencia, valamint fázisszög értékeit közvetlenül az E-buszon keresztül szolgáltatja.
Opcionális egyfázisú üzemmód az elkülönített vezetékek egyszerűsített felügyeletéhez.
1500 V-os galvanikus villamos leválasztás az alacsony feszültségű logika és a nagyfeszültségű mérési pontok elkülönítéséhez.
Kompakt, 12 mm-es kialakítás, amely optimalizálja a helykihasználást ipari DIN-síneken.

Alkalmazások

Valós idejű energiagazdálkodás és almérés ipari gyártóüzemekben.
A nagy teljesítményű, háromfázisú váltakozó áramú motorok dinamikus terhelésének felügyelete és diagnosztikai nyomon követése.
Integráció energiaelosztó üzemekben és alállomási szekrényekben a közművek nyomon követéséhez.
A teljesítményjellemzők változásain alapuló prediktív karbantartási elemzés.

Műszaki specifikációk

Gyártó	BECKHOFF
Cikkszám / modell	EL3403
Technológia	Háromfázisú teljesítménymérés váltakozó feszültségekhez
Bemenetek száma	3 × áram, 3 × feszültség
Mérőfeszültség	Max. 500 V AC 3~ (ULX-N: max. 288 V AC)
Mérőáram	Max. 1 A AC (x A/1 A mérőtranszformátorokon keresztül)
Felbontás	1 µA, 0,1 mV, 10 mW (16 bites)
Mérési hiba	A teljes skálaértékhez viszonyítva 0,5% (U/I), számított értékeknél 1%
Mérési eljárás	Valódi effektívérték-számítás
Átalakítási idő	Hálózattal szinkronizált
Elektromos leválasztás	1500 V
E-busz áramfelvétele	Jellemzően 120 mA
Folyamatkép bit szélessége	62 bájtos PM-bemenet, 3 bájtos PM-kimenet
-25 és +60 °C között	-25 és +60 °C között
Tárolási hőmérséklet	-40 és +85 °C között
Relatív páratartalom	95%, nem kondenzálódó
Burkolat védettségi fokozata	IP20
Méretek (W × H × D)	12 mm × 100 mm × 68 mm
Tömeg	Kb. 75 g

Csatlakozások és interfészek

Csatlakozási jellemző	Specifikáció
Bekötési mód	Tömör vezető (e), hajlékony vezető (f) és érvéghüvely (a)
Működtetési mód	Rugós működtetés csavarhúzóval
Csatlakozási keresztmetszet (tömör/sodrott vezeték)	0,08–2,5 mm² (AWG 28–14)
Csatlakozási keresztmetszet (érvéghüvellyel)	0,14–1,5 mm² (AWG 26–16)
Csupaszolási hossz	8–9 mm
Áramterhelés – teljesítményérintkezők	Max. 10 A

Telepítési irányelvek

Szerelje a kapcsot az EN 60715 szabványnak megfelelő, szabványos 35 mm-es DIN-sínre, majd rögzítse szilárdan.
Győződjön meg arról, hogy a dupla réses és kulcsos mechanikus csatlakozás teljesen egy síkban van a szomszédos kapcsokkal.
A nagyfeszültségű mérővezetékeket a kisfeszültségű E-busz- és jelvezetékektől elkülönítve vezesse a zajcsatolás megelőzése érdekében.
A hibaelhárítás vagy a hardver cseréje során a biztonság érdekében szereljen be megfelelő külső áramváltó-rövidrezáró kapcsokat.

Megfelelőség és tanúsítványok

CE
UL-listázott
EMC-állóság/kibocsátás: megfelel az EN 61000-6-2 / EN 61000-6-4 szabványnak
Rezgés-/ütésállóság: megfelel az EN 60068-2-6 / EN 60068-2-27 szabványnak

FAQ

Milyen paramétereket tud kiszámítani és megjeleníteni a Beckhoff EL3403?

Az EL3403 mindhárom csatornán méri a feszültséget, az áramerősséget, a hatásos teljesítményt, a meddő teljesítményt, a látszólagos teljesítményt, az energiafogyasztást, a fázisszöget (cos phi) és a frekvenciát.

Támogatja az EL3403 az egyfázisú üzemet?

Igen, bár a sorkapocs váltakozó áramú hálózatok háromfázisú teljesítménymérésére van optimalizálva, opcionális egyfázisú konfigurációt is támogat.

Mekkora az EL3403 maximális közvetlen névleges feszültségbemenete?

A sorkapocs maximális 500 V AC háromfázisú mérőfeszültségre van méretezve (ULX-N névleges érték esetén a maximum 288 V AC).

Hogyan történik az áram mérése ezzel az EtherCAT sorkapoccsal?

A modul legfeljebb 1 A váltakozó áramot mér, amelyet általában külső, szabványos, x A / 1 A áttételre konfigurált mérőtranszformátorokon keresztül vezetnek.

Milyen mechanikai környezeti védettségi besorolással rendelkezik az EL3403?

A sorkapocs IP20 védettségi besorolású, és kapcsolószekrénybe, 35 mm-es DIN-sínre történő beépítésre készült.
