Leírás

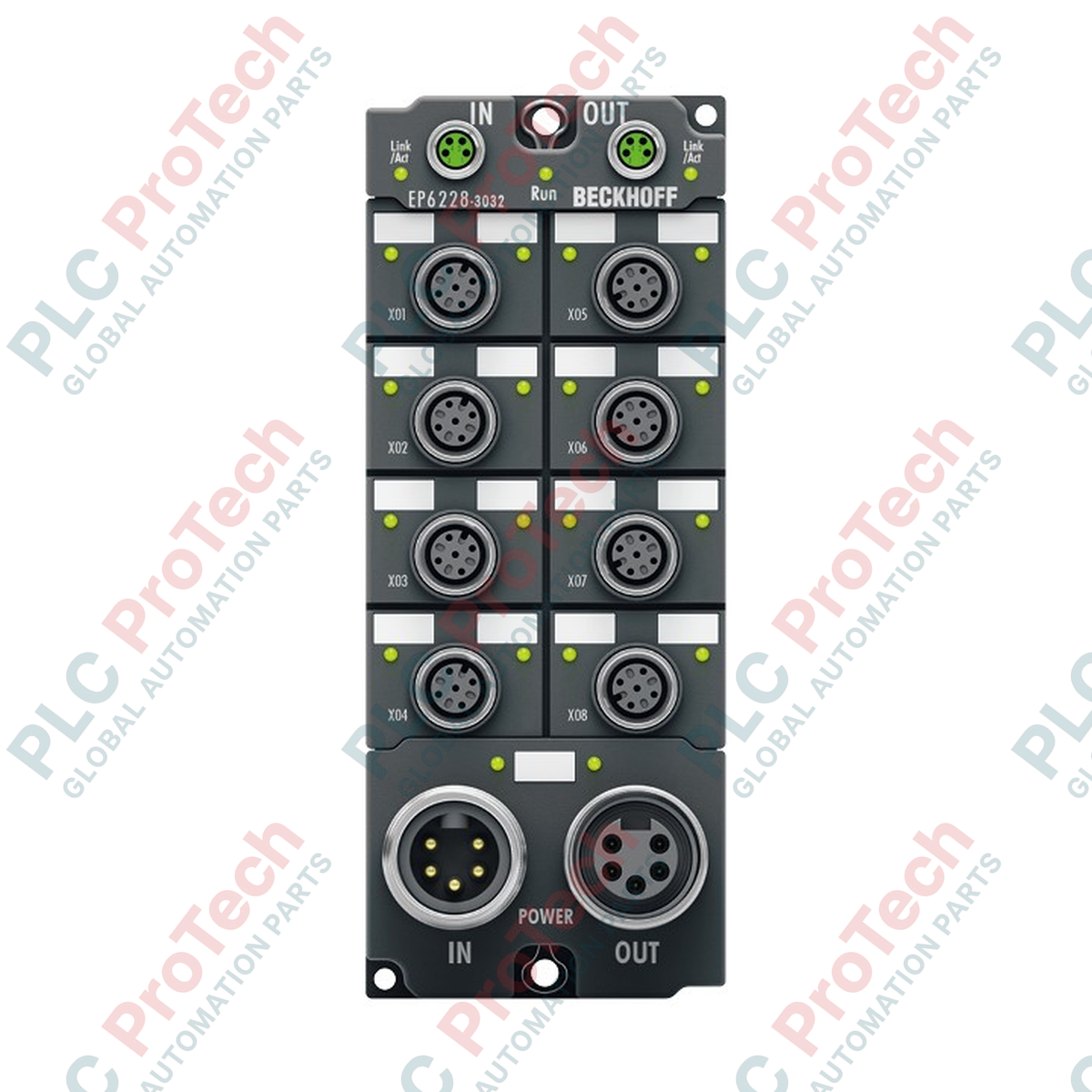

A BECKHOFF EP6228-3032 IP67-es védettségű ipari EtherCAT Box, amely 8 csatornás IO-Link masterként működik. A vezérlőszekrény nélküli, decentralizált vezérlési architektúrákhoz tervezett modul lehetővé teszi akár nyolc IO-Link-eszköz, például érzékelők, működtetők és pneumatikus szelepszigetek közvetlen integrálását az EtherCAT kommunikációs hálózatába.

B osztályú masterként működve a modul kiegészítő, galvanikusan leválasztott tápellátást (P24) biztosít kifejezetten a működtetők számára, kiegészítve a szabványos érzékelőtápot. Ez a konfiguráció különösen alkalmas nagyobb teljesítményigényű terepi eszközökhöz. A tápellátás és a továbbvezetés szabványos 7/8 hüvelykes tápcsatlakozókkal valósul meg, amelyek egyszerűsítik a terepi, láncba kapcsolt továbbfűzést.

A fizikai kialakítás robusztus és teljesen tömített, így IP65, IP66 vagy IP67 behatolás elleni védettséget biztosít. A modult zord mechanikai és környezeti feltételek közötti működésre tervezték, közvetlenül a gépre szerelhető, ezáltal optimalizálja a kábelezési topológiát és csökkenti a kapcsolószekrény helyigényét.

Jellemzők

• 8 független IO-Link B osztályú interfész M12-es csatlakozástechnikával
• Teljes kompatibilitás az IO-Link V1.1 specifikációval
• Támogatja a 4,8 kbaud (COM1), 38,4 kbaud (COM2) és 230,4 kbaud (COM3) szabványos adatátviteli sebességeket
• Nagy kapacitású B osztályú portkonfiguráció, amely L+ érzékelőtápot és kiegészítő P24 működtetőtápot is biztosít
• Integrált 7/8 hüvelykes, 5 pólusú tápcsatlakozás betáplálási és továbbvezetési csatlakozókkal
• Kettős, M8-as, árnyékolt, csavaros kivitelű csatlakozók az EtherCAT-busz hálózati interfészéhez
• Robusztus IP65/66/67-es kialakítás szekrény nélküli terepi telepítéshez

Alkalmazások

• Decentralizált, gépre szerelt automatizálási architektúrák, amelyek közvetlen terepibusz-csatlakozást igényelnek
• IO-Link-működtetők és kiegészítő B osztályú tápellátást igénylő szelepszigetek vezérlése
• Por, nedvesség vagy folyadékfröccsenés által veszélyeztetett, zord gyártási környezetek
• Intralogisztikai és szállítórendszerek elosztott érzékelőhálózatokkal

Műszaki specifikációk

Általános

EtherCAT és kommunikáció

Elektromos jellemzők

Szabványok és jóváhagyások

Csatlakozások / interfészek

Telepítési irányelvek

1. A fizikai telepítés megkezdése előtt győződjön meg arról, hogy minden terepi tápellátás és hálózati vezeték teljesen feszültségmentes.
2. Rögzítse a modult biztonságosan egy sík, merev gépvázhoz a beépített rögzítőfuratok segítségével. Ne húzza túl a rögzítőcsavarokat.
3. Ellenőrizze, hogy az összes csatlakozó M12-, M8- és 7/8"-os kábelcsatlakozó tiszta, száraz és sértetlen-e.
4. Csatlakoztassa az EtherCAT-kommunikációs kábeleket az árnyékolt M8 bemeneti és kimeneti aljzatokhoz, és a védettségi fokozat fenntartása érdekében szorosan húzza meg a menetes gallérokat.
5. Csatlakoztassa a 24 V DC tápellátást a 7/8"-os dugaszhoz, és szükség esetén fűzze tovább a következő modulokhoz.
6. Szerelje fel a használaton kívüli portokra a megfelelő, menettel kompatibilis védősapkákat, hogy az egység por- és nedvesség behatolásával szemben tömített maradjon.

Csereajánlások

1. Az eltávolítás megkezdése előtt dokumentálja a meglévő modul portkonfigurációját, a kapocshálózat elrendezését és az eszközleképezést.
2. Feszültségmentesítse teljesen a rendszert, beleértve a Class B-portokhoz csatlakoztatott külső működtetőtáp-vezetékeket is.
3. Válassza le az összes hálózati, táp- és I/O-kábelt a modulról.
4. Távolítsa el a hibás modult, és ugyanarra a szerelési helyre szerelje be az új egységet.
5. Csatlakoztassa újra az összes kábelt, ellenőrizve a megfelelő csatornakiosztást, valamint az M12- és M8-csatlakozók tömítettségét.
6. Kapcsolja be a rendszert, és a hálózati LED-kijelzőkön keresztül ellenőrizze a megfelelő fieldbus-kommunikációs állapotot.
