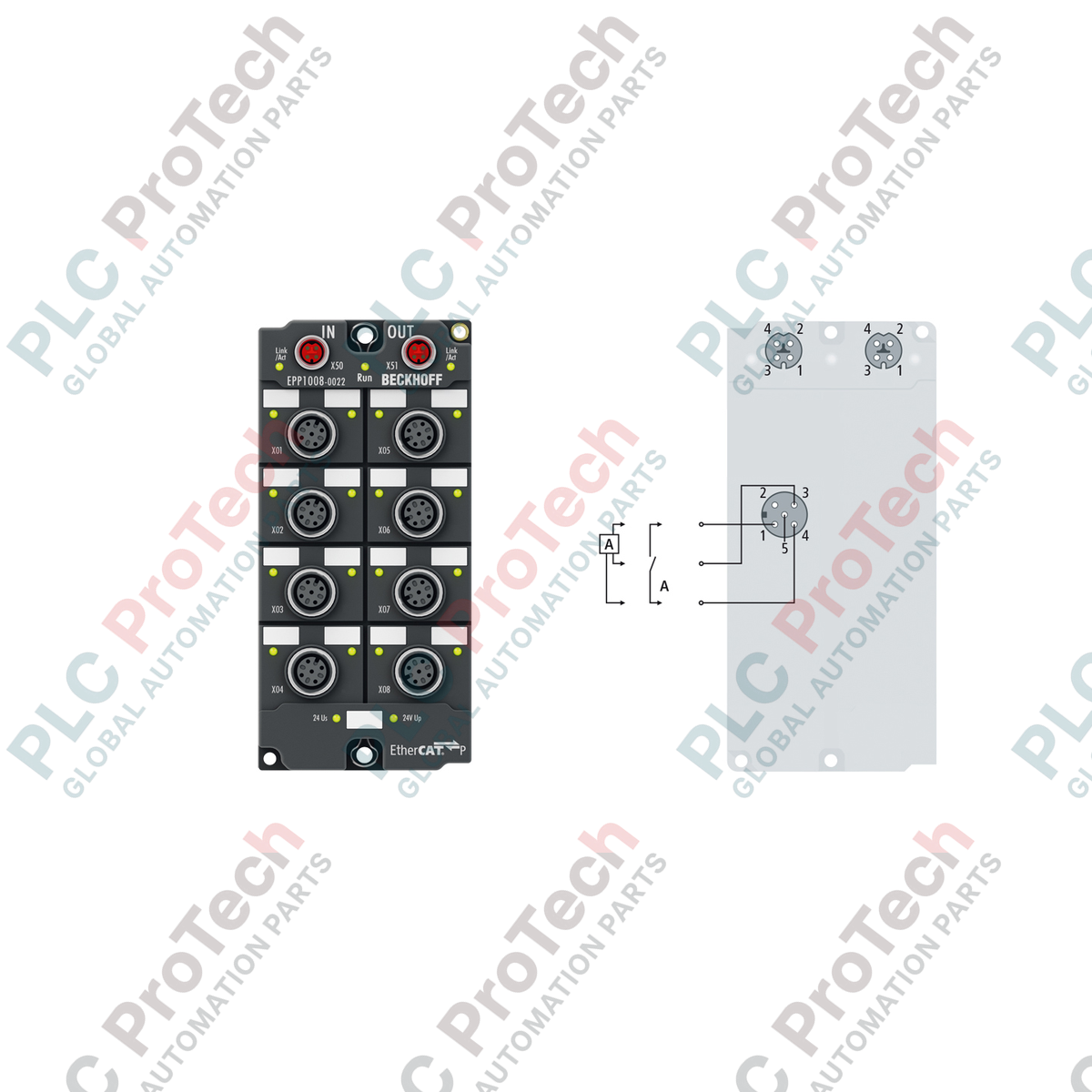

A helytakarékos ipari környezetekhez, közvetlenül a gépkeretre történő felszerelésre tervezett Beckhoff EPP1008-0022 EtherCAT P-kódolású digitális bemeneti modul, amely szükségtelenné teszi a helyi terepi dobozok használatát. A fizikai rétegből gyors digitális vezérlőjeleket gyűjt, majd egységes, nagy sebességű kapcsolaton továbbítja azokat a vezérlési architektúrához. Az adatok és a tápellátás (Us és Up egyaránt) egyetlen 4 eres, P-kódolású M8-kábelbe integrálásával a modul egyszerűsíti a kábelezést, miközben fenntartja a determinisztikus kommunikációt. Robusztus poliamid házba zárva kiválóan ellenáll a környezeti terhelésnek, a rezgéseknek és a nedvesség behatolásának.
| Paraméter | Specifikáció értéke |
|---|---|
| Gyártó | Beckhoff Automation |
| Modellszám | EPP1008-0022 |
| Protokoll | EtherCAT P |
| Buszinterfész | 2 x M8 aljzat, árnyékolt, csavaros, P-kódolású |
| Bemenetek száma | 8 digitális bemenet (fizikai M12-csatlakozónként 1 bemenet) |
| Bemeneti specifikáció | EN 61131-2, 1/3. típus |
| Bemeneti csatlakozások | M12 x 1, 5 pólusú, A-kódolású |
| Névleges bemeneti feszültség | 24 V DC (−15% / +20%) |
| Bemeneti szűrési idő | 3,0 ms |
| "0" jel feszültségtartománya | −3–+5 V DC |
| "1" jel feszültségtartománya | 11–30 V DC |
| Jellemző bemeneti áram | 3 mA (EN 61131-2, 3. típus) |
| Érzékelőtáp | A vezérlési feszültségből, Us-ből származik, legfeljebb 0,5 A, rövidzárlatbiztos (összesen) |
| Áramfelvétel (Us-ről) | Jellemzően 100 mA |
| Elektromos leválasztás | 500 V RMS |
| Védettségi osztály | IP65 / IP66 / IP67 (megfelel az EN 60529 szabványnak) |
| Ház anyaga | PA6 (poliamid) |
| Üzemi hőmérséklet | −25 és +60 °C között |
| Tárolási hőmérséklet | −40 és +85 °C között |
| Fizikai méretek | 60 mm x 126 mm x 26,5 mm (W x M x Mé) |
| Tömeg | Körülbelül 250 g |
| Szállítási tömeg (számított) | 2,0 kg (védő, ömlesztett exportcsomagolással) |
| Porttípus | Tűszám | Funkcionális jelölés |
|---|---|---|
| M8 (EtherCAT P) | 1. tű | Adatátvitel + (Tx+) / vezérlési feszültség + (Us +24 V DC) |
| 2. tű | Adatfogadás + (Rx+) / perifériafeszültség + (Up +24 V DC) | |
| 3. tű | Adatfogadás − (Rx−) / periféria-GND (GNDp) | |
| 4. tű | Adatátvitel − (Tx−) / vezérlési GND (GNDs) | |
| M12 (digitális bemenetek) | 1. tű | +24 V DC érzékelőtáp, Us |
| 2. tű | Nincs csatlakoztatva (NC) | |
| 3. tű | 0 V GND érzékelőtáp | |
| 4. tű | Digitális bemeneti jel (1–8. csatorna) | |
| 5. tű | Funkcionális földelés (FE) / árnyékolás |
Az EPP1008-0022 EtherCAT P-t használ, ezért P-kódolású M8-csatlakozások szükségesek hozzá. Nem kompatibilis tűkiosztás szempontjából a szabványos EP1008-0002 modulokkal, amelyek szabványos, A-kódolású EtherCAT-et és külső kiegészítő tápvezetékeket használnak. Ha szabványos EtherCAT EP-dobozokról EPP-dobozokra áll át, ellenőrizze, hogy a masterállomás tartalmaz-e EP9224 tápegység-betáplálót vagy EK1310 elosztócsatolót a kombinált Us/Up tápellátás biztosításához a vezetéken.
A rendszerintegráció során gyakori hiba a láncba kötött EtherCAT P-szakaszban az Us (vezérlőtáp) vagy az Up (perifériatáp) számára engedélyezett 3,0 A maximális áramkorlát túllépése. Hosszú EPP1008-0022 modul-láncok kialakításakor a TwinCAT System Manager szoftverrel számítsa ki a vezeték összesített feszültségeséseit. Ha az Us feszültsége az utolsó csomópontnál 20,4 V DC alá esik, időszakos terepi kommunikációs hibák vagy érzékelőkiesések lépnek fel.
Ellentétben egyes többbemenetű M12 blokkokkal, amelyek fizikai csatlakozónként két jelet osztanak meg, az EPP1008-0022 minden M12 interfészéhez szigorúan egy, kizárólag a 4-es érintkezőhöz rendelt bemenet tartozik. A szabványos, egycsatornás, 3 vezetékes (PNP típusú) érzékelők közvetlenül beköthetők egyedi Y-elosztók nélkül. Gondoskodjon arról, hogy minden fel nem használt M12- és M8-csatlakozó ipari csavarsapkával legyen lezárva az egység IP67-es környezeti tömítettségének megőrzése érdekében.
Helyezze a modult sík, rezgésálló gépvázra. Rögzítse a felső és alsó rögzítőfuratok használatával. Használjon 2 x M3 csavart (3,5 mm-es furatokhoz) vagy 2 x M4 csavart (4,5 mm-es furatokhoz), és húzza meg őket a nagyfrekvenciás üzem közbeni mechanikai kilazulás megakadályozásához.
Csatlakoztassa a bejövő EtherCAT P kábelt a felső, P-kódolású M8 aljzathoz, és vezesse ki a továbbmenő láncszakaszt az alsó M8 aljzatból. Kézzel húzza meg az M8 fém csavarsapkáit a gáztömör csatlakozás és az árnyékolás épségének biztosításához.
Csatlakoztassa a digitális M12 érzékelőkábeleket a megfelelő 5 pólusú aljzatokhoz. Húzza meg a recézett fémanyákat a nedvesség behatolásának megakadályozása érdekében. A fel nem használt csatlakozókat zárja le védődugókkal az IP67-es védettség megőrzéséhez.
Kapcsolja be az EtherCAT P ágat, és ellenőrizze a LED-ek állapotát. Győződjön meg arról, hogy a rendszer „Us” és a kommunikációs kapcsolat jelzőfényei folyamatos zöld fénnyel világítanak, ami megerősíti a létrejött terepi kommunikációt és a megfelelő csomóponti tápellátást.
