BECKHOFF ZB7213-R003 EtherCAT/Ethernet dinamikus energialánc-kábel

Az ipari infrastruktúra áttekintése

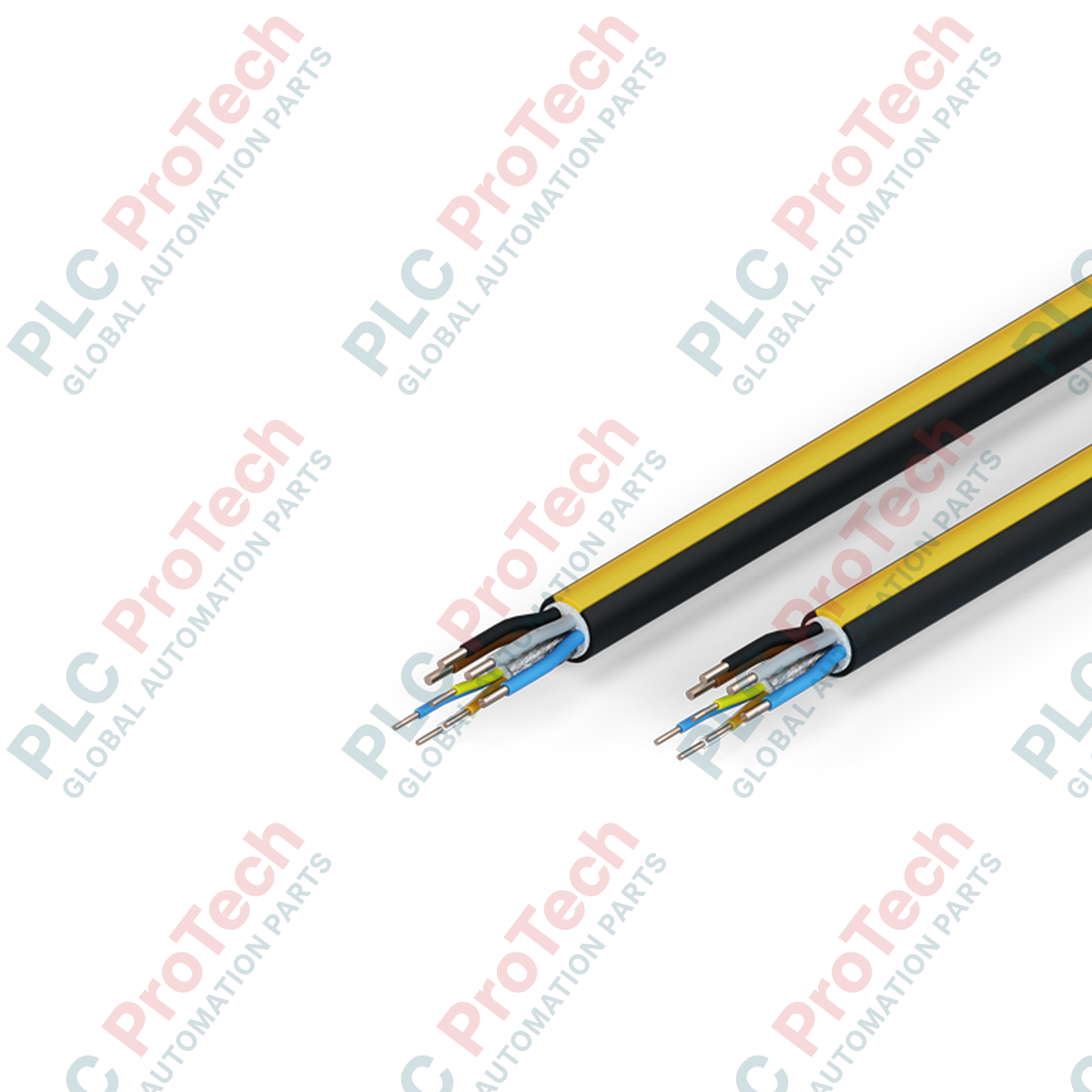

A ZB7213-R003 egy nagy teljesítményű, egyesített adat- és energiaátviteli kábel, amelyet a BECKHOFF tervezett robusztus ipari automatizálási környezetekhez. Ez a speciális kábelköteg egyetlen fizikai kábelben egyesíti a nagy sebességű EtherCAT/Ethernet kommunikációs csatornákat és a kiegészítő tápkábeleket. Intenzív folyamatautomatizálási alkalmazásokban – például többtengelyes robotcellákban, automatizált CNC-megmunkáló komplexumokban és nagy áteresztőképességű anyagmozgató szállítópályákon – a különálló kábelvezetékek fokozottan ki vannak téve a csavaróterhelésnek, a belső vezetőér-súrlódásnak és a szerkezeti károsodásnak. A ZB7213-R003 ezeket a hibaforrásokat egy 4 eres Ethernet csillag-négyes konfiguráció és 4 nagy terhelhetőségű tápvezető kombinálásával küszöböli ki. A nagy rugalmasságú poliuretán (PUR) külső köpenybe zárt integrált kábelelrendezés jelentősen csökkenti a szekrénybevezetési helyigényt, egyszerűsíti a helyszíni nyomvonalvezetést, és minimalizálja a gépészeti berendezések nem tervezett állásidejét.

Jelátviteli topológia és mechanikai felépítés

A kábel belső keresztmetszeti felépítése külön jelátviteli és energiaelosztási rétegekre oszlik, amelyeket dinamikus energialáncos alkalmazásokhoz optimalizáltak. A kommunikációs erek 1 x 4 x 0,34 mm²-es (AWG 22) konfigurációt alkalmaznak, amelyet úgy terveztek, hogy állandó mozgás mellett, nagy távolságokon is biztosítsa a kis csillapítású, 100 Mbps sebességű adatátvitelt. Az integrált tápellátási réteg 4 darab, egyenként 1,5 mm² keresztmetszetű (körülbelül AWG 16) vezetőt tartalmaz, így alkalmas segéd- vagy vezérlőfeszültségek közvetlen továbbítására terepi I/O-csomópontokhoz, érzékelőtömbökhöz és kis teljesítményű működtetőkhöz. A teljes köteget olajtaszító, vegyszerálló fekete PUR-köpeny borítja (a RAL 9005-höz hasonló színben), amelyen jól látható sárga azonosítócsík található (a RAL 1003-hoz hasonló színben), megkönnyítve a vezetékek nyomon követését sűrű kábelcsatornákban.

Átfogó műszaki specifikációk

Hibaelhárítási és alkalmazástechnikai GYIK

Milyen gyakorlati előnye van a ZB7213-R003 köpenyén található sárga csíknak?

A sárga csík (a RAL 1003-hoz hasonló színben) vizuális nyomvonaljelzőként szolgál a rendszer telepítése és helyszíni karbantartása során. Lehetővé teszi a helyszíni technikusok számára, hogy gyorsan elkülönítsék és azonosítsák a zsúfolt kábeltálcákban futó kombinált EtherCAT-adat- és tápellátási vezetékeket, és megkülönböztessék azokat a nagyfeszültségű váltakozó áramú motorvezetékektől vagy a szabványos érzékelővezetékektől, anélkül hogy ellenőrizniük kellene a nyomtatott cikkszámokat.

Elvágható és szabványos ipari csatlakozókkal helyszínen szerelhető ez az ömlesztett kábel?

Igen. A ZB7213-R003 cikkszám nyers, ömlesztett kábelt jelöl, amelyet szabványos, 100 kg-os ipari kábeldobon szállítanak. Kifejezetten úgy tervezték, hogy a helyszínen a megtervezett hosszra vágható, majd kompatibilis BECKHOFF kör alakú ipari csatlakozókkal vagy helyszínen szerelhető, öntött csatlakozódugókkal lezárható legyen.

Hogyan viszonyul a poliuretán (PUR) köpeny a hagyományos PVC-köpenyekhez dinamikus alkalmazásokban?

A szabványos PVC-köpenyek rugalmassága alacsony, és folyamatos hajlítás hatására hajlamosak megrepedezni vagy tartós alakemlékezetet kialakítani, ami a belső erek összeszorulásához vezethet. A poliuretán (PUR) nagy szakítószilárdságot, kiemelkedő szerkezeti szakadásállóságot és dinamikus energialáncos mozgás közben is jó alakvisszanyerést biztosít. Ezenfelül a PUR rendkívül ellenálló az agresszív ásványi olajokkal, a vízben oldódó vágóhűtő folyadékokkal és a helyi kopással szemben.

Helyszíni üzembe helyezési és mechanikai szerelési eljárások

• Energia láncos hézag és beállítás: Amikor a 10,8 mm átmérőjű kábelt dinamikus kábeltartó rendszerbe fekteti, ellenőrizze, hogy a kábel ne legyen leszorítva vagy szorosan rögzítve a mozgó lánc belsejében. A PUR-köpeny és a tartó belső elválasztó bordái között legalább 10 százalék biztonsági hézagot kell biztosítani. A kábelnek szabadon kell csúsznia a dinamikus hajlítási sugáron belül, megakadás vagy megcsavarodás nélkül.

• Az ömlesztett kábeldob kezelése és a kábel lefejtése: Mivel az ömlesztett kábelek tömege akár 100 kg is lehet, a kábel húzásához mindig mechanikus forgótengelyt vagy erre kialakított dobtartó állványt használjon. Soha ne húzza a vezetéket álló kábeldob pereme fölött, mert ez a szerkezeti felépítés megcsavarodását okozza, deformálja a belső csillag-négyes geometriáját, és azonnali nagyfrekvenciás adatvesztéshez vezet.

• Hajlítási sugárra vonatkozó korlátozások: A gép elrendezésének tervezésekor szigorúan tartsa be a minimális dinamikus hajlítási sugarat (folyamatos energialáncos működés esetén ez jellemzően a kábel külső átmérőjének 10–15-szöröse). A minimális hajlítási határérték túllépése a 1,5 mm²-es tápvezető ereket a sérülékeny 0,34 mm²-es jelvezetékekhez nyomja, ami a szigetelés átlyukadásához vezethet.

• 360 fokos árnyékolásföldelés: Az AWG 22-es Ethernet-négyes elemek lezárásakor ügyeljen arra, hogy a fonott rézárnyékolás egyenletesen körbe legyen tekerve a csatlakozóház beépített húzásmentesítője körül. A szilárd, 360 fokos vezetőképes fém–fém kapcsolat megszünteti a közeli kapcsolóüzemű hajtásokból származó nagyfrekvenciás elektromágneses zajcsúcsokat.
