Áttekintés és működési érték

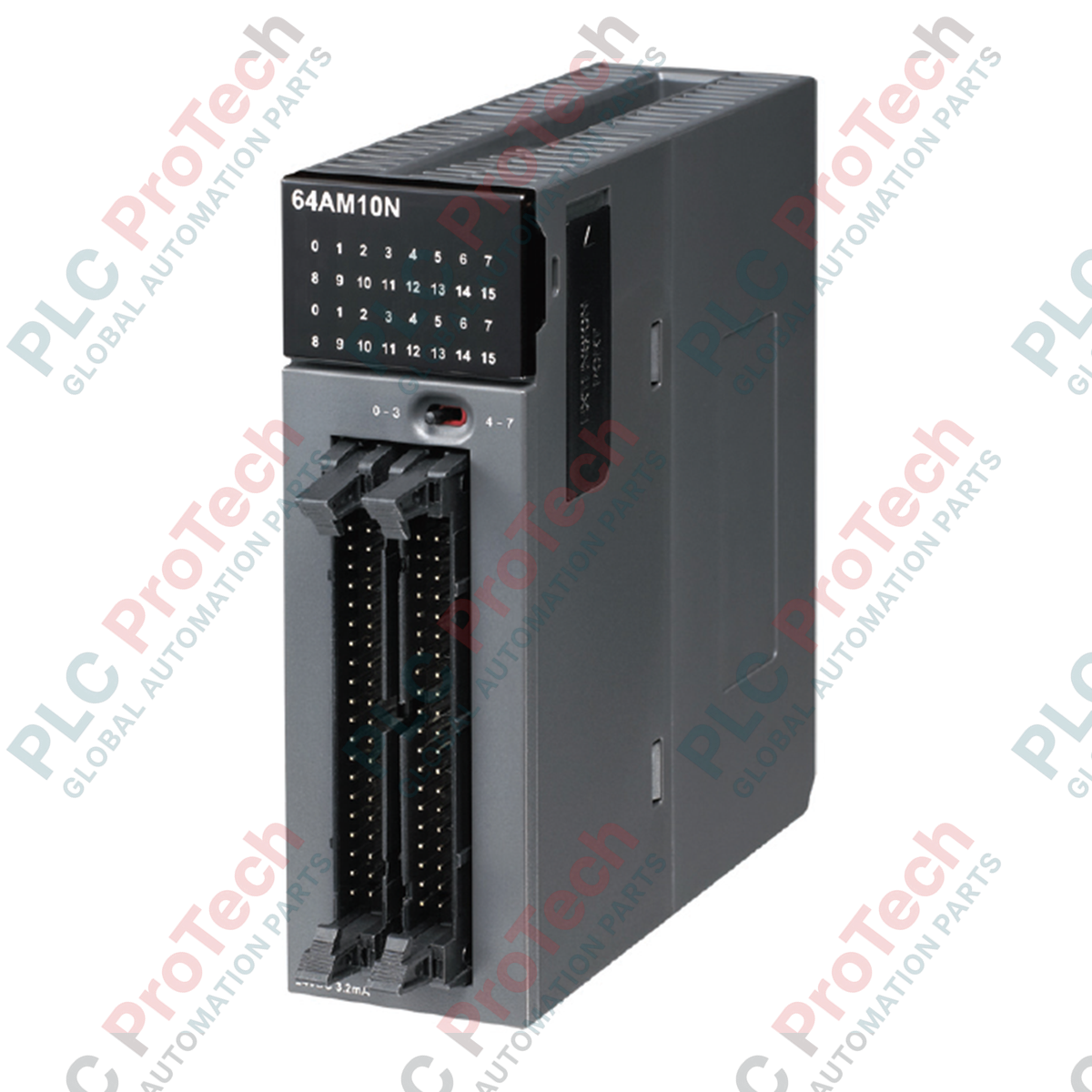

A AH64AM10N-5C (AH64AM10N5C) nagy sűrűségű digitális bemeneti modul, amelyet a Delta AH500 programozható logikai vezérlőrendszeréhez terveztek. Az egyetlen foglalathelyes architektúrában 64 diszkrét bemeneti csatornát biztosító hardverkomponens maximalizálja az állványhely kihasználását az összetett, nagyméretű ipari platformokon. Széles körben alkalmazzák nehézipari gyártóüzemekben, folyamatos üzemű technológiai létesítményekben és nagy kapacitású válogatórendszerekben nyomógombok, végálláskapcsolók, közelségérzékelők és segédérintkezők terepi jeleinek összegyűjtésére.

A rugalmas, ipari szabványú PNP/NPN vegyes módú kialakításnak köszönhetően a modul lehetővé teszi, hogy a mérnökök különböző érzékelőtopológiákat csatlakoztassanak ugyanahhoz a hardvermodulhoz. A beépített üzem közbeni cserefunkció lehetővé teszi, hogy a műszaki személyzet aktív folyamatkörülmények között cserélje ki a modult anélkül, hogy le kellene kapcsolni a fő CPU vagy más működő bővítőállványok tápellátását, ezáltal minimálisra csökkentve a teljes gyártósori állásidőt.

Áramköri topológia és hardveres interfész

A modul elektromos elrendezését a tiszta jelleválasztás és -feldolgozás érdekében optimalizálták. A névleges 24 V DC feszültségen működő terepi jeleket optocsatolók választják le az érzékeny hátlapi mikroprocesszoros áramkörökről, átfogó elektromos védelmet biztosítva a nagyfeszültségű tranziensekkel és az induktív vezetékek kapcsolási tüskéivel szemben.

A 64 bemeneti ponthoz nagy megbízhatóságú, reteszelt csatlakozók biztosítják a csatlakozást, amelyek a hagyományos csavaros sorkapocsléceknél jobb rezgésállóságot nyújtanak. A modul előlapján 32 pontos, egyedi LED-es állapotkijelző található; egy hardveres billenőkapcsolóval váltható, hogy az alsó 32 vagy a felső 32 csatorna állapota jelenjen meg, így karbantartás és huroküzembe helyezés során gyors helyszíni ellenőrzést tesz lehetővé.

Hardverspecifikációk

Műszaki kérdések és hibaelhárítás

• Hogyan választható ki a PNP vagy NPN konfiguráció a bemeneti csatornákhoz?

  A modul a fizikai csatlakozói között megosztott közös pontú architektúrát használ. A bemenetcsoportok közös visszatérő kapoccsal (S/S) rendelkeznek. Ha ezt a közös kapcsot a +24 VDC sínre köti, az adott bemenetblokk NPN (nyelő) érzékelőkhöz lesz konfigurálva. Ezzel szemben, ha a közös kapcsot a 0 VDC visszatérő ágra köti, a blokk PNP (forrás) érzékelőkhöz lesz konfigurálva.

• Milyen lépések szükségesek a 64 fizikai pont PLC-regiszterekhez való hozzárendeléséhez?

  Az AH500 CPU automatikusan felismeri a modult, amikor azt behelyezik a hátlapba, és 64 egymást követő bitregisztert (négy memória-szót) rendel hozzá a diszkrét bemeneti regisztertérképen belül. Ezek a címek szabványos X-regiszter-elnevezéssel közvetlenül elérhetők a szoftverből, manuális szoftveres kiosztási rutinok nélkül.

• Mit kell ellenőrizni, ha egy teljes, 32 bemenetből álló bank nem regisztrál adatot?

  Ha egy teljes, 32 pontos blokk egyszerre meghibásodik, miközben a hátlapi LED-kijelzők továbbra is működnek, ellenőrizze a reteszes csatlakozón keresztül vezetett külső 24 VDC tápegység csatlakozását. Győződjön meg arról, hogy a külső közös vezeték nem szakadt-e vagy nem csatlakozott-e le, mivel a modul külső huroktápellátásra támaszkodik a terepi oldali optocsatoló áramköreinek meghajtásához.

Terepi üzembe helyezési és biztonsági protokollok

Előszerelt kábelinterfész és húzásmentesítés

A terepi bekötési hibák minimalizálása és a csatlakozási sűrűség optimalizálása érdekében használja a gyárilag illesztett DVPACAB7A10 interfészkábeleket a DVPAETB-ID32 passzív bontókapocslécekkel együtt. Ügyeljen arra, hogy a modul előlapján található reteszes csatlakozómechanizmusok teljesen a helyükre pattanjanak és rögzüljenek. A nehéz többeres kábelköteget integrált húzásmentesítő konzollal rögzítse a szekrény szerkezeti DIN-sínjéhez, hogy a kábelköteg súlya ne húzza a modul aljzatának érintkezőit.

A bemeneti szűrés simítási paraméterének beállítása

A nagy bemenetsűrűségű modulok érzékenyek a régebbi terepi kapcsolók vagy reléérintkezők okozta mechanikus érintkezőpergésre. A nagyfrekvenciás zajimpulzusok kiszűréséhez állítsa be a bemeneti szűrőállandókat a PLC szoftverarchitektúrájában. A bemeneti szoftveres pergésmentesítő szűrő 5–10 ezredmásodperces értékre állítása megakadályozza a téves hibajelzéseket nagysebességű számlálás vagy szekvenciavezérlés közben, miközben megfelelő válaszidő-követést biztosít.

Üzem közbeni gyorscsere-protokoll

Élő, üzem közbeni gyorscserénél lazítsa meg a modul felső és alsó rögzítőcsavarjait, mielőtt kioldja a modult a hátlapi aljzatból. A szögirányú elcsavarodás elkerülése érdekében húzza ki a modult egyenesen a rack vezetősíneiből, mert ez károsíthatja az aktív hátlapi busz kiálló érintkezőit. A csereegységet egyenletes, folyamatos mozdulattal helyezze be, majd azonnal húzza meg a rögzítőcsavarokat a stabil keretföldelési kapcsolat létrehozásához.
