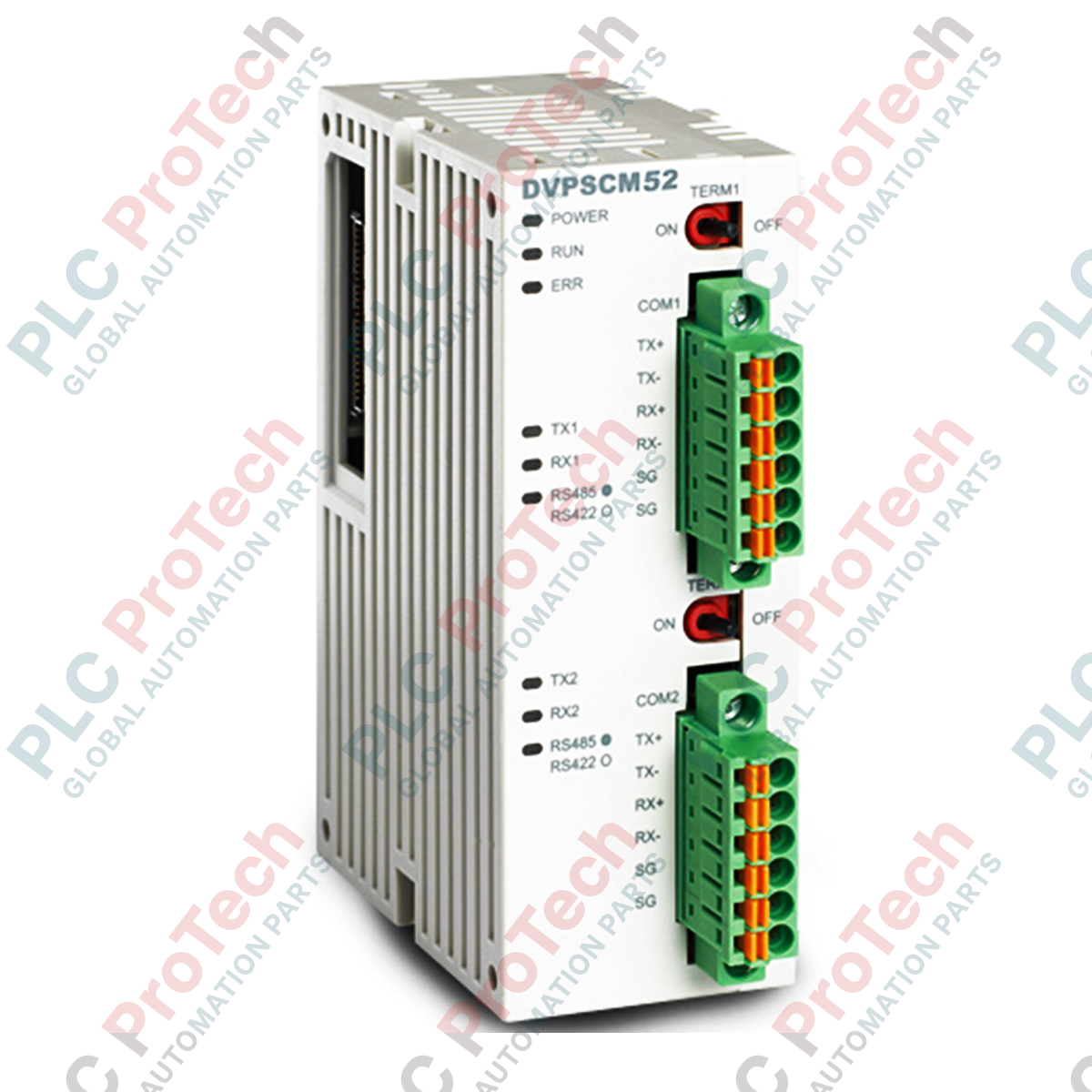

Delta DVPSCM52-SL DVP sorozatú nagy sebességű BACnet MS/TP kommunikációs modul

Hálózati integráció és átjárófunkciók

A Delta DVPSCM52-SL (DVPSCM52-SL) bal oldali, nagysebességű kommunikációs modul, amelyet kizárólag a Delta DVP sorozatú programozható logikai vezérlő (PLC) platformjához terveztek. Az épületautomatizáláshoz, HVAC-hálózatokhoz, energiafelügyeleti rendszerekhez és intelligens infrastruktúra-kezeléshez kialakított modul kettős protokolltámogatást biztosít. BACnet MS/TP slave csomópontként vagy szabványos MODBUS-átjáróként működve lehetővé teszi, hogy a Delta vezérlőrendszerei külső gyártók épületfelügyeleti rendszer (BMS) szoftvereivel, SCADA-rendszereivel és többgyártós környezeti vezérlőivel kommunikáljanak.

Interfésztervezés és zajimmunitás

Ez a bal oldali, nagysebességű buszmodul robusztus RS-485 és RS-422 differenciális átviteli módszereket használ, hogy nagy zajimmunitást biztosítson gyártócsarnokokban és kereskedelmi épületek gépészeti helyiségeiben. A fizikai kialakítás rezgésálló rugós csatlakozókkal ellátott átvezető kapcsokat tartalmaz a vezetékek biztonságos rögzítéséhez. A vezeték-előfeszítés egyszerűsítése és a hosszú kábelvezetéseknél fellépő hálózati visszaverődések megelőzése érdekében a készülékbe beépített, 120 ohmos lezáróellenállás került, amely könnyen hozzáférhető hardveres csúszókapcsolóval vezérelhető. A belső feldolgozóhálózat az 1 200 bit/s és 460 800 bit/s közötti átviteli sebességeket kezeli, és támogatja a BACnet MS/TP Slave, a MODBUS ASCII/RTU, valamint a felhasználó által definiált (UD Link) protokollprofilokat.

Műszaki teljesítményadatok

Ipari rendszerintegráció és gyakori kérdések

Hogyan engedélyezhető a BACnet MS/TP slave protokoll vegyes márkájú épületautomatizálási hálózatban?

A konfiguráció speciális, gyártóspecifikus illesztőprogramok nélkül végezhető el. Csatlakoztassa a DVPSCM52-SL modult a DVP-PLC masteregység bal oldalához, nyissa meg a Delta DCISoft hálózati konfigurációs segédprogramját, majd állítsa az interfész üzemmódját BACnet MS/TP Slave értékre. Adja meg az eszközazonosítót, az állomáscímet és a megfelelő átviteli sebességet (például 38 400 vagy 76 800 bit/s), hogy a más gyártó által készített master BMS-vezérlő felismerhesse és leképezhesse a modul I/O-regisztereit.

Mi a célja az UD Link protokollopciónak ezen a kommunikációs kártyán?

Az UD Link (User-Defined Link) üzemmód lehetővé teszi a mérnökök számára, hogy egyedi soros adatcsomagokat írjanak a Delta PLC programkódjába. Ez a funkció lehetővé teszi, hogy a modul nem szabványos soros terepi műszerekkel, régebbi vonalkódolvasókkal, egyedi laboratóriumi mérlegekkel vagy olyan speciális hőmérséklet-szabályozókkal kommunikáljon, amelyek a szabványos MODBUS- vagy BACnet-formátumok helyett egyedi ASCII- vagy hexadecimális üzenetsorokat használnak.

Mikor kell a beépített, 120 ohmos lezáróellenállás kapcsolóját ON állásba kapcsolni?

A 120 ohmos ellenállás kapcsolóját csak akkor kell ON állásba kapcsolni, ha a DVPSCM52-SL fizikailag az RS-485/RS-422 láncolt hálózati szakaszának elején vagy a legutolsó végpontján helyezkedik el. Ha a lezáróellenállás a végpontokon kikapcsolt állapotban marad, adatcsomag-visszaverődések keletkezhetnek a vezetéken, ami időszakos CRC-hibákhoz, időtúllépésekhez és kommunikációs kimaradásokhoz vezethet.

Üzembe helyezési és bekötési irányelvek

• Bal oldali busz mechanikai illesztése: Ez az egység bal oldali bővítőmodul, amelyet közvetlenül egy kompatibilis DVP sorozatú PLC bal oldali interfészbuszához kell csatlakoztatni. A modul DIN-sínre rögzítése és a belső buszcsatlakozók összecsúsztatása előtt kapcsolja ki a teljes rendszer tápellátását. Ne erőltesse egymásba a modulokat; ellenőrizze a párhuzamos érintkezők megfelelő illeszkedését, hogy elkerülje a hátlapi csatlakozófelület érintkezőinek elhajlását.

• Rezgésálló rugós kapocs bekötése: Soros adatvezetékek bekötésekor körülbelül 8 mm hosszan távolítsa el a vezeték szigetelését. Egy kis lapos fejű szerszámmal nyomja le a rugós csatlakozó kioldómechanizmusát, teljesen illessze be a csupasz rézvezetéket az átvezető kapocs nyílásába, majd engedje fel a szerszámot. Finoman húzza meg a vezetéket annak ellenőrzésére, hogy a rugós szorító megfelelően rögzíti-e az eret; ez védelmet nyújt a rezgés okozta szakadás ellen.

• RS-485 árnyékolása és a földelés elválasztása: Minden RS-485-konfigurációhoz használjon kiváló minőségű, sodrott érpáras, árnyékolt ipari kommunikációs kábelt (például Belden 9841). A kábel árnyékoló harisnyáját a hálózati szakasz egyik végén csatlakoztassa tiszta, leválasztott funkcionális földelési ponthoz. A nagy zajimmunitás fenntartása érdekében ne vezesse ezeket az adatkábeleket párhuzamosan a háromfázisú váltakozó áramú motorvezetékekkel vagy a frekvenciaváltó (VFD) vezetékeivel a készülékházon belül.
