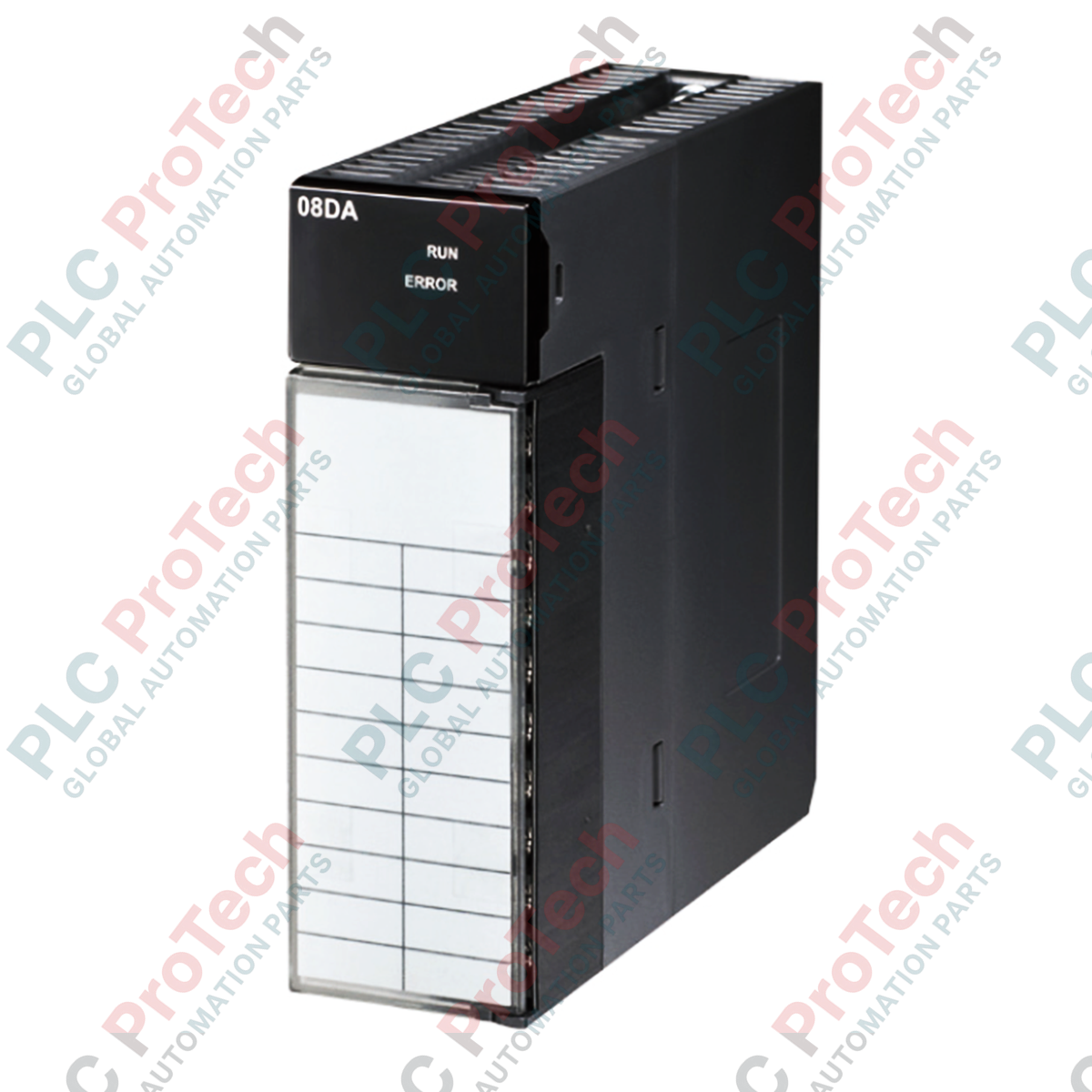

Delta Electronics AH08DA-5C AH500 sorozatú analóg kimeneti modul

SKU AH08DA-5C

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Delta Electronics
Product No.: AH08DA-5C
Country of origin:Egyesült Államok
Product Type: Analóg kimeneti modulok
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Leírás

Az AH500 platform nagy csatornasűrűségű digitális-analóg átalakítójaként működő Delta Electronics AH08DA-5C precíz áramhurok-szabályozást biztosít az igényes ipari folyamatszabályozó körök számára. Ez a 8 csatornás analóg kimeneti modul 16 bites hardveres felbontást biztosít, hogy finom szabályozási lépéseket tegyen lehetővé a 0–20 mA és 4–20 mA jeltartományokban. A leválasztott jelkialakításnak köszönhetően hatékonyan elszigeteli a terepi oldali elektromos zajt a hátlaptól, így stabil CPU-működést biztosít. A hardver támogatja a független megszakítási funkciót, a feszültség alatt álló hátlapon végzett üzem közbeni cserét, valamint a programozható utolsóérték-megtartási paramétert, amely a vezérlő leállása esetén fenntartja a biztonságos fizikai állapotokat.

Jellemzők

Nagy csatornasűrűségű kimenet: Egyetlen rackhelyen 8 nagy pontosságú áramkimeneti csatornát biztosít.
Fejlett felbontás: 16 bites hardveres D/A-átalakítást biztosít a beállítási értékek rendkívül finom módosításához.
Üzem közbeni cserélhetőség: Támogatja a modul cseréjét a PLC-rendszer működése közben, csökkentve az üzem teljes leállási idejét.
Jelleválasztás: Az optikailag leválasztott jelkialakítás megakadályozza a földhurok kialakulását és védi a belső logikai áramköröket.
Hibatűrő biztonság: A kimenetekhez konfigurálható utolsó érték megtartása funkciót biztosít a CPU leállása vagy a kommunikáció megszakadása esetére.
Szervizelhető kialakítás: Kivehető JIS sorkapoccsal rendelkezik, amely egyszerűsíti a helyszíni bekötést és a hardverfrissítéseket.

Alkalmazások

Arányos szabályozószelepek pozicionálása és pneumatikus működtetők vezérlése.
A változtatható frekvenciájú hajtások (VFD) fordulatszám-referenciajeleinek elosztása több hajtást tartalmazó konfigurációkban.
Ipari fűtőberendezések kimenetszabályozása tirisztoros teljesítményszabályozókon keresztül.
Feszültség- és áramlásszabályozó körök papírgyárakban, acélüzemekben és vízkezelő létesítményekben.

Műszaki specifikációk

Specifikációs paraméter	Műszaki érték
Gyártó	Delta Electronics
Modell	AH08DA-5C
Kimeneti pontok	8 csatorna
Jeltartományok	0–20 mA, 4–20 mA
Hardveres felbontás	16 bites
Átalakítási sebesség	150 us csatornánként
Belső energiafogyasztás	0,25 W
Külső energiafogyasztás	3,7 W (24 VDC névleges)
Alaphiba (környezeti hőmérséklet)	Áramüzemmód +/-0,06%
Alaphiba (teljes hőmérséklet-tartomány)	Áramüzemmód +/-0,07%
Linearitási hiba (környezeti hőmérséklet)	Áramüzemmód +/-0,01%
Linearitási hiba (teljes hőmérséklet-tartomány)	Áramüzemmód +/-0,01%
Csatlakozás	Kivehető JIS sorkapocs
Leválasztás	Optocsatolós leválasztás a digitális hurok és az analóg csatorna között
Szállítási tömeg (számított)	2,0 kg

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

A modult kizárólag a Delta AH500 nagy teljesítményű PLC-rackarchitektúrájához tervezték. A konfiguráció és a csatorna-hozzárendelés a Delta ISPSoft szoftverrel (3.0-s vagy újabb verzió) kezelhető. Régebbi hardverről történő frissítés esetén ellenőrizze, hogy a CPU firmware-verziója támogatja-e a hátlap hardveres interfésze által engedélyezett üzem közbeni cserét.

Alkalmazási buktatók és műszaki megjegyzések

Bár a belső hátlapfogyasztás alacsony (0,25 W), a 3,7 W-os külső energiafogyasztást stabil, kis zajú 24 VDC tápegységből kell biztosítani. Gondoskodjon arról, hogy a feszültségesés számításai figyelembe vegyék mind a 8 csatorna 20 mA-es egyidejű működésének maximális áramterhelését. A modul sorkapcsán 20,4 VDC alá csökkenő feszültség ronthatja a D/A linearitást, és diagnosztikai alulfeszültségi rendszerriasztásokat okozhat.

Üzembe helyezési és bekötési tippek

Az áramhurok-csatlakozásokhoz mindig kiváló minőségű sodrott, árnyékolt érpárkábelt használjon. A kábelárnyékolást kizárólag a kapcsolószekrény földelési belépési sínjén földelje; a földhurok elkerülése érdekében ne földelje az árnyékolás mindkét végét. Ha konfigurációból futtatás késleltetés lép fel, ellenőrizze a modul megszakítási beállításait az ISPSoft HWCONFIG segédprogramjában a végrehajtási prioritás ellenőrzéséhez.

Telepítési irányelvek

KRITIKUS FIGYELMEZTETÉS: A JIS sorkapcson lévő terepi vezetékek csatlakoztatása vagy eltávolítása előtt feszültségmentesítsen minden elsődleges és segédüzemi terepi tápforrást. Bár a modul támogatja az aktív hátlapon végzett üzem közbeni cserét, a feszültség alatt álló terepi vezetékek csatlakoztatása átmeneti elektromos íveket okozhat, ami károsíthatja az érzékeny 16 bites analóg kimeneti fokozatot.

1

Rögzítse szilárdan a modult az AH500 sorozatú hátlap sínére, és teljesen biztosítsa a felső és alsó reteszelőcsapokat.

2

Oldja ki és távolítsa el a JIS sorkapcsot, hogy egy külső munkaállomáson elvégezhesse az áramhurok bekötését, ezáltal minimálisra csökkentve a modulház mechanikai terhelését.

3

Csatlakoztassa a külső 24 VDC tápegységet közvetlenül a sorkapocs kijelölt tápcsatlakozóihoz a belső kimeneti meghajtóáramkörök működtetéséhez.

4

Csatlakoztassa vissza a bekötött JIS sorkapcsot, rögzítse biztonságosan, majd kapcsolja be a tápellátást. Figyelje a LED-es állapotjelzőket a rendszer megfelelő inicializálásának és hálózati konfigurációjának ellenőrzéséhez.

FAQ

Mennyi ennek a modulnak a csatornánkénti fizikai átalakítási sebessége?

Az átalakítási sebesség csatornánként 150 mikroszekundum, ami nagy sebességű frissítési ciklusokat tesz lehetővé mind a 8 aktív kimeneten.

Igényel ez az analóg modul külső segédtápellátást?

Igen. Belsőleg 0,25 W-ot fogyaszt a hátlapról, de az analóg hurkok meghajtásához külső 24 VDC tápegységet igényel, amely legfeljebb 3,7 W-ot fogyaszt.

Mi történik a kimenetekkel, ha a fő CPU STOP módba lép?

A modul támogatja a testreszabható utolsóérték-megtartási funkciót, amely az ISPSoftban úgy konfigurálható, hogy megtartsa az utolsó kimeneti értéket, vagy egy előre meghatározott biztonságos állapotra váltson.

Kicserélhetem ezt a kimeneti kártyát, miközben a PLC-rendszer aktívan működik?

Igen, teljes mértékben támogatja a működés közbeni cserét feszültség alatt álló hátlapokon, a kompatibilis AH500 sorozatú rackekben.
