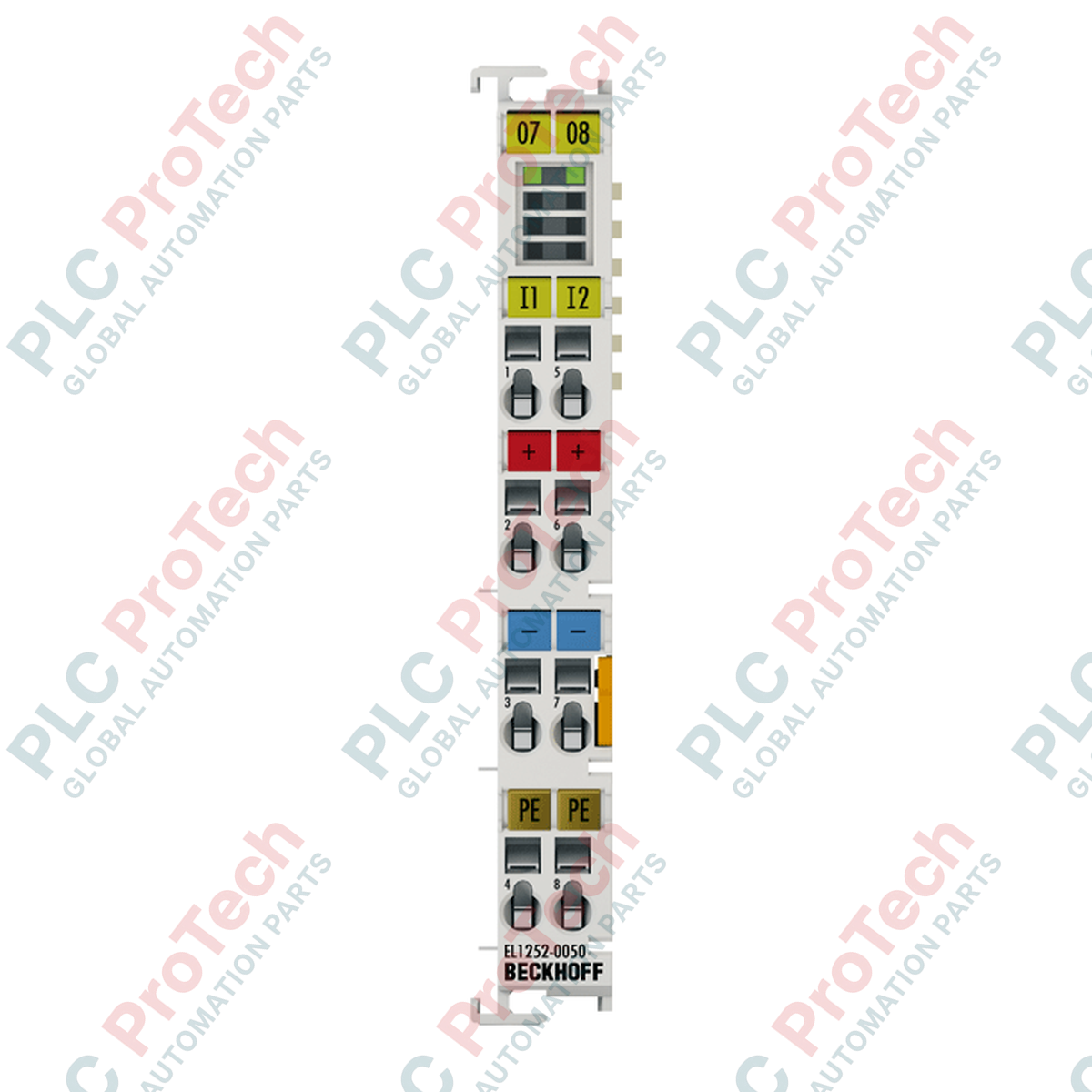

EL1252-0050 BECKHOFF EtherCAT-terminál, 2 csatornás digitális bemenet, 5 VDC

Termék áttekintése

A EL1252-0050 (EL12520050) nagy pontosságú, 2 csatornás digitális bemeneti terminál, amelyet ultragyors jelgyűjtésre terveztek az EtherCAT-ökoszisztémán belül. Az 5 VDC névleges feszültségen működő modult kifejezetten mikroszekundumos pontosságot igénylő alkalmazásokhoz fejlesztették, például nagy sebességű címkézéshez, impulzusszélesség-moduláció (PWM) elemzéséhez, illetve szinkronizált mozgásvezérléshez a félvezető- és nyomdaiparban. A Distributed Clocks (DC) technológiát alkalmazva a EL1252-0050 1 ns felbontású időbélyegzési funkciót biztosít, így a vezérlőrendszer a buszciklus idejétől függetlenül pontosan rögzítheti, mikor következik be egy jelél. Ez a képesség kulcsfontosságú a jitter csökkentéséhez és a determinisztikus működés biztosításához olyan nagy sebességű automatizált folyamatokban, ahol minden mikroszekundum hatással van a termékminőségre és az áteresztőképességre.

Műszaki kialakítás

A EL1252-0050 4 vezetékes csatlakozástechnológiával rendelkezik, és rendkívül pontos jeldetektálást tesz lehetővé, jellemzően 1 mikroszekundumnál rövidebb bemeneti szűrőidővel. Hardverarchitektúrájának központi eleme az „Timestamping” funkció, amely lehetővé teszi a terminál számára az utolsó jelél pontos időpontjának rögzítését. A 10 ns belső végrehajtási sebességnek és a 10 ns pontosságnak (plusz bemeneti késleltetés) köszönhetően vezető időbeli átláthatóságot biztosít. A terminált az EtherCAT E-bus rendszerhez tervezték, tipikus áramfelvétele 90 mA, továbbá 500 V-os elektromos leválasztást biztosít a mezőpotenciál és a belső logika között, így megbízható működést garantál elektromosan zajos ipari környezetben.

Műszaki specifikációk

Gyakran ismételt műszaki kérdések

Hogyan segíti a EL1252-0050 időbélyegzési funkciója a nagy sebességű alkalmazásokat?

Az időbélyegzési funkció lehetővé teszi, hogy a terminál 1 ns felbontással rögzítse azt a pontos időpontot, amikor egy digitális bemenet állapotot vált (felfutó vagy lefutó él). A hagyományos bemenetekkel ellentétben, amelyeket PLC-ciklusonként egyszer kérdeznek le, a EL1252-0050 a ciklustól függetlenül rögzíti az esemény időpontját, így a vezérlő a sebességet vagy a pozíciót a ciklusidő által egyébként lehetővé tettnél lényegesen nagyobb pontossággal számíthatja ki.

Milyen kábelezés ajánlott az 5 VDC jel integritásának biztosításához?

A jelek nagy sebessége és alacsony feszültsége (5 VDC) miatt árnyékolt, sodrott érpáras kábel használata ajánlott, hogy megakadályozza az EMI által kiváltott téves triggereléseket. A terminál AWG 28 és AWG 14 közötti tömör, sodrott, valamint érvéghüvellyel szerelt vezetékeket támogat.

Használható ez a terminál veszélyes környezetben?

Igen, a EL1252-0050 ATEX-tanúsítvánnyal rendelkezik, jelölése: II 3 G Ex nA IIC T4 Gc. Ennek megfelelően használható 2. zónájú robbanásveszélyes légkörben, feltéve, hogy a telepítés megfelel a szabványos biztonsági tokozási követelményeknek.

Mérnöki és telepítési útmutató

• Distributed Clocks (DC) szinkronizálása: Az 1 ns-os időbélyegzési felbontás kihasználásához győződjön meg arról, hogy az EtherCAT Master úgy van konfigurálva, hogy engedélyezve legyen a Distributed Clocks. Az időbélyeg pontossága a teljes hálózati szegmens DC-szinkronizálásától függ, ezért az E-bus csatlakozásához kiváló minőségű Cat5e vagy jobb kábelt használjon.

• Jelpergés megszüntetése: Bár a modul rendkívül gyors szűrővel rendelkezik (jellemzően < 1 us), fontos tudni, hogy a mechanikus kapcsolók több milliszekundumon keresztül pergést okozhatnak. A téves időbélyegek elkerülése érdekében ezt a terminált célszerű elektronikus érzékelőkkel (TTL, CMOS) és nem mechanikus érintkezőkkel használni.

• Hőelvezetés és felszerelés: A terminált szabványos, 35 mm-es DIN-sínre szerelje. Több nagy sebességű terminál egymás mellé szerelésekor gondoskodjon a kapcsolószekrény megfelelő szellőzéséről, hogy az üzemi hőmérséklet 0 és +55 Celsius-fok között maradjon. A kettős sínhelyet és kulcsos csatlakozórendszert alkalmazó kialakítás megfelelő mechanikai stabilitást biztosít rezgésekkel szemben (az EN 60068-2-6 szabványnak megfelelően).
