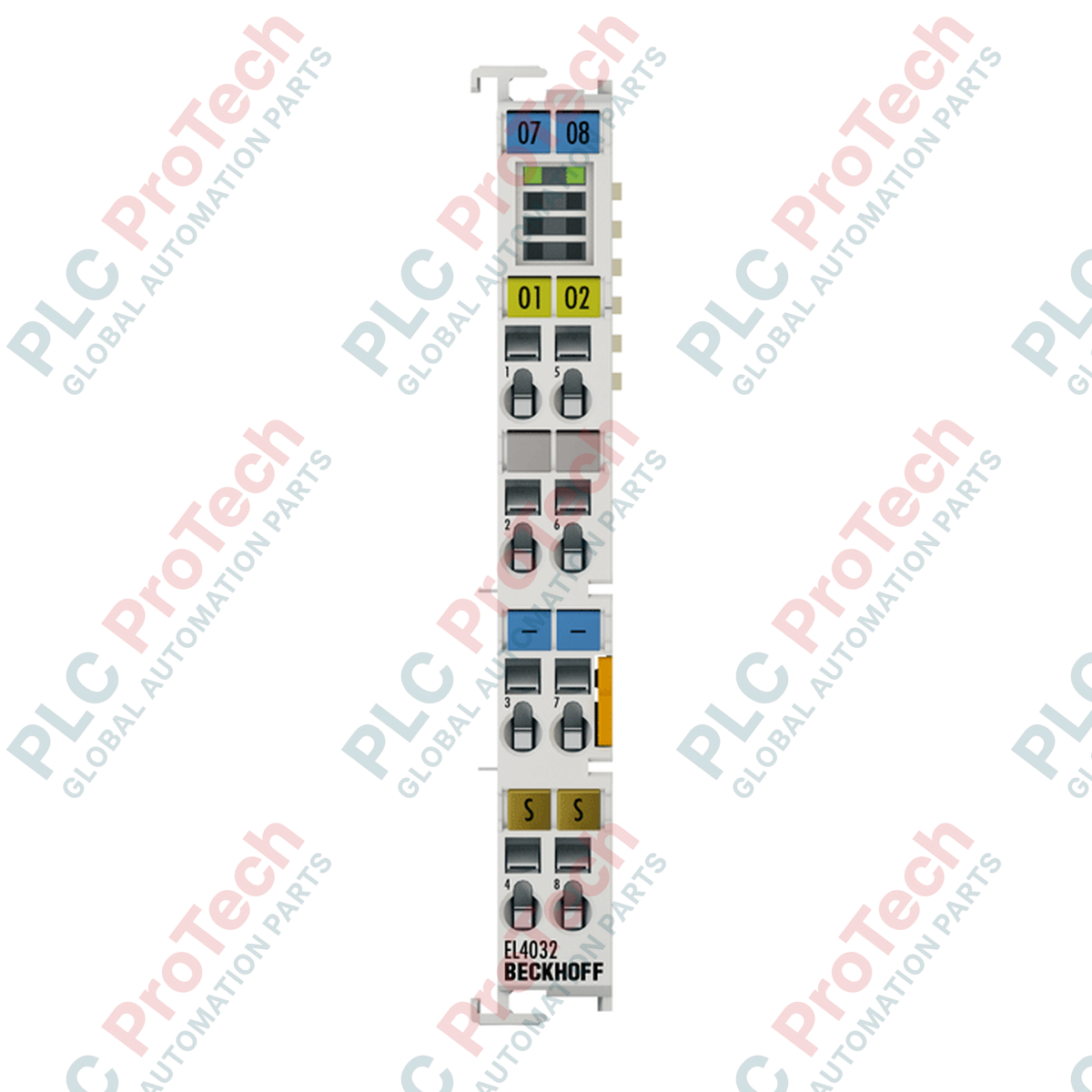

EL4032 BECKHOFF 2 csatornás analóg kimeneti EtherCAT terminál ±10 V

Termékáttekintés

A EL4032 (EL4032) az EtherCAT I/O-rendszerhez tervezett, nagy pontosságú, 2 csatornás analóg kimeneti terminál. Nagy felbontású,  -10 V és +10 V közötti feszültségjeleket biztosít, így nélkülözhetetlen komponens a frekvenciaváltók, arányos szelepek és egyenáramú motorhajtások finomszabályozását igénylő B2B ipari alkalmazásokban. A 12 bites felbontásnak köszönhetően az EL4032 kivételes pontossággal alakítja át a PLC digitális vezérlési értékeit galvanikusan leválasztott analóg jelekké. A Distributed Clocks (DC) integrációja << 1 µs szinkronizálási pontosságot tesz lehetővé, biztosítva, hogy a jelek változásai egy nagyméretű automatizálási hálózaton egyidejűleg történjenek, ami kritikus fontosságú a többtengelyes mozgásvezérlés és a nagy sebességű feldolgozósorok esetében.

Hardverarchitektúra és jellogika

Az EL4032 2-vezetékes, aszimmetrikus csatlakozási technológiát alkalmaz, és az analóg elektronika szükséges tápellátását a 24 VDC tápérintkezőkről kapja. A rendszer integritásának biztosítása érdekében a terminál 500 V-os galvanikus leválasztást biztosít az E-busz logikája és a jelkimeneti szint között.

Az egyik meghatározó műszaki előnye az opcionális watchdog funkció. Kommunikációs hiba esetén a terminál beprogramozható úgy, hogy egy meghatározott rámpát használva felhasználó által megadott kimeneti értékre váltson, megelőzve a hirtelen mechanikai elmozdulásokat vagy a rendszer károsodását. A terminál emellett rövidzárlatbiztos az 5 kΩ-nál nagyobb terhelésekkel szemben, így megbízható védelmet nyújt a terepi oldali vezetékezési hibák ellen.

Műszaki adatok

Műszaki GYIK

Milyen előnyt jelent a Distributed Clock (DC) funkció az EL4032 esetében?

A Distributed Clocks funkció biztosítja, hogy az analóg kimenet a teljes EtherCAT-szegmensben rendkívül pontos, szinkronizált időközönként frissüljön. Ez kiküszöböli a jittert, és biztosítja, hogy a különböző helyeken található több EL4032 terminál pontosan ugyanabban a mikroszekundumban változtassa meg a kimeneti feszültségét.

Mi történik a kimenettel, ha megszakad az EtherCAT-kommunikáció?

A terminál Watchdog funkcióval rendelkezik. A felhasználók beállíthatnak egy „biztonságos állapothoz” tartozó értéket és egy rámpaidőt, így a kimenet biztonságosan, előre meghatározott feszültségre áll át, ahelyett hogy azonnal nullára esne, ami mechanikai terhelést okozhatna a csatlakoztatott működtetőkben.

Használható az EL4032 robbanásveszélyes környezetben?

Igen. A terminál ATEX tanúsítvánnyal rendelkezik, Ex jelölése II 3 G Ex nA IIC T4 Gc, ezért megfelelő burkolatban a 2. zónába sorolt veszélyes területeken is telepíthető.

Mérnöki és telepítési útmutató

• Árnyékolás és jelintegritás: Az analóg jelek esetében árnyékolt sodrott érpáras kábelezés használata kötelező annak megakadályozására, hogy az elektromágneses interferencia befolyásolja a ±10 V jelet. A tiszta jelreferencia biztosítása érdekében az árnyékolást a terminál csatlakozási pontján a funkcionális földeléshez (FE) kell csatlakoztatni.

• Vezetékezés és bekötés: Használja a rugós működtetésű mechanizmust karbantartást nem igénylő csatlakozáshoz. A csupaszítási hossz legyen 8-9 mm. Nagy rezgésnek kitett környezetben flexibilis vezetékek esetén mindig használjon érvéghüvelyeket (f) a gáztömör, kis ellenállású érintkezés fenntartásához.

• Hőelvezetési távolság: Bár a modul rendkívül vékony, mindössze 12 mm, ügyeljen arra, hogy a tápérintkezők teljes terhelési árama ne haladja meg a 10 A-t. Ha ugyanabban a szegmensben több nagy teljesítményű terminált használ, fontolja meg egy tápbetápláló terminál hozzáadását a hőterhelés elosztásához.

Mérnöki előnyök

Az EL4032 a sebesség és a stabilitás kombinációjával tűnik ki a B2B-piacon. A ~150 µs átalakítási időnek és az alacsony,  < 0,1%-os kimeneti hibának köszönhetően megfelel a modern PID-szabályozási körök szigorú követelményeinek. Kompakt polikarbonát háza masszív ipari használatra készült, és megfelel az EN 60068-2-6/27 szabvány rezgés- és ütésállósági követelményeinek. Ez a tartósság az ESxxxx csatlakoztatható vezetékezési rendszer rugalmasságával párosulva gyors telepítést és egyszerű karbantartást tesz lehetővé összetett vezérlőszekrényekben, biztosítva a gépek magas rendelkezésre állását és a hosszú távú teljesítményt.
