KM2002-0004 BECKHOFF 16 csatornás digitális kimeneti terminálmodul

Termékáttekintés

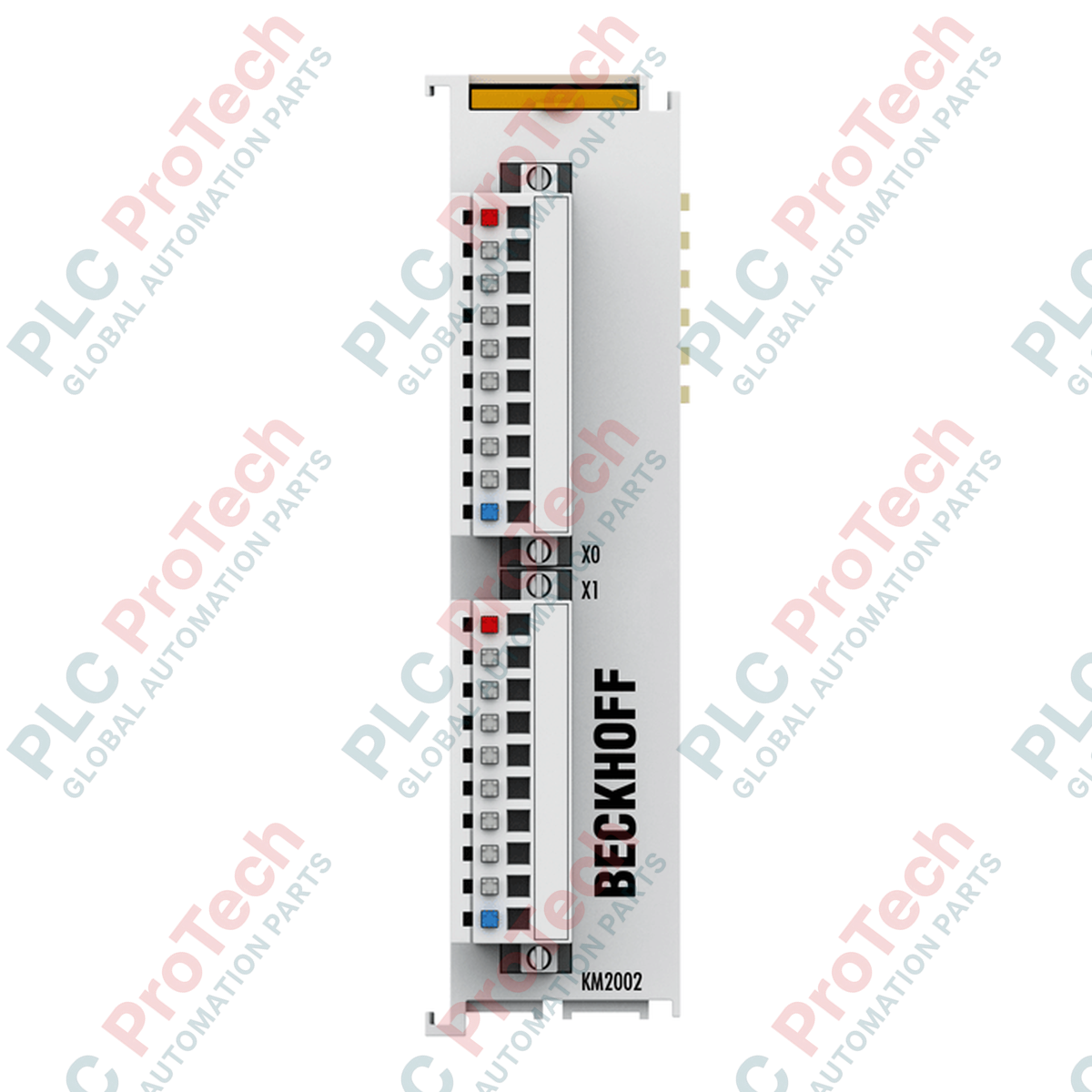

A KM2002-0004 (KM 2002-0004) nagy sűrűségű buszterminálmodul, amely áthidalja a vezérlési logika és a terepszintű működtetők közötti kapcsolatot. A kompakt, 26,5 mm-es házba integrált 16 digitális kimenettel a modul csatornánként 24 V DC feszültséget és 0,5 A áramot biztosít, két, egyenként 8 csatornás csatlakoztatható csatlakozóra osztva. Ipari alkalmazásokban, például szállítószalagok válogatórendszereiben, automatizált összeszerelőállomásokon és nagyszámú csomópontot tartalmazó vezérlőszekrényekben a KM2002-0004 elengedhetetlen az ohmos, induktív és lámpaterhelések meghajtásához. A 3 vezetékes csatlakozástechnológiának és a beépített állapotjelző LED-eknek köszönhetően kiváló diagnosztikai lehetőségeket és egyszerűsített érzékelő- és működtető-vezetékezést kínál, így a hagyományos, egycsatornás terminálokhoz képest jelentősen csökkenti a telepítési időt és a vezérlőszekrények összetettségét.

Műszaki konfiguráció

A KM2002-0004 architektúráját a gyors üzembe helyezésre és a nagy megbízhatóságra optimalizálták. A szabványos terminálokkal ellentétben a KM sorozat csatlakoztatható vezetékezési szintet használ, amely lehetővé teszi az előre bekötött kábelkötegek azonnali csatlakoztatását vagy leválasztását. A „0004” változat kifejezetten 3 vezetékes csatlakozási interfésszel rendelkezik, amely lehetővé teszi a működtetők közvetlen csatlakoztatását azáltal, hogy a terminál szintjén biztosítja a jel-, a 24 V-os és a 0 V-os útvonalat. A modul rövidzárlatvédett, csúcsáramkorlátja < 2 A, és 500 V-os galvanikus leválasztást biztosít a K-busz és a tereppotenciál között. Bináris vezérlőjelei minimális késleltetéssel kerülnek továbbításra, a beépített fordított polaritás elleni védelem pedig biztosítja a modul hosszú élettartamát még üzembe helyezés alatti bekötési hibák esetén is.

Műszaki specifikációk

Műszaki GYIK

Milyen konkrét előnyei vannak a -0004 változatnak a -0000 alapmodellhez képest?

Míg a KM2002-0000 a csatlakozók nélküli alapmodul, a KM2002-0004 tartalmazza a 3 vezetékes csatlakoztatható csatlakozókat és a beépített LED-eket. A 3 vezetékes rendszer különösen előnyös a helyi tápellátást igénylő működtetők esetében, mivel nincs szükség külső elosztóblokkokra.

Szükség van ehhez a modulhoz tápbetápláló sorkapocsra?

A KM2002-0004 a belső logikai tápellátását (5 mA) a K-buszról veszi fel. A 16 kimenet terepi tápellátását azonban külső csatlakoztatható csatlakozókon keresztül kell a modulhoz vezetni. Gondoskodjon arról, hogy a 24 VDC-s terepi tápegység képes legyen kezelni a potenciális, összesen 8 A-es terhelést (16 csatorna × 0,5 A).

Képes a KM2002-0004 induktív terhelések, például mágnesszelepek meghajtására?

Igen, a modul legfeljebb < 150 mJ megszakítási energiájú induktív terhelésekhez van méretezve csatornánként. Erősen induktív terhelések vagy nagyfrekvenciás kapcsolás esetén továbbra is ajánlott külső visszáram-diódák használata a kimeneti áramkör védelme és a modul élettartamának meghosszabbítása érdekében.

Mérnöki és telepítési útmutató

Csatlakoztatható csatlakozók karbantartása:

A KM2002-0004 speciális csatlakoztatható technológiát alkalmaz. A csatlakozók beszerelésekor vagy eltávolításakor válassza le a DIN-sín tápellátását az érintkezőcsapokon kialakuló ívképződés megelőzése érdekében. A modul elmozdulásának megakadályozására használja a 35 mm-es DIN-sínen található beépített reteszelőmechanizmust, mivel az időszakos érintkezési hibát okozhat a K-buszon.

Vezetékezés és keresztmetszet kezelése:

A sorkapocs 0,08–1,5 mm² keresztmetszetű sodrott és tömör vezetékeket támogat. Az optimális jelintegritás és rezgésállóság érdekében 8 mm-es csupaszítási hossz szükséges. Erős rezgésnek kitett környezetben érvéghüvelyek használata ajánlott a vezeték szétterülésének és a nagy sűrűségű érintkezőtüskék közötti esetleges rövidzárlatok megelőzésére.

Hőtechnikai szempontok nagy sűrűségű I/O esetén:

Amikor mind a 16 csatorna aktív a maximális, 0,5 A-es terhelés mellett, a modul helyi hőt termel. A természetes konvekció biztosítása érdekében gondoskodjon arról, hogy a Bus Terminal szegmens felett és alatt legalább 30 mm függőleges szabad tér maradjon. Ha a szekrény környezeti hőmérséklete tartósan meghaladja a 45 °C-ot, fontolja meg aktív hűtés alkalmazását, vagy a KM modulok passzív záróelemekkel történő térközös elhelyezését a stabil működés biztosítása érdekében.
