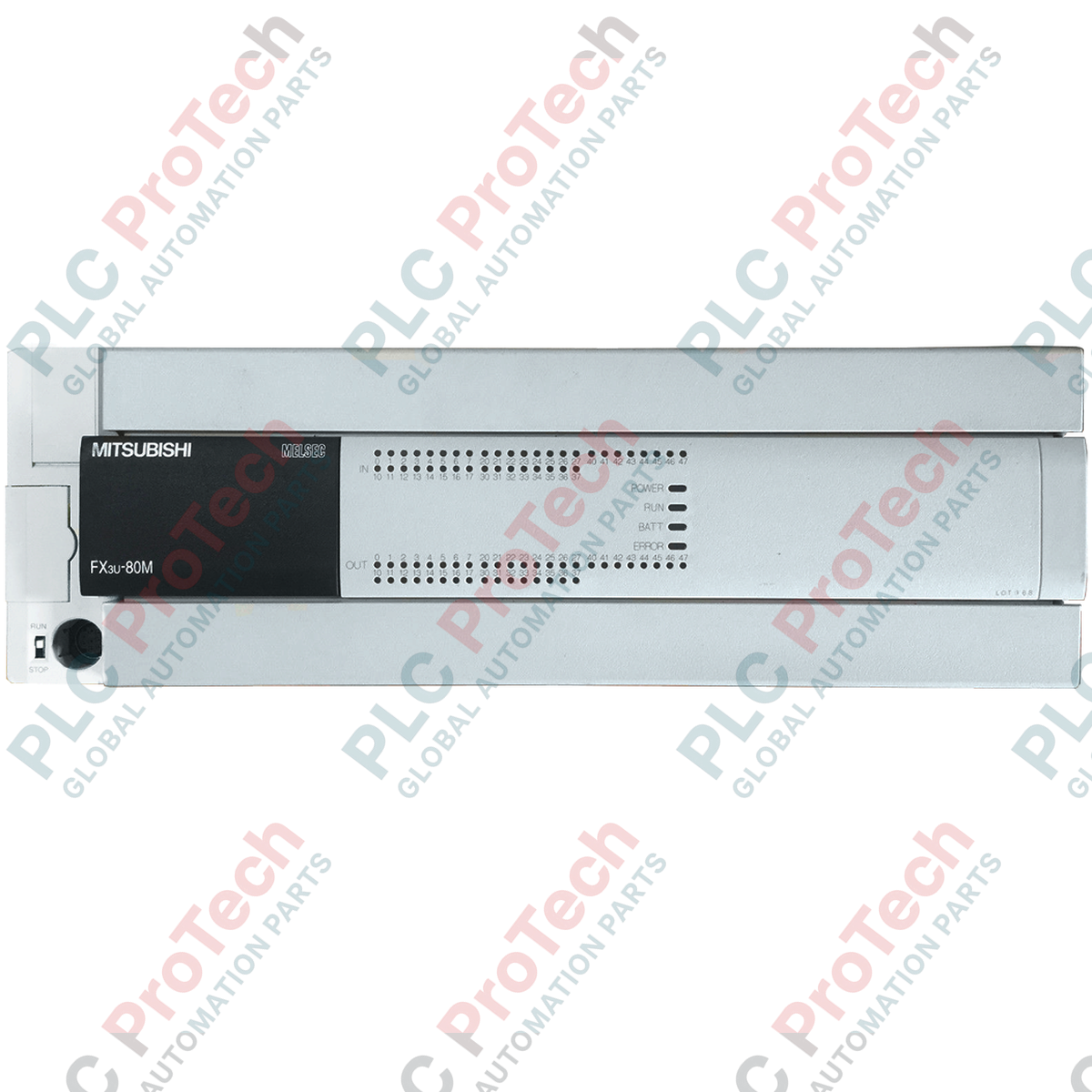

Az összetett gépszintű automatizálási architektúrák kezeléséhez robusztus feldolgozásra van szükség, amelyet a Mitsubishi Electric FX3U-80MR/DS nagy teljesítményű, kompakt PLC-alapkészülékként biztosít. A nagy sebességű végrehajtást és jelentős helyi I/O-kapacitást igénylő ipari környezetekhez tervezett vezérlő helytakarékos kivitelben integrál 40 digitális bemenetet és 40 relékimenetet. A 24 V DC tápegységről működő készülék a modern gyártási, csomagolási és anyagmozgató rendszerekhez szükséges megbízhatóságot és sebességet kínálja.
| Paraméter | Specifikáció |
|---|---|
| Gyártó | Mitsubishi Electric |
| Modellszám | FX3U-80MR/DS |
| Sorozat | MELSEC FX3U |
| Tápfeszültség | 24 V DC (+20% / -15%) |
| Összes integrált I/O | 80 pont |
| Bemeneti specifikációk | 40 pont, 24 V DC (Sink/Source választható) |
| Kimeneti specifikációk | 40 pont, relékimenetek |
| Max. kapcsolási kapacitás | Pontonként 2 A (közös kapcsonként 8 A) |
| Teljesítményfelvétel | 45W |
| Üzemi hőmérséklet | 0 és 55 °C között |
| Tárolási hőmérséklet | -25 és 75 °C között |
| Szállítási tömeg (számított) | 1,20 kg |
| A csomag méretei (számított) | 290 mm x 110 mm x 100 mm |
| Kapocs / port | Funkció / áramköri hozzárendelés |
|---|---|
| L+ / M | 24 V DC fő tápfeszültség-bemeneti kapcsok |
| S/S | Bemeneti közös kapocs (Sink esetén 24 V-ra, Source esetén 0 V-ra csatlakoztatandó) |
| X000 - X047 | 24 V DC digitális bemenetek (az X000–X007 támogatja a nagysebességű számlálókat) |
| Y000 - Y047 | Relékimenetek (potenciálmentes érintkezők) |
| COM0 – COM7 | A relékimeneti csoportok gyakori visszatérési pontjai |
Az FX3U-80MR/DS ennek az alapegységnek a 24 V DC táplálású változata. Ha a vezérlőszekrény váltakozó áramú tápellátást használ, az FX3U-80MR/ES (100–240 V AC) a közvetlen fizikai megfelelője. Régebbi FX2N sorozatú hardverről történő áttéréskor vegye figyelembe, hogy bár az FX3U visszafelé kompatibilis az FX2N bővítőblokkokkal, a kapocsléc osztása és mélysége kissé eltér. Az FX2N-ről FX3U-ra történő programátalakítás zökkenőmentesen elvégezhető a GX Works2-ben, de a nagy sebességű számláló- és pozicionálási utasításokat ellenőrizni kell, mivel az FX3U bővített csatornaképességeket kínál.
A relékimenetek rendkívül sokoldalúak, de mechanikai kopásnak vannak kitéve. Erősen induktív terhelések, például nagy teljesítményű mágnesszelepek vagy kontaktortekercsek esetén a belső relék elektromos élettartama jelentősen csökken. A korai érintkezőhegedés megelőzése érdekében mindig szereljen be külső túlfeszültség-csillapítókat: váltakozó áramú induktív terhelésekhez RC-snubber áramköröket, egyenáramú induktív terhelésekhez pedig visszáramú diódákat. Emellett ügyeljen arra, hogy az L+ és M kapcsokat tápláló külső 24 V DC tápegység hullámossági tényezője 5%-nál kisebb legyen, így megelőzhetők az időszakos CPU-watchdog-újraindulások.
Az S/S kapocs határozza meg a teljes blokk bemeneti logikáját. NPN (nyelő) érzékelők használatakor kösse az S/S kapcsot a 24 V DC kapocsra. PNP (forrás) érzékelők használatakor kösse az S/S kapcsot a 0 V DC kapocsra. NPN és PNP érzékelők egyidejű használata ugyanazon alapegység bemeneti csoportján nem támogatott. Nagy sebességű számlálóalkalmazásokhoz (X000–X007) használjon árnyékolt, sodrott érpárú kábeleket, és az elektromágneses zavarok csökkentése érdekében az árnyékolást egyetlen ponton, a PLC vázának közelében földelje.
A telepítés, vezetékezés vagy modulcsere megkezdése előtt válasszon le minden külső áramforrást. A külső tápegységekben visszamaradó töltés áramütést vagy a belső CPU áramköreinek maradandó károsodását okozhatja. Feszültség alá helyezés előtt ellenőrizze, hogy a tápfeszültség megfelel-e az egység 24 V DC névleges értékének.
Szerelje a PLC-t szabványos, 35 mm-es DIN-sínre, és ügyeljen arra, hogy a rögzítőkapcsok biztonságosan reteszelődjenek. A természetes konvekciós hűtés érdekében hagyjon legalább 50 mm szabad helyet az egység felett és alatt.
Kösse a funkcionális földelési kapcsot egy különálló, kis impedanciájú földelési ponthoz (D osztályú földelés, legfeljebb 100 ohm), legalább 2 mm² keresztmetszetű vezetékkel.
Kösse a 24 V DC tápegységet az L+ és M kapcsokra. A laza csatlakozások elkerülése érdekében húzza meg az összes kapocs csavarját 0,5–0,8 N·m nyomatékkal.
Állítsa be az S/S kapcsot az érzékelőlogikának megfelelően (nyelő vagy forrás), mielőtt tápfeszültséget kapcsolna a bemeneti áramkörökre.
