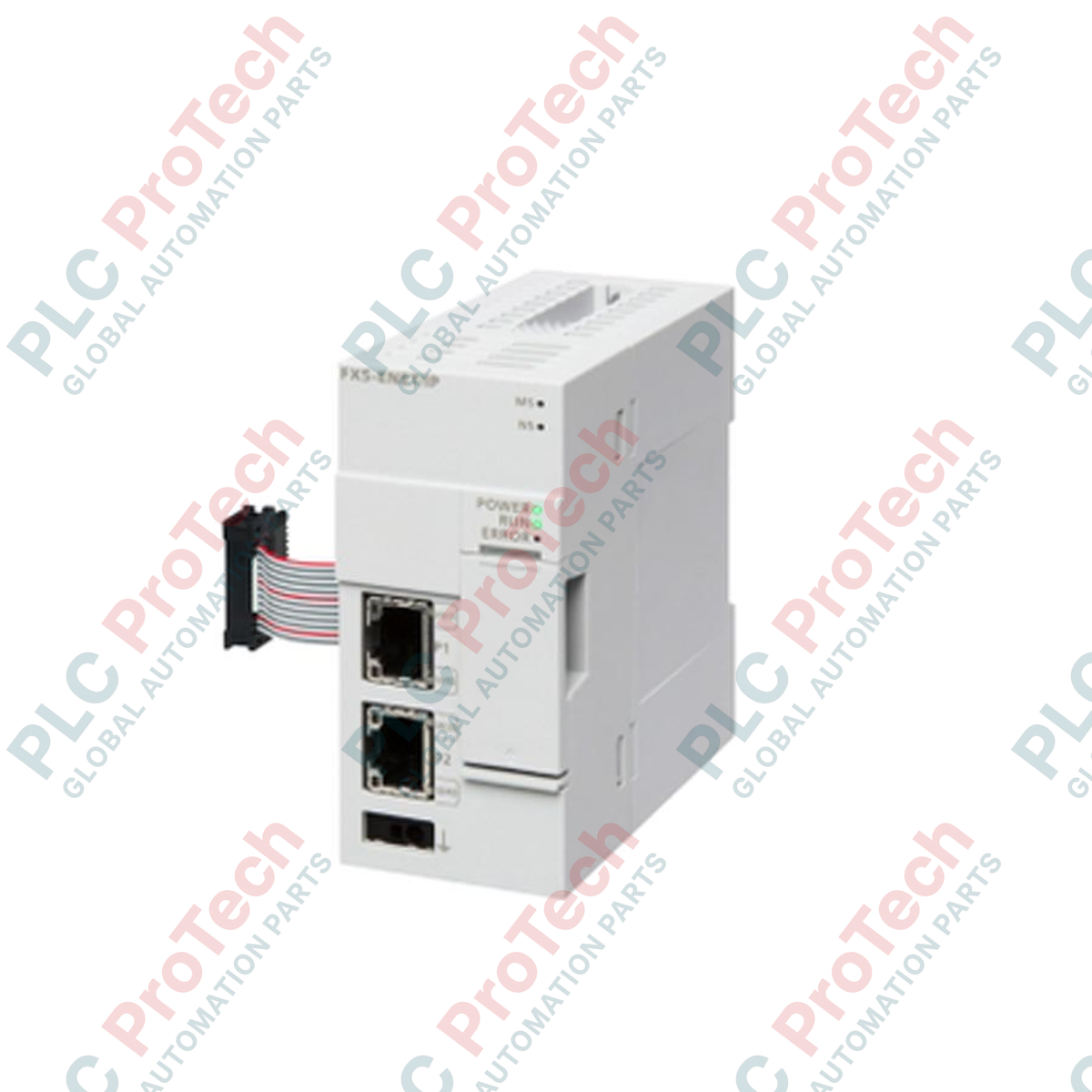

Mitsubishi Electric FX5-ENET MELSEC iQ-F sorozatú hálózati modul

SKU FX5-ENET

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: FX5-ENET
Country of origin:Egyesült Államok
Product Type: PLC hálózati modulok
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 12,5 cm × 11,0 cm × 6,5 cm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A MELSEC iQ-F vezérlők Ethernet-kapcsolati lehetőségeit bővítő Mitsubishi Electric FX5-ENET dedikált, nagy teljesítményű hálózati interfészmodulként működik. Ez a modul lehetővé teszi, hogy a gazda-PLC-k zökkenőmentesen integrálódjanak összetett, üzemszintű architektúrákba egy független Ethernet-port biztosításával, amely egyidejűleg több protokollon keresztüli kommunikációt támogat. Az ipari mérnökök a hálózati forgalom elkülönítésére használhatják úgy, hogy a helyi HMI- és felügyeleti SCADA-rendszereket külön fizikai alhálózatokon keresztül irányítják, ezáltal megakadályozva az adatátviteli szűk keresztmetszeteket a CPU elsődleges portján. A megbízható adatátvitelre tervezett modul natívan kezeli a CC-Link IE Field Network Basic, az SLMP (Seamless Message Protocol) és a szabványos aljzatkommunikációs protokoll konfigurációit.

Jellemzők

Kettős alhálózati elkülönítés: Lehetővé tesz egy második, független IP-útválasztási útvonalat a gépszintű I/O és a gyári szintű hálózatok elkülönítésére.
Többprotokollos támogatás: Egyidejűleg kezeli a CC-Link IE Field Basic, az SLMP, az MC Protocol, az FTP-kliens/szerver és az SNTP-időszinkronizálást.
Nagy kapacitású adatkezelés: Legfeljebb 32 egyidejű kapcsolati aljzatot támogat összetett SCADA- és adatbázis-alkalmazásokhoz.
Diagnosztikai kijelzők: Az előlapon elhelyezett LED-es állapotjelzők gyors vizuális hibakeresést tesznek lehetővé a kapcsolat aktivitásának, az átviteli sebességnek és a rendszerhibáknak az ellenőrzéséhez.
Egyszerű konfiguráció: A hardver beállítása és a paraméterek hozzárendelése teljes egészében a GX Works3 mérnöki szoftverkörnyezetben végezhető el.

Alkalmazások

Nagy sűrűségű csomagológépek, amelyekhez külön HMI- és SCADA-kommunikációs kapcsolatok szükségesek.
Autóipari összeszerelő cellák integrációja a CC-Link IE Field Network Basic használatával távoli állomások vezérléséhez.
Víz- és szennyvízkezelési távfelügyeleti rendszerek, amelyek FTP-fájlátvitelt használnak napi naplójelentésekhez.
Anyagmozgató rendszerek illesztése külső gyártótól származó képfeldolgozó rendszerekhez és vonalkódolvasókhoz nyers TCP/UDP-aljzatkommunikáción keresztül.

Műszaki specifikációk

Paraméter	Specifikációs érték
Gyártó	Mitsubishi Electric
Modellszám	FX5-ENET
Terméksorozat	MELSEC iQ-F sorozat
Modultípus	Ethernet hálózati modul
Adatátviteli sebesség	100 Mbps / 10 Mbps (automatikus egyeztetés)
Kommunikációs mód	Teljes duplex / félduplex
Interfész típusa	RJ45-csatlakozó (1 port)
Maximális kábelhossz	100 méter (szegmenshossz)
Maximális kapcsolatok száma	32 kapcsolat (összes célcsomópont)
Belső energiafogyasztás	110 mA 24 V DC mellett (a rendszerbuszról táplálva)
Kompatibilis vezérlők	FX5U CPU, FX5UC CPU (buszátalakító modult igényel)
Környezeti üzemi hőmérséklet	0–55 °C
Származási ország	Japán
Szállítási tömeg (számított)	0,35 kg
A csomag méretei (számított)	12,5 cm x 11,0 cm x 6,5 cm

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

Bár az alap FX5U CPU beépített RJ45 Ethernet-porttal rendelkezik, az FX5-ENET modult kifejezetten akkor használják, amikor a hálózati biztonság fizikailag elkülönített alhálózatokat tesz szükségessé, vagy amikor a projekt meghaladja az alap-CPU natív csatlakozási korlátait. Vegye figyelembe, hogy az FX5-ENET ultra-kompakt FX5UC CPU-ra történő felszerelésekor az FX5-CNV-BUS vagy FX5-CNV-BUSC buszátalakító modult az e hálózati blokk csatlakoztatása előtt kell felszerelni.

Alkalmazási buktatók és mérnöki megjegyzések

A CC-Link IE Field Network Basic konfigurálásakor ellenőrizze, hogy a teljes ciklikus átviteli terhelés ne telítse a hálózati sávszélességet. Mivel az FX5-ENET a belső rendszerbuszról kapja a tápellátást, ügyeljen arra, hogy az összes csatlakoztatott bővítőmodul teljes áramfelvétele ne haladja meg a gazda-CPU-modulba épített 24 V DC üzemi tápegység fennmaradó kapacitását.

Üzembe helyezési és bekötési tippek

A nagyfrekvenciás ipari zaj kommunikációs csomagokat megzavaró hatásának megelőzése érdekében mindig kétszeresen árnyékolt, 5e kategóriájú (STP) vagy magasabb kategóriájú Ethernet-kábelt használjon. Az árnyékolást a switch oldalán földelje, és ellenőrizze, hogy a fő PLC-alapegység dedikált, rövid réz földelőszalagon keresztül biztonságosan csatlakozik-e a D osztályú földeléshez (legfeljebb 100 ohmos földelési ellenállással).

Telepítési irányelvek

KRITIKUS FIGYELMEZTETÉS:

Az FX5-ENET modul felszerelése, leszerelése vagy bekötése előtt mindig válassza le és szigetelje el a PLC-állványt tápláló összes külső AC- és DC-tápegységet. A teljes rendszer feszültségmentesítésének elmulasztása az elektronikus alkatrészek maradandó károsodásához, processzorhibákhoz vagy a gépek váratlan elindulásához vezethet.

1

Győződjön meg arról, hogy a CPU-modul és az összes bővítőblokk tiszta, rezgésmentes, szabványos 35 mm-es DIN-sínre van felszerelve egy IP54-es védettségű fémburkolaton belül.

2

Csúsztassa határozottan az FX5-ENET rendszerbusz-csatlakozóját az előző modul bővítőportjába, amíg a rögzítőfülek teljesen a helyükre nem kattannak.

3

Illessze az RJ45 ipari Ethernet-kábel csatlakozóját a modul alsó elülső részén található portba, amíg biztonságosan a helyére nem kattan.

4

Kapcsolja be a rendszert, nyissa meg a GX Works3 konfigurációs munkaterületét, a Modulkonfiguráció ablakban észlelje az újonnan csatlakoztatott modult, majd írja közvetlenül a CPU-ba a hálózati paramétereket.

FAQ

Mi az FX5-ENET modul hozzáadásának elsődleges előnye, ha az FX5U CPU már rendelkezik Ethernet-porttal?

A modul lehetővé teszi egy másodlagos, fizikailag elszigetelt Ethernet-hálózat létrehozását. Ez elkülöníti az automatizálási eszközök vezérlési hurkait a nagy forgalmú üzemi hálózatoktól, 32 kapcsolatra növeli az elérhető aljzatok számát, és támogatja a dedikált CC-Link IE Field Basic-konfigurációkat.

Szükség van külső 24 V DC tápegység csatlakoztatására ehhez a modulhoz?

Nem, az FX5-ENET a működéséhez szükséges 110 mA áramot 24 V DC feszültségen közvetlenül a gazda-PLC belső rendszerbusz-csatlakozójáról veszi fel.

Használható ez az Ethernet-modul FX5UC kompakt CPU-egységekkel?

Igen, de az ultra kompakt csatlakozótípusról a szabványos bővítőbusz-csatlakozásra való átálláshoz FX5-CNV-BUS vagy FX5-CNV-BUSC buszátalakító modul szükséges.

Milyen szoftver szükséges az FX5-ENET hálózati beállításainak konfigurálásához?

A konfiguráció, az útválasztási táblák és az IP-címek hozzárendelése teljes egészében a GX Works3 használatával programozható, amely a MELSEC iQ-F sorozat szabványos mérnöki szoftverplatformja.
