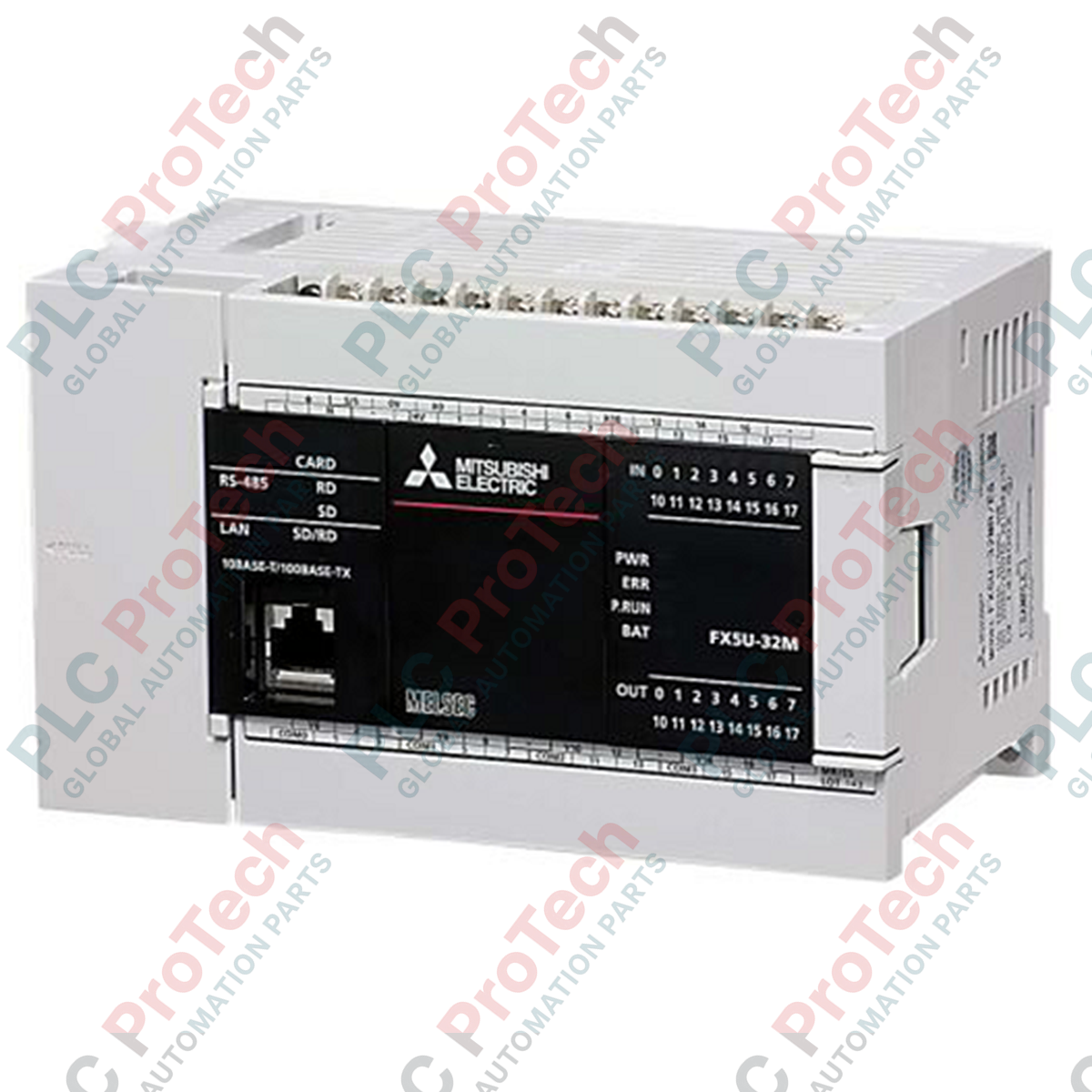

A komplex logika és a nagy sebességű eszközautomatizálás kezelése a Mitsubishi Electric FX5U-32MR/DS alapvető feladata, amely a MELSEC iQ-F család nagy teljesítményű központi feldolgozóegysége. Ez a kompakt vezérlő a fejlett feldolgozási képességet beépített analóg és soros interfészekkel ötvözi, így hatékony megoldást kínál önálló gépekhez és elosztott vezérlési topológiákhoz. A DC-tápbemenettel, valamint sink/source bemenetek és robusztus relékimenetek hibrid elrendezésével ez az egység kivételes üzembiztonságot nyújt zord ipari környezetben.
| Gyártó | Mitsubishi Electric |
| Modellszám | FX5U-32MR/DS |
| Terméksorozat | MELSEC iQ-F sorozat |
| Tápfeszültség | 24 V DC (+20%, −15%) |
| Teljesítményfelvétel | 30 W |
| Digitális bemenetek | 16 pont (24 V DC, sink/source választható) |
| Digitális kimenetek | 16 pont (relékimenetek, pontonként 2 A) |
| Beépített analóg bemenetek | 2 csatorna (0–10 V DC, 12 bites átalakítás) |
| Beépített analóg kimenet | 1 csatorna (0–10 V DC, 12 bites átalakítás) |
| Kommunikációs interfészek | 1× Ethernet (100Base-TX/10Base-T), 1× RS-485 |
| Üzemi hőmérséklet | 0–55 °C |
| Programozószoftver | GX Works3 |
| Szállítási tömeg (számított) | 0,70 kg (1,54 font) |
| Csomagolási méretek (számított) | 150 mm × 110 mm × 100 mm |
| Kapocsléc megjelölése | Jel- / áramköri kiosztás |
|---|---|
| L+ / M | 24 V DC elsődleges tápbemenet és közös földelés |
| S/S | Sink/source választható bemenet közös kapcsa |
| X000–X017 | 24 VDC diszkrét bemenetek (16 pont) |
| COM0–COM3 | A relékimeneti csoportok közös kapocspontjai |
| Y000–Y017 | Diszkrét relékimenetek (16 pont, pontonként legfeljebb 2 A) |
Az FX5U-32MR/DS 24 VDC üzemi tápbemenetet használ, ezért eltér a szabványos, váltakozó áramú táplálású FX5U-32MR/ES modelltől. Meglévő, régebbi FX3U-32MR/DS telepítések korszerűsítésekor ellenőrizze a fizikai méret- és rögzítési eltéréseket, és a régi rendszer projektjét alakítsa át a GX Works3 programban úgy, hogy megfeleljen az iQ-F architektúra nagy sebességű végrehajtási profiljainak és közvetlen kapocs-konfigurációinak.
Az integrált analóg bemeneti csatornák (0–10 VDC) rendkívül érzékenyek az elektromágneses interferenciára. Alapvető fontosságú, hogy az analóg jelkábeleket teljes hosszban elkülönítve vezesse a nagyáramú váltakozó áramú motorvezetékektől és a VFD-kábelektől. Az analóg kábelezéshez mindig sodrott, dupla árnyékolású rézvezetéket használjon, és az árnyékoló fóliát kizárólag a vezérlőszekrény földelési csillagpontján földelje, hogy megakadályozza az alacsony frekvenciájú földhurok kialakulását és a jelátalakítás torzulását.
A digitális bemenetek nyelő vagy forrás logikáját az S/S kapocs határozza meg. Szabványos NPN/nyelő konfiguráció esetén kösse az S/S kapcsot közvetlenül a +24V tápellátásra. PNP/forrás konfiguráció esetén kösse az S/S kapcsot a 0V közös pontra. A biztonságos elektromos érintkezés fenntartása és a kapcsok épségének megőrzése érdekében ügyeljen arra, hogy minden csavaros sorkapocs csatlakozásának meghúzási nyomatéka 0,5–0,8 N-m legyen.
Rögzítse biztonságosan a CPU-modult egy szabványos, 35 mm-es, szimmetrikus DIN-sínre, egy védő, IP54-besorolású fémburkolaton belül, hogy megakadályozza a környezeti részecskék bejutását.
Hozzon létre kis impedanciájú kapcsolatot az SG kapocs és egy külön vezérlési földelési pont között, legalább 2,0 mm2 keresztmetszetű vezetékkel.
A terepi vezetékeket tiszta, krimpelhető, szigetelt érvéghüvelyekkel zárja le, mielőtt a csatlakozásokat a kivehető sorkapcsokba rögzíti.
