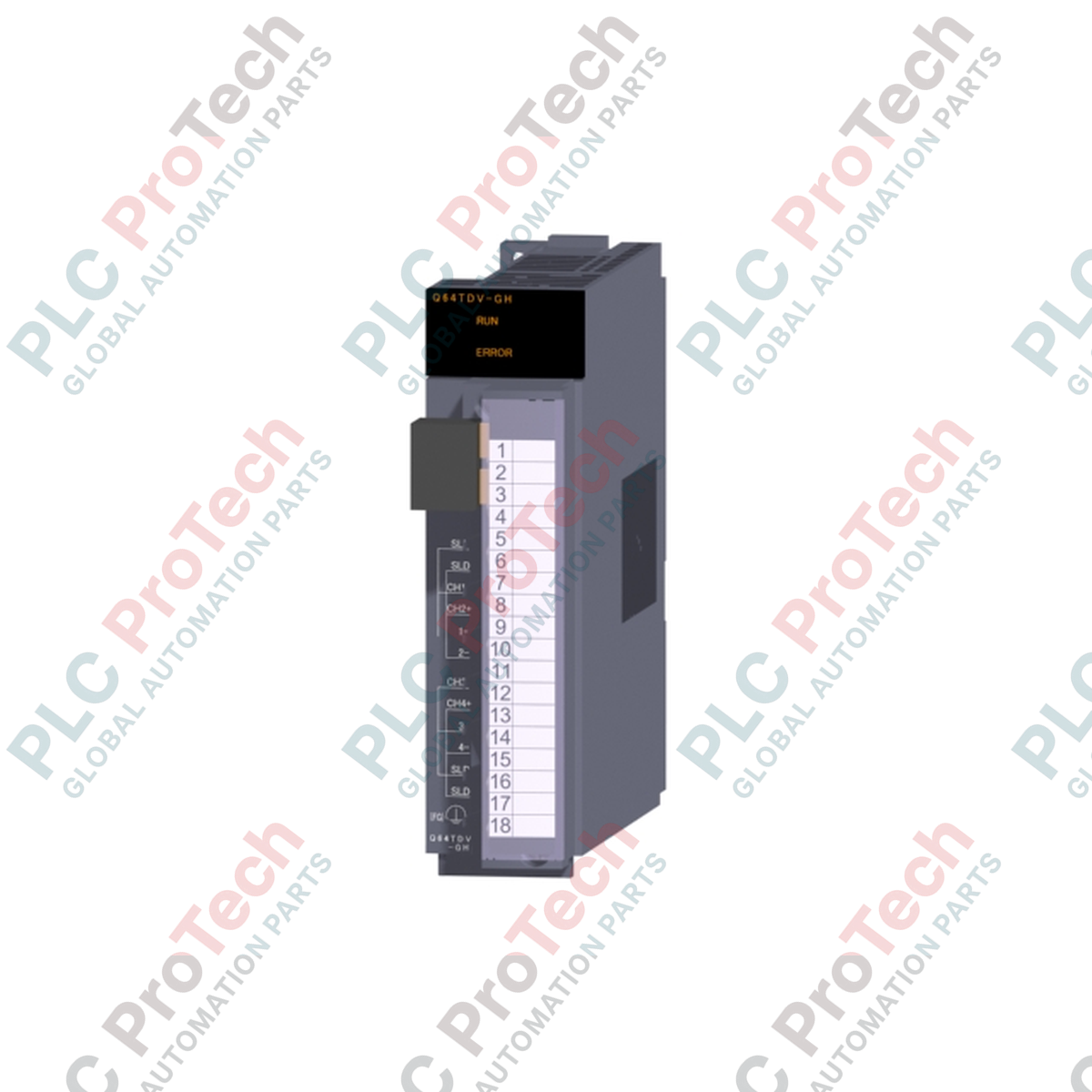

Manufacturer: Mitsubishi Electric
Product No.: Q64TD
Country of origin:Egyesült Államok
Product Type: PLC analóg bemeneti modulok
Payment: T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months
A nagy pontosságú hőmérséklet-monitorozást közvetlenül a MELSEC Q vezérlési architektúrájába integráló Mitsubishi Electric Q64TD négy független, csatornák között leválasztott hőelem- és mikrofeszültségű analóg bemeneti csatornát biztosít. Ez az intelligens funkciómodul a kis, millivoltos szintű érzékelőjeleket nagy felbontású, 16 bites előjeles bináris értékekké alakítja, lehetővé téve a gazda-PLC-rendszer számára a pontos hőprofilozást és a folyamatbeállításokat. A kihívást jelentő ipari környezetekhez tervezett modul csatornánkénti szakadásérzékelést és robusztus, transzformátoralapú elektromos leválasztást biztosít a csatornák között, csökkentve a földhurok okozta zajt és javítva a mérés megbízhatóságát.
| Paraméter | Specifikáció |
|---|---|
| Gyártó | Mitsubishi Electric |
| Modellkód | Q64TD |
| Sorozat | MELSEC Q sorozat |
| Bemeneti csatornák | 4 csatorna + 1 hidegpont-kompenzációs csatorna |
| Hőelem-típusok | B, R, S, K, E, J, T, N (JIS C1602-1995) |
| Mikrofeszültség-bemeneti tartomány | -100 és +100 mV között (Bemeneti ellenállás >= 2 MOhm) |
| Digitális kimeneti felbontás | 16 bites előjeles bináris (-2700 és 18200 között a hőmérséklethez) |
| Mikrofeszültség-felbontás | 4 µV |
| Hidegpont-kompenzáció | Külső Pt100 (pontosság: ±1,0 °C) |
| Mintavételi időszak | 20 ms / csatorna |
| Átalakítási sebesség | Mintavételi időszak × 3 |
| Abszolút maximális bemeneti feszültség | ±5 VDC |
| Dielektromos átütési feszültség | 1780 VAC Vrms / 3 ciklus (legfeljebb 2000 m tengerszint feletti magasságig) |
| Belső áramfogyasztás | 0,50 A (5 VDC mellett) |
| Foglalt I/O-pontok | 16 pont (intelligens funkciómodul-hozzárendelés) |
| Fizikai méretek | 98 mm (M) x 27,4 mm (Sz) x 112 mm (Mé) |
| Tömeg | 0,25 kg |
| Szállítási tömeg (számított) | 1,5 kg |
A Q64TD natív MELSEC Q sorozatú modul, amelyet Q33B, Q35B, Q38B vagy Q312B főalapegységre, illetve kompatibilis bővítőalapegységre kell helyezni. A rendszerintegrátoroknak a modult a GX Developerben vagy a GX Works2/GX Works3 szoftverben „Intelligens funkciómodul” modulként kell konfigurálniuk, 16 pont felhasználásával. A rendszerindítás során fellépő paraméterírási hibák megelőzése érdekében győződjön meg arról, hogy a PLC CPU firmware-je támogatja a szükséges intelligensmodul-konfigurációs rutinokat.
Bár a hőelemcsatornák csatornák közötti, transzformátoralapú elektromos leválasztással rendelkeznek, a hidegpont-kompenzációs áramkör (Pt100-interfész) nincs leválasztva a szekvenszer belső logikai tápellátásától. Az EMI/RFI-zavarok PLC-hátlapi buszba történő bejutásának megelőzése érdekében gondoskodjon arról, hogy a Pt100 hidegpont-érzékelő vezetékei fizikailag elkülönüljenek a nagyfeszültségű kábelektől, és földelt fém védőcsövekben fussanak.
A hőelemek bekötésekor mindig az adott hőelemtípushoz megfelelő kompenzációs kábelt használja (például K-típusú érzékelőkhöz K-típusú kompenzációs vezetéket). A szabványos rézvezeték segédcsomópontokat hoz létre a modul sorkapcsánál, ami a leolvasott értékek eltolódásához vezet. A laza érintkezések és a hibás mérések megelőzése érdekében húzza meg az M3-as sorkapocs-csavarokat 0,42–0,58 N-m nyomatékkal.
KRITIKUS FIGYELMEZTETÉS:
Szigetelje el az összes külső tápegységet, és kapcsolja le a PLC-állványt a Q64TD modul behelyezése vagy eltávolítása előtt. Feszültség alatt álló rendszeren végzett munka károsíthatja a hátlapi busz csatlakozóit, és hibakódokat generálhat az aktív modulokon.
Igazítsa a Q64TD modul hátulján található alsó kampót az alapegység modulvezető nyílásához.
Határozottan nyomja a modult az alapegységbe, amíg teljesen egy síkba nem kerül azzal, majd nagy rezgéssel járó környezetben történő felszerelés esetén húzza meg a modul rögzítőcsavarját (M3 x 12).
A megfelelő polaritás biztosításával kösse be az érzékelő vezetékeit az M3-as sorkapocshoz illeszkedő érvéghüvelyekkel, ügyelve a pozitív (+) és negatív (-) vezetékek helyes csatlakoztatására.
Kapcsolja be a főállvány tápellátását, és ellenőrizze, hogy a modul elülső paneljén található „RUN” LED zölden világít-e.
