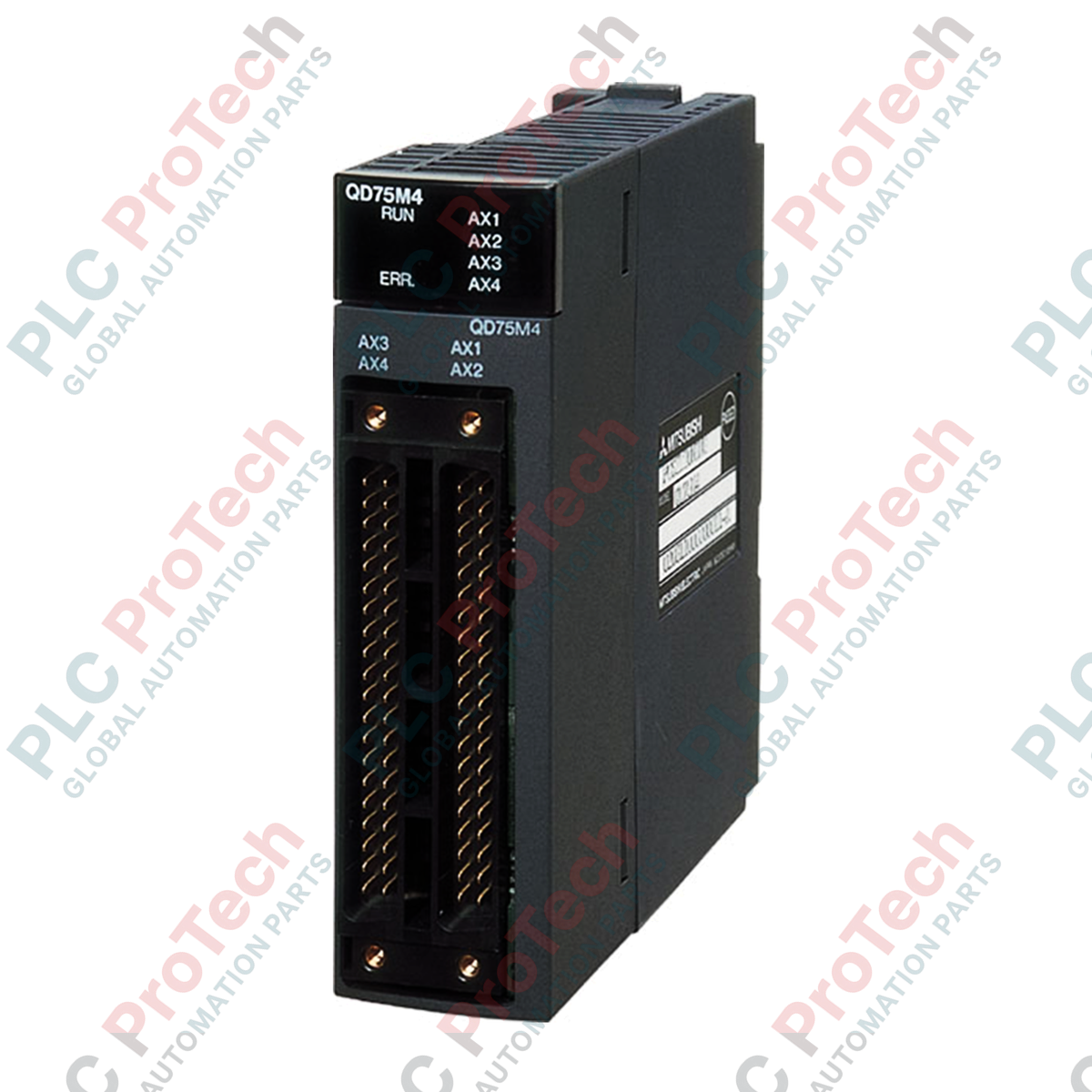

Mitsubishi Electric QD75M4 MELSEC-Q sorozatú pozicionálómodul

SKU QD75M4

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: QD75M4
Country of origin:Egyesült Államok
Product Type: Pozicionálómodulok
Payment: T/T, Western Union
Weight: 1300g
Shipping port: Xiamen
Warranty: 12 months

Leírás

A MELSEC-Q automatizálási platformon belüli nagy pontosságú mozgásvezérlésre tervezett QD75M4 pozicionálómodul robusztus, többtengelyes vezérlést biztosít legfeljebb négy tengelyhez. A szervohajtásokkal való kommunikáció dedikált nagysebességű soros hálózaton (SSCNET) keresztül történik, optimalizálva a szinkronizálást és az adatátvitelt összetett gépelrendezések esetén. A modul tengelyenként 600 pozicionálási adatpont kapacitásával fejlett mozgáspályákat támogat, így sima sebességprofilok, pontos célpozicionálás és rugalmas rendszerkonfigurációk valósíthatók meg igényes ipari alkalmazásokban.

Jellemzők

Négytengelyes vezérlési képesség független és összehangolt többtengelyes mozgások támogatásával.
Közvetlen SSCNET-interfész a kompatibilis szervoerősítőkkel folytatott megbízható, nagysebességű soros kommunikációhoz.
Tengelyenként legfeljebb 600 pozicionálási adatblokk memóriakiosztása az összetett mozgásprofilok kezeléséhez.
Integrált bemenetek a fontos külső végállásjelekhez, beleértve a felső és alsó végállást, a leállítási parancsot és a közeli ponti kutyaérzékelőt.
Beépített interfész szabványos A-fázis/B-fázis differenciális vagy feszültségbemeneteket támogató kézi impulzusgenerátorhoz.

Alkalmazások

Automatizált összeszerelő rendszerek és csomagológépek.
Nagysebességű pick-and-place és robotizált anyagmozgató rendszerek.
Anyagmozgatás, szinkronizált szállítószalagok és válogatóberendezések.
Többtengelyes kartéziánus portálok és koordinátaalapú pozicionálórendszerek.

Műszaki specifikációk

Gyártó	Mitsubishi Electric
Cikkszám / modellszám	QD75M4
Terméksorozat	MELSEC-Q sorozat
Modultípus	Intelligens funkciómodul (pozicionálásvezérlés)
Vezérelt tengelyek száma	4 tengely
Pozicionálási adatok kapacitása	600 adatrekord / tengely
Szervointerfész módja	Nagysebességű soros kommunikáció (SSCNET)
Kompatibilis szervoerősítők	MR-J2S-B sorozat (pl. MR-J2S-_B)
Külső jelinterfész	Felső végállás, alsó végállás, közeli ponti kutyaérzékelő, leállítás, sebesség-/pozícióváltás (24 V DC, tengelyenként 5 pont)
Kézi impulzusgenerátor-interfész	A-fázis / B-fázis (5 V DC, egységenként 1 pont)
Becsült szállítási tömeg	1,3 kg

Csatlakozások és interfészek

Interfész típusa	Jelfunkció	Elektromos specifikáció
Külső bemeneti csatlakozó	Felső végállás (FLS) / Alsó végállás (RLS)	24 V DC
Külső bemeneti csatlakozó	Közeli ponti kutyaérzékelő (DOG)	24 V DC
Külső bemeneti csatlakozó	Leállítási jel (STOP)	24 V DC
Külső bemeneti csatlakozó	Sebesség-/pozícióváltás (CHG)	24 V DC
Kézi impulzusgenerátor	A-fázis / B-fázis jelbemenet	5 V DC
Szervokommunikáció	SSCNET buszcsatlakozás	Nagysebességű soros kommunikáció

Telepítési útmutató

A QD75M4 modul felszerelése vagy eltávolítása előtt kapcsolja le teljesen a MELSEC-Q alapegységet az elektromos károk megelőzése érdekében.
Ellenőrizze, hogy a modul rögzítőkampója biztonságosan illeszkedik-e az alapegységhez, majd húzza meg a modul rögzítőcsavarját a megadott nyomatékkal.
Az elektromágneses zavarás megelőzése érdekében az SSCNET kommunikációs kábeleit különítse el a nagyfeszültségű AC tápvezetékektől és a motorkábelektől.
Megfelelő szellőzéssel rendelkező, pormentes és száraz vezérlőszekrényben üzemeltesse, hogy az üzemi hőmérséklet a hivatalos határértékeken belül maradjon.

FAQ

Mely szervóerősítők kompatibilisek a QD75M4 modullal?

A QD75M4 közvetlenül csatlakozik a Mitsubishi általános célú szervóerősítőihez, konkrétan az MR-J2S-B sorozathoz, az SSCNET nagysebességű soros interfészen keresztül.

Hány tengely vezérlésére képes a QD75M4 pozicionálómodul?

A modul legfeljebb 4 független vagy összehangolt tengely vezérlésére szolgál.

Mekkora a tengelyenkénti pozicionálási adatok maximális kapacitása?

Tengelyenként legfeljebb 600 pozicionálási adatpontot támogat, így rendkívül összetett mozgásprofilok is létrehozhatók.
