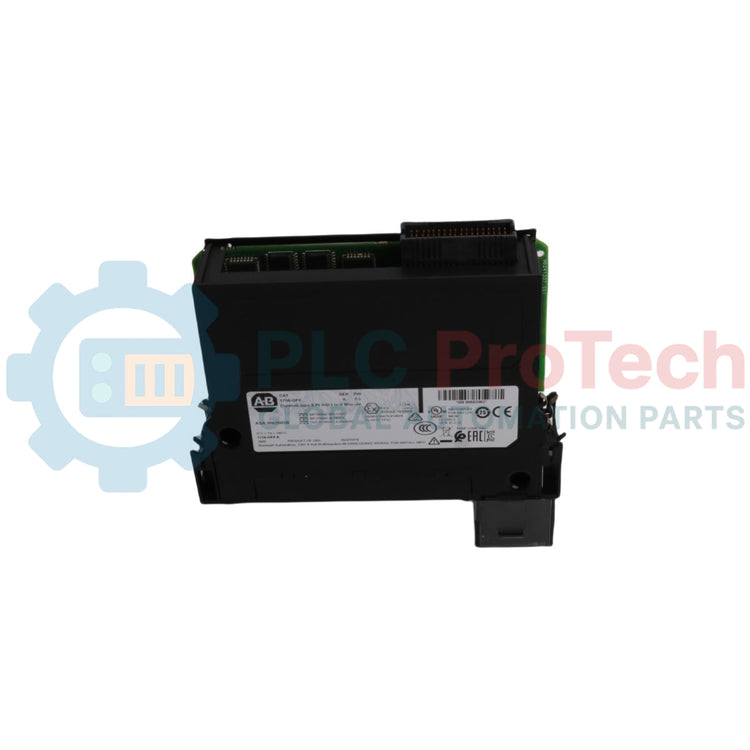

Modul output analog 8 kanal ControlLogix Allen-Bradley 1756-OF8

Ikhtisar Produk dan Kontrol Presisi

1756-OF8 (1756OF8) adalah Modul Output Analog serbaguna dengan kepadatan tinggi yang termasuk dalam keluarga ControlLogix. Modul ini menyediakan 8 saluran non-terisolasi yang mampu mengirimkan sinyal tegangan atau arus berpresisi tinggi ke perangkat lapangan. Dirancang untuk aplikasi berat seperti kontrol kecepatan variable frequency drive (VFD), penentuan posisi katup, dan modulasi aktuator, 1756-OF8 menawarkan pembaruan submilidetik dan konversi digital-ke-analog beresolusi tinggi. Modul ini menjadi komponen penting dalam kontrol proses loop tertutup, yang memungkinkan integrasi peralatan lapangan analog secara mulus ke dalam Arsitektur Terintegrasi Logix.

Arsitektur Perangkat Keras dan Fleksibilitas Sinyal

1756-OF8 menempati satu slot dalam chassis 1756 ControlLogix mana pun dan berkomunikasi dengan prosesor melalui backplane berkecepatan tinggi.

• Mode Output yang Dapat Dipilih: Setiap dari 8 saluran dapat dikonfigurasi secara individual untuk Tegangan (+/- 10V) atau Arus (0 hingga 20 mA atau 4 hingga 20 mA).

• Resolusi Tinggi: Menawarkan resolusi 15-bit pada semua rentang (sekitar 320 uV per hitungan untuk tegangan dan 0.65 uA per hitungan untuk arus), sehingga memberikan tingkat ketelitian yang diperlukan untuk kontrol aliran atau tekanan yang sensitif.

• Laju Pembaruan Cepat: Menawarkan RPI (Requested Packet Interval) hingga serendah 2 ms untuk semua 8 saluran, sehingga memastikan perintah kontrol dijalankan dengan latensi minimal.

• Diagnostik Terintegrasi: Mencakup fitur perangkat keras untuk Deteksi Kabel Terputus (dalam mode arus) dan Perlindungan Sirkuit Pendek, yang memberikan umpan balik waktu nyata kepada pengontrol mengenai kondisi sisi lapangan.

Spesifikasi Teknis

FAQ Teknis Terintegrasi

Apakah 1756-OF8 menyediakan isolasi antarsaluran?

Tidak. 1756-OF8 adalah modul non-terisolasi, yang berarti semua 8 saluran berbagi jalur balik yang sama. Jika aplikasi Anda memerlukan pembumian independen untuk setiap sinyal (untuk mencegah loop tanah di antara drive yang berbeda), sebaiknya gunakan modul 1756-OF8I (Terisolasi).

Apa yang terjadi pada output jika PLC masuk ke kondisi Fault atau dialihkan ke mode Program?

Modul ini memiliki perilaku "Mode Program" dan "Mode Fault" yang dapat dikonfigurasi. Dalam perangkat lunak Studio 5000, Anda dapat memilih agar setiap output mempertahankan nilai terakhirnya, beralih ke kondisi aman tertentu (misalnya, 4 mA), atau menuju nilai minimum/maksimum rentangnya.

Apakah saya dapat mengalibrasi 1756-OF8 di lapangan?

Ya. Modul ini mendukung kalibrasi lapangan melalui perangkat lunak. Dengan menggunakan voltmeter atau amperemeter berpresisi tinggi, Anda dapat menyesuaikan parameter offset dan gain untuk setiap saluran guna memperhitungkan faktor lingkungan atau kabel yang panjang.

Protokol Rekayasa & Instalasi

• Kompatibilitas Arm Pengkabelan: Modul ini memerlukan Removable Terminal Block (RTB) 1756-TBNH (20-pin) atau 1756-TBSH (penjepit pegas). Selalu pastikan RTB terpasang sepenuhnya dan tab pengunci telah aktif sebelum mengalirkan daya lapangan.

• Resistansi Loop Arus: Saat beroperasi dalam mode arus (4-20 mA), pastikan impedansi total loop (resistansi kabel ditambah beban) tidak melebihi 550 Ohm. Jika melebihi batas ini, modul tidak dapat mencapai output penuh 20 mA.

• Strategi Pelindung: Untuk kontrol analog beresolusi tinggi, gunakan kabel shielded twisted-pair (STP). Hubungkan pelindung ke batang pembumian chassis ControlLogix. Hindari membumikan pelindung di ujung perangkat lapangan untuk mencegah loop tanah yang menimbulkan gangguan sinyal.

Keunggulan Rekayasa

1756-OF8 unggul dalam hal kepadatan sistem kontrol. Dengan menyediakan 8 saluran dalam satu slot, modul ini mengurangi kebutuhan ruang chassis secara keseluruhan dan biaya perangkat keras untuk sistem dengan jumlah saluran analog yang besar. Kemampuannya melakukan konversi digital-ke-analog secara lokal pada modul memungkinkan prosesor utama berfokus pada logika tingkat tinggi, sementara 1756-OF8 menangani peningkatan dan penurunan sinyal listrik secara presisi. Hal ini menjadikannya pilihan ideal untuk industri kimia, makanan dan minuman, serta pembangkitan listrik, yang menuntut keandalan dan modulasi variabel proses yang presisi.
