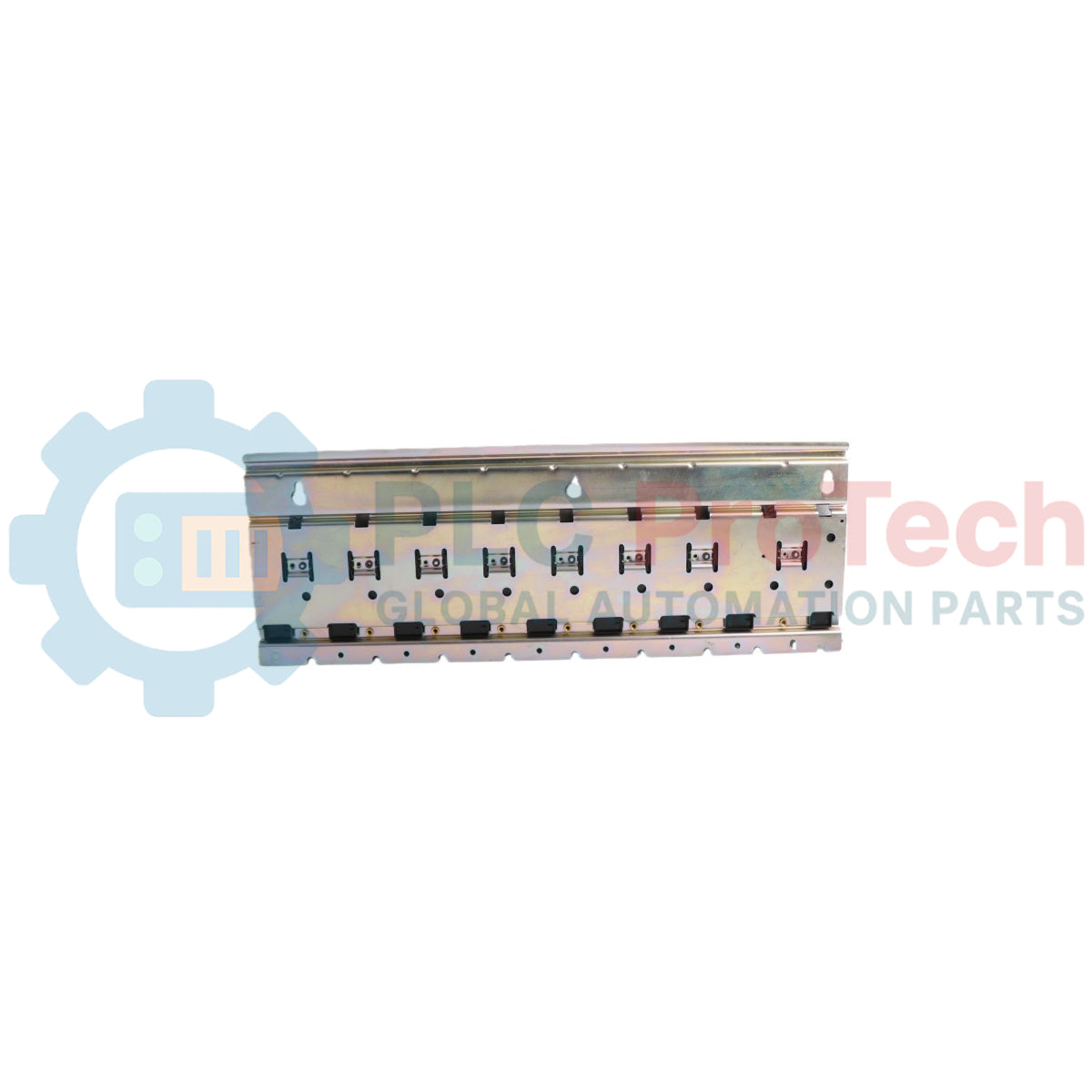

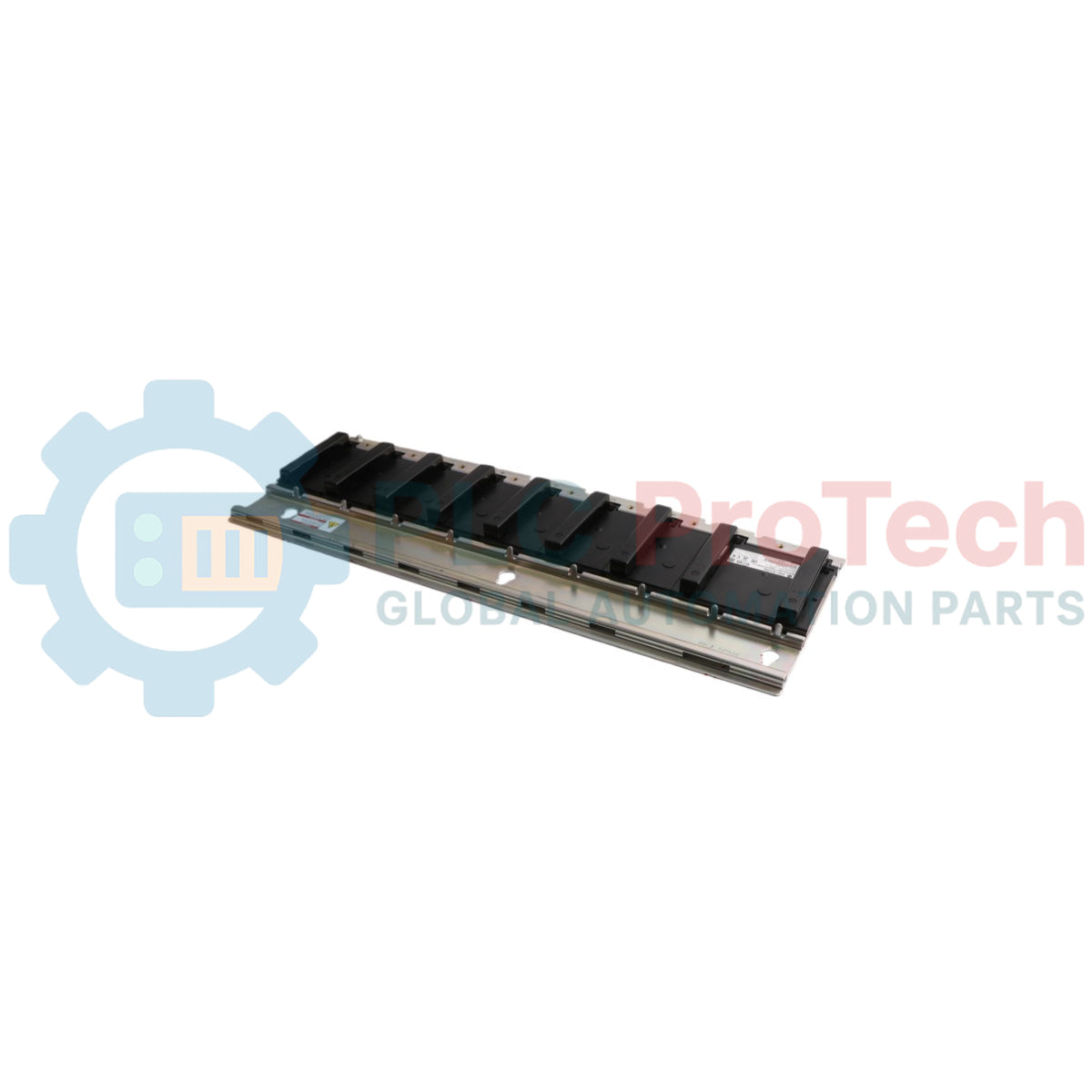

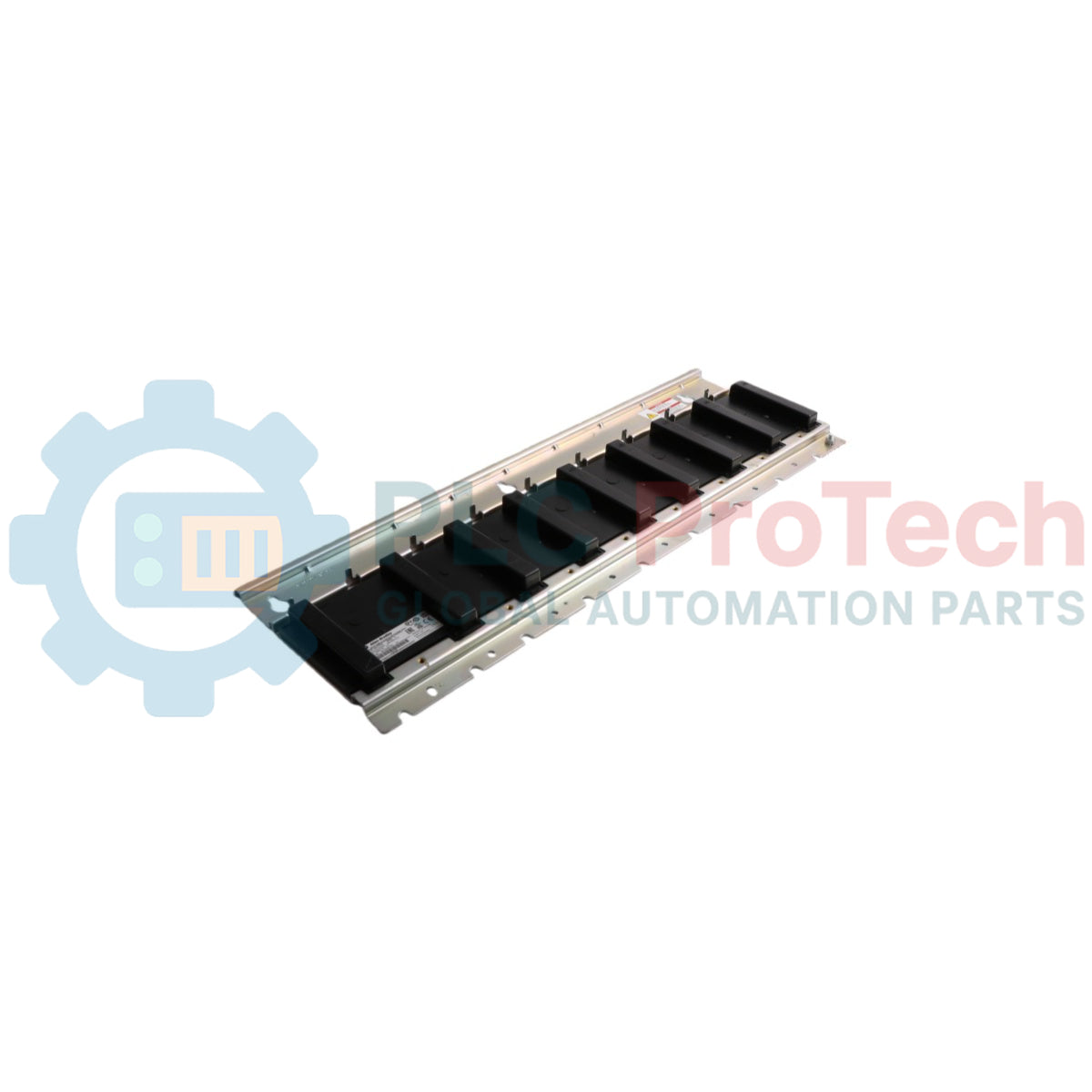

Rel Daya Slim 4-Posisi Kinetix 6000 Allen-Bradley 2094-PRS4

Ikhtisar Produk dan Fondasi Infrastruktur

2094-PRS4 (2094PRS4) adalah Slim Power Rail khusus dalam keluarga servo drive multi-sumbu Kinetix 6000. Berfungsi sebagai tulang punggung fisik dan listrik untuk sistem drive, rel 4 posisi ini menyediakan antarmuka pemasangan serta distribusi bus DC tegangan tinggi untuk satu Integrated Axis Module (IAM) dan hingga tiga Axis Module (AM) tambahan. 2094-PRS4 dirancang untuk menyederhanakan konstruksi kabinet dengan menghilangkan kebutuhan akan perkabelan daya yang rumit di antara drive individual. Dengan memanfaatkan backplane bersama untuk sinyal daya dan kontrol, rel ini memungkinkan efisiensi energi "Shared DC Bus" serta menyediakan fondasi yang kokoh dan tahan getaran untuk sistem kontrol gerak berperforma tinggi.

Arsitektur Perangkat Keras dan Dinamika Backplane

2094-PRS4 adalah komponen pasif yang memfasilitasi distribusi daya DC tegangan tinggi dan daya kontrol tegangan rendah di seluruh rangkaian drive.

• Konfigurasi Slot: Memiliki 4 posisi khusus. Posisi paling kiri diperuntukkan bagi IAM (Integrated Axis Module), sedangkan 3 slot lainnya mendukung kombinasi Axis Module atau Shunt Module.

• Bus DC Terintegrasi: Memiliki pin arus tinggi yang menghubungkan bus DC di seluruh modul, sehingga energi regeneratif dari satu motor yang melakukan pengereman dapat langsung dimanfaatkan oleh motor lain yang sedang berakselerasi.

• Distribusi Daya Kontrol: Mendistribusikan daya kontrol 24 VDC yang diperlukan untuk logika drive dan sirkuit keselamatan, sehingga mengurangi jumlah terminasi perkabelan eksternal.

• Desain Modular: Merupakan bagian dari seri "Slim", yang dirancang untuk meminimalkan kedalaman dan lebar panel sehingga lebih banyak sumbu dapat dipasang dalam ruang kabinet yang lebih kecil.

Spesifikasi Teknis

FAQ Teknis Terintegrasi

Bisakah saya memasang sumbu ke-5 pada power rail 2094-PRS4?

Tidak. 2094-PRS4 secara fisik terbatas pada empat slot. Jika aplikasi Anda memerlukan lima sumbu atau lebih, Anda harus menggantinya dengan rel yang lebih besar, seperti 2094-PRS5 atau 2094-PRS8, atau menggunakan rel kedua dengan kabel bus extender.

Apakah slot yang tidak digunakan pada power rail perlu ditutup?

Ya. Untuk menjaga keselamatan listrik dan mencegah masuknya kotoran ke konektor bus DC tegangan tinggi, sangat disarankan untuk menggunakan penutup slot 2094-PRF pada setiap posisi yang tidak memiliki axis module terpasang.

Bagaimana power rail dibumikan?

2094-PRS4 harus dipasang pada subpanel konduktif (tanpa cat). Rel ini memiliki stud pembumian khusus yang harus dihubungkan ke pembumian utama sistem untuk memastikan filter EMI pada modul yang terpasang berfungsi dengan benar.

Protokol Rekayasa & Pemasangan

• Persyaratan Torsi Modul: Saat mengencangkan modul Kinetix 6000 ke 2094-PRS4, sekrup pemasangan harus dikencangkan hingga 2,26 Nm (20 lb-in). Pengencangan yang kurang dapat menyebabkan jalur resistansi tinggi pada bus DC, yang mengakibatkan gangguan "Bus Undervoltage" dan panas berlebih setempat.

• Akurasi Penyelarasan: Sebelum mengencangkan sekrup, pastikan konektor backplane modul benar-benar sejajar dengan pin pada 2094-PRS4. Memaksa modul masuk ke rel yang tidak sejajar dapat menyebabkan pin bengkok dan "Bus Fault" permanen.

• Kerataan Panel: Pastikan permukaan pemasangan benar-benar rata. Subpanel yang melengkung dapat menyebabkan rel melentur, sehingga berpotensi memberi tekanan pada jalur PCB internal dan menimbulkan kesalahan komunikasi yang terjadi sesekali di antara modul.

Keunggulan Rekayasa

2094-PRS4 menonjol berkat MTTR (Mean Time to Repair) yang lebih sederhana. Karena semua sinyal daya dan kontrol disalurkan melalui rel, axis module dapat diganti dalam hitungan menit hanya dengan mengendurkan dua sekrup dan mengganti modul—tanpa memerlukan perkabelan daya yang rumit. Modularitas ini, yang dipadukan dengan manfaat penghematan energi dari bus DC bersama, menjadikan 2094-PRS4 pilihan infrastruktur ideal untuk sistem multi-sumbu dalam industri pengemasan, converting, dan percetakan.
