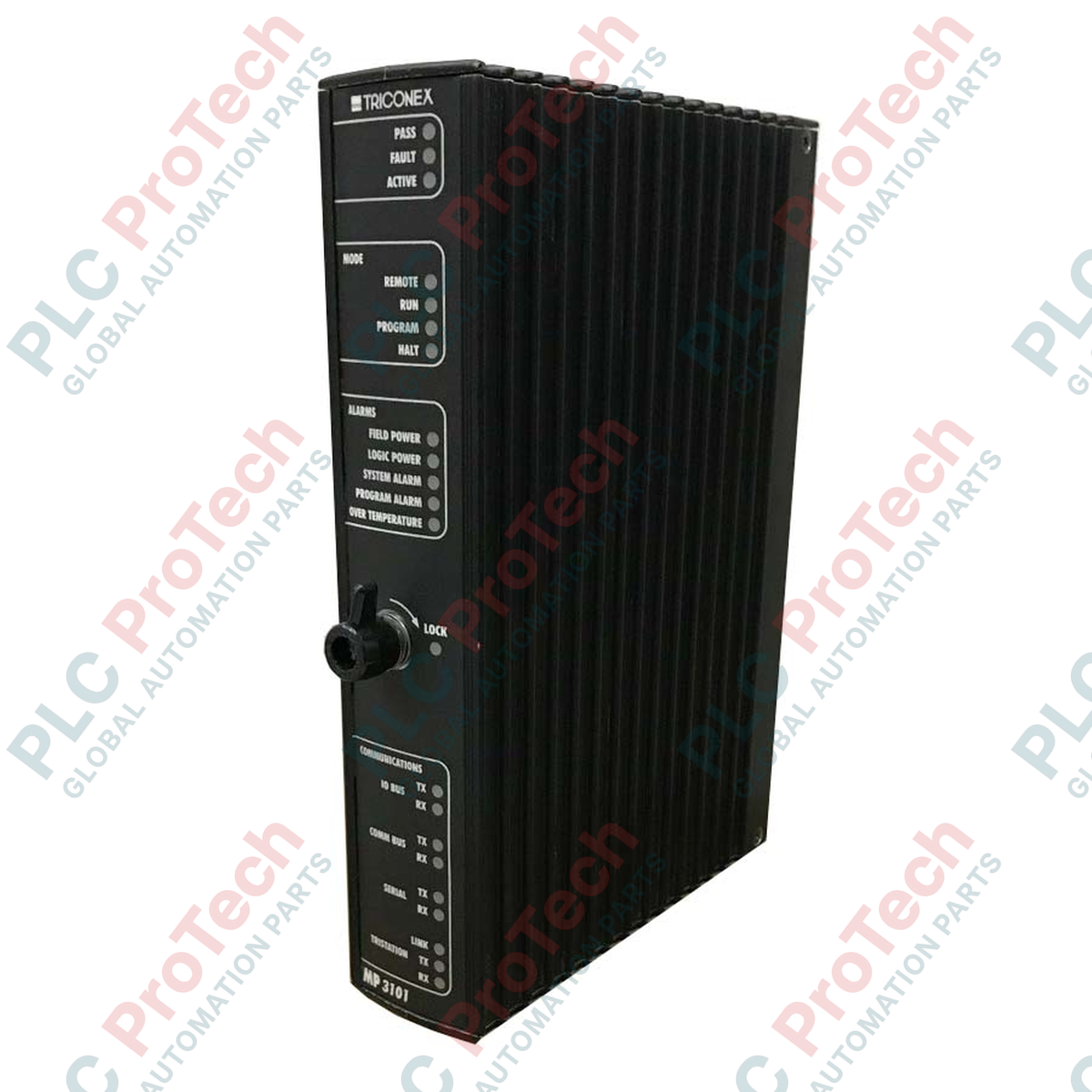

Modul Prosesor Utama Triconex Tricon 3101

Gambaran Umum

 3101 (3101) merupakan inti komputasi sistem Triconex Tricon Triple Modular Redundant (TMR). Dirancang khusus untuk aplikasi keselamatan proses dengan ketersediaan tinggi, seperti Emergency Shutdown (ESD), deteksi Fire and Gas (F&G), dan Burner Management Systems (BMS),  Modul Prosesor Utama ini memastikan waktu operasional maksimum di sektor-sektor kritis seperti penyulingan minyak, pemrosesan bahan kimia, dan pembangkitan listrik. Dengan menggunakan arsitektur voting 2-dari-3, 3101 menghilangkan titik kegagalan tunggal, menyediakan diagnostik berkelanjutan dan eksekusi logika kontrol yang toleran terhadap kesalahan untuk mencegah pemadaman energi fasilitas yang tidak direncanakan.

Logika Arsitektur Lanjutan

 Triconex 3101  menggunakan arsitektur internal dua prosesor yang canggih untuk memisahkan eksekusi kontrol dari manajemen I/O.  Prosesor Aplikasi (SX), yang ditenagai mesin RISC 32-bit Motorola MPC860, menangani algoritme kontrol kompleks dan pemrosesan data SOE (Sequence of Events). Secara paralel,  Prosesor Input/Output (IOX)  mengelola bus diagnostik berkecepatan tinggi dan sinkronisasi modul I/O. Pemisahan ini memastikan eksekusi logika tetap deterministik bahkan saat lalu lintas bus tinggi. Modul ini dilengkapi  Flash PROM 6 MB  untuk penyimpanan aplikasi yang aman dan  DRAM 16 MB  untuk eksekusi berkecepatan tinggi, dengan semua jalur memori kritis dilindungi pemeriksaan CRC atau Byte Parity untuk memastikan integritas data.

Spesifikasi Teknis

Tanya Jawab Teknis Penting

Bagaimana modul 3101 menangani kesalahan memori?

Modul ini menggunakan strategi verifikasi berlapis.  DRAM  menggunakan Byte Parity untuk mendeteksi kerusakan saat runtime, sedangkan  Flash PROM  dan  NVRAM  dilindungi oleh Cyclic Redundancy Check (CRC). Jika terdeteksi kesalahan memori, modul memicu alarm diagnostik dan, dalam konfigurasi TMR, prosesor lain yang masih sehat mempertahankan kontrol.

Apakah 3101 kompatibel dengan versi chassis Tricon yang lebih lama?

Kompatibilitas bergantung pada versi backplane (Bus) dan versi perangkat lunak TriStation 1131 yang digunakan. Umumnya,  3101  dirancang untuk sistem Versi 9.x. Pengguna harus memverifikasi bahwa firmware sesuai dengan rangkaian Prosesor Utama yang ada, karena ketiga MP dalam grup TMR harus identik.

Apa konsekuensi jika tegangan input maksimum absolut terlampaui?

Modul ini memiliki nilai maksimum  33 VDC. Melampaui ambang ini dapat menyebabkan degradasi perangkat keras atau kegagalan langsung regulator daya logika internal. Selalu pastikan catu daya 24 VDC distabilkan dan difilter terhadap riak AC.

Panduan Rekayasa Lapangan & Instalasi

• Sinkronisasi Modul:  Saat mengganti modul dalam sistem yang sedang berjalan, pastikan pengganti  3101  memiliki revisi firmware yang benar. Modul akan melakukan "Hot Start" atau "Re-education" untuk menyinkronkan citra memorinya dengan dua Prosesor Utama aktif lainnya.

• Manajemen Termal:  Pastikan terdapat jarak bebas minimum 1U di atas dan di bawah chassis Tricon untuk konveksi alami. Di lingkungan dengan suhu sekitar tinggi (melebihi 50 Celsius), pendinginan udara paksa di dalam kabinet wajib digunakan untuk mencegah kesalahan paritas DRAM akibat tekanan termal.

• Protokol Pentanahan:  Pastikan chassis terhubung ke "Quiet Ground" khusus (Instrument Ground). Hindari berbagi jalur pentanahan dengan beban induktif tinggi untuk mencegah gangguan pada bus diagnostik HDLC.

Keunggulan Performa yang Tangguh

 Triconex 3101  dibuat untuk ketahanan industri ekstrem dalam jangka panjang, dengan desain PCB yang diperkuat dan tahan terhadap lingkungan dengan getaran tinggi yang umum ditemukan di dek kompresor dan ruang turbin.  NVRAM  memastikan variabel retentif - seperti setpoint dan total terakumulasi - tetap tersimpan selama kehilangan daya tanpa memerlukan cadangan baterai, sehingga mengurangi beban pemeliharaan. Kemampuan modul untuk berkomunikasi melalui  bus HDLC 2 Mbps  memastikan diagnostik I/O dilaporkan secara real-time, sehingga teknisi dapat mengidentifikasi sensor yang rusak sebelum memengaruhi keselamatan proses.
