Deskripsi

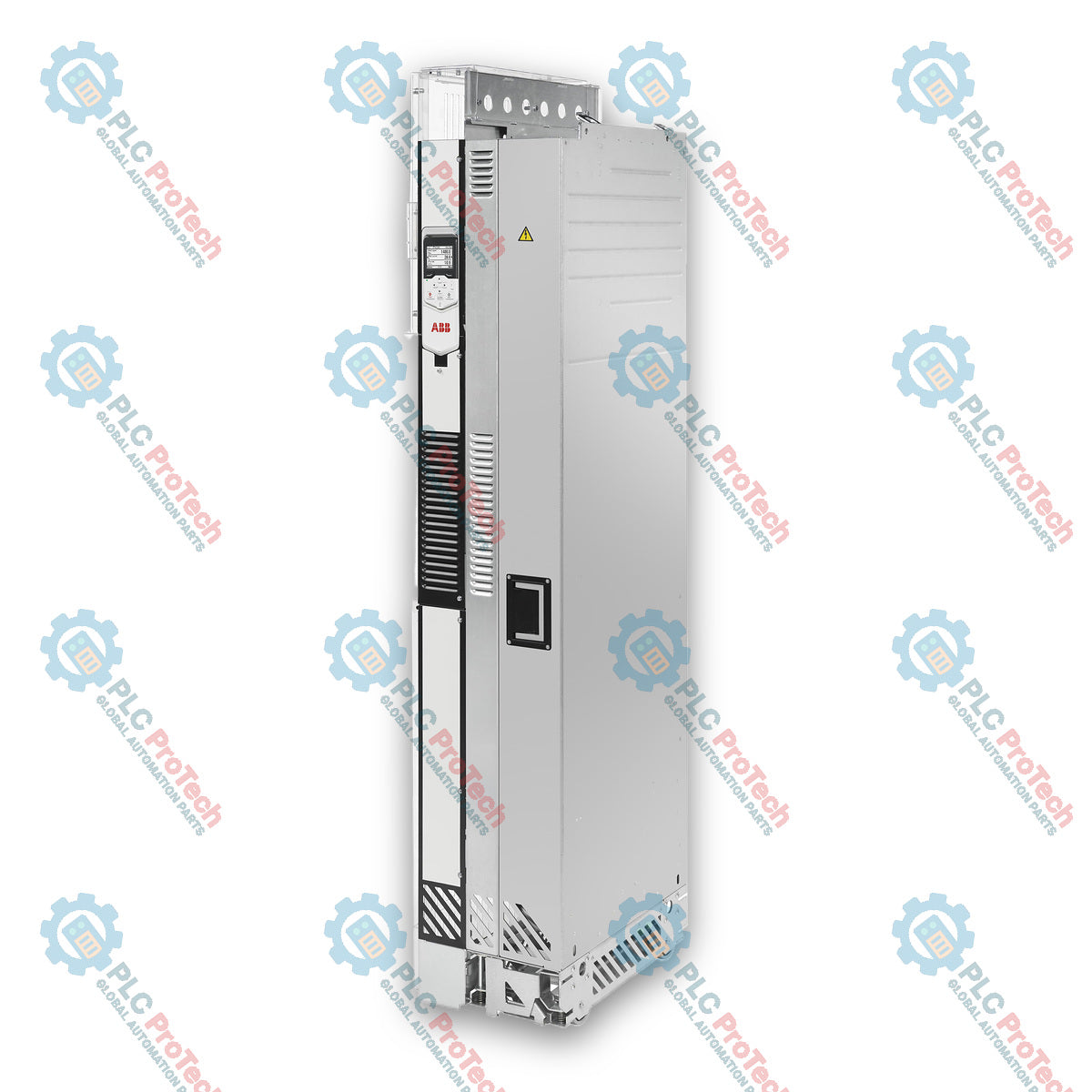

ABB ACS880-04-880A-5 (ID Produk: 3AUA0000169453) adalah modul penggerak tunggal AC industri bertegangan rendah yang dirancang untuk kontrol motor ber kebutuhan tinggi di lingkungan industri berat. Dibangun berdasarkan arsitektur modul penggerak ACS880 ABB dalam ukuran frame R11, unit ini beroperasi pada tegangan input mulai dari 380 V hingga 500 V AC dalam 3 fase. Unit ini menghasilkan daya terukur penggunaan normal sebesar 630 kW dengan arus output 880 A.

Dirancang agar sesuai dengan enclosure listrik, modul ini memiliki konstruksi tipe terbuka IP20. Penggerak ini dilengkapi choke terintegrasi sebagai komponen standar untuk mengurangi harmonik, serta unit kontrol yang menyediakan koneksi I/O lokal dan antarmuka komunikasi. Unit kontrol dapat dipasang langsung pada modul daya atau ditempatkan secara terpisah di luar housing utama untuk menyesuaikan keterbatasan ruang.

Dirancang untuk integrasi serbaguna ke dalam peralatan industri, modul penggerak ini menggerakkan proses dinamis pada berbagai mesin. Modul ini menyediakan kontrol langsung untuk aplikasi bertorsi tinggi, termasuk ekstruder, derek, penggulung, konveyor, mixer, kompresor, sentrifus, bangku uji, elevator, pompa, dan kipas.

Fitur

• Arsitektur Ukuran Frame R11: Dirancang untuk pemasangan di dalam kabinet dengan dukungan konfigurasi pemasangan bookshelf, datar, atau horizontal guna memaksimalkan fleksibilitas tata letak enclosure.
• Filter Harmonik Bawaan: Dilengkapi choke standar terintegrasi untuk meminimalkan harmonik pada saluran listrik tanpa memerlukan ruang tambahan untuk reaktor eksternal.
• Pemasangan Unit Kontrol Fleksibel: Unit kontrol yang disertakan dapat dipasang langsung pada bodi modul penggerak atau dipasang secara terpisah di dalam enclosure.
• Peringkat Efisiensi Tinggi: Beroperasi dengan peringkat efisiensi energi IE2, menghasilkan efisiensi relatif hingga 98,2% dalam kondisi pengoperasian dengan beban tinggi.
• Opsi I/O Terintegrasi: Antarmuka terminal bawaan yang dilengkapi dengan 2 input analog, 2 output analog, serta 6 input digital / 2 output digital.
• Dukungan Bus Komunikasi Luas: Mengintegrasikan antarmuka RS-485 dan USB, dengan dukungan ekspansi perangkat keras untuk protokol MODBUS, PROFIBUS, PROFINET IO, EtherNet/IP, DeviceNet, CAN, dan PROFIsafe.

Aplikasi

• Penanganan Material dan Pengangkatan: Kontrol torsi dan kecepatan presisi untuk derek, kerekan, mesin penggulung, dan konveyor industri berat.
• Mesin Pemrosesan Berkelanjutan: Kontrol motor tugas berat untuk mixer industri, sentrifus, ekstruder, dan peralatan pemrosesan pulp.
• Dinamika Fluida dan Udara: Pengoperasian drive yang efisien untuk pompa industri berkapasitas tinggi, kipas proses, dan kompresor gas.
• Bangku Uji dan Lift: Regulasi kecepatan dinamis berperforma tinggi untuk rig uji industri dan sistem pengangkat dengan muatan berat.

Spesifikasi Teknis

Input / Output & Antarmuka

Koneksi / Antarmuka

Panduan Instalasi

1. Inspeksi Pembongkaran: Periksa modul untuk mengetahui adanya kerusakan akibat transportasi sebelum ditangani. Pastikan area pemasangan memenuhi persyaratan enklosur IP20 / tipe terbuka.
2. Penempatan Pemasangan: Pasang modul ukuran rangka R11 di dalam enklosur yang sesuai. Pastikan aliran udara di sekitar modul memadai untuk membuang panas selama pengoperasian.
3. Pengaturan Unit Kontrol: Tentukan apakah unit kontrol yang dapat dilepas akan dipasang langsung pada rangka modul atau secara eksternal pada pintu kabinet atau rel DIN, tergantung kebutuhan pengkabelan enklosur.
4. Pengkabelan Daya: Rutekan kabel suplai masukan AC 3 fase (380 V hingga 500 V) dan kabel daya keluaran motor. Pastikan konduktor pembumian protektif terpasang erat pada titik pembumian yang sesuai.
5. Sambungan Kontrol dan Sinyal: Sambungkan kabel sinyal analog, digital, dan komunikasi ke terminal unit kontrol yang ditentukan. Pisahkan kabel kontrol dari saluran daya bertegangan tinggi.

Konfigurasi / Komisioning / Penggantian

1. Verifikasi Sebelum Dinyalakan: Pastikan peringkat tegangan suplai sesuai dengan rentang pengoperasian drive (380 V hingga 500 V AC). Verifikasi kekencangan semua terminal dan kontinuitas pembumian.
2. Pengaturan Pertama Kali: Nyalakan drive dan sambungkan PC melalui port USB atau panel kontrol keypad. Masukkan data pelat nama motor (tegangan, arus, frekuensi, daya terukur) ke dalam parameter konfigurasi.
3. Pengaturan I/O & Fieldbus: Atur fungsi I/O analog dan digital sesuai kebutuhan kontrol aplikasi. Konfigurasikan pengaturan protokol komunikasi jika terintegrasi dengan adaptor jaringan eksternal (misalnya, PROFINET atau PROFIBUS).
4. Prosedur Penggantian Drive: Sebelum mengganti modul drive ACS880 yang ada, cadangkan set parameter menggunakan perangkat lunak ABB atau unit memori yang dapat dilepas. Ganti perangkat keras, sambungkan kembali terminal daya dan kontrol, lalu pulihkan konfigurasi yang tersimpan.

Kepatuhan dan Sertifikasi

• Deklarasi CE: Dikonfirmasi berdasarkan deklarasi 3AXD10000497831
• Kepatuhan RoHS: Sepenuhnya mematuhi Arahan Uni Eropa 2011/65/EU dan Amendemen 2015/863
• Kepatuhan REACH: Dinyatakan berdasarkan 9AKK107992A7060
• Kategori WEEE: Kategori 4 (Peralatan Besar > 50 cm)
