ABB Bailey INTKM01 INFI 90 Modul Master Pencatat Waktu

SKU INTKM01

Tersedia

12-month warranty
Free returns within 30 days

Produsen: ABB
Nomor Produk: INTKM01
Negara asal:India
Jenis Produk: Modul Master Penjaga Waktu
Kode batang: 8538908180
Pembayaran: T/T, Western Union
Berat: 500g
Dimensi: 358.14 mm x 271.78 mm (T x W)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

ABB Bailey INTKM01 adalah Modul Master Pengatur Waktu INFI 90 yang dirancang untuk sinkronisasi waktu dalam sistem Sequence of Events.

Modul ini menyediakan referensi waktu master untuk arsitektur SOE. Modul ini mendistribusikan informasi waktu yang tersinkronisasi ke modul pengatur waktu yang terhubung dan bertukar data waktu absolut melalui Bus Ekspander I/O.

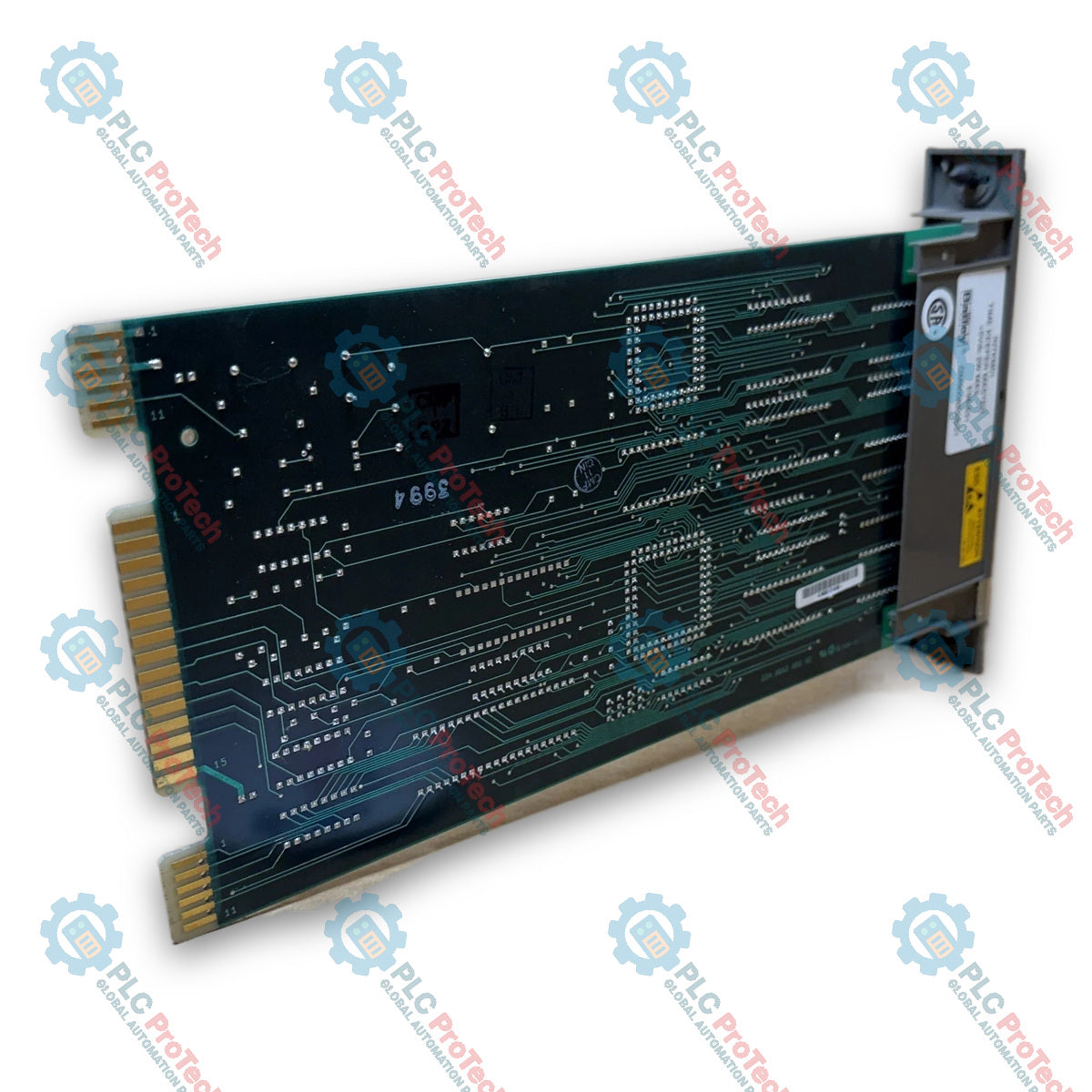

INTKM01 menggunakan tiga konektor tepi kartu yang diidentifikasi sebagai P1, P2, dan P3. P1 menyediakan daya modul dan menerima interupsi kegagalan daya. P2 menghubungkan modul ke Bus Ekspander I/O. P3 menangani sinyal sinkronisasi waktu dan menerima informasi waktu IRIG-B dari unit terminasi NTST01.

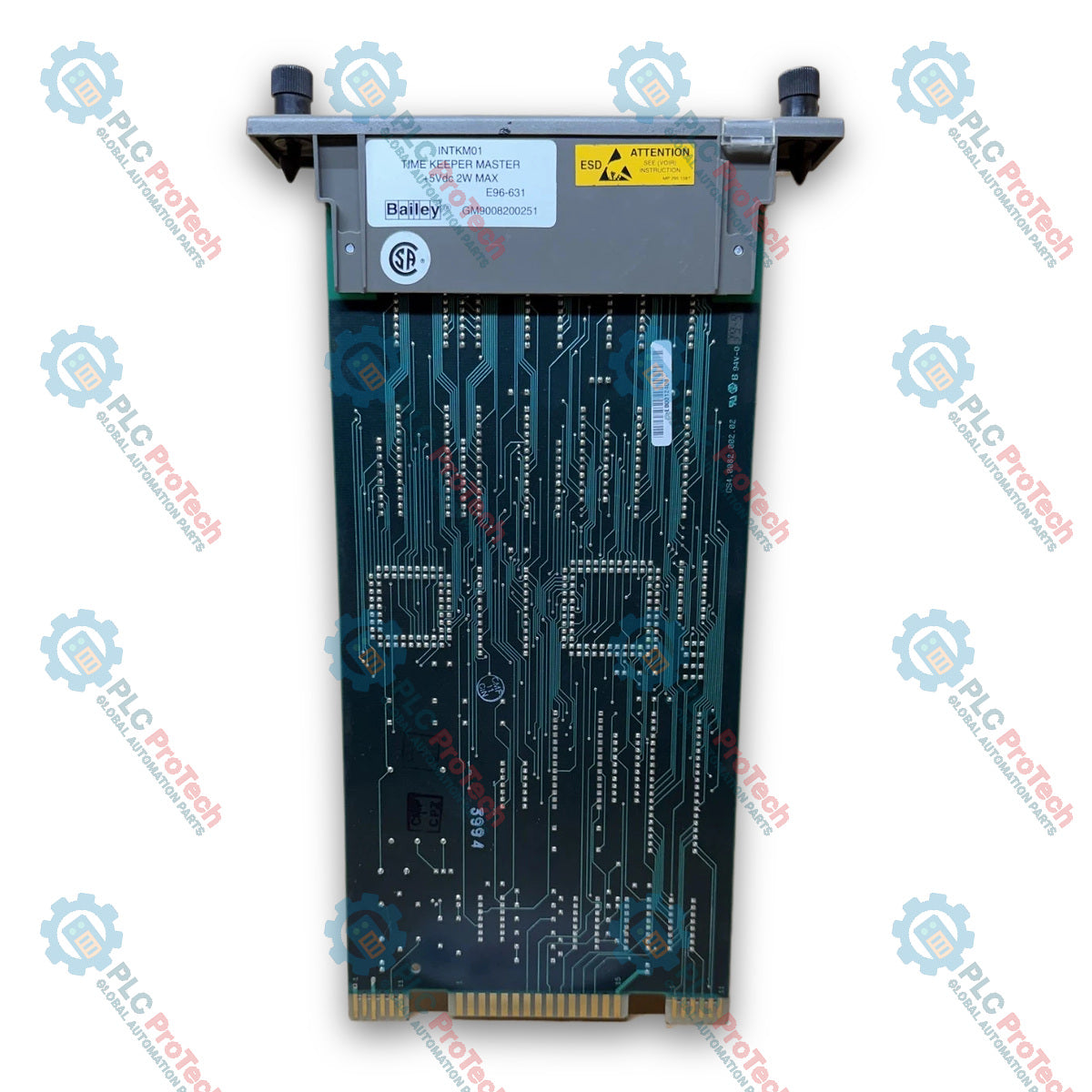

Modul yang difoto ditandai INTKM01 TIME KEEPER MASTER, +5Vdc 2W MAX, E96-631, dan GM9008200251.

Koneksi / Antarmuka

INTKM01 menggunakan tiga konektor tepi kartu:

Konektor	Fungsi
P1	Daya modul dan interupsi kegagalan daya
P2	Bus Expander I/O
P3	Antarmuka sinkronisasi waktu dan IRIG-B

Konektor Daya P1

Pin	Fungsi
1	+5 VDC
2	+5 VDC
3	NC
4	NC
5	GND (5 VDC)
6	GND (5 VDC)
7	NC
8	NC
9	PFI
10	NC
11	NC
12	NC

PFI adalah sinyal interupsi kegagalan daya yang diterima dari unit catu daya.

Bus Ekspander I/O P2

Pin	Fungsi
1	Bit data 1
2	Bit data 0
3	Bit data 3
4	Bit data 2
5	Bit data 5
6	Bit data 4
7	Bit data 7
8	Bit data 6
9	Jam bus
10	Sinkronisasi
11	NC
12	NC

P2 menyediakan antarmuka modul ke Bus Ekspander I/O INFI 90 untuk transfer data dan sinkronisasi.

P3 I/O Sinyal Waktu

Pin	Fungsi
1	NC
2	NC
3	NC
4	NC
5	NC
6	NC
7	IRIG B+
8	Dicadangkan
9	Dicadangkan
10	Kehadiran Rx NTST01+
11	Dicadangkan
12	Informasi waktu sinkronisasi Tx+
13	Dicadangkan
14	NC
15	GND
A	NC
B	NC
C	NC
D	NC
E	NC
F	NC
H	IRIG B-
J	Dicadangkan
K	Dicadangkan
L	Kehadiran Rx NTST01-
M	Dicadangkan
N	Informasi waktu sinkronisasi Tx-
P	Dicadangkan
R	NC
S	NC

Fungsi Sinyal

Sinyal	Fungsi
IRIG B+ / IRIG B-	Input referensi waktu IRIG-B diferensial
Kehadiran Rx NTST01+ / -	Mendeteksi antarmuka penerima waktu NTST01
Informasi waktu sinkronisasi Tx+ / -	Output waktu tersinkronisasi diferensial
PFI	Interupsi kegagalan daya
Jam Bus	Jam Bus Ekspander I/O
Sinkronisasi	Sinkronisasi Bus Ekspander I/O

Fitur

Modul Master Pengatur Waktu INFI 90
Sinkronisasi waktu master untuk sistem Sequence of Events
Kemampuan referensi waktu IRIG-B eksternal
Sinkronisasi dan koreksi jam internal
Distribusi sinkronisasi waktu ke modul IMSET01
Komunikasi melalui perangkat terminasi NTST01
Antarmuka waktu absolut ke Sequence of Events Master INSEM01
Output sinkronisasi waktu RS-485
Operasi pengaturan waktu internal saat penerima eksternal tidak tersedia
Indikasi status modul dua warna
Mode operasi diagnostik
Penandaan perangkat keras persis INTKM01
Penandaan daya pada pelat nama +5Vdc, maksimum 2 W

Aplikasi

Sistem Sequence of Events INFI 90
Sinkronisasi waktu peristiwa terdistribusi
Kronologi peristiwa pabrik
Koordinasi stempel waktu SOE
Distribusi jam master
Pemeliharaan sistem kontrol Bailey lama
Penggantian modul Master Pengatur Waktu INTKM01 yang terpasang

Spesifikasi Teknis

Umum

Parameter	Spesifikasi
Produsen	ABB Bailey
Model Persis	INTKM01
Jenis Produk	Modul Master Pengatur Waktu
Keluarga Sistem	INFI 90
Fungsi Utama	Sinkronisasi waktu Sequence of Events
Master SOE Terkait	INSEM01
Modul Penjaga Waktu Terkait	IMSET01
Unit Terminasi Terkait	NTST01
Identifikasi Pelat Nama	INTKM01 TIME KEEPER MASTER
Penandaan Pelat Nama Tambahan	E96-631
Penandaan Perangkat Keras / Unit	GM9008200251

Daya

Parameter	Spesifikasi
Catu Daya Pelat Nama	+5 VDC
Daya Pelat Nama	Maksimum 2 W

Pewaktuan dan Sinkronisasi

Parameter	Spesifikasi
Input Waktu Eksternal	IRIG-B
Format IRIG-B	Pergeseran level DC
Antarmuka IRIG-B	Melalui NTST01
Output Sinkronisasi Waktu	RS-485
Laju Data Sinkronisasi Waktu	62.6 kbaud
Resolusi Sinkronisasi	+/-10 mikrodetik
Resolusi Waktu Absolut ke INSEM01	+/-1 ms
Frekuensi Osilator Internal	10 MHz
Stabilitas Osilator	+/-1 ppm
Penuaan Osilator	1 ppm/tahun

Arsitektur Internal

Parameter	Spesifikasi
Prosesor	DSP 2101
Arsitektur CPU	16-bit
Frekuensi CPU	10 MHz
Siklus Instruksi	100 ns
Timer	Timer interval 16-bit dengan praskalar
Port Serial	1 port serial sinkron dua arah
EPROM Boot	64 kbyte
RAM	16 kword
FIFO	512 byte
RAM Memori Program	1 kword
RAM Memori Data	512 kata

Antarmuka Sistem

Antarmuka	Fungsi
IRIG-B	Menerima waktu referensi eksternal melalui NTST01
Tautan Sinkronisasi Waktu	Mendistribusikan waktu tersinkronisasi ke modul IMSET01
Bus Expander I/O	Mentransfer waktu absolut ke INSEM01
RS-485	Tautan sinkronisasi waktu ke modul SOE downstream
NTST01	Antarmuka terminasi dan sinyal pewaktuan

Operasi Sinkronisasi Waktu

INTKM01 menerima informasi waktu dari NTST01 melalui antarmuka IRIG-B.

Saat penerima waktu eksternal yang valid tersedia, modul secara berkala menyesuaikan jam internalnya berdasarkan referensi tersebut.

Modul menyediakan waktu absolut ke INSEM01 melalui bus expander I/O. Modul ini juga mendistribusikan pewaktuan tersinkronisasi ke modul IMSET01 melalui tautan sinkronisasi waktu.

Jika penerima eksternal terputus, INTKM01 terus menghasilkan waktu menggunakan referensi waktu kuarsa internalnya.

Pemasangan & Komisioning

Verifikasi bahwa modul diidentifikasi sebagai INTKM01 sebelum penggantian.
Catat orientasi konektor P1, P2, dan P3 yang ada sebelum pelepasan.
Konfirmasikan koneksi daya +5 VDC dan ground melalui P1.
Verifikasi jalur sinyal PFI dari catu daya terkait.
Periksa koneksi Bus Expander I/O P2 sebelum pemasangan.
Konfirmasikan polaritas IRIG-B di P3 saat referensi waktu eksternal terpasang.
Verifikasi pensinyalan keberadaan NTST01 setelah startup.
Konfirmasikan transmisi waktu tersinkronisasi ke peralatan SOE downstream.
Patuhi tindakan pencegahan penanganan ESD saat melepas atau memasang modul.

Catatan Penggantian

Cocokkan identifikasi Modul Master Penjaga Waktu INTKM01 yang tepat.
Jangan keliru membedakan P1, P2, dan P3 karena setiap konektor memiliki fungsi sistem yang berbeda.
Pertahankan polaritas IRIG-B dan perkabelan sinkronisasi selama penggantian.
Konfirmasikan koneksi NTST01 dan Bus Expander I/O sebelum mengembalikan sistem SOE ke layanan.

FAQ

Untuk apa ABB Bailey INTKM01 digunakan?

ABB Bailey INTKM01 adalah Modul Master Penjaga Waktu untuk sistem Sequence of Events INFI 90. Modul ini memelihara dan mendistribusikan waktu yang tersinkronisasi ke arsitektur SOE.

Apakah ABB Bailey INTKM01 mendukung sinkronisasi IRIG-B?

ABB Bailey INTKM01 menerima kode waktu IRIG-B dalam format DC level-shift melalui unit terminasi NTST01 dan menggunakan referensi ini untuk mengoreksi jam internalnya.

Bagaimana INTKM01 berkomunikasi dengan modul IMSET01?

ABB Bailey INTKM01 mendistribusikan informasi waktu ke modul IMSET01 melalui tautan sinkronisasi waktu RS-485 yang beroperasi pada 62.6 kbaud melalui perangkat keras terminasi NTST01.

Apa yang terjadi jika penerima waktu eksternal terputus?

ABB Bailey INTKM01 terus beroperasi berdasarkan referensi waktu internalnya saat penerima eksternal tidak tersedia. Sinkronisasi eksternal biasanya meningkatkan akurasi jam internal.

Apa perbedaan antara INTKM01 dan IMSET01?

ABB Bailey INTKM01 adalah Master Penjaga Waktu, sedangkan modul IMSET01 menerima dan menggunakan waktu yang tersinkronisasi dalam sistem Sequence of Events.

Apa yang harus diperiksa sebelum mengganti modul INTKM01?

Pengganti ABB Bailey INTKM01 harus sesuai dengan identifikasi modul yang tepat, susunan terminasi NTST01, koneksi referensi IRIG-B, topologi SOE, serta konfigurasi INSEM01 dan IMSET01 terkait.
