ABB Bailey IEPAS01 INFI 90 Modul Daya Sistem AC

SKU IEPAS01

Tersedia

12-month warranty
Free returns within 30 days

Produsen: ABB
Nomor Produk: IEPAS01
Negara asal:Amerika Serikat
Jenis Produk: Modul Daya Sistem
Kode batang: 8538908180
Pembayaran: T/T, Western Union
Berat: 320g
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Description

Deskripsi

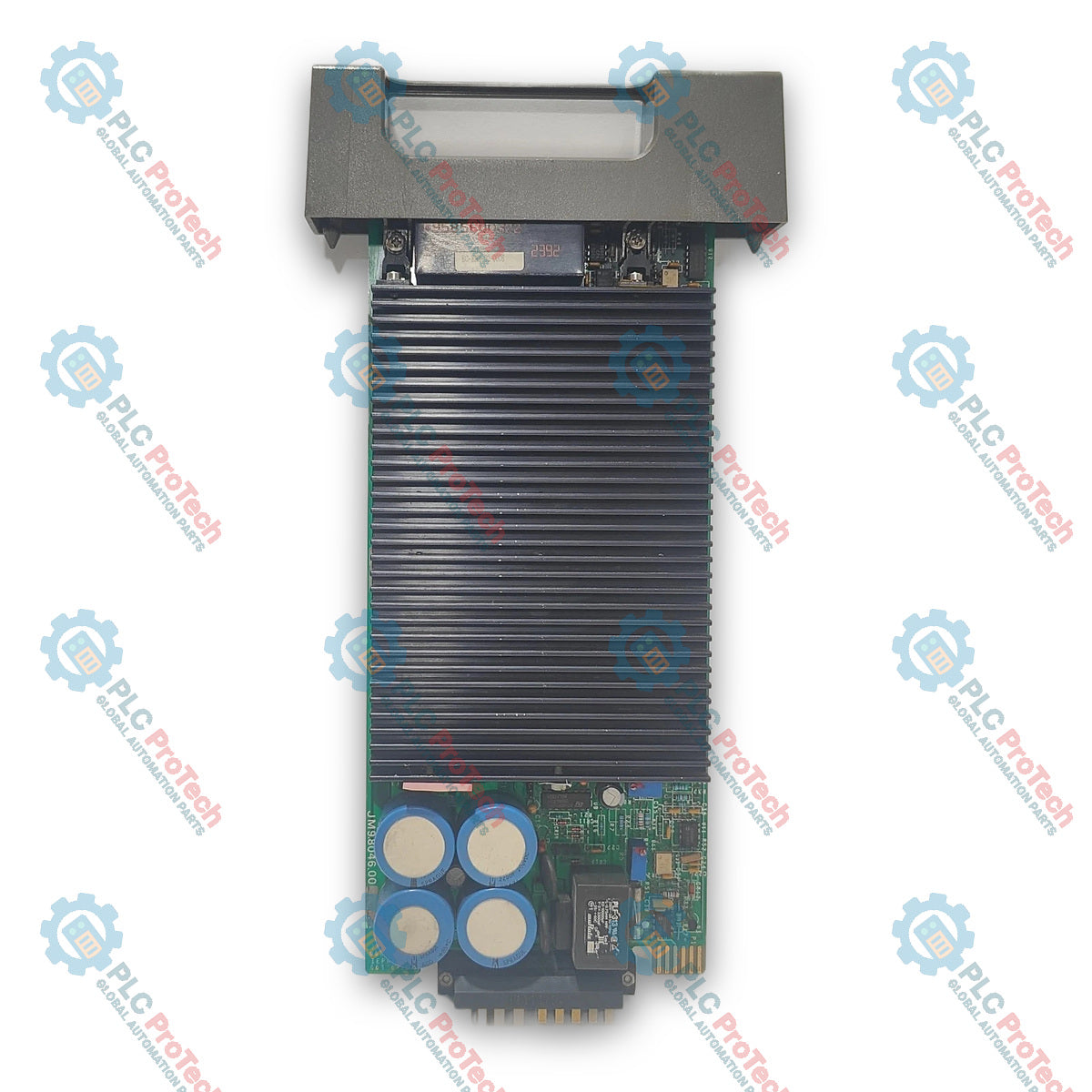

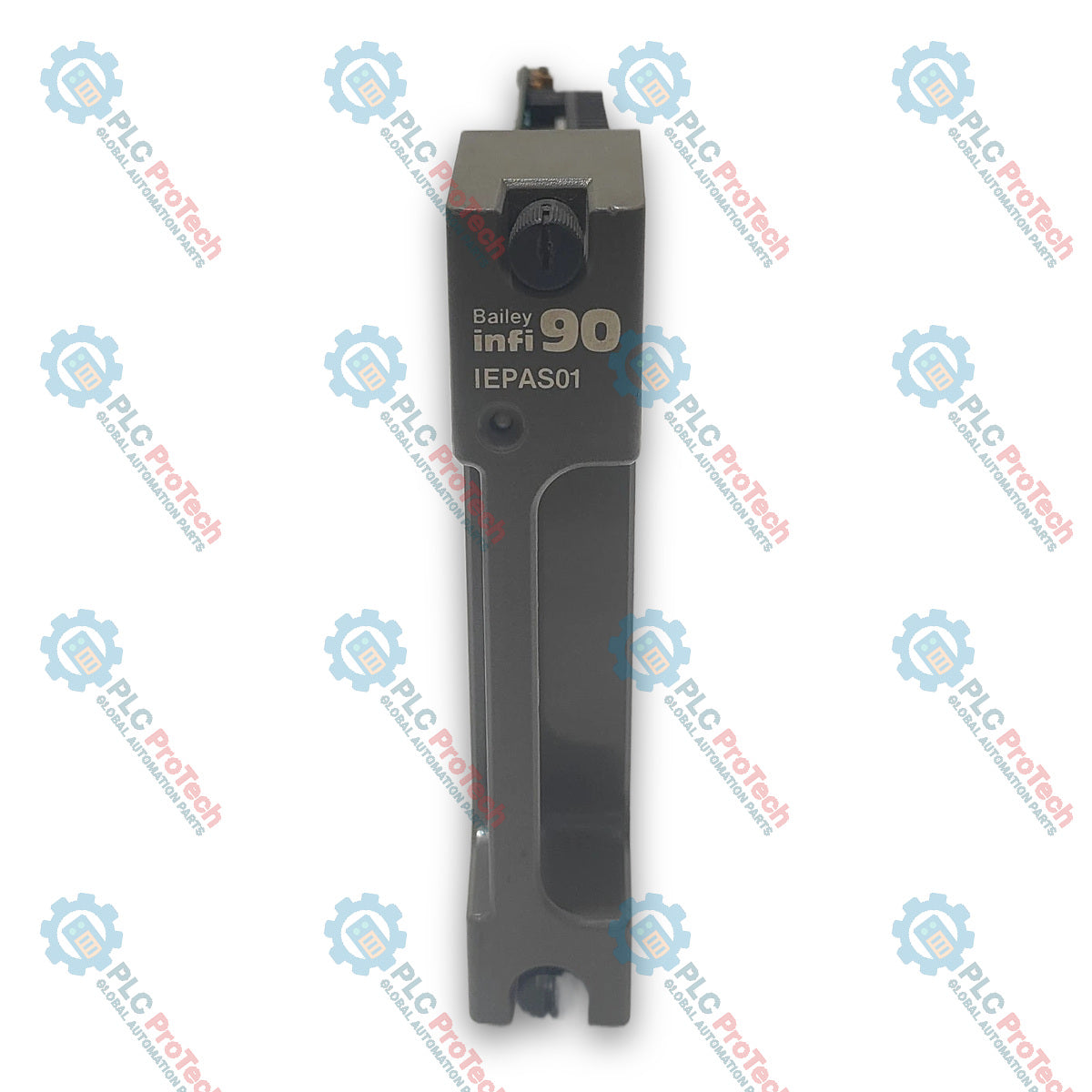

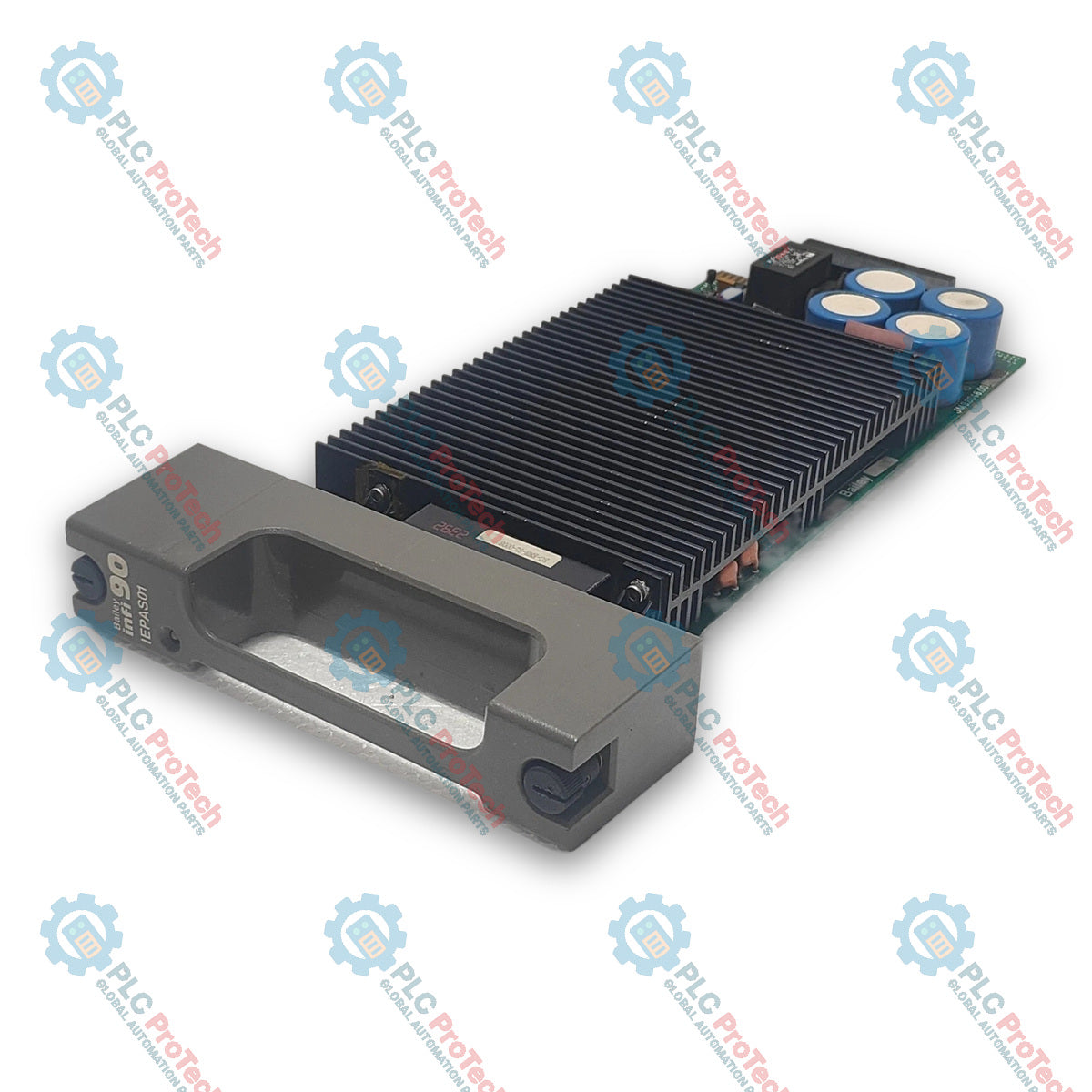

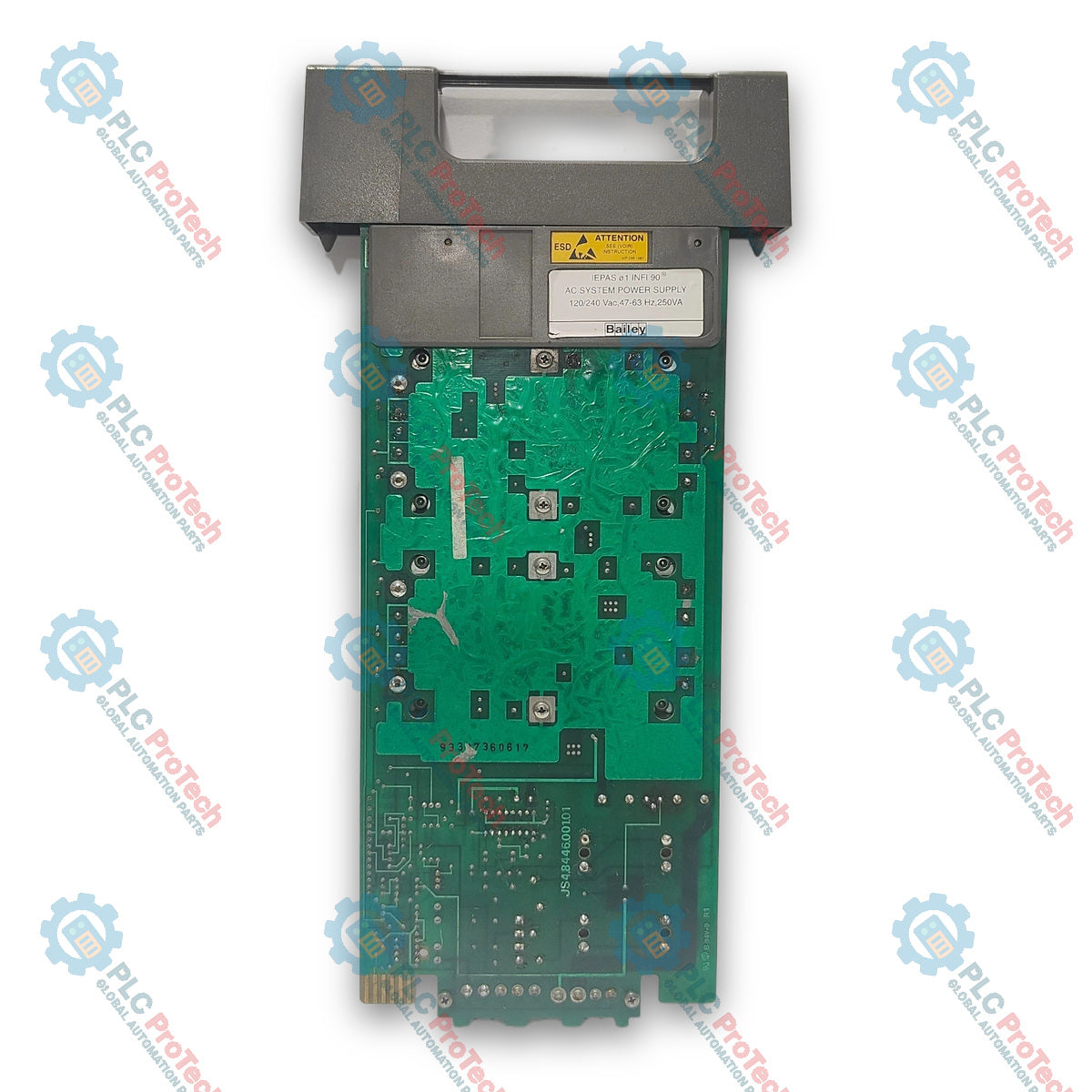

ABB Bailey IEPAS01 adalah Modul Daya Sistem AC untuk Sistem Daya Modular INFI 90. Modul ini mengonversi daya saluran 120/240 VAC menjadi tegangan DC teregulasi yang diperlukan oleh modul kontrol proses INFI 90.

IEPAS01 menyediakan keluaran +5 VDC, +15 VDC, -15 VDC, dan +24 VDC. Tegangan ini didistribusikan melalui bidang belakang Unit Pemasangan Modul dan struktur bus DC ke modul kontrol proses yang terpasang.

Modul menerima masukan 120 VAC atau 240 VAC melalui susunan jumper yang dapat dikonfigurasi. Bailey menetapkan frekuensi operasi 47 hingga 63 Hz dan arus masukan maksimum 1,6 A per modul catu daya.

Arsitektur daya INFI 90 juga mendukung beberapa modul IEPAS01 yang beroperasi secara paralel. Hal ini memungkinkan pemasangan modul tambahan untuk meningkatkan kapasitas sistem atau redundansi N+1.

Fitur
Modul Daya Sistem AC INFI 90
Mengonversi masukan 120/240 VAC menjadi daya sistem DC yang teregulasi
Keluaran sistem +5 VDC
Keluaran sistem +15 VDC
Keluaran sistem -15 VDC
Keluaran sistem +24 VDC
Frekuensi masukan 47 hingga 63 Hz
Operasi yang dapat dikonfigurasi dengan jumper 120 VAC atau 240 VAC
Operasi paralel dengan modul daya tambahan
Mendukung arsitektur daya redundan N+1
Keluaran status modul ke sistem pemantauan daya INFI 90
Tegangan keluaran yang diatur di pabrik
Dipasang langsung pada Unit Pemasangan Modul INFI 90

Perakitan elektronik sensitif ESD

Aplikasi
Daya kabinet sistem INFI 90
Distribusi daya modul kontrol proses
Pemeliharaan DCS Bailey lama
Arsitektur daya sistem kontrol redundan
Penggantian modul IEPAS01 yang terpasang

Ekspansi daya Unit Pemasangan Modul INFI 90

Spesifikasi Teknis

Parameter	Spesifikasi
Umum	Produsen
ABB Bailey	Model
IEPAS01	Keluarga Produk
INFI 90	Jenis Produk
Modul Daya Sistem AC	Fungsi Utama
Pembangkitan daya DC sistem INFI 90	Pemasangan
Unit Pemasangan Modul INFI 90	Operasi Redundan
Didukung	Kapasitas Daya yang Disediakan

250 VA

Parameter	Spesifikasi
Masukan AC	Rentang Operasi 120 VAC
102 hingga 132 VAC	Rentang Operasi 240 VAC
204 hingga 264 VAC	Pemilihan Masukan
Dapat dikonfigurasi dengan jumper 120/240 VAC	Frekuensi Masukan
47 hingga 63 Hz	Arus Masukan Maksimum
1,6 A per modul catu daya	Arus Inrush

Kurang dari 15 A per modul, terisi penuh

Manual Bailey E96-506 menetapkan rentang operasi 120 VAC dan 240 VAC untuk modul daya IEPAS01 dan IEPFA01.

Keluaran DC	Keluaran
+24 VDC	Kapasitas Nominal
+5 VDC	Keluaran 25,5 VDC, 4 A
+15 VDC	Keluaran 5,1 VDC, 10 A
-15 VDC	Keluaran 5,1 VDC, 10 A

0,5 A

Manual mengidentifikasi IEPAS01 sebagai modul daya sistem yang menyediakan empat rel catu DC INFI 90 yang diperlukan.

Parameter	Spesifikasi
Karakteristik Keluaran dan Sistem	0.5%
Regulasi Saluran	Lebih dari 20 ms, terisi penuh
Disipasi Panas Maksimum	25 W per modul
Rel Sistem Nominal	+5, +15, -15, +24 VDC

Spesifikasi Sistem Daya Modular menetapkan waktu penyangga lebih dari 20 ms dan disipasi panas maksimum 25 W per modul.

Arsitektur Konversi Daya

IEPAS01 mengonversi catu daya 120/240 VAC masuk menjadi tegangan DC perantara nominal.

Tahap konversi DC/DC internal kemudian menghasilkan empat keluaran sistem yang teregulasi:

+5 VDC
+15 VDC
-15 VDC
+24 VDC

Keluaran ini dialirkan melalui busbar DC dan backplane Module Mounting Unit ke modul kontrol proses INFI 90 yang terpasang. Diagram blok sistem Bailey menunjukkan IEPAS01 sebagai sumber daya sistem yang menyuplai keempat rel ini.

Operasi Daya Redundan

Beberapa modul IEPAS01 dapat berbagi beban sistem.

Bailey menjelaskan bahwa Modular Power System mendukung redundansi N+1. Modul daya tambahan dapat dipasang melebihi jumlah minimum yang diperlukan oleh beban kabinet.

Arsitektur ini memungkinkan modul daya dilepas atau mengalami kegagalan sementara modul lainnya terus menyuplai beban yang diperlukan, asalkan kapasitas yang tersedia mencukupi.

Konfigurasi Jumper

IEPAS01 menggunakan J1 untuk memilih konfigurasi masukan AC:

Catu Daya	Pengaturan J1
120 VAC	Posisi A
240 VAC	Posisi B

Manual tersebut juga mengidentifikasi J2 sebagai bagian dari konfigurasi pemantauan tegangan bus. Untuk pemasangan IEPAS01, Bailey menginstruksikan agar J2 menggunakan posisi untuk memantau +5, +15, -15, dan +24 VDC.

Tabel referensi cepat mengonfirmasi Posisi J1 A untuk 120 VAC dan Posisi J1 B untuk 240 VAC.

Panduan Pemasangan

Pastikan modul diidentifikasi sebagai IEPAS01 sebelum penggantian.
Pastikan apakah kabinet beroperasi pada 120 VAC atau 240 VAC.
Atur J1 untuk masukan AC yang benar sebelum menerapkan daya.
Pastikan konfigurasi pemantauan bus sebelum pemasangan.
Jangan menyetel potensiometer keluaran yang telah diatur di pabrik.
Terapkan tindakan pencegahan ESD saat menangani modul.
Pasang modul ke slot Module Mounting Unit yang disetujui.
Sejajarkan papan sirkuit dengan benar menggunakan pemandu MMU.
Pasang konektor papan belakang sepenuhnya sebelum mengencangkan modul.
Verifikasi status daya sistem setelah penyalaan.

Bailey secara khusus memperingatkan bahwa modul daya berisi sirkuit yang sensitif terhadap ESD dan menyatakan bahwa potensiometer penyetelan keluaran telah diatur di pabrik dan tidak boleh disetel ulang.

Rekomendasi Penggantian

Pilih IEPAS01, bukan modul daya INFI 90 yang tampak serupa.
Jangan keliru membedakan IEPAS01 dengan IEPAF01.
IEPAS01 menyuplai daya sistem +5, +15, -15, dan +24 VDC.
IEPAF01 adalah versi daya lapangan dan hanya menyuplai +24 VDC.
Catat posisi J1 dan J2 sebelum melepas modul yang ada.
Biarkan kapasitor filter internal melepaskan muatannya sebelum menangani modul yang telah dilepas.
Pertahankan tata letak modul redundan yang ada jika diperlukan operasi N+1.

Manual Bailey secara eksplisit membedakan kedua modul tersebut: IEPAS01 menyediakan +5, +15, -15, dan +24 VDC, sedangkan IEPAF01 hanya menyediakan +24 VDC untuk perangkat bertenaga lapangan.

Lingkungan

Parameter	Spesifikasi
Suhu Lingkungan Ruangan	0 hingga 55 degC
Suhu Lingkungan Modul Maksimum	70 degC
Suhu Pelat Dasar Maksimum	85 degC
Kelembapan pada hingga 55 degC	5% hingga 90%, tanpa kondensasi
Kelembapan pada 70 degC	0% hingga 45%, tanpa kondensasi
Ketinggian Maksimum	Permukaan laut hingga 3 km
Kualitas Udara	Tidak korosif

Batas lingkungan ini ditetapkan untuk perangkat keras INFI 90 Modular Power System.

FAQ

Untuk apa ABB Bailey IEPAS01 digunakan?

ABB Bailey IEPAS01 adalah Modul Daya Sistem AC INFI 90 yang mengubah daya saluran AC menjadi rel +5, +15, -15, dan +24 VDC untuk modul kontrol proses.

Apakah ABB Bailey IEPAS01 dapat beroperasi dari 120 atau 240 VAC?

ABB Bailey IEPAS01 mendukung sistem 120 VAC dan 240 VAC. J1 dikonfigurasi sesuai input yang berlaku sebelum modul dipasang dan diberi daya.

Output DC apa yang disediakan IEPAS01?

ABB Bailey IEPAS01 menyediakan empat rel daya sistem: +5 VDC, +15 VDC, -15 VDC, dan +24 VDC untuk perangkat keras kontrol proses INFI 90.

Apa perbedaan antara IEPAS01 dan IEPAF01?

ABB Bailey IEPAS01 memasok daya sistem +5, +15, -15, dan +24 VDC. IEPAF01 ditujukan untuk daya lapangan dan hanya menyediakan +24 VDC.

Apakah beberapa modul IEPAS01 dapat beroperasi bersama?

ABB Bailey IEPAS01 dapat beroperasi bersama modul daya tambahan dalam arsitektur berbagi beban. Dokumen Bailey menyebutkan redundansi N+1 untuk instalasi yang memerlukan pengoperasian berkelanjutan setelah salah satu modul tidak tersedia.

Apa yang harus diperiksa sebelum mengganti ABB Bailey IEPAS01?

Penggantian ABB Bailey IEPAS01 harus mempertahankan pengaturan J1 120/240 VAC, konfigurasi pemantauan bus, posisi Module Mounting Unit, pengaturan daya redundan, dan persyaratan beban kabinet yang ada.
