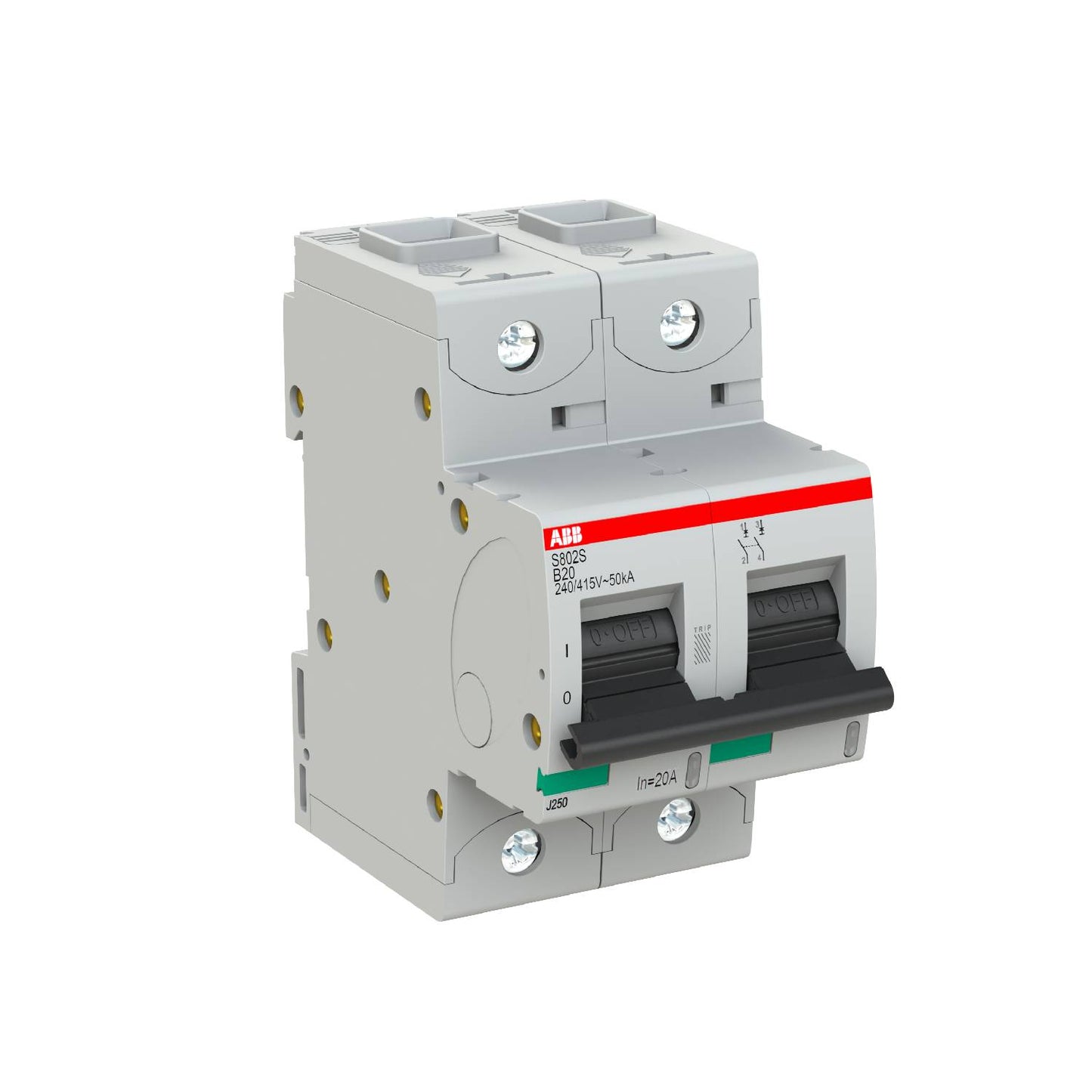

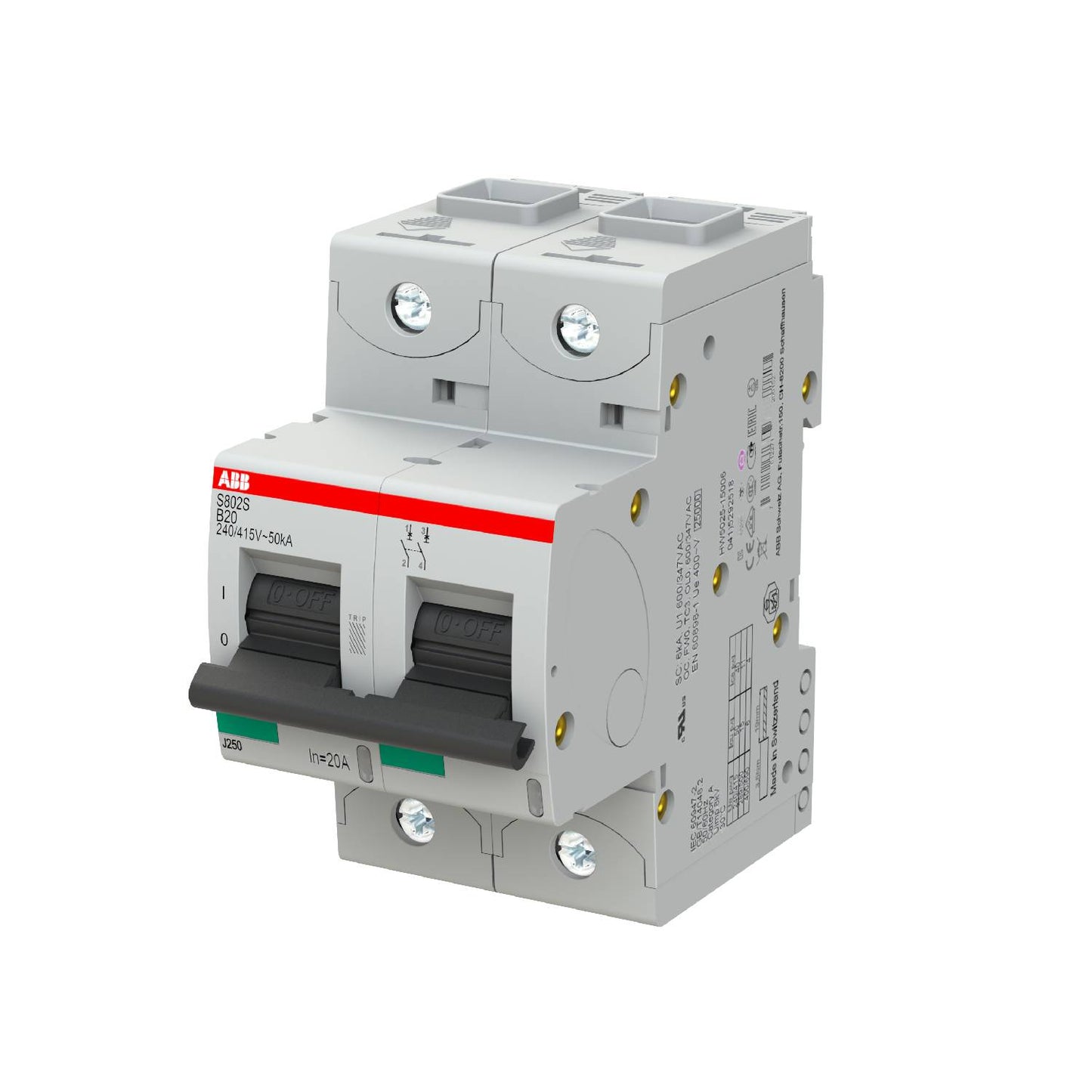

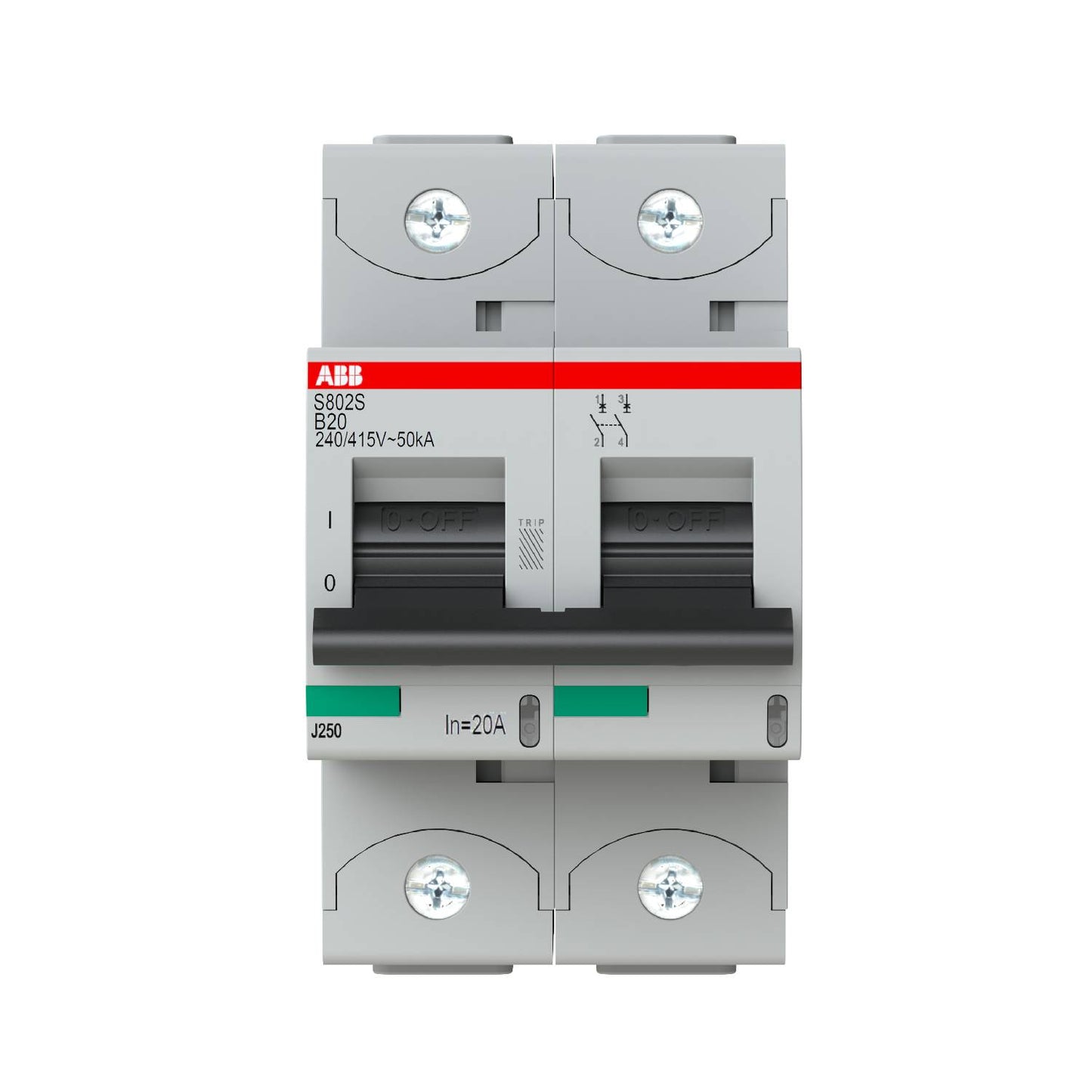

ABB S802S-B20 2CCS862001R0205 S800 Pemutus Sirkuit Miniatur Performa Tinggi

SKU S802S-B20 2CCS862001R0205

Tersedia

12-month warranty
Free returns within 30 days

Produsen: ABB
Nomor Produk: S802S-B20 2CCS862001R0205
Negara asal:Jerman
Jenis Produk: Pemutus Sirkuit Miniatur
Pembayaran: T/T, Western Union
Berat: 490g
Dimensi: 54 mm x 95 mm x 82.5 mm (W x H x L)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Komponen berkinerja tinggi S802S-B20 dengan ID Produk 2CCS862001R0205 adalah pemutus sirkuit miniatur 2 kutub pembatas arus yang dirancang untuk mitigasi gangguan arus lebih dan perlindungan hubung singkat pada sistem distribusi listrik tegangan rendah tugas berat. Perangkat ini beroperasi dengan dua mekanisme pemutusan berbeda: mekanisme pemutusan termal yang dioptimalkan untuk perlindungan beban lebih dan mekanisme pemutusan magnetis elektromekanis yang dirancang untuk perlindungan hubung singkat. Diperuntukkan bagi pengoperasian pada infrastruktur AC dan DC hingga 400/690 V AC serta memiliki kapasitas pemutusan maksimum tinggi sebesar 50 kA pada 240/415 V AC, perangkat ini menggunakan desain terminal sangkar dengan mekanisme sekrup tertahan untuk mempertahankan penahan kabel yang stabil dalam lingkungan aplikasi industri dan komersial yang menuntut.

Fitur

Dilengkapi rangka 2 kutub yang menyediakan isolasi listrik dan perlindungan secara bersamaan pada kedua saluran.
Menggunakan arsitektur pembatas arus yang meminimalkan energi tembus ke sisi hilir selama gangguan berat.
Dirancang dengan mekanisme sakelar tiga posisi terintegrasi yang menampilkan indikasi status mekanis ON/OFF/TRIP yang jelas.
Dilengkapi terminal sangkar yang kokoh dengan susunan sekrup tertahan untuk memfasilitasi keandalan sambungan.

Aplikasi

Panel cabang sistem kontrol industri berpermintaan tinggi dan rangkaian suplai proteksi motor otomatis.
Jaringan perangkat hubung utama gedung komersial dan rakitan distribusi tegangan rendah.
Subrangkaian infrastruktur kritis yang memerlukan alternatif andal untuk kemampuan pemutusan arus hubung singkat tinggi.

Informasi Pemesanan

Parameter	Nilai
Jenis Produk yang Diperluas	S802S-B20
ID Produk	2CCS862001R0205
EAN	7612271200152
Unit Tingkat Kemasan 1	kotak 1 buah

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	ABB
ID Produk	2CCS862001R0205
Jenis Produk yang Diperluas	S802S-B20
Jumlah Kutub	2P
Jumlah Kutub yang Dilindungi	2
Karakteristik Pemutusan	B
Arus Terukur (In)	20 A
Jenis Tegangan Input	AC/DC
Tegangan Operasional Terukur	sesuai dengan IEC 60898-1 400 V AC / sesuai dengan IEC 60947-2 690 V AC
Frekuensi Terukur (f)	50/60 Hz
Kehilangan Daya	Total 7 W (3.5 W per Kutub)
Tegangan Isolasi Terukur (Ui)	sesuai dengan IEC/EN 60664-1 690 V
Tegangan Tahan Impuls Terukur (Uimp)	8 kV
Kapasitas Pemutusan Hubung Singkat Ultimatif Terukur (Icu)	(415 V AC) 50 kA / (440 V AC) 30 kA / (500 V AC) 15 kA / (690 V AC) 6 kA / (250 V DC) 30 kA
Kapasitas Pemutusan Hubung Singkat Servis Terukur (Ics)	(415 V AC) 40 kA / (440 V AC) 22.5 kA / (500 V AC) 11 kA / (690 V AC) 4 kA / (250 V DC) 30 kA
Ketahanan Listrik	10000 siklus
Ketahanan Mekanis	10000 siklus
Bahan Rumah	Kelompok isolasi I, RAL 7035
Derajat Perlindungan	IP20 (IP40 di dalam selubung dengan penutup)
Derajat Polusi	3
Torsi Pengencangan	3.5 N-m (31 in-lb)
Obeng yang Direkomendasikan	Pozidriv 2
Kapasitas Sambungan	Fleksibel 0 ... 50 mm² / Kaku 0 ... 70 mm²
Suhu Udara Sekitar	Pengoperasian -40 ... 70 degC / Penyimpanan -40 ... 70 degC
Lebar Bersih Produk	54 mm
Tinggi Bersih Produk	95 mm
Kedalaman / Panjang Bersih Produk	82.5 mm
Berat Bersih Produk	490 g

Panduan Pemasangan

Pemasangan Rel DIN: Pasang perangkat dengan kuat pada rel pemasangan simetris standar TH35-15 atau TH35-7.5 yang sesuai dengan pedoman IEC 60715.
Fleksibilitas Orientasi: Mendukung pemasangan pada sudut pemasangan fisik apa pun dalam rakitan panel listrik struktural.
Sambungan Pengkabelan: Gunakan konduktor standar khusus CU dengan obeng Pozidriv 2 untuk menetapkan nilai verifikasi torsi sebesar 3.5 N-m.
Jarak Bebas Selubung: Pastikan batas pelacakan termal yang optimal saat mengelompokkan beberapa konfigurasi modular berperforma tinggi.

Kepatuhan dan Sertifikasi

Pernyataan Kesesuaian CE: 2CCC005083D0202
Tanda Sertifikasi: CB, CCC, DNV GL, ESTI, LR, RINA, UL, VDE
Standar: IEC/EN 60947-2, IEC/EN 60898-1, UL 1077

FAQ

Apa dua mekanisme pemutusan spesifik yang terintegrasi ke dalam perangkat ini?

Perangkat ini memiliki mekanisme pemutusan termal yang dirancang untuk perlindungan terhadap beban berlebih serta mekanisme pemutusan magnetik elektromekanis untuk perlindungan terhadap korsleting.

Berapa ukuran penampang kabel maksimum yang didukung terminal sangkar?

Terminal sekrup mendukung konfigurasi kabel fleksibel hingga 50 mm² dan konfigurasi konduktor kaku hingga 70 mm².

Berapa rentang suhu pengoperasian tersertifikasi untuk pemutus sirkuit ini?

Perangkat ini memiliki peringkat untuk beroperasi secara andal dalam rentang suhu udara sekitar -40 degC hingga 70 degC.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
