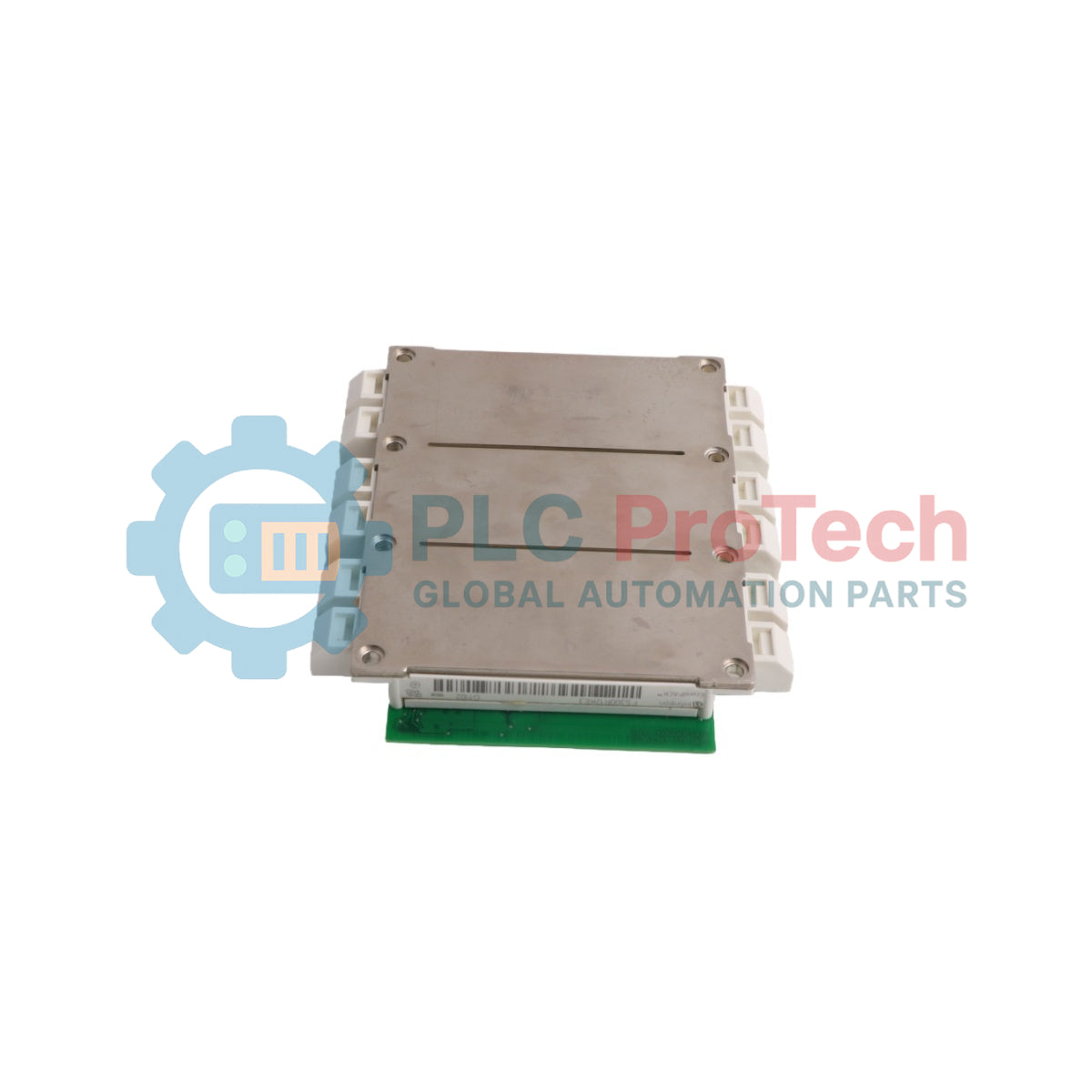

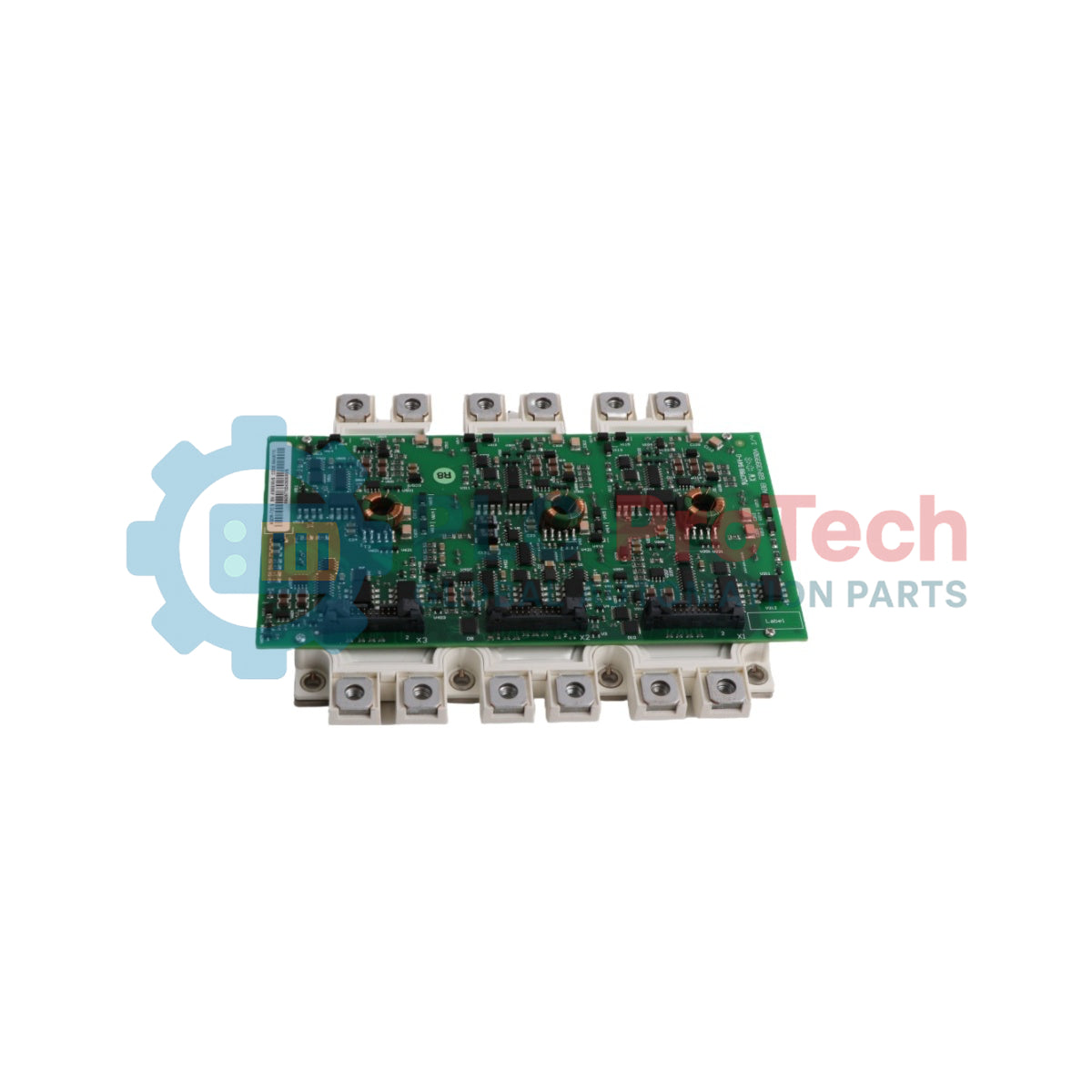

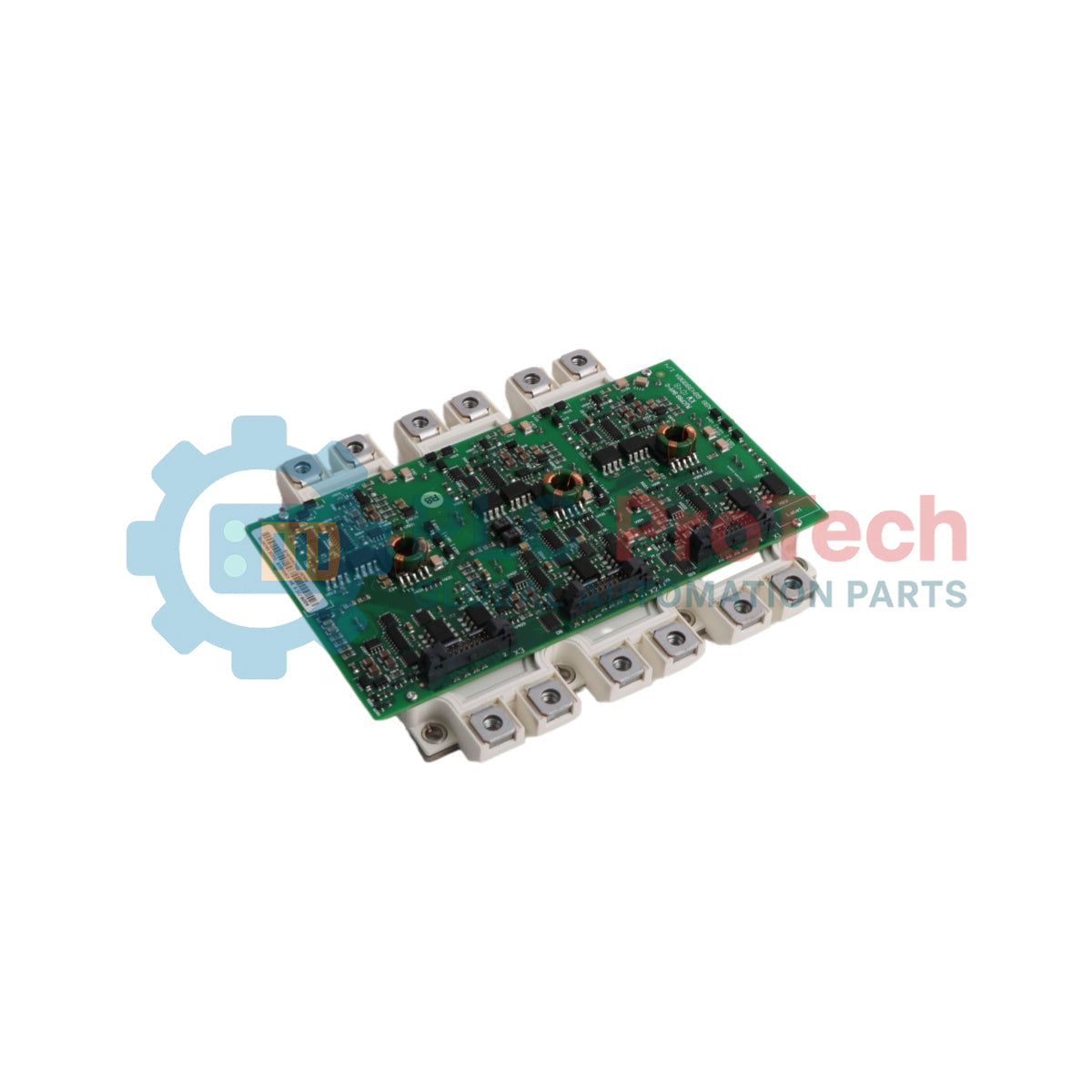

ABB FS300R12KE3/AGDR-72C Rangkaian Penggerak IGBT dan Gerbang Industri

Gambaran Produk

ABB FS300R12KE3 / AGDR-72C (ID Produk: 68569541) adalah kit modul IGBT dan rangkaian driver gate berdaya tinggi yang dirancang untuk sistem inverter tiga fasa industri dan drive frekuensi variabel.

Sistem serasi ini menggabungkan modul daya Infineon TRENCHSTOP™ FS300R12KE3 IGBT3 dengan papan driver gate ABB AGDR-72C, memberikan performa switching stabil dalam aplikasi kontrol motor industri yang menuntut.

Rangkaian ini banyak digunakan dalam platform drive ABB ACS800, di mana ia menangani switching arus tinggi, perlindungan waktu nyata, dan modulasi motor yang presisi. Papan driver AGDR-72C dipasang langsung pada terminal IGBT, memastikan jalur koneksi berinduktansi rendah yang mengurangi noise switching dan meningkatkan keandalan sistem.

Fitur Utama

• Kit modul IGBT + papan driver gate yang serasi

• FS300R12KE3 1200V TRENCHSTOP™ IGBT3

• Papan driver gate AGDR-72C berkinerja tinggi

• Dirancang untuk sistem drive industri ABB ACS800

• Perlindungan desaturasi dan hubung singkat terintegrasi

• Kemampuan switching tinggi hingga 20 kHz

• Desain antarmuka gate berinduktansi rendah yang dioptimalkan

• Cocok untuk aplikasi inverter industri berdaya tinggi

Spesifikasi Teknis

Fungsi dan Operasi Sistem

Modul IGBT FS300R12KE3 melakukan switching berdaya tinggi dalam rangkaian jembatan inverter, sementara papan driver gate AGDR-72C memastikan kontrol sinyal gate yang akurat dan respons cepat terhadap kesalahan.

Driver menyediakan fungsi perlindungan waktu nyata termasuk:

• Pemantauan desaturasi

• Deteksi hubung singkat

• Kontrol pematian lembut

• Pengawasan tegangan gate

Fungsi-fungsi ini melindungi tahap daya selama kondisi beban abnormal atau kerusakan motor dalam sistem inverter berdaya tinggi.

Manajemen Termal dan Pemasangan

Desain termal yang tepat sangat penting untuk operasi stabil rangkaian modul daya IGBT.

Sebelum pemasangan:

• Bersihkan heatsink dan pelat dasar menggunakan pelarut tanpa residu

• Terapkan lapisan material antarmuka termal (TIM) secara merata

• Pastikan distribusi tekanan merata saat pemasangan

Urutan torsi yang disarankan:

• Pengencangan awal: 2,0 Nm

• Torsi akhir: 3,0–6,0 Nm

Ini memastikan transfer panas yang stabil selama operasi beban tinggi terus-menerus.

Kesesuaian Kabel Pita dan Sistem

Saat mengganti rangkaian FS300R12KE3 / AGDR-72C, disarankan untuk mengganti kabel pita kontrol terkait guna memastikan integritas sinyal.

Konfigurasi umum meliputi:

• Sistem frame R7i: Kode 68869625

• Sistem IGBT ganda R8i: Kode 68870089

• Sistem IGBT tiga R8i: Kode 68692172

Menggunakan kabel pita yang sudah tua dapat meningkatkan risiko distorsi sinyal gate dan kesalahan komunikasi pada tumpukan inverter.

Persyaratan ESD dan Penanganan

Papan driver gate AGDR-72C mengandung elektronik kontrol sensitif termasuk isolasi optik dan rangkaian logika kepadatan tinggi.

Persyaratan penanganan:

• Gunakan pelindung pergelangan tangan ESD yang terhubung ke tanah

• Lepaskan muatan kapasitor bus DC sebelum pemasangan

• Hindari kontak langsung dengan komponen PCB

• Verifikasi kestabilan rel kontrol sebelum aktivasi

Penanganan yang salah dapat menyebabkan kerusakan permanen pada rangkaian driver gate.

Aplikasi

ABB FS300R12KE3 / AGDR-72C digunakan pada:

• Sistem penggerak industri ABB ACS800

• Sistem kontrol motor berdaya tinggi

• Konverter frekuensi industri

• Sistem inverter tenaga angin

• Penggerak otomatisasi berat

• Sistem daya UPS industri

Informasi Pemesanan

• ID Produk: 68569541

• Kode Pengganti: 3AUA0000109336

• Tipe: FS300R12KE3 / AGDR-72C

• Kategori: Modul daya IGBT + kit driver gate

• Kode HS: 85359000 / 85389091

FAQ

Apa perbedaan antara AGDR-72C dan AGDR-62C?
Mereka berbeda dalam tata letak, desain resistansi gate, dan konfigurasi termal/mekanis. Mereka tidak dapat dipertukarkan secara universal.

Apakah kit ini termasuk fungsi proteksi?
Ya. Driver AGDR-72C dilengkapi dengan deteksi desaturasi dan mekanisme pemutusan cepat saat terjadi kesalahan.

Bisakah kabel pita lama digunakan kembali?
Tidak disarankan. Kabel yang sudah tua dapat menyebabkan perubahan resistansi dan ketidakstabilan waktu pada sinyal gate.
